Caractéristiques techniques	Multimètre numérique, mesure de tension AC/DC, courant AC/DC, résistance, fréquence, capacité, température.
Utilisation	Idéal pour les professionnels et les amateurs en électricité et électronique, pour des tests et diagnostics.
Maintenance et réparation	Vérifier régulièrement l'état des sondes et des câbles, remplacer les piles lorsque l'indicateur de batterie faible s'allume.
Sécurité	Respecter les normes de sécurité électrique, ne pas utiliser dans des environnements humides ou explosifs.
Informations générales	Compact et léger, écran LCD rétroéclairé, fonction d'arrêt automatique pour économiser la batterie.

FOIRE AUX QUESTIONS - DPM802 TDE Instruments

Comment calibrer le DPM802 ?

Pour calibrer le DPM802, suivez les instructions dans le manuel d'utilisation. Assurez-vous d'utiliser un étalon de référence pour garantir la précision des mesures.

Que faire si l'écran du DPM802 ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et suffisamment chargées. Si l'écran ne s'allume toujours pas, essayez de remplacer les piles.

Comment changer les unités de mesure sur le DPM802 ?

Pour changer les unités de mesure, appuyez sur le bouton 'Unités' jusqu'à ce que la mesure souhaitée s'affiche sur l'écran.

Le DPM802 affiche une erreur, que faire ?

Si une erreur s'affiche, consultez le manuel d'utilisation pour le code d'erreur spécifique. En général, une réinitialisation de l'appareil peut résoudre le problème.

Le DPM802 peut-il mesurer la tension alternative ?

Oui, le DPM802 est capable de mesurer à la fois la tension continue et la tension alternative. Assurez-vous de sélectionner le bon mode avant de prendre des mesures.

Comment conserver le DPM802 en bon état ?

Conservez le DPM802 dans un endroit sec et à l'abri des chocs. Nettoyez régulièrement l'appareil avec un chiffon doux et évitez l'exposition à des températures extrêmes.

Quel est l'autonomie de la batterie du DPM802 ?

L'autonomie des batteries dépend de l'utilisation, mais en général, elles peuvent durer plusieurs mois avec un usage normal. Remplacez-les dès que l'indicateur de batterie faible s'affiche.

Comment lire les valeurs mesurées sur le DPM802 ?

Les valeurs mesurées s'affichent sur l'écran LCD. Assurez-vous de bien comprendre les unités affichées et de vérifier que vous êtes en mode de mesure approprié.

Le DPM802 est-il étanche ?

Non, le DPM802 n'est pas étanche. Évitez tout contact avec l'eau ou les liquides pour garantir son bon fonctionnement.

Où puis-je trouver le manuel d'utilisation du DPM802 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web du fabricant.

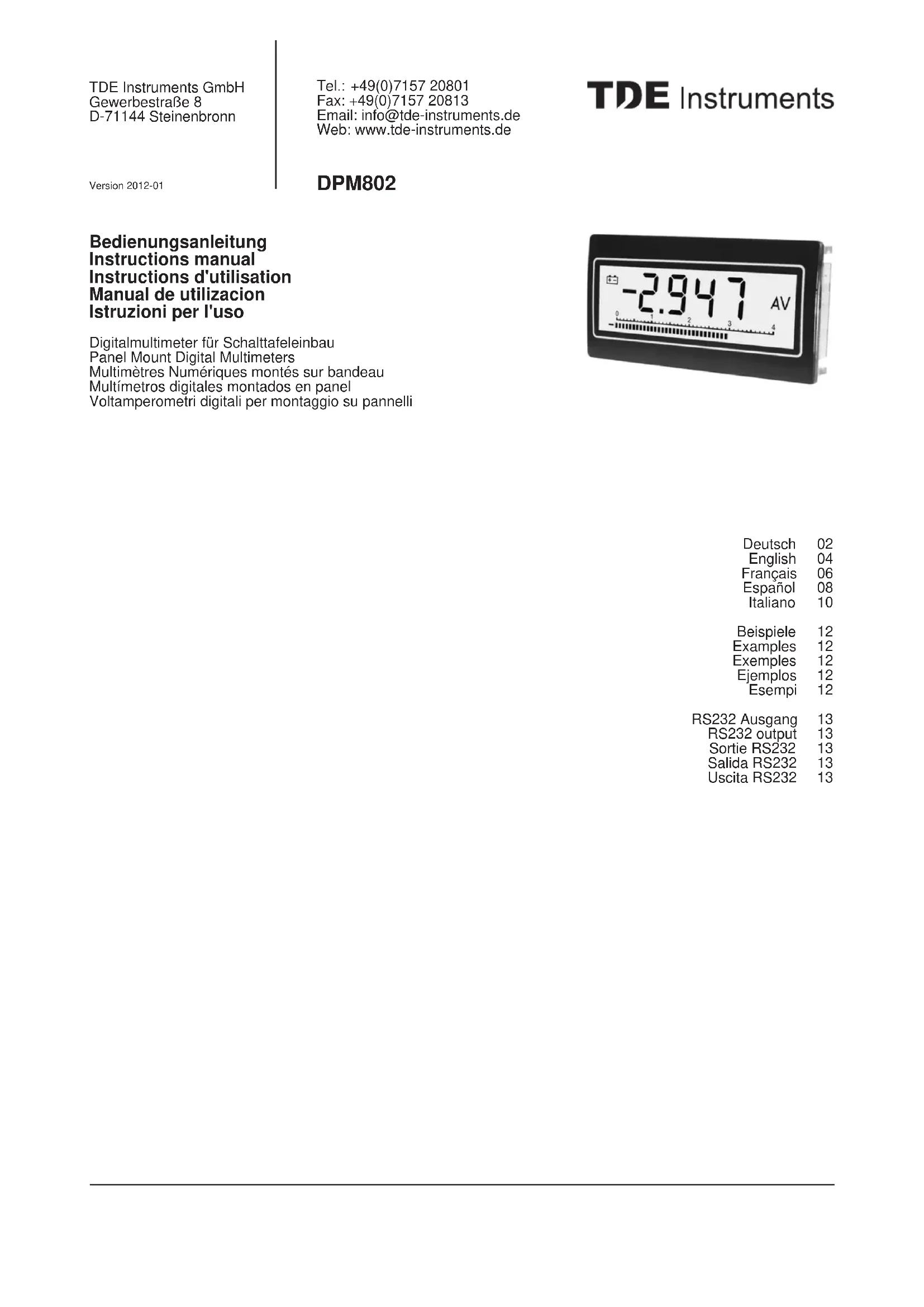

MODE D'EMPLOI DPM802 TDE Instruments

2. Instructions de sécurité

La tension maximale admissible pour tout raccordement sur ce circuit imprimé est de 300V. INLO (0 V) connectée en interne à VSS (0 V) Remarque: La longueur de tout câble mesure (signal) raccordé à cet appareil ne doit pas excéder 30 mètres. Si les câbles « mesure » passent à l'extérieur du bâtiment, il est nécessaire d'installer des dispositifs additionnels de protections de surtensions.

Caractéristiques Caractères 11 mm; Vumètre à barres, 40 segments; Remise à zéro de conduction; Indicateurs : pile faible, x10, x100, CC, CA, -, µ, m, A, V, MIN, MAX Gamme d'entrée ± 0,1 mV à 300 V; ± 0,1 µA à 10 A Précision CC: V, µA, mA: ±1% CC: A: ±3% CA: 40–650 Hz: V, µA, mA: ±1%; A: ±3% CA: 650–2700 Hz: ±5% Linéarité ±0,1 % pleine échelle Fréquence test 1 s. Impédance d'entrée V: 10 MOhm 0 à 399,9 µA : 500 Ohm 400 à 3 999 µA : 50 Ohm 0 à 39,9 mA : 5 Ohm 40 à 399,9 mA : 0,5 Ohm 0 à 10 A : 0,005 Ohm Raccordements Entrée : Connexions à vis protège-doigts pour fil jusqu'à 1,5 mm². Alimentation et commande : 2 x 5 voies, espacement de 0,1" Entrées de commande Collecteur ou contact uniquement Sortie RS232 2 400 bauds, 7 bits, parité impaire, 1 bit d'arrêt Alimentation 5 à 16 VCC ±10 %, 15 mA max Rétroéclairage 5 à 8 VCC / 12 VCC ±0.5V sélectionnable, 110 mA max. Catégorie d'installation (IEC664) Catégorie surtension II Degré de pollution 2 (IEC 64) Température de fonctionnement 0°C à +60°C Température de stockage -20°C à +70°C Protection environnementale IP50 Altitude usqu'à 3 000 m Relative Humidity 85 % max., sans condensation

4. Cartes de circuits imprimés

5. Configuration AC ou DC mesure à SB

SB ouvert = CC SB dérivés = CA

6. Raccordements Alimentation et

commande à CN1 1 VDD 5 V CC à 16 V CC 2 VSS 0 V 3 Rétroéclairage BL+ 4 Rétroéclairage BL- 5 Commande, commune 6 non connectée 7 Commande, commune 8 MAX/MIN 9 Déclencheur RS232 10 Sortie RS232

7. Raccordements Alimentation

rétroéclairage à CN1 3 5 à 8 VCC (placer pont à BL) ou 12 VCC. 4 0 V

8. Raccordements Entrée à ST

1: INHI ±0,1 mV à 300,0 V ±0,1 µA à 3999 µA ±0,01 mA à 399,9 mA 2: INHI ±0,01 A à 10,0 A 3: INLO 0 V

9. Configuration Gamme d'entrée CN2 et

CN3 ±0.1mV - 300.0V ±0.1µA - 3999µA ±0.01mA - 399mA ±0.01A - 10A

10. Entrées de commande

Commande commune (broches 5 et 7) à -3 V. Ne PAS connecter à quelque broche que ce soit, sauf aux broches 8 et 9.

Brancher une résistance en externe, comme indiqué ci-dessous.

12. Déclencheur RS232

Brancher à la commande commune une fois, pour lancer le flux de données RS232. Brancher de nouveau à la commande commune pour arrêter.

0 Affichage de la valeur actuelle 1 Affichage de la valeur maximale précédente 2 Affichage de la valeur minimale précédente 3 Affichage de la valeur actuelle et enregistrement des nouvelles valeurs maximales et minimales 4 Affichage de la nouvelle valeur maximale. 5 Affichage de la nouvelle valeur minimale. 6 Affichage de la valeur actuelle et enregistrement des nouvelles valeurs maximales et minimales. etcc Quitter Quitte le mode MAX/MIN et affiche la valeur actuelle.08
