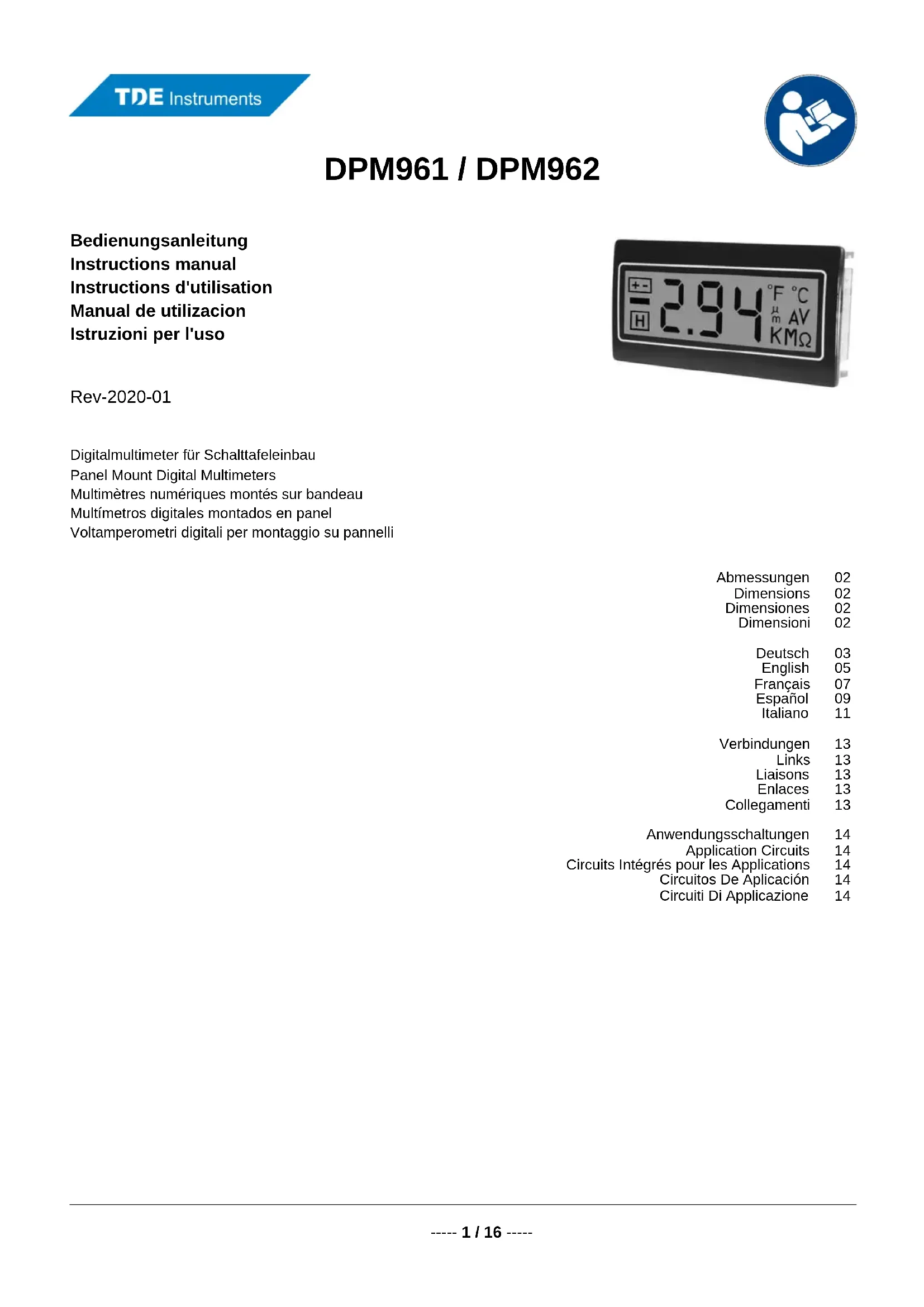

MODE D'EMPLOI DPM962 TDE Instruments

• polarité automatique

• Déviation complète sur l’échelle de 200mV

• Faible consommation d’énergie

• Tension de fonctionnement 5 ou 9 volts CC

• Système d’avertissement d’alimentation (batterie/ uniquement pour le fonctionnement sous 9 volts)

• Tableaux indicateurs pour les unités techniques communes et Virgule Décimale

• Fonction de Réserve avec tableau indicateur

2. Instructions de sécurité

Aucune tension en dehors de la plage VDD moins 1GV et VSS ne peut être présente à l'entrée REFGHI. Aucune tension en dehors de la plage ±VDD ne peut être présente aux entrées INGLO et INGHI. En cas de risque de dépassement de ces valeurs limites, une résistance appropriée pour limiter le courant à 100GµA doit être connectée en série avec l'entrée, sinon l'appareil sera endommagé. La tension maximale admissible pour tout raccordement sur ce circuit imprimé est de 48GVGCC. Pour des tensions supérieures à 48GV, des résistances de mise à l'échelle devront être utilisées à l'extérieur! (pont diviseur)!

3. Caractéristiques techniques

Précision (±1 LSD) ± 0.5 % Linéarité ±1 LSD Fréquence des relevés 3 par sec Stabilité thermique 30 ppm/°C Température d'opération

Courant alimentation 2 mA Potentiel retour (voir page suivante, CN1)

Courant retour DPM961 40 mA Courant retout DPM962 80 mA Impédance d'entrée 100 MΩ

LK7LK6LK5 14 LKTLKHLK4LKC 1 2 CN1 VR15. Connecteur CN1 Pin1 IN HI Entrée de mesure positive Pin2 IN LO Entrée de mesure négative Pin3 VDD Alim. positive continue +5GV ou +9GV du module Pin4 VSS Alim. négative continue 0GV du module Pin5 COMMON Entrée commune analogique Pin6 BL+ Retour: se connecter à +5GV ou avec une résistance externe pour une alimentation 9GV. DPM961: 120 Ω, 0,5 W; DPM962: 82 Ω, 0,5 W Pin7 HOLD Se connecter à VDD pour geler l'affichage Pin8 REF HI Entrée de potentiel de référence positive Pin9 ON (Selectionne) Se connecter au les entrées de virgule décimale Pin10 OFF (non Selectionne) Se connecter à tous les entrées de virgule décimale inutilisés Pin11 BL- Alimentation retour négative. Note : se connecter directement à 0GV et non pas au Pin 4 Pin12 DP3 Virgule décimale 1.999 Pin13 DP2 Virgule décimale 19.99 Pin14 DP1 Virgule décimale 199.9

La longueur de tout câble mesure (signal) raccordé à cet appareil ne doit pas excéder 30 mètres. Si les câbles « mesure » passent à l'extérieur du bâtiment, il est nécessaire d'installer des dispositifs additionnels de protections de surtensions.
