6R - Niveau laser PLS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau laser à points et lignes
Modèle	6R
Marque	PLS (Fluke)
Dimensions (approx.)	10 x 6 x 4 cm
Poids (avec piles)	Environ 250 g
Alimentation	3 piles AA
Couleur du laser	Rouge (635 nm)
Nombre de points	6
Nombre de lignes	1 horizontale et 1 verticale
Portée max.	30 mètres
Précision	±3 mm à 10 m
Nivellement	Automatique (pendule)
Plage de nivellement	±4°
Fixation	Filetage 1/4-20
Indice de protection	IP54
Classe laser	Classe 2 (II)
Température d'utilisation	-10 à 50 °C
Contenu de la boîte	Niveau laser, 3 piles AA, étui de transport, guide de référence rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Ne pas regarder directement le faisceau ; éteindre l'appareil lorsqu'il n'est pas utilisé
Garantie	2 ans

FOIRE AUX QUESTIONS - 6R PLS

Comment allumer le niveau laser PLS 6R ?

Appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil. Un voyant vert indique que l'appareil est sous tension.

Que faire si le niveau laser ne s'allume pas ?

Vérifiez les piles : remplacez les 3 piles AA usagées par des piles neuves. Assurez-vous de respecter la polarité.

Comment utiliser la fonction de nivellement automatique ?

Placez l'appareil sur une surface stable. Le pendule interne se verrouille automatiquement dès que l'appareil est mis en marche et se déverrouille s'il est incliné de plus de 4°.

Puis-je utiliser le laser à l'extérieur ?

Oui, mais la portée et la visibilité peuvent être réduites en plein soleil. Utilisez un détecteur laser si nécessaire.

Comment nettoyer la lentille du laser ?

Utilisez un chiffon doux et non pelucheux légèrement humide. N'utilisez jamais de solvants ou de produits abrasifs.

Quelle est la précision du PLS 6R ?

La précision est de ±3 mm à 10 mètres, ce qui est standard pour les niveaux laser de cette catégorie.

Que faire si le laser clignote ?

Un clignotement peut indiquer que l'appareil est hors de sa plage de nivellement (inclinaison >4°) ou que les piles sont faibles. Vérifiez l'horizontale et remplacez les piles.

Comment fixer le laser sur un trépied ?

Vissez le filetage 1/4-20 au bas de l'appareil sur le trépied standard. Serrez à la main.

Le PLS 6R est-il étanche ?

Il possède un indice de protection IP54, ce qui signifie qu'il résiste à la poussière et aux projections d'eau, mais il ne doit pas être immergé.

Comment ranger l'appareil après utilisation ?

Éteignez l'appareil, retirez les piles si vous ne l'utilisez pas pendant longtemps, et rangez-le dans l'étui fourni à l'abri de l'humidité et des températures extrêmes.

MODE D'EMPLOI 6R PLS

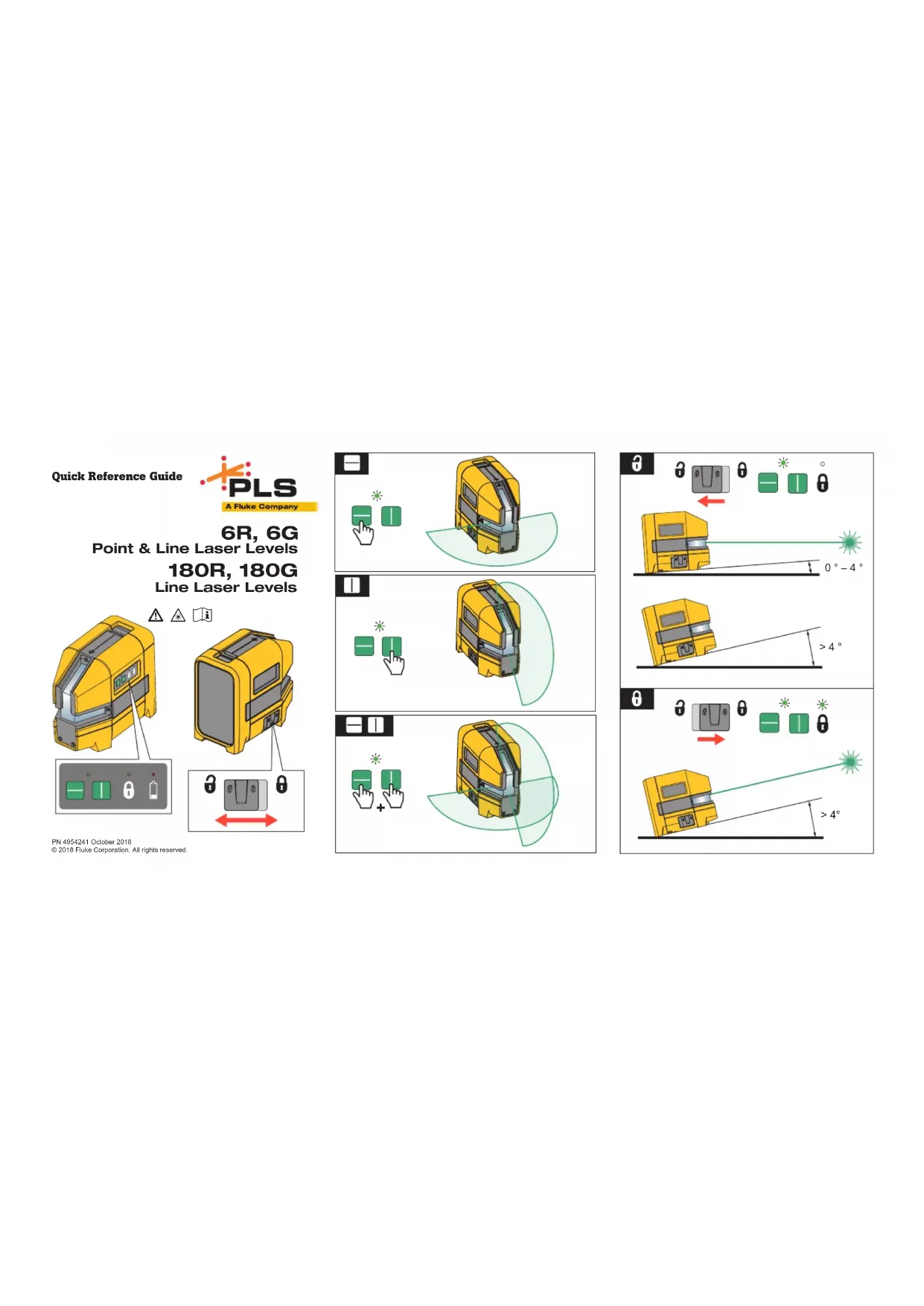

Quick Reference Guide

6R, 6G Point & Line Laser Levels

180R, 180G Line Laser Levels

Diagram showing two yellow device lockers with warning symbols and a control panel, illustrating safety or security settings.

PN 4954241 October 2018
© 2018 Fluke Corporation. All rights reserved.

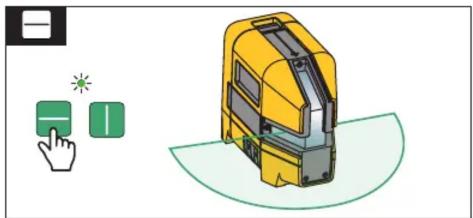

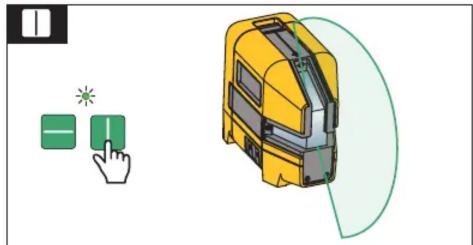

Illustration of a yellow measuring instrument with green buttons and a finger pointing at it, next to a green square icon (no text or symbols)

Illustration of a yellow industrial machine with a green control panel and a hand cursor, no text or symbols present.

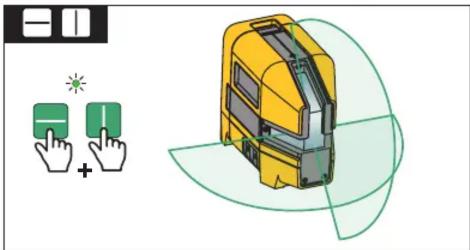

Illustration of a yellow hard hat with green buttons and a plus sign, alongside a hand cursor icon (no text or symbols)

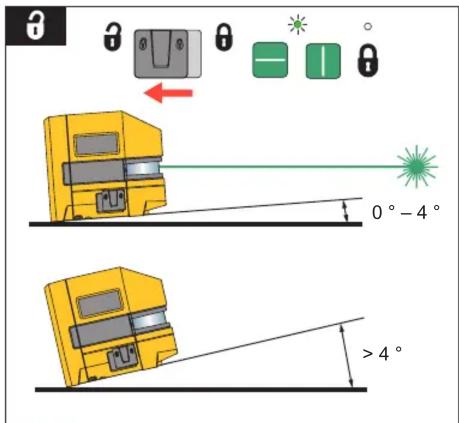

0° - 4° > 4°

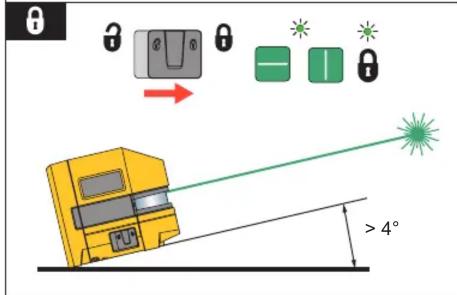

θ → ← ← > 4°

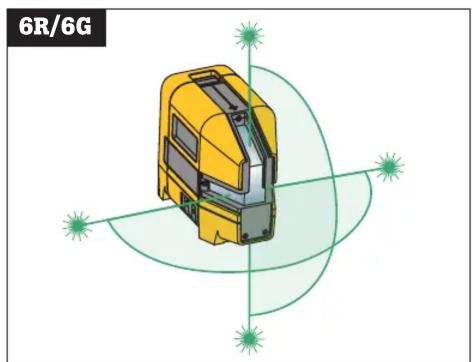

3D diagram of a yellow vehicle with green directional arrows and starburst patterns (no text or symbols)

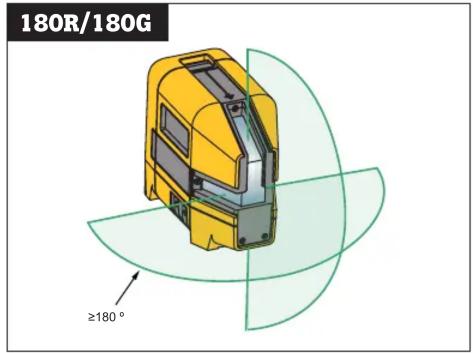

180R/180G ≥180°

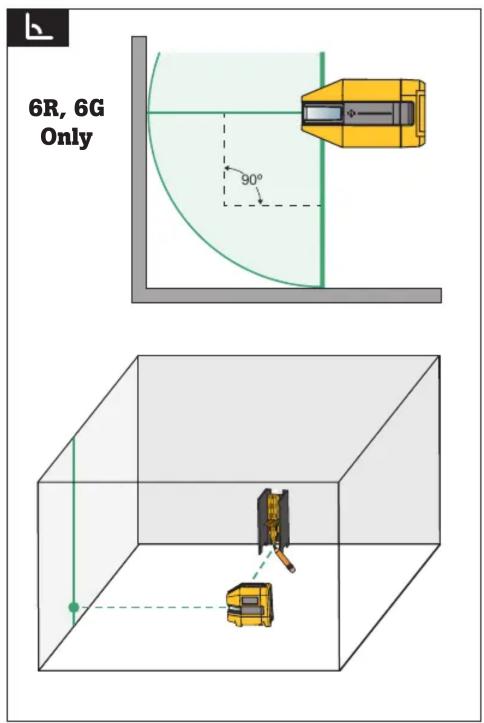

6R, 6G Only 90°

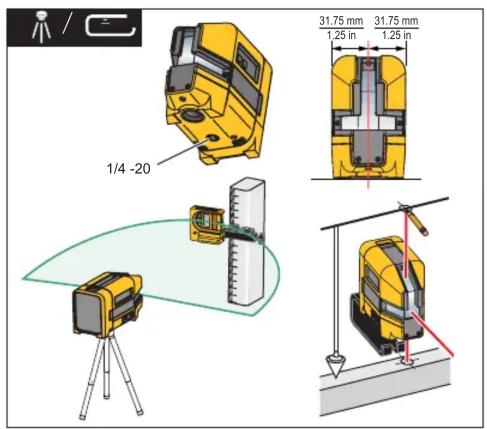

1/4 -20 31.75 mm 1.25 in 31.75 mm 1.25 in

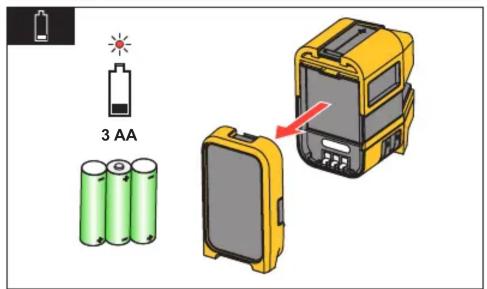

3 AA
