Type de produit	Capteur d'humidité (hygrostat) pour piloter des appareils
Marque	Elektrobock
Modèle	SN130
Catégorie	Humidificateur (contrôleur d'humidité)
Alimentation	230 V AC (estimation)
Courant maximal commuté	10 A
Plage de réglage de l'humidité	20 % à 95 % HR
Hystérésis	5 % HR (fixe)
Fonction manuelle (BOOST)	Commutation de charge pendant 10 minutes
Indicateur LED	Allumée : relais fermé (charge active) ; éteinte : charge inactive
Type de montage	Fixation sur boîtier d'installation (encastré)
Dimensions (approx.)	80 x 80 x 40 mm (estimation)
Poids (approx.)	100 g (estimation)
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux sec ; ne pas utiliser de produits agressifs
Sécurité	Installation hors tension par un professionnel qualifié
Pièces détachées et réparabilité	Aucune pièce détachée spécifiée ; réparation par un professionnel
Informations générales	Protège contre la formation de moisissures en régulant l'humidité relative

FOIRE AUX QUESTIONS - SN130 Elektrobock

Comment installer le capteur SN130 ?

Coupez le disjoncteur principal, tournez la molette à fond dans le sens antihoraire, dévissez la vis inférieure et ouvrez le capot. Déclipsez le plastique pour le passage des fils, connectez les fils selon le schéma, fixez le couvercle arrière, remettez le capot avant et revissez. Rétablissez le courant.

Quelle est la plage de réglage de l'humidité ?

La molette permet de régler une valeur d'humidité relative de 20 % à 95 %.

Que signifie le voyant LED ?

La LED s'allume lorsque le relais est fermé (charge active). En mode normal, elle indique que l'humidité a dépassé le seuil réglé. En mode BOOST, elle reste allumée pendant les 10 minutes de fonctionnement.

Comment utiliser la fonction BOOST ?

Appuyez une fois sur le bouton ON pour activer la charge pendant 10 minutes. La LED s'allume. Pour désactiver avant la fin, appuyez à nouveau sur le bouton.

Quelle est l'humidité idéale pour un logement ?

Le taux d'humidité relative optimal se situe entre 40 et 60 %.

Puis-je installer le SN130 moi-même ?

Non, l'installation doit être effectuée par une personne possédant les qualifications électriques appropriées et toujours hors tension.

Quel est le courant maximal que peut commuter le SN130 ?

Le capteur peut commuter un courant maximal de 10 A.

Que faire si l'appareil ne s'allume pas après installation ?

Vérifiez que le disjoncteur est enclenché, que les connexions sont correctes et que la molette est réglée sur une valeur supérieure à l'humidité ambiante. Si le problème persiste, consultez un professionnel.

Comment nettoyer le capteur SN130 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de produits chimiques ou abrasifs.

Où trouver le schéma de raccordement ?

Le schéma de raccordement est présent dans la notice, au niveau des bornes (étape 5). Il est également reproduit sur le boîtier du capteur.

MODE D'EMPLOI SN130 Elektrobock

Capteur d'humidité

SN130 est un capteur d'ambiance intérieur avec capteur d'humidité (hygrostat) conçu pour contrôler des appareils (déshumidificateurs, hottes aspirantes, ventilateurs, etc.) d'un courant maximal de 10 A. Le capteur régule en fonction du taux d'humidité relative (RH*) de la pièce. C'est une solution idéale pour les endroits où il existe un risque élevé de formation de moisissures (sur maçonnerie, fenêtres, carrelage). Une humidité relative élevée peut provoquer la condensation de vapeur d'eau et donc la formation de moisissures. Les moisissures non seulement endommagent les biens, mais peuvent également mettre gravement en danger la santé humaine (allergies, asthme). L'avantage du SN130 est la fonction manuelle de commutation de charge. En appuyant une fois sur le bouton vous pouvez allumer la charge pendant 10 minutes.

* RH est le pourcentage de teneur en vapeur d'eau dans l'air à une température donnée par rapport à l'air entièrement saturé en vapeur d'eau à la même température.

Installation

1) Coupez le disjoncteur principal. 2) Tournez la molette de réglage complètement dans le sens inverse des aiguilles d'une montre 1. 3) Dévissez la vis située en bas du capteur 2 et ouvrez la partie avant 2a. 4) Déclipsez le plastique au milieu du couvercle arrière pour l'entrée des fils 3a. 5) Faites passer les fils à travers du trou et connectez-les aux bornes selon le schéma ^4. 6) Fixez le couvercle arrière au boîtier d'installation à l'aide des vis 3. 7) Remettez le couvercle avant du capteur et fixez-le avec la vis. Assurez-vous que la molette de réglage est à nouveau en position 20 (sinon l'élément de commande risque d'être endommagé)! 8) Allumez le disjoncteur principal et effectuez les réglages comme indiqué ci-dessous.

Effectuer l'installation hors tension ! Le produit doit être installé uniquement par une personne possédant les qualifications électriques appropriées.

Paramètres

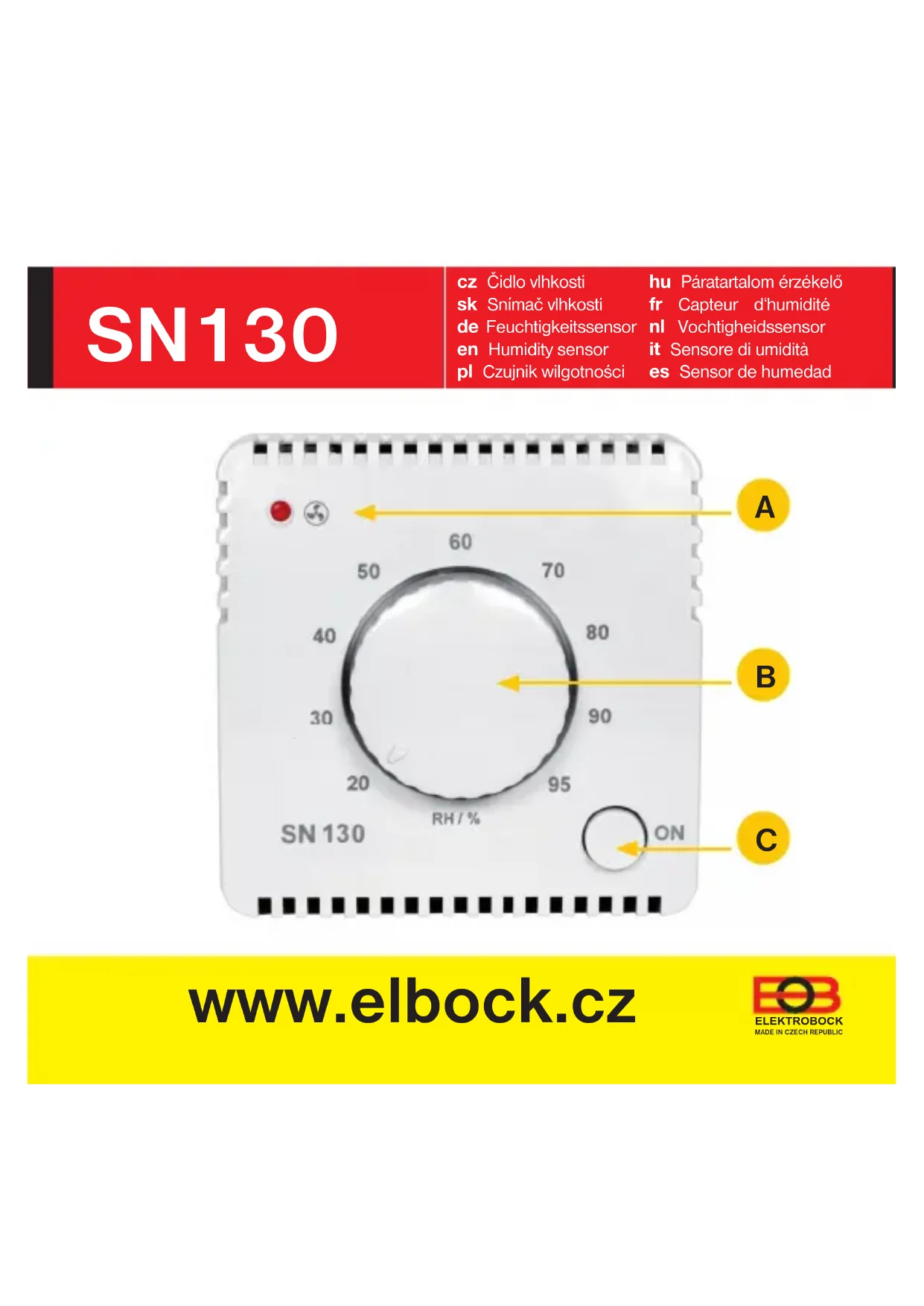

1) Après avoir monté le capteur SN130, appuyez sur le bouton ON. Le relais se fermera et la LED s'allumera A. Appuyez à nouveau sur le bouton ON et le relais s'éteindra OFF. 2) Réglez la valeur d'humidité souhaitée à l'aide de la molette de commande B. Il est possible de régler une valeur de 20 à 95 % d'humidité relative (RH). Lorsque cette valeur est dépassée, le relais de sortie commute et la LED s'allume A. 3) Le taux d'humidité relative optimal RH pour un ménage se situe entre 40 et 60 %.

Mode BOOST (commutation de charge pendant 10 min) :

1) Appuyez sur le bouton ON pour l'activer. Le relais se fermera et la LED s'allumera ^A et le capteur se fermera pendant 10 minutes.

2) Pour désactiver la fonction, appuyez à nouveau sur le bouton ON.

Indication LED
	indication de commutation du relais - la charge est allumée pendant 10 minutes (Mode BOOST)
	la charge est éteinte
	indication de commutation du relais - l'humidité a dépassé la limite défi nie
