| Type de produit | Caisson de basses passif (enceinte subwoofer) |
| Marque | Pyle |
| Modèle | PL28BSL |
| Configuration | Double haut-parleur de 8 pouces (2 x 8") |
| Matériau de construction | Panneau de particules 15 mm + contreplaqué multicouche |
| Puissance maximale | 2 x 300 Watts (600 W crête) |
| Impédance | 4 Ohms (par haut-parleur) |
| Bobine acoustique | 1,5 pouce (38 mm) |
| Aimant | 2 x 24 oz (680 g) |
| Sensibilité | 91 dB |
| Réponse en fréquence | 50 - 18 000 Hz |
| Dimensions (L x l x H) | 70 x 16 x 28 cm |
| Éclairage LED intégré | Oui, nécessite alimentation 12 V DC |
| Conception d'évent | Évent arrière (Rear Vented Design) |
| Suspension | Bord en caoutchouc (Rubber Edge Suspension) |
| Finition | Revêtement tapis lisse |
| Connecteurs | Bornes à vis (Binding Post Connectors) |
| Utilisation recommandée | Idéal pour camions et installation derrière les sièges |
| Entretien | Nettoyer avec un chiffon sec et doux. Éviter l'humidité. |
| Sécurité | Ne pas obstruer les évents. Attention au poids. Contient du carbonate de nickel (Prop. 65). |
| Service client | Contact : support@pyleusa.com ou (1) 718-535-1800 |
FOIRE AUX QUESTIONS - PL28BSL Pyle
Comment brancher le caisson de basses Pyle PL28BSL à un amplificateur ?
Connectez les bornes positives (+) et négatives (-) du caisson aux sorties correspondantes de votre amplificateur. Chaque haut-parleur a une impédance de 4 Ω. Assurez-vous que l'amplificateur supporte l'impédance totale (2 Ω si câblés en parallèle). Utilisez du câble de haut-parleur de calibre approprié.
Comment alimenter les LED intégrées du caisson ?
Les LED nécessitent une alimentation 12 V DC. Utilisez le fil prévu à cet effet (borne marquée -12V REM GND). Connectez le fil REM (remote) à la sortie trigger de l'autoradio ou à un interrupteur 12V. Mettez la masse (GND) à la masse du véhicule. Le fil -12V est l'alimentation positive.
Quelle puissance d'amplificateur est recommandée pour ce caisson ?
La puissance maximale est de 2 x 300 W crête, soit 600 W au total. Un amplificateur délivrant entre 200 et 400 W RMS par canal (ou 400-800 W en mono) est idéal. Veillez à ne pas dépasser la puissance maximale pour éviter d'endommager les haut-parleurs.
Ce caisson peut-il être utilisé dans une voiture ?
Oui, il est conçu pour une utilisation automobile, notamment dans les camions et derrière les sièges. Son format compact et son revêtement tapis le rendent adapté à l'intérieur d'un véhicule. Assurez-vous de le fixer solidement.
Quelles sont les dimensions exactes du PL28BSL ?
Les dimensions sont de 27,5 pouces de largeur, 6,3 pouces de profondeur et 11 pouces de hauteur, soit environ 70 x 16 x 28 cm.
Comment nettoyer le caisson de basses ?
Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits chimiques ou d'eau, car cela pourrait endommager le revêtement et les haut-parleurs. Si nécessaire, un aspirateur avec une brosse douce peut être utilisé sur les évents.
Que faire si les LED intégrées ne s'allument pas ?
Vérifiez les connexions d'alimentation : le fil 12V doit être connecté à une source 12V DC, le fil REM à un signal de commande (ou à 12V pour un allumage permanent), et la masse à la terre du véhicule. Assurez-vous que la source 12V est active. Si les LED restent éteintes, contactez le support.
Le caisson est-il livré avec des câbles de connexion ?
Le manuel ne mentionne pas de câbles inclus. Généralement, seul le caisson est fourni. Vous devrez acheter les câbles d'alimentation et de haut-parleur séparément.
Quelle est la garantie du produit ?
La garantie n'est pas précisée dans la notice. Veuillez contacter Pyle ou le revendeur pour connaître les conditions de garantie. Le service client est joignable au (1) 718-535-1800 ou support@pyleusa.com.
Comment contacter le support technique Pyle ?
Vous pouvez joindre le service client par téléphone au (1) 718-535-1800 ou par email à support@pyleusa.com. Le site internet est PyleUSA.com.
Questions des utilisateurs sur PL28BSL Pyle
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice PL28BSL - Pyle et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PL28BSL de la marque Pyle.
MODE D'EMPLOI PL28BSL Pyle


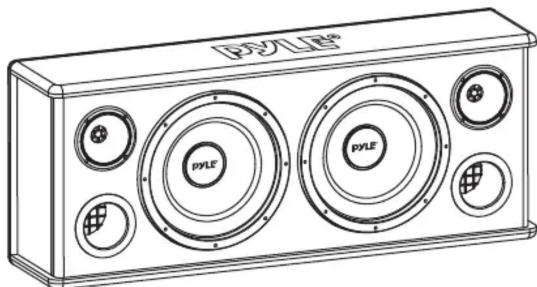

Rear Vented Design with Built-in Illuminating LED Lights

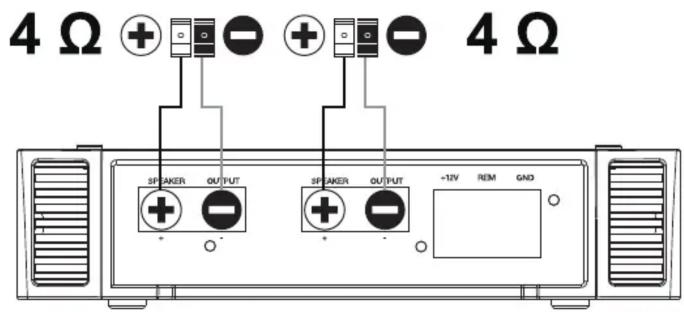

WIRING CONNECTION
Power amplifier for schematic diagram.
Connect the power amplifier to the positive and negative terminals accordingly as shown.


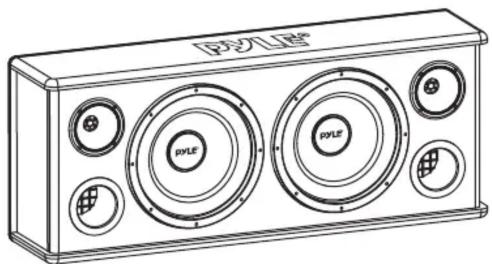

Line drawing of a box with multiple circular speakers and labeled 'POLE' branding (no text beyond label)
PyleUSA.com


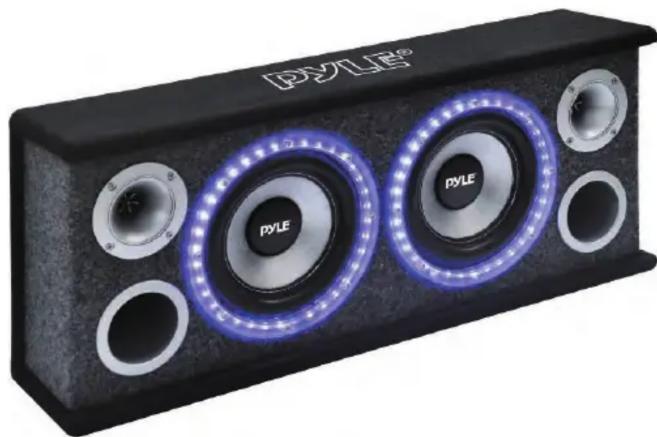

Black box with two blue LED-lit speaker units labeled 'PYLE', no visible text or symbols on the device itself.
- Rear Vented Design
- Rubber Edge Suspension
- Two 4" Tweeters
- Smooth Carpet Finish
• 4 Layer Dual Voice Coil - Binding Post Connectors
• Perfect for Truck and Behind the Seat
• High-Quality Construction
What's in the Box:
- Subwoofer Box
Questions? Issues?
We are here to help!
Phone: (1) 718-535-1800
Email: support@pyleusa.com
PL26BSL
6" Dual Series Vented Subwoofer Enclosure
Rear Vented Design with Built-in Illuminating LED Lights
Technical Specs:
- Construction Materials: 15mm Particle Board + Multilayer Board
• Power Rating: 2 x 200 Watts Max Power - Voice Coil: 1.0"
- Impedance: 4 Ohms
- Magnet: 2 x 20 Oz
- Sensitivity: 90 dB
• Frequency Response: 65-18000 Hz - Product Dimensions (L x W x H): 20.5" x 4.7" x 8.5" -inches
PL28BSL
8" Dual Series Vented Subwoofer Enclosure
Rear Vented Design with Built-in Illuminating LED Lights
Technical Specs:
- Construction Materials: 15mm Particle Board + Multilayer Board
• Power Rating: 2 x 300 Watts Max Power - Voice Coil: 1.5"
- Impedance: 4 Ohms
- Magnet: 2 x 24 Oz
- Sensitivity: 91 dB
• Frequency Response: 50-18000 Hz - Product Dimensions (L x W x H): 27.5" x 6.3" x 11.0" -inches
PL210BSL
10" Dual Series Vented Subwoofer Enclosure
Rear Vented Design with Built-in Illuminating LED Lights
Technical Specs:
- Construction Materials: 15mm Particle Board + Multilayer Board
• Power Rating: 2 x 400 Watts Max Power - Voice Coil: 2.0"
- Impedance: 4 Ohms
- Magnet: 2 x 30 Oz
- Sensitivity: 91 dB
• Frequency Response: 40-18000 Hz - Product Dimensions (L x W x H): 29.9" x 7.0" x 13.0" -inches
! WARNING:
This product contains Nickel carbonate which is known to the state of California to cause cancer birth defects and other reproductive harm. Do not ingest.
For more info go to: www.P65warnings.ca.gov
