PLSQ10BS - Caisson de basses Pyle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses ventilé
Marque	Pyle
Modèle	PLSQ10BS
Haut-parleur	10 pouces (25,4 cm) avec cône en papier non pressé
Puissance maximale	800 Watts
Impédance	4 Ohms
Réponse en fréquence	30 - 200 Hz
Sensibilité	90 dB
Matériau de construction	Panneau de particules 15 mm + multicouche
Bobine mobile	Double couche 4 couches, diamètre 2,5 pouces
Mantel	40+40 Oz (1134+1134 g)
Dimensions (L x l x H)	41,9 x 30,0 x 34,0 cm
Poids net estimé	18 kg
Finition	Moquette lisse
Conception	Évent arrière, suspension en Santoprene
Connecteurs	Bornes à vis
Alimentation	12V (via amplificateur externe)
Contenu de la boîte	Caisson de basses, manuel d'utilisation
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas exposer à l'humidité ; respecter les impédances minimales

FOIRE AUX QUESTIONS - PLSQ10BS Pyle

Comment brancher le caisson de basses Pyle PLSQ10BS ?

Connectez les bornes positives et négatives du caisson à l'amplificateur externe en respectant la polarité. Utilisez un câble de haut-parleur adapté à l'impédance de 4 ohms. Reportez-vous au schéma de câblage dans la notice.

Quelle est la puissance recommandée pour l'amplificateur ?

Le caisson supporte une puissance maximale de 800 Watts. Pour un usage optimal, utilisez un amplificateur délivrant entre 200 et 400 Watts RMS sous 4 ohms.

Quel type d'enceinte est le PLSQ10BS ?

C'est un caisson de basses ventilé (bass-reflex) avec un évent arrière. Il est conçu pour offrir des basses profondes et puissantes.

Quelles sont les dimensions exactes du PLSQ10BS ?

Les dimensions sont de 16,5 x 11,8 x 13,4 pouces, soit environ 41,9 x 30,0 x 34,0 cm.

Puis-je installer ce caisson dans un camion ou derrière un siège ?

Oui, ce modèle est particulièrement adapté pour une installation dans un camion ou derrière un siège grâce à son format compact et sa finition en moquette.

Quelle est la sensibilité du caisson ?

La sensibilité est de 90 dB, ce qui signifie qu'il produit un niveau sonore élevé avec une puissance modérée.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon sec et doux pour dépoussiérer la surface. Évitez les produits chimiques ou l'eau qui pourraient endommager la moquette.

Le caisson est-il livré avec un amplificateur ?

Non, le caisson est vendu seul. Vous devez le connecter à un amplificateur externe compatible.

Que faire si le caisson ne produit aucun son ?

Vérifiez les connexions électriques et de signal. Assurez-vous que l'amplificateur est allumé et que la source audio fonctionne. Contrôlez également le fusible de l'amplificateur.

Où trouver le numéro de série du PLSQ10BS ?

Le numéro de série se trouve généralement sur une étiquette au dos du caisson, près des bornes de connexion.

MODE D'EMPLOI PLSQ10BS Pyle

★★★☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

*■■◆□□※□+□*▲○

Rear Vented Design with Santoprene Surround

PYLE

PyleUSA.com

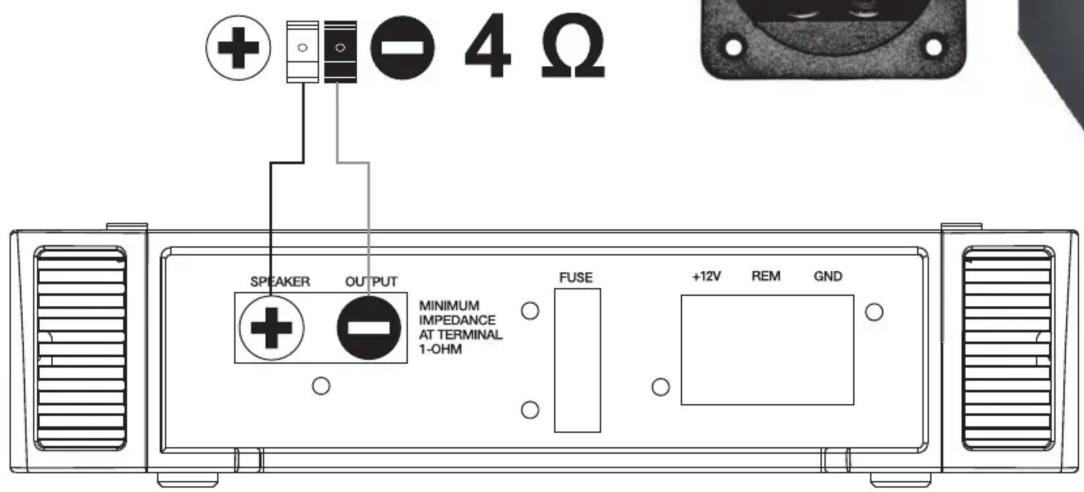

WIRING CONNECTION

Power amplifier for schematic diagram.

Connect the power amplifier to the positive and negative terminals accordingly as shown.

Close-up of a circular mechanical component with two cylindrical pins, mounted on a flanged base (no text or symbols visible)

Exterior view of a black square speaker chamber with 'PYLE' branding and metallic frame (no additional text or symbols)

Features:

• Rear Vented Design
  • High Powered 12-inch Woofers with a Non-Pressed Paper Cone
• Santoprene Surround
• Smooth Carpet Finish
• Smooth Carpet Finish
• 4 Layer Dual Voice Coil
• Binding Post Connectors
  • Perfect for Truck and Behind the Seat
  • High-Quality Construction

What's in the Box:

- Subwoofer Box

Questions? Issues?

We are here to help!

Phone: [phone]

Email: [e-mail]

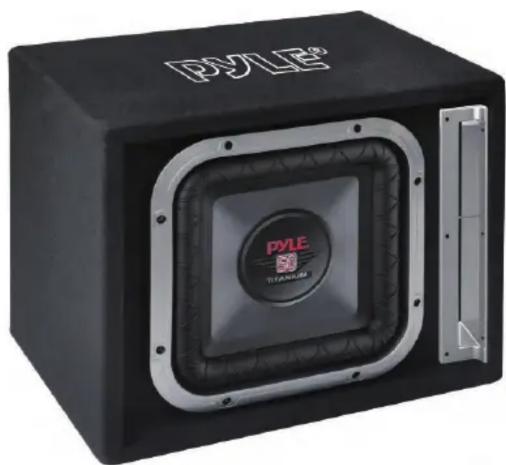

PLSQ10BS

10" Single Series Vented Subwoofer Enclosure

Rear Vented Design with Santoprene Surround

Technical Specs:

• Construction Materials: 15mm Particle Board + Multilayer Board
  • Power Rating: 800 Watts Max Power
• Voice Coil: 2.5"
• Impedance: 4 Ohms
• Magnet: 40+40 Oz
• Sensitivity: 90 dB
  • Frequency Response: 30-200 Hz
• Product Dimensions (L x W x H): 16.5" x 11.8" x 13.4" -inches

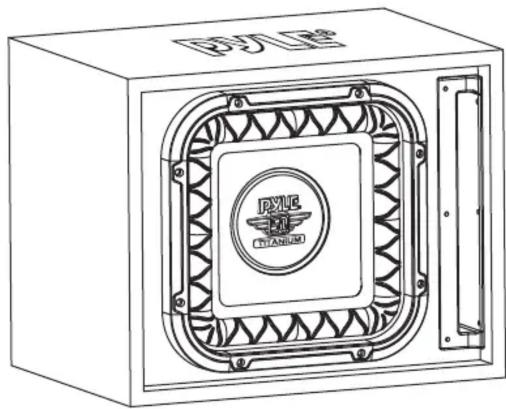

Technical line drawing of a rectangular industrial enclosure with a central logo and side panel (no readable text or symbols)

PLSQ12BS

12" Single Series Vented Subwoofer Enclosure

Rear Vented Design with Santoprene Surround

Technical Specs:

• Construction Materials: 15mm Particle Board + Multilayer Board
  • Power Rating: 1200 Watts Max Power
• Voice Coil: 3.0"
• Impedance: 4 Ohms
• Magnet: 50+50 Oz
• Sensitivity: 91 dB
  • Frequency Response: 25-150 Hz
• Product Dimensions (L x W x H): 18.5" x 13.8" x 15.3" -inches

Exterior view of a black PYLE brand speaker box with visible branding and front panel (no text or symbols on body)

California Prop 65 Warning

! WARNING:

This product contains Nickel carbonate which is known to the state of California to cause cancer birth defects and other reproductive harm. Do not ingest.

For more info go to: www.P65warnings.ca.gov
