Zeus ZXE12S4 - Caisson de basses Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses 30 cm (12 pouces)
Marque	Hifonics
Modèle	Zeus ZXE12S4
Puissance nominale (RMS)	300 Watts
Puissance maximale	600 Watts
Impédance	4 Ohms
Diamètre de la bobine mobile	64 mm
Matériau du cône	Papier non pressé
Matériau de la suspension	Mousse
Matériau du cache-poussière	PP injecté
Panier	Acier
Aimant	Y35 40 oz (1,134 g), diamètre 140 x 20 mm
Bobine mobile	Aluminium
Réponse en fréquence (Fs)	38 Hz
Facteur Q total (Qts)	0,61
Volume d'air équivalent (VAS)	53,4 L
Efficacité (1W/1m)	89 dB
Diamètre extérieur	320 mm
Diamètre de montage	276 mm
Profondeur de montage	135 mm
Poids net	5,6 kg
Enceinte recommandée - Scellée	30 à 50 litres, coupure à -3 dB à 45 Hz
Enceinte recommandée - Accordée	50 litres, évent diamètre 100 mm, longueur 22 cm, accord à 39 Hz, coupure à -3 dB à 36 Hz
Entretien	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les chocs.
Sécurité	Ne pas dépasser la puissance RMS. Vérifier l'impédance de l'amplificateur.

FOIRE AUX QUESTIONS - Zeus ZXE12S4 Hifonics

Quelle est la puissance RMS et maximale du Hifonics Zeus ZXE12S4 ?

Ce subwoofer a une puissance nominale de 300 Watts RMS et une puissance maximale de 600 Watts.

Quel type d'enceinte dois-je utiliser ?

Il est recommandé d'utiliser une enceinte scellée de 30 à 50 litres ou une enceinte accordée de 50 litres avec un évent de 100 mm de diamètre et 22 cm de long.

Quelle est l'impédance de ce subwoofer ?

L'impédance nominale est de 4 Ohms, avec une résistance DC de 3,6 Ohms.

Comment brancher le subwoofer à un amplificateur ?

Connectez le fil positif de l'amplificateur à la borne positive du subwoofer et le fil négatif à la borne négative. Assurez-vous que l'impédance de l'amplificateur est compatible (4 Ohms minimum par canal).

Quelles sont les dimensions de montage ?

Le diamètre de montage est de 276 mm, la profondeur de montage est de 135 mm, et le diamètre extérieur est de 320 mm.

Quel est le poids du subwoofer ?

Le poids d'expédition est d'environ 5,6 kg.

Quelle est la fréquence de résonance (Fs) ?

La fréquence de résonance à l'air libre est de 38 Hz.

Comment entretenir le subwoofer ?

Nettoyez la surface du cône et la suspension avec un chiffon doux et sec. Évitez tout contact avec l'eau ou des produits chimiques. Ne percez pas le cône.

Puis-je utiliser ce subwoofer dans une enceinte portée (bass-reflex) ?

Oui, il est conçu pour une enceinte accordée de 50 litres avec un évent de 100 mm de diamètre et 22 cm de long, réglé à 39 Hz.

Qu'est-ce que la bobine mobile en aluminium apporte ?

La bobine mobile en aluminium offre une meilleure dissipation de la chaleur et une plus grande rigidité, permettant une gestion de puissance plus élevée et une meilleure fiabilité.

MODE D'EMPLOI Zeus ZXE12S4 Hifonics

ZXE12S4

Power Handling

300 Watts RMS / 600 Watts Max.

Technical Specifications

Impedance	Zn	4 Ohms
Voice Coil Diameter	∅	64 mm
Voice Coil Winding Height		15 mm
Max. Linear Excursion	Xmax	+/- 3,5 mm
Max. Mechanical Excursion	Xmax (Peak)	+/- 17 mm
Cone Area	Sd	505 cm2
Moving Mass	Mms	117 g
DC Resistance	Re	3,6 Ohms
Resonance Frequency	Fs	38 Hz
Mechanical Q-Factor	Qms	3,44
Electrical Q-Factor	Qes	0,72
Total Q-Factor	Qts	0,61
Equivalent Air Volume	VAS	53,4 L
Flux Density	B/L	10,1 N/A
Efficiency 1W/1m	SPL	89 dB

Single Voice Coil

Subwoofer 30 cm

Recommended Enclosure

Sealed Box

Sealed Volume: 30 - 50 L

-3 dB Rolloff (F3): 45 Hz

Compact

Recommended Enclosure

Ported Box

Vented Volume: 50 L

Port Diameter: 100 mm

Port Area: 80 cm ⁴

Port Length: 22 cm

Tuning Freq. (Fb): 39 Hz

-3 dB Rolloff (F3): 36 Hz

Deep Tuning

Mechanical Components

• Steel Basket
  • Non-pressed Paper Cone
• Foam Surround

• Injected PP Dustcap

• Single Polycot Spider
  • Y35 Magnet 40 oz (1.134 g)

• Magnet Size: ∅140 x 20 mm
• Aluminium Voice Coil Former

Dimensions & Weight

External Diameter: 320 mm

Mounting Diameter: 276 mm

Mounting Depth: 135 mm

Shipping Weight: 5,6 kg

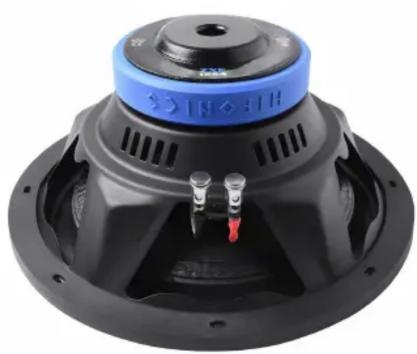

Close-up of a black speaker with blue head cover and red base (no visible text or symbols)

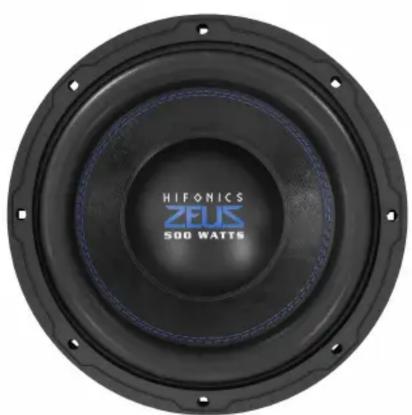

Close-up of a black speaker with 'HIFONICS ZEUS 500 WATTS' branding on the central ring (no additional text or symbols visible)

Close-up of a black 200 watts speaker with blue base and red connectors (no visible text or symbols)
