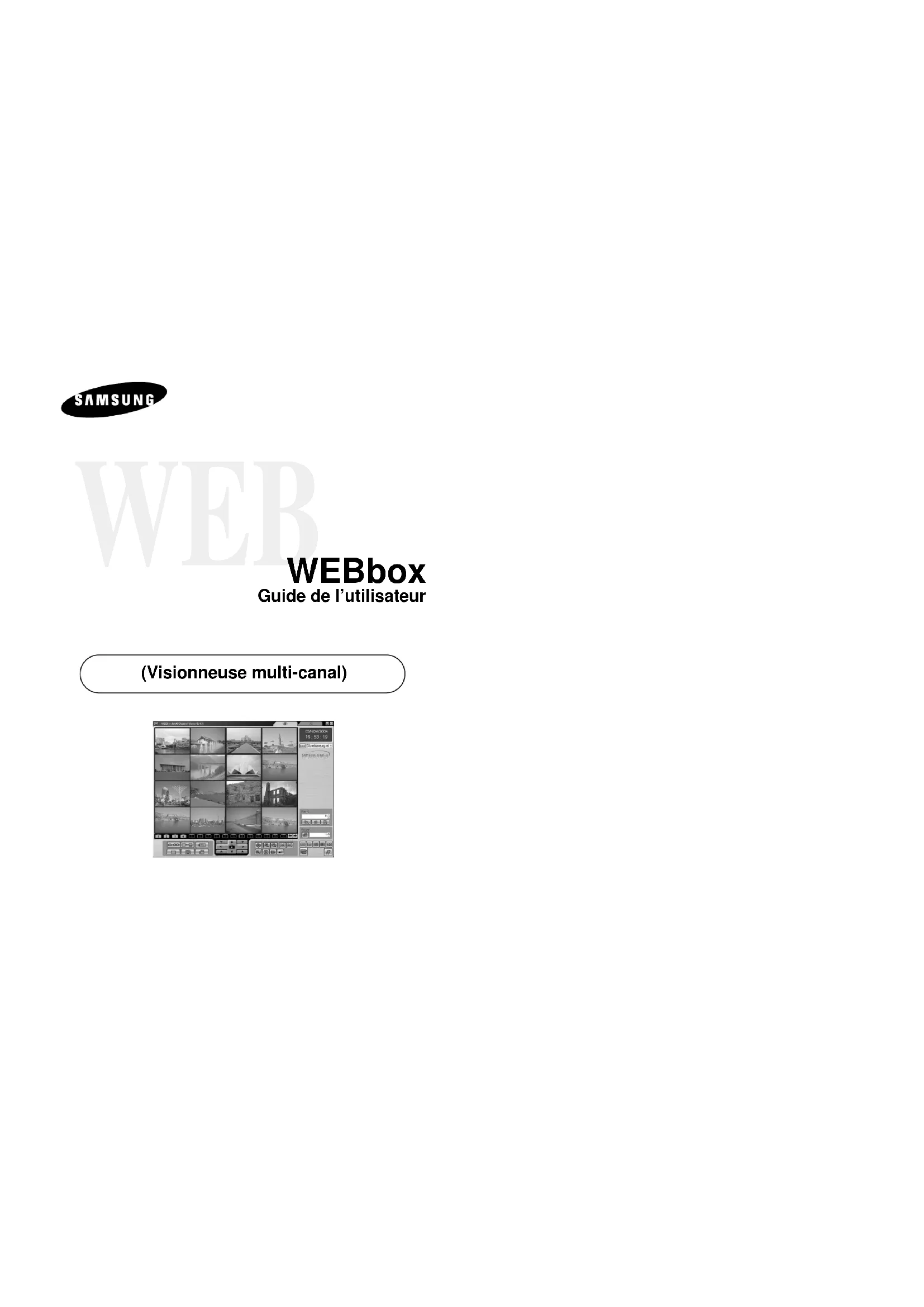

WEB WEBbox Guide de l’utilisateur (Visionneuse multi-canal)Video WEBbox Guide de l’utilisateur

Video WEBbox Table des matières 01 Introduction 4 1-1 Principales caractéristiques 4 1-2 Environnement utilisateur 5 1-3 Durée d’enregistrement (lorsque vous enregistrez 16 canaux simultanément) 5 02 Installation du programme 6 2-1 Installation du programme 6 2-2 Désinstallation du programme 9 03 Visionneuse multi-canal WEBbox 11 3-1 Description des icônes de la visionneuse/du lecteur 11 3-1-1 Visionneuse 11 3-1-2 Lecteur 13 3-2 Recherche SNS 14 3-2-1 Introduction 14 3-2-2 Installation détaillée 16 3-2-2-1 Réseau 16 3-2-2-2 Capteur 32 3-2-2-3 Vidéo et fuseau horaire 33

3-2-2-5 Utilisateur 35 3-2-3 Installation d’un réseau étendu (WAN) 36 3-3 Configuration de l’affichage 37 3-3-1 Enregistrement 37 3-3-2 Installation de la visionneuse 40 3-4 Afficher les images de la WEBbox 43 3-5 Séquence 44 3-6 Affichage 44 3-6-1 Affichage 1 45 3-6-2 Affichage 4 46 3-6-3 Affichage 9 46 3-6-4 Affichage 16 47 3-6-5 Affichage Plein écran 47 3-7 Fermer un canal (Fermer l’écran sélectionné) 48 3-8 Affichage à l’écran 48 3-9 Enregistrement 49 3-10 Impression 50 3-11 Capture 51 3-12 Mouvement 52 3-13 RS-485 54 3-13-1 Description des icônes 54 3-13-2 Configuration du protocole de communications RS-485 56 3-13-3 Mode Installation de la caméra 56 3-13-4 Lancement de la fonction PAN/TILT 57 3-13-5 Zoom avant/arrière 57 3-13-6 Présélection et Scan 57 3-13-7 Installation et démarrage du mode Auto 58 3-13-8 Installation et démarrage du mode Modèle 58 3-13-9 Lancement de la fonction Power PAN/TILT 59 3-14 Affichage du statut des images 60 3-15 Affichage 61 04 Lecteur 62 4-1 Introduction 62 4-2 Ouvrir un fichier 63 4-3 Modifier la taille de l’image 64 4-4 Une grande variété de modes de lecture et de recherche

4-5 Capture 66 4-6 Impression 66 4-7 Affichage du statut 68 4-8 Fichier journal 68 05 Comment utiliser le programme DDNS Query 70La visionneuse multi-canal WEBbox SNS-200 peut accueillir jusqu’à 16 canaux. Ellepropose tout un ensemble de fonctions telles que la vidéo en direct, l’enregistrement,la lecture et la recehrche ainsi qu’une fonction de verrouillage avec systèmed’alarme. De plus, la fonction SMTP du Viseur permet la transmission de l’image fixepar un email prédéfini. Video WEBbox Video WEBbox Guide de l’utilisateur

Enregistrement en direct en connectant jusqu’à 16 canaux à la WEBbox. Interface RS-485- Fonction Power PAN/TILT- PAN/TILT- Zoom avant/arrière- Présélection et Auto Scanning- Modèle- Contrôle et interface de la caméraSpeed Dome Enregistrement verrouillé par une alarme et un envoi de courriel - Enregistrements antérieurs etpostérieurs verrouillés par une alarme- Enregistrement antérieur oupostérieur avec détection demouvement avec 16 sections- Transmission vidéo d’un évènementgrâce au serveur SMTP Mise à jour Internet Une grande variété de modes d’affichage - Écran divisé en 1, 4 (4 pages), 9 (2pages) et 16 parties- Plein écran- Séquence- Affichage à l’écran on/off Impression vidéo- Impression d’images fixes(enregistrement vidéo)- Impression rapide (enregistrement endirect) Capture d’écran Une grande variété de modes de lecture et de recherche

Lecture petit format, format normal,grand format et format plein- Recherche avant/arrière 3x- Recherche précise d’images fixes etrecherche image par image Fichier journal- Visualisation de l’heure dedéconnexion et de reconnexion- Visualisation de l’heure desévènements de la liste d’alarmes et dela liste de détection de mouvement 1-1 Principales caractéristiques 1-2 Environnement utilisateur 1-3 Durée d’enregistrement (lorsque vous enregistrez 16 canaux simultanément) Caractéristiques recommandées du système de périphériquesEnvironnement 10/100 Base-T LAN(RJ-45)réseau - IP statique- Modem câble (DHCP)- ADSL (PPPoE)- Routeur IP- Réseau privéConfiguration Unité centrale 8CH : Pentium IV 2,0GHz ou supérieurdu PC 16CH : Pentium IV 2,4GHz ou supérieurMémoire RAM 512 Mo minimum Mémoire vidéo 64 Mo minimumRésolution 1024 x 768 minimumSystème d’exploitation Windows 2000/XP- Il est recommandé d’installer le ServicePack.Navigateur Internet Direct-X 8.0 ou supérieurQualité d’imageDuréed’enregistrement(en minutes)640X480320X240160X120ÉlevéeNormaleFaible

ÉlevéeNormaleFaibleÉlevéeNormaleFaibleRésolutionDD 40 GoDD 80 GoDD 120 GoLa durée d’enregistrement minimum indiquée ci-dessus a été mesurée sur la base deconditions réseau idéales. La durée d’enregistrement augmente lorsque l’état du réseauest mauvais, l’IP dynamique (comme avec un modem câble ou WEB box, etc.) est utiliséeou le nombre de canaux accessibles diminue.* Critères de mesure du disque dur1) 40 Go : sur la base de 30 Go, 5 Go étant réservés pour le système d’exploitation Windowset 5 Go étant gardés en réserve.2) 80 Go : sur la base de 70 Go, 5 Go étant réservés pour le système d’exploitation Windowset 5 Go étant gardés en réserve.3) 120 Go : sur la base de 110 Go, 5 Go étant réservés pour le système d’exploitationWindows et 5 Go étant gardés en réserve.La durée d’enregistrement minimum peut diminuer lorsqu’un autre programme est installé enplus du système d’exploitation Windows.6 Video WEBbox 02 Installation du programme Installation du programme 02 Video WEBbox Guide de l’utilisateur 3) Démarrez l’installation. Cliquez sur “Suivant”.4) Désignez les Dossiers programmes dans lesquels vous souhaitez effectuer l’installation.Si vous souhaitez installer le programme sur un autre lecteur disque ou dans un autredossier programmes, cliquez sur “Parcourir” et indiquez le nouveau dossier programme.Cliquez sur “Suivant”.

Insérez le CD fourni dans l’emballage de la WEBbox dans le lecteur CD ROM de votre PC. Lancez le fichier install.exe et le programme s’installe automatiquement comme indiqué sur l’illustration ci-dessous.

1) Décompressez le programme à installer.

2-1 Installation du programme

2) Le programme est prêt pour l’installation.Installation du programme 02

Video WEBbox Guide de l’utilisateur Video WEBbox 02 Installation du programme 7) La visionneuse multi-canal WEBbox a été installée avec succès. Appuyez sur“Terminer” pour quitter le mode Installation Vérifiez que l’icône Visionneuse multi-canal WEBbox a bien été créée sur le Bureau de votre PC. Double-cliquez sur cette icône pour démarrer la visionneuse multi-canal WEBbox. Insérez le CD fourni dans l’emballage de la WEBbox dans le lecteur CD ROM de votre PC. Lancez le fichier install.exe et le programme est automatiquement supprimé comme indiqué ci-dessous.

1) Décompressez le fichier pour désinstaller le programme.

2-2 Désinstallation du programme

Désignez le nom de programme de la visionneuse multi-canal WEBbox. Si voussouhaitez utiliser le nom par défaut (Visionneuse multi-canal WEBbox), cliquez sur « Suivant ». Pour renommer le programme, saisissez le nouveau nom dans lesDossiers programmes.6) Le programme s’installe automatiquement.Visionneuse multi-canal WEBbox 03 Video WEBbox Guide de l’utilisateur Video WEBbox 02 Installation du programme 3-1. Description des icônes de la visionneuse/du lecteur 3-1-1. Visionneuse 2) Le programme est prêt pour la désinstallation.3) Le système vous demande si vous souhaitez désinstaller le programme. Pourdésinstaller le programme, cliquez sur “Oui”. Dans le cas contraire, cliquez sur“Annuler”.4) La visionneuse multi-canal WEBbox a été désinstallée avec succès. Appuyez sur“Terminer” pour quitter le mode Désinstallation. Pour réinstaller le programme, répétez les étapes 1 et 2 de la procédure ci- dessus. N° Icônes Description Défaut 1.Permet d’enregistrer la WEBbox à afficher sur la visionneuse.2.Permet de configurer le dossier images, la capture et le chemin du dossier du logo.3. Permet de régler la durée de la séquence.Permet d’afficher les WEBbox enregistrées lors de l’installation de la visionneuse.Permet de sélectionner et d’activer la WEBbox à afficher.Displays the logo.Affiche le logo.Permet de déterminer un nouveau chemin de fichier lors de l’installation de la visionneuse (2) afin de modifier le logo.Permet d’afficher les écrans en ordre séquentiel.1 Écran : affiche une WEBbox (16 pages).Écran divisé en 4 : affiche 4 WEBboxes (4 pages).Écran divisé en 9 : affiche 9 WEBboxes (2 pages).Sept WEBboxes sont affichées sur la seconde page.Écran divisé en 16 : affiche 16 WEBboxes (1 page).Plein écran : affiche l’image en plein écran sans afficher lecadre de la visionneuse.Installation de lavisionneuseListe de WEBbox Logo Séquence

Mode d’affichage -Visionneuse multi-canal WEBbox 03 Video WEBbox Guide de l’utilisateur Video WEBbox 03 Visionneuse multi-canal WEBbox 3-1-2. Lecteur N° Icônes Description Défaut Permet d’ouvrir les fichiers images à lire.Permet de lire les images en ouvrant le fichier enregistré dans le chemin de fichier prédéfini. (100 Max)Permet d’ajuster la taille de l’écran pour la lecture.❿160x120, 320x240, 640x480, Full Screen, Full Monitor Size.Propose u nensemble de fonctions permettant de prendre en charge la lecture en recherche d’image.❿Lecture, Lecture arrière, Recherche avant, Recherche arrière, Pause, Stop, Lecture image par image, Fichier précédent, Fichier suivant.Permet de capturer une image de votre choix parmi les images en train d’être lues.Permet d’imprimer une image de votre choix parmi les images en train d’être lues.Permet d’afficher l’état de l’image en train d’être lue.Barre, Nom de fichier, Durée de lecture.Permet d’enregistrer l’état de la WEBbox (déconnectée, reconnectée, alarme, mouvement).Les fichiers d’enregistrement Pre/Post sont liés à l’état des alarmes et du mouvement. Cliquez sur ce fichier joint pour démarrer instantanément le lecteur. Vous pouvez alors vérifier l’état de l’image.Pour une connexion images, directes et enregistrées.Permet de lire, de rechercher et d’imprimer les images enregistrées.Permet de masquer les outils du Lecteur.Permet de fermer le Lecteur.Ouvrir un fichierRéglage de lataille de l’écranRechercheCaptureImpressionFichier journalAffichage de l’étatde la lectureVisionneuseMasquer la fenêtreFermer le lecteurLecteur

Paramétragede la WEBboxLecture N° Icônes Description Défaut Referme les images de la WEBbox sélectionnée.Permet d’activer/désactiver l’affichage à l’écran de la WEBbox.Enregistre les images de la WEBbox sélectionnée.La durée des fichiers d’enregistrement vidéo est d’environ 10 minutes.Sélectionnez la vidéo de la WEBbox active et appuyez sur le bouton “Enregistrer”. L’enregistrement s’arrête et l’écran revient en mode Direct.Prints the images of the selected WEBbox.The images at the time you press “Print” are printed.Capture les images de la WEBbox sélectionnée.Permet d’enregistrer une image au moment où vous appuyez sur “Capturer”.Permet de configurer le mode Détection de mouvement de la WEBbox sélectionnée.Le mode RS-485 propose tout un ensemble de fonctions utilisant le protocole de communication RS-485.Affiche l’état de l’écran.Blanc : indique une connexion normale.Gris : indique que l’appareil n’est pas connecté.Jaune : indique le statut du canal affiché. ❿ : permet de déplacer la page vers la droite. ➛ : permet de déplacer la page vers la gauche. Permet d’afficher les images de la WEBbox.Un écran divisé en1, 4, 6 et 16 peut être affiché.Permet de lire, de rechercher et d’imprimer les images enregistrées.Consultez la section Lecteur pour de plus amples informations.Permet d’afficher la date (année, mois, jour) et l’heure.Permet de masquer les outils de la Visionneuse.Permet de fermer la Visionneuse.Fermer un canalEnregistrementImpressionCaptureMouvementMode RS-485Affichage de l’étatde l’écranFenêtre devisualisationPlayerFenêtre de tempsMasquer la fenêtreFermer la fenêtreAffichage à l’écranOn/Off

3Visionneuse multi-canal WEBbox 03 Video WEBbox Guide de l’utilisateur Video WEBbox 03 Visionneuse multi-canal WEBbox - Vérifiez l’adresse MAC affichée dans la recherche SNS, cliquez sur l’adresse MAC duserveur à installer pour faire apparaître la fenêtre de connexion suivante. Saisissezl’ID et le Mot de passe Administrateur, puis cliquez sur OK. L’ID et le Mot de passeAdministrateur par défaut sont les suivants :- Saisissez l’ID et le Mot de passe corrects, puis cliquez sur OK. Vous pouvez alorsconfigurer le réseau, le capteur, la vidéo, le PTZ et l’utilisateur.NOM D’UTILISATEUR : rootMOT DE PASSE : passSi un port spécifique est bloqué par un pare-feu ou tout autre moyen, l’adresse MAC risquede ne pas s’afficher. Si l’adresse MAC ne s’affiche pas à cause d’un pare-feu ou d’unprogramme de protection, ouvrez le port de transmission des données de configuration(UDP:12344) du dispositif de recherche SNS (contactez votre Administrateur réseau). WAN

La recherche SNS permet de parcourir la WEBbox sur le réseau local et d’afficher son adresse MAC unique. Elle permet également à la WEBbox d’être configurée pour lancer le mode Admin. La recherche SNS doit parcourir une WEBbox située sur le même réseau, tel que décrit dans les deux cas ci-dessous. La fonction WAN est utilisée pour modifier les valeurs de paramétrage d’une WEBbox distante (WAN : réseau étendu). Dans ce cas, la configuration réseau de la WEBbox doit être terminée avant de modifier les valeurs de paramétrage.

Double-cliquez sur l’icône SNS Searcher du bureau de Windows pour faire apparaître la fenêtre suivante. 3-2. Recherche SNS 3-2-1. Introduction Vous pouvez modifier la configuration de la WEBbox sur le WAN (réseauétendu). Cependant, il n’est possible de modifier le paramétrage de la WEBboxen fonctionnement normal qu’après que l’installation ait été terminée sur le LAN.Ce bouton est utilisé lorsque l’adresse MAC du LAN ne s’affiche pascorrectement ou pour voir le MAC qui est redémarré.Ferme la recherche SNS.ActualiserFermerVideo WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 03

Video WEBbox 03 Visionneuse multi-canal WEBbox Champ permettant de saisir l’adresse du serveur DNS. Le serveur DNS joue unrôle important dans la connexion d’une WEBbox avec le serveur DDNS, installédans notre société, au moyen d’un modem câble ou du protocole PPPoE. C’estpourquoi lorsque vous utilisez un modem câble ou le protocole PPPoE, il estnécessaire que vous saisissiez l’adresse du serveur DNS. Nous vousconseillons, dans la mesure du possible, de ne pas modifier la valeur pardéfaut. La valeur par défaut est 168.126.63.1.Permet de paramétrer le port pour recevoir des images de WEBbox. Laconfiguration du port est utilisée pour tout un ensemble de configurationsréseau dans les réseaux avec pare-feux ou lorsque des ports spécifiquesdoivent être évités. La valeur par défaut est 20001.Paramètre le port pour recevoir des données mises à jour. La configuration duport est utilisée pour tout un ensemble de configurations réseau dans lesréseaux avec pare-feux ou lorsque des ports spécifiques doivent être évités. La valeur par défaut est 30001.Permet de configurer les ports pour recevoir des fichiers requis pour latransmission vidéo lorsque la WEBbox est utilisée sur Internet Explorer.La configuration du port est utilisée pour tout un ensemble de configurations réseaudans les réseaux avec pare-feux ou lorsque des ports spécifiques doivent être évités. La valeur par défaut est 80.Lorsque le type IP est réglé sur DHCP ou PPPoE, le nom de domaine s’afficheet le domaine de serveur est automatiquement enregistré sur le serveur DDNSde notre société : vous pouvez alors accéder à la WEBbox à l’aide de ce nomde domaine. Saisissez l’adresse du domaine dans la barre d’adressesd’Internet Explorer.Permet de redémarrer la WEBbox. Il est impossible d’accéder à la WEBbox aucours d’un redémarrage. Fermez Internet Explorer et tentez de nouveaud’accéder à la WEBbox après environ une minute.Initialise toutes les valeurs de paramétrage et rétablit les valeurs par défaut. Sile programme est réinitialisé, il est nécessaire de ré-installer la configurationréseau pour pouvoir accéder à la WEBbox via Internet Explorer.Permet d’enregistrer les valeurs de paramétrage sur la WEBbox et de redémarrer.Il est impossible d’accéder á la WEBbox au cours d’un redémarrage. Fermez InternetExplorer et tentez de nouveau d’accéder á la WEBbox après environ une minute.Permet de quitter le mode Admin SNS.Serveur DNS Port TCPMise à jourdu portHTTP PortDomainede serveurDéfautEnregistrerRedémarrerFermer Le port TCP et le port HTTP ont des numéros de port réservés : les numéros de port nedoivent pas être attribués au hasard. Nous vous conseillons, à chaque fois que cela estpossible, d’utiliser les valeurs par défaut. Veuillez saisir les valeurs appropriées pour lesenvironnements réseaux utilisant des routeurs après avoir consulté l’Annexe(Configuration du routeur). Si les ports TCP, HTTP et mise à jour sont bloqués par des pare-feux ou par des PolitiquesRéseaux, il est impossible de configurer la WEBbox ou de visualiser des images. Dans cecas, contactez l’Administrateur réseau pour ouvrir ou modifier les ports.

Cliquez sur l’onglet Réseau du menu Propriétés de la recherche SNS pour faire apparaître la fenêtre suivante. Cette fenêtre est consacrée à la configuration générale des réseaux. Si le réseau n’est pas correctement installé, il est impossible de transmettre des images sur Internet Explorer ou de configurer une WEBbox sur le web. Par conséquent, contactez votre Administrateur réseau et saisissez précisément les informations relatives au réseau. Il est nécessaire de cliquer sur le bouton “Enregistrer” pour appliquer les valeurs de paramétrage à la WEBbox. 3-2-2. Installation détaillée 3-2-2-1. Réseau

Statique : sélectionné lorsque la configuration réseau de la WEBbox estréglée sur IP statique (IP publique ou IP privée). DHCP : sélectionné lorsque la configuration réseau de la WEBbox est régléesur modem câble. PPPoE : sélectionné lorsque la configuration réseau de la WEBbox est régléesur ADSL.Permet de définir le nom de la WEBbox. Le nom de la WEBbox s’affiche dans le coinsupérieur gauche de l’écran lorsque vous y accédez via Internet Explorer. Le nom peutcomporter jusqu’à 23 caractères.Champ permettant de saisir l’adresse IP. N’est utilisé qu’avec les adresses IP statiques.Masque de sous-réseau N’est utilisé qu’avec les adresses IP statiques.Permet de saisir le masque de sous-réseau.✤ N’est utilisé qu’avec les adresses IP statiques.Adresse IPMasque desous-réseauNom duserveurPasserelleType IP18 Video WEBbox 03 Visionneuse multi-canal WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 03

3) Le mode Admin est lancé tel qu’indiqué ci-dessous dès que vous avez saisi un ID et

un Mot de passe valide. réglez le type IP sur “Statique” et saisissez l’adresse IP, le masque de sous-réseau, la passerelle, le serveur DNS, le port TCP et le port HTTP (consultez Réseau en mode Admin). Si vous n’êtes pas habilité à utiliser la recherche SNS, ou si les valeurs saisies sont erronées, il vous sera impossible de transmettre des images depuis la WEBbox ou d’installer la WEBbox sur le web. Saisissez les valeurs correctes après avoir contacté votre Administrator réseau. Nous vous conseillons, dans la mesure du possible, d’utiliser les valeurs par défaut pour le serveur DNS, le port TCP et le port HTTP.

4) Appuyez sur le bouton “Enregistrer” pour appliquer les valeurs de paramétrage à la

WEBbox. Lorsque les valeurs de paramétrage sont saisies et enregistrées sur la WEBbox, une fenêtre telle que celle montrée ci-dessous apparaît. Cliquez sur le bouton “Oui” pour redémarrer la WEBbox. Le redémarrage demande environ une minute. L’adresse MAC disparaît de la recherche SNS. Cliquez sur le bouton Actualiser après environ une minute pour confirmer le succès du redémarrage.

2. Modem câble (DHCP)

Pour les utilisateurs accédant à Internet via un modem câble, il est possible de configurer le réseau à l’aide d’un serveur DHCP. Dans une configuration réseau utilisant un serveur DHCP, vous pouvez accéder à la WEBbox grâce au nom de domaine (ex. : n300000.websamsung.net) automatiquement enregistré sur notre serveur DDNS. Vous n’avez donc pas besoin de saisir l’adresse IP, le masque de sous-réseau et la passerelle dans l’onglet Réseau de la Recherche SNS. Le nom de domaine unique de la WEBbox est automatiquement enregistré sur notre serveur DDNS lorsqu’un modem câble est connecté. De plus, en mode Admin, le type IP est réglé par défaut sur “DHCP”. Par conséquent, vous pouvez lancer la WEBbox sans équipement de configuration.

1) Connectez la WEBbox à Internet à l’aide d’un câble direct ou d’un câble simulateur

de modem tel qu’indiqué dans l’illustration ci-dessous, puis connectez une caméra ou une caméra de télévision en circuit fermé au moyen d’un câble coaxial.

2) Lancement de la recherche SNS.

A. Le routeur IP n’est pas utilisé :

1. Ligne privée (IP statique)

Il est possible d’accéder à la WEBbox via Internet Explorer en utilisant une IP fixe (ligne privée) attribuée par un FAI (fournisseur d’accès Internet). L’adresse IP, le masque de sous- réseau, la passerelle et le serveur DNS situés dans l’onglet Réseau en mode Admin concernent la configuration d’un réseau général et permettent de prendre en charge la plupart des fonctions telles que la transmission d’images et d’autres signaux. Vous devez, par conséquent, saisir ces valeurs. La configuration réseau utilisant des lignes privées garantit un flux réseau stable. C’est pourquoi nous vous recommandons, dans la mesure du possible, d’utiliser la WEBbox sur des lignes privées. Pour les IP fixes, le FAI vous indique l’adresse IP (IP publique), le masque de sous-réseau,la passerelle et l’IP du serveur DNS. Vous devez saisir ces valeurs.Le PC et la WEBbox doivent être connectés au réseau local.Coaxial Cable Direct LAN CableDirect or Cross-overLAN CableCAMERA HUB WEBboxINTERNET20 Video WEBbox 03 Visionneuse multi-canal WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 03

Les utilisateurs ADSL peuvent configurer le réseau en utilisant le protocole PPPoE. Pour configurer un réseau utilisant l’ADSL, vous pouvez accéder à la WEBbox grâce au nom de domaine (ex. : n300000.websamsung.net) automatiquement enregistré sur notre serveur DDNS. Vous n’avez donc pas besoin de saisir l’adresse IP, le masque de sous-réseau et la passerelle dans l’onglet Réseau du mode Admin. Le nom de domaine unique de la WEBbox est automatiquement enregistré sur notre serveur DDNS lorsqu’un modem ADSL est connecté.

1) Connectez un PC à la WEBbox (Cf. SNS Searcher). Le PC et la WEBbox doivent

être connectés sur un réseau local.

2) Lancement de la recherche SNS.

3) Le mode Admin est lancé tel qu’indiqué ci-dessous dès que vous avez saisi un ID et

un Mot de passe valide. Réglez le type IP sur “PPPoE” pour faire apparaître la fenêtre de connexion ADSL. Saisissez l’ID utilisateur et le mot de passe ADSL puis les ports TCP et HTTP dans l’onglet Réseau du mode Admin (consultez Réseau en mode Admin). Si vous n’êtes pas un utilisateur autorisé, ou si les valeurs saisies sont erronées, il vous sera impossible de transmettre des images depuis la WEBbox ou d’installer la WEBbox sur le web. Saisissez les valeurs correctes après avoir contacté votre Administrateur réseau. Nous vous conseillons, dans la mesure du possible, d’utiliser les valeurs par défaut pour le serveur DNS, le port TCP et le port HTTP.

1) Connectez tel qu’indiqué dans l’illustration ci-dessous et remettez le système sous tension en

veillant à respecter l’ordre suivant : caméra de télévision en circuit fermé WEBbox modem câble.

2) Vérifiez la LED DHCP de la WEBbox. Si la LED DHCP s’éteint plusieurs minutes

après que l’appareil ait été allumé ou éteint depuis le début, cela signifie que le nom de domaine unique n’a pas été enregistré sur notre serveur DDNS. Éteignez le modem câble et patientez environ 10 minutes avant de le rallumer. Lorsque l’installation est terminée avec succès, la LED DHCP reste allumée. Affiche le type d’alimentation électrique. Permet d’afficher le fonctionnement de la LED dans les configurations réseau utilisant une IP dynamique (Modem câble ou ADSL).

Deux clignotements par seconde : aucune adresse IP n’est attribuée.

Un clignotement par seconde : l’adresse IP est attribuée.

Un clignotement toutes les deux secondes : le nom de domaine unique (statique, modem câble, ADSL) de la WEBbox n’a pas été signalé depuis notre serveur DDNS, ou la communication n’est pas autorisée car des IP ont été attribuées (DHCP, PPPoE).

ON : l’installation du modem câble/ADSL est terminée.

OFF : configuration en réseau privé utilisant des lignes privées ou des routeurs IP. Affiche l’état du lien réseau. Lorsque le câble réseau est correctement connecté à la WEBbox, la LED s’allume. ON : Le lien réseau est établi. Clignotante : réception ou transmission de données en cours. Indique le débit du réseau. ON : 100 Base-T OFF : 10 Base-T LIEN 10/100 DHCP ALIMENTA TION

La première fois que la WEBbox est configurée pour le mode DHCP, plusieurs minutespeuvent être nécessaires pour que la WEBbox reçoive l’IP et l’enregistre sur le serveurDDNS. Le clignotement continu de la LED DHCP n’indique pas qu’une erreur estapparue. Veuillez patienter quelques minutes.La connexion peut être refusée parce que l’IP n’est pas reçue depuis le FAI du modemcâble. Dans ce cas, éteignez le modem câble et la WEBbox et patientez au moins 10secondes avant de les redémarrer. Puis, essayez de nouveau de vous connecter. La première fois que la WEBbox est configurée pour le mode DHCP, plusieurs minutespeuvent être nécessaires pour que la WEBbox reçoive l’IP et l’enregistre sur le serveurDDNS. Le clignotement continu de la LED DHCP n’indique pas qu’une erreur estapparue. Veuillez patienter quelques minutes.La connexion peut être refusée parce que l’IP n’est pas reçue depuis le FAI du modemcâble. Dans ce cas, éteignez le modem câble et la WEBbox et patientez au moins 10secondes avant de les redémarrer. Puis, essayez de nouveau de vous connecter.❿ Tableau de fonctionnement des LED de la WEBbox Coaxial Cable Coaxial Cable Cable Modem WEBbox INTERNET CAMERA INTERNET Coaxial Cable Coaxial Cable Cable Modem WEBbox CAMERA22 Video WEBbox 03 Visionneuse multi-canal WEBbox Visionneuse multi-canal WEBbox 03 Video WEBbox Guide de l’utilisateur

Affiche le type d’alimentation électrique. Permet d’afficher le fonctionnement de la LED dans les configurations réseau utilisant une IP dynamique (Modem câble ou ADSL).

Deux clignotements par seconde : aucune adresse IP n’est attribuée.

Un clignotement par seconde : l’adresse IP est attribuée.

Un clignotement toutes les deux secondes : le nom de domaine unique (statique, modem câble, ADSL) de la WEBbox n’a pas été signalé depuis notre serveur DDNS, ou la communication n’est pas autorisée car des IP ont été attribuées (DHCP, PPPoE).

ON : l’installation du modem câble/ADSL est terminée.

OFF : Configuration en réseau privé utilisant des lignes privées ou des routeurs IP. Affiche l’état du lien réseau. Lorsque le câble réseau est correctement connecté à la WEBbox, la LED s’allume.

ON : Le lien réseau est établi.

Clignotante : réception ou transmission de données en cours. Indique le débit du réseau.

OFF : 10 Base-T LIEN 10/100 DHCP ALIMENTA TION ❿ Tableau de fonctionnement des LED de la WEBboxIl est impossible de se connecter à l’aide du nom de domaine si l’adresse du serveur DNSd’un PC n’est pas définie. Définissez l’adresse du serveur DNS en prenant contact avecvotre Administrateur réseau. Pour accéder à la WEBbox à l’aide d’un modem ADSL, vous devez saisir le Nomd’utilisateur et le Mot de passe, ainsi que les informations de connexion enregistrées parl’utilisateur ou fournies par le FAI. Si ces informations de connexion sont erronées, vousne pourrez pas afficher les images de la WEBbox. Le domaine de serveur est automatiquement enregistré sur notre serveur DDNS afin queles utilisateurs ne puissent pas le modifier eux-mêmes.

4) Appuyez sur le bouton “Enregistrer” pour appliquer les valeurs de paramétrage à la

WEBbox. Lorsque les valeurs de paramétrage sont saisies et enregistrées sur la WEBbox, une fenêtre telle que celle montrée ci-dessous apparaît. Cliquez sur le bouton “Oui” pour redémarrer la WEBbox. Le redémarrage demande environ une minute. L’adresse MAC disparaît de la recherche SNS. Cliquez sur le bouton Actualiser après environ une minute pour confirmer le succès du redémarrage.

5) Connectez la WEBbox au modem ADSL à l’aide d’un direct cable ou d’un câble

simulateur de modem tel qu’indiqué dans l’illustration ci-dessous, puis connectez une caméra ou une caméra de télévision en circuit fermé au moyen d’un câble coaxial.

6) Vérifiez la LED DHCP de la WEBbox. Si la LED DHCP s’éteint plusieurs minutes

après que l’appareil ait été allumé ou éteint depuis le début, cela signifie que le nom de domaine unique n’a pas été enregistré sur notre serveur DDNS. Éteignez le modem ADSL et patientez environ 10 minutes avant de le rallumer. Lorsque l’installation est terminée avec succès, la LED DHCP reste allumée. Coaxial CableCoaxial CableADSL ModemWEBboxCAMERAINTERNET24 Video WEBbox 03 Visionneuse multi-canal WEBbox Visionneuse multi-canal WEBbox

Video WEBbox Guide de l’utilisateur

2) Connectez la ligne privée au routeur tel qu’indiqué dans l’illustration ci-dessous,

puis connectez la WEBbox et le PC. Puis, connectez la caméra à l’aide d’un câble coaxial.

3) Lancez le programme d’installation du routeur.

Cf. la section Installation du routeur située dans l’Annexe.

4) Réglez le type d’IP du routeur sur “P fixe”

Cf. la section Installation du routeur située dans l’Annexe.

5) Saisissez les éléments de configuration du réseau, tels que l’adresse IP, le masque

de sous- réseau, la passerelle et le serveur DNS du routeur, qui permet l’accès externe au routeur (contactez l’Administrateur réseau).

Cf. la section Installation du routeur située dans l’Annexe.

6) Configurez la transmission du port entre les WEBbox et le routeur en saisissant l’IP

privée et les ports TCP et HTTP de la WEBbox.

Cf. la section Installation du routeur située dans l’Annexe.

7) Redémarrez le routeur.

Cf. la section Installation du routeur située dans l’Annexe.

8) Lancement de la recherche SNS.

Il est possible d’accéder à la WEBbox via Internet Explorer à l’aide de l’un des routeurs hôtes si des IP fixes (lignes privées) de FAI (fournisseurs d’accès Internet) sont attribuées aux routeurs. L’adresse IP, le masque de sous-réseau, la passerelle, le port TCP et le port HTTP de l’onglet Réseau du mode Admin doivent être paramétrés sur les valeurs saisies lors de l’acheminement au port du routeur. Paramètre les noms de domaine (par ex., n300000.websamsung.net) qui sont automatiquement enregistrés sur notre serveur DDNS, ou les adresses IP des routeurs, afin d’accéder aux WEBbox. Le serveur DNS connecte la WEBbox à notre serveur DDNS, en enregistrant le nom de domaine unique de la WEBbox. Par conséquent, vous devez accéder aux serveurs DNS pour accéder aux WEBBxox à l’aide des noms de domaine. Nous vous conseillons d’utiliser les valeurs par défaut. B. Le routeur IP est utilisé : Lorsque la configuration réseau utilisée pour installer la WEBbox met en oeuvre des routeurs, il est possible de faire fonctionner la WEBbox en utilisant l’un des hôtes réseau privés internes. Dans ce cas, puisque la WEBbox est actionnée à l’aide d’un hôte réseau privé interne, elle doit avoir une IP fixe interne quel que soit le type de réseau externe (IP fixe, modem câble, PPPoE). Configurer un réseau à l’aide de routeurs est très compliqué. Par conséquent, vous devez configurer le réseau avec précision en vous référant aux manuels du routeur ou à la procédure d’installation du routeur décrite en annexe de ce document. Lorsque la WEBbox est actionnée via un routeur IP, les IP ou les ports ne sont pasautomatiquement atrtribués différemment par le PC. Les utilisateurs doivent saisirdirectement les IP ou les ports à l’aide du programme d’installation du routeur IP. Saisissezavec précision les adresses IP ou les ports dans l’ordre indiqué par les manuels du routeurou par la procédure d’installation du routeur décrite en annexe de ce document.

1) Sélecitonnez l’option “Recevoir automatiquement l’adresse IP” dans la fenêtre

Configuration des Propriétés IP du PC Administrateur, tel qu’indiqué ci-après. La fenêtre Configuration des propriétés IP est comprise dans l’élément Configuration de l’environnement réseau du Panneau de contrôle. Coaxial CableCoaxial CableCAMERA

1) Sélecitonnez l’option “Recevoir automatiquement l’adresse IP” dans la fenêtre

Configuration des Propriétés IP du PC Administrateur, tel qu’indiqué ci-après. La fenêtre Configuration des propriétés IP est comprise dans l’élément Configuration de l’environnement réseau du Panneau de contrôle.

2) Connectez le modem ADSL au routeur tel qu’indiqué dans l’illustration ci-dessous, puis

connectez la WEBbox et le PC au port du routeur. Puis, connectez la caméra à l’aide d’un câble coaxial.

3) Lancez le programme d’installation du routeur.

✤ Cf. la section Installation du routeur située dans l’Annexe.

4) Réglez le type d’IP du routeur sur ‘IP fixe’

✤ Cf. la section Installation du routeur située dans l’Annexe.

5) Saisissez les éléments de configuration du réseau, tels que l’adresse IP, le masque

de sous- réseau, la passerelle et le serveur DNS du routeur, qui permet l’accès externe au routeur (contactez l’Administrateur réseau). ✤ Cf. la section Installation du routeur située dans l’Annexe.

9) Le mode Admin est lancé tel qu’indiqué ci-dessous dès que vous avez saisi un ID et

un Mot de passe valide. Réglez le type IP sur “Statique” et saisissez l’IP privée et les ports TCP et HTTP de la WEBbox, tels qu’ils ont été saisis dans le paramètre Transmission de port. Indiquez le masque de sous-réseau et la passerelle du routeur dans les champs correspondants. Si vous n’êtes pas un utilisateur autorisé, ou si les valeurs saisies sont erronées, il vous sera impossible de transmettre des images depuis la WEBbox ou d’installer la WEBbox sur le web. Saisissez les valeurs correctes après avoir contacté votre Administrateur réseau. Nous vous conseillons, dans la mesure du possible, d’utiliser les valeurs par défaut pour le serveur DNS.

10) Appuyez sur le bouton “Enregistrer” pour appliquer les valeurs de paramétrage à la

WEBbox. Lorsque les valeurs de paramétrage sont saisies et enregistrées sur la WEBbox, une fenêtre telle que celle montrée ci-dessous apparaît. Cliquez sur le bouton “Oui” pour redémarrer la WEBbox. Le redémarrage demande environ une minute. L’adresse MAC disparaît de la recherche SNS. Cliquez sur le bouton Actualiser après environ une minute pour confirmer le succès du redémarrage. Il est impossible de se connecter à l’aide du nom de domaine si l’adresse du serveur DNSd’un PC n’est pas définie. Définissez l’adresse du serveur DNS en prenant contact avecvotre Administrateur réseau.IP RouterADSL ModemDirect or Cross-overLAN CableCoaxial CableCoaxial CableCAMERAWEBbox VCR

INTERNET28 Video WEBbox 03 Visionneuse multi-canal WEBbox Visionneuse multi-canal WEBbox

Video WEBbox Guide de l’utilisateur

10) Appuyez sur le bouton “Enregistrer” pour appliquer les valeurs de paramétrage à

la WEBbox. Lorsque les valeurs de paramétrage sont saisies et enregistrées sur la WEBbox, une fenêtre telle que celle montrée ci-dessous apparaît. Cliquez sur le bouton “Oui” pour redémarrer la WEBbox. Le redémarrage demande environ une minute. L’adresse MAC disparaît de la recherche SNS. Cliquez sur le bouton Actualiser après environ une minute pour confirmer le succès du redémarrage.

1) Sélecitonnez l’option “Recevoir automatiquement l’adresse IP” dans la fenêtre

Configuration des Propriétés IP du PC Administrateur, tel qu’indiqué ci-après. La fenêtre Configuration des propriétés IP est comprise dans l’élément Configuration de l’environnement réseau du Panneau de contrôle. Il est impossible de se connecter à l’aide du nom de domaine si l’adresse du serveur DNSd’un PC n’est pas définie. Définissez l’adresse du serveur DNS en prenant contact avecvotre Administrateur réseau.La connexion peut être refusée parce que l’IP n’est pas reçue depuis le FAI du modemcâble. Dans ce cas, éteignez le modem câble et la WEBbox et patientez au moins 10secondes avant de les redémarrer. Puis, essayez de nouveau de vous connecter.

6) Configurez la transmission du port entre les WEBbox et le routeur en saisissant l’IP

privée et les ports TCP et HTTP de la WEBbox. ✤ Cf. la section Installation du routeur située dans l’Annexe.

7) Redémarrez le routeur.

✤ Cf. la section Installation du routeur située dans l’Annexe.

8) Lancement de la recherche SNS.

9) Le mode Admin est lancé tel qu’indiqué ci-dessous dès que vous avez saisi un ID et

un Mot de passe valide. Réglez le type IP sur “Statique” et saisissez l’IP privée et les ports TCP et HTTP de la WEBbox, tels qu’ils ont été saisis dans le paramètre Transmission de port. Indiquez le masque de sous-réseau et la passerelle du routeur dans les champs correspondants. Si vous n’êtes pas un utilisateur autorisé, ou si les valeurs saisies sont erronées, il vous sera impossible de transmettre des images depuis la WEBbox ou d’installer la WEBbox sur le web. Saisissez les valeurs correctes après avoir contacté votre Administrateur réseau. Nous vous conseillons, dans la mesure du possible, d’utiliser les valeurs par défaut pour le serveur DNS.30 Video WEBbox 03 Visionneuse multi-canal WEBbox Visionneuse multi-canal WEBbox

Video WEBbox Guide de l’utilisateur

9) Le mode Admin est lancé tel qu’indiqué ci-dessous dès que vous avez saisi un ID et

un Mot de passe valide. Réglez le type IP sur “Statique” et saisissez l’IP privée et les ports TCP et HTTP de la WEBbox, tels qu’ils ont été saisis dans le paramètre Transmission de port. Indiquez le masque de sous-réseau et la passerelle du routeur dans les champs correspondants. Si vous n’êtes pas un utilisateur autorisé, ou si les valeurs saisies sont erronées, il vous sera impossible de transmettre des images depuis la WEBbox ou d’installer la WEBbox sur le web. Saisissez les valeurs correctes après avoir contacté votre Administrateur réseau. Nous vous conseillons, dans la mesure du possible, d’utiliser les valeurs par défaut pour le serveur DNS.

10) Appuyez sur le bouton “Enregistrer” pour appliquer les valeurs de paramétrage à

la WEBbox. Lorsque les valeurs de paramétrage sont saisies et enregistrées sur la WEBbox, une fenêtre telle que celle montrée ci-dessous apparaît. Cliquez sur le bouton “Oui” pour redémarrer la WEBbox. Le redémarrage demande environ une minute. L’adresse MAC disparaît de la recherche SNS. Cliquez sur le bouton Actualiser après environ une minute pour confirmer le succès du redémarrage. Il est impossible de se connecter à l’aide du nom de domaine si l’adresse du serveur DNS d’un PC n’est pas définie. Définissez l’adresse du serveur DNS en prenant contact avec votre Administrateur réseau. La connexion peut être refusée parce que l’IP n’est pas reçue depuis le FAI du modem câble. Dans ce cas, éteignez le modem câble et la WEBbox et patientez au moins 10 secondes avant de les redémarrer. Puis, essayez de nouveau de vous connecter.

2) Connectez le modem ADSL au routeur tel qu’indiqué dans l’illustration ci-dessous,

puis connectez la WEBbox et le PC au port du routeur. Puis, connectez la caméra à l’aide d’un câble coaxial.

3) Lancez le programme d’installation du routeur.

✤ Cf. la section Installation du routeur située dans l’Annexe.

4) Réglez le type d’IP du routeur sur ‘IP fixe’

✤ Cf. la section Installation du routeur située dans l’Annexe.

5) Saisissez les éléments de configuration du réseau, tels que l’adresse IP, le masque

de sous- réseau, la passerelle et le serveur DNS du routeur, qui permet l’accès externe au routeur (contactez l’Administrateur réseau). ✤ Cf. la section Installation du routeur située dans l’Annexe.

6) Configurez la transmission du port entre les WEBbox et le routeur en saisissant l’IP

privée et les ports TCP et HTTP de la WEBbox. ✤ Cf. la section Installation du routeur située dans l’Annexe.

7) Redémarrez le routeur.

✤ Cf. la section Installation du routeur située dans l’Annexe.

8) Lancement de la recherche SNS.

ADSL Modem IP RouterWEBbox VCR CAMERA INTERNETCoaxial CableDirect or Cross-overLAN CableCoaxial Cable32 Video WEBbox 03 Visionneuse multi-canal WEBbox Visionneuse multi-canal WEBbox

Video WEBbox Guide de l’utilisateur Sélectionnez l’onglet Vidéo dans les Propriétés de la recherche SNS pour faire apparaître la fenêtre suivante. Dans cette fenêtre vous pouvez paramétrer la qualité et la résolution de l’image. Il est nécessaire de cliquer sur la touche ‘Save’ pour appliquer les valeurs de paramétrage á WEBbox. 3-2-2-3. Vidéo Permet de régler l’heure locale de la zone dans laquelle la WEBbox estinstallée.Permet de régler la qualité de l’image. Pour configurer une qualité supérieure,la taille des données à transférer devient plus importante de sorte que lenombre d’images à transférer est considérablement réduit. Nous vousconseillons, par conséquent, de régler le nombre d’images approprié enfonction de votre environnement réseau.✤ La valeur par défaut est Normal.Permet de régler la résolution (160x120, 320x240, 640x480). Pour desrésolutions plus élevées, la taille des données à transférer augmente de sorteque le nombre d’images à transférer diminue de manière significative. ✤ La valeur par défaut est 320x240.Pour la configuration 422, la qualité des images s’améliore, mais la taille desdonnées à transférer augmente.✤ La valeur par défaut est 420.Permet de régler la luminosité de l’écran (0~10 000).✤ La valeur par défaut est 4000.Taille del’imageFormat YUVQualitéd’imageLuminositéFuseauhoraire

Sélectionnez l’onglet Capteur dans les Propriétés de la recherche SNS pour faire apparaître la fenêtre suivante. Dans cette fenêtre, vous pouvez configurer l’activation des capteurs et des ports du capteur et des alarmes. Lorsqu’un évènement survient, l’alarme se déclenche. Si l’administrateur ou l‘utilisateur surveille les écrans à l’aide de la visionneuse WEBbox sur leur PC, les images en mouvement sont enregistrées des 10 secondes précédant l’alarme aux 10 secondes suivant l’alarme. Il est nécessaire de cliquer sur le bouton “Enregistrer” pour appliquer les valeurs de paramétrage à la WEBbox. 3-2-2-2. Capteur Permet l’activation du capteur.Permet de régler l’ouverture/la fermeture normale du capteur.Consultez le manuel du capteur pour l’installation.Règle l’ouverture/fermeture normale des alarmes telles que l’Alarme.Consultez le manuel du capteur pour l’installation.Envoie des images fixes à un serveur SMTP et à une adresse de courriel prédéfinis si unévènement déclenche l’un des capteurs installés. Les images sont transférées de lamanière suivante. Une image 10 minutes avant l’alarme Une image 5 minutes avant l’alarme Une image au moment de l’alarme Une image après l’alarme❋ Envoyez de 2 à 4 imagesChamp permettant de saisir le nom du serveur SMTP.Champ permettant de saisir l’ID utilisateur.Champ permettant de saisir le mot de passe de l’utilisateur.Champ permettant de saisir de nouveau le mot de passe de l’utilisateur.Champ permettant de saisir l’adresse de courriel à laquelle vous pouvez recevoir des images.Envoi d’uncourrield’alarme viale serveur SMTP Serveur SMTPNom de compteMot de passePort d’entréePort desortieConfirmer lemot depasseAdresse decourrielActiver lecapteur

Si la situation réseau n’est pas bonne, la fonction SMTP ne fonctionne pas correctement.Visionneuse multi-canal WEBbox 03

Video WEBbox Video WEBbox Guide de l’utilisateur

03 Visionneuse multi-canal WEBbox

Sélectionnez l’onglet PTZ dans les Propriétés de la recherche SNS pour faire apparaître la fenêtre suivante. Cette fenêtre concerne le protocole de communication RS-485. Dans cette fenêtre, vous pouvez définir les formats des périphériques (caméra, Rx) à connecter au protocole de communication RS-485. Il est nécessaire de cliquer sur le bouton “Enregistrer” pour appliquer les valeurs de paramétrage à la WEBbox.

Permet de sélectionner le type de protocole de communication.✤ La valeur par défaut est “SAMSUNG”.Permet de définir l’adresse RS-485. La plage de réglage va de 0 à 255.✤ La valeur par défaut est “0”.Permet de régler la vitesse de communication. La plage de réglage va de 110 à115 200.✤ La valeur par défaut est “9600”.Permet de définir la taille des données à transférer. La plage de réglage va de7 à 8.✤ La valeur par défaut est “8”.Il s’agit d’une méthode de contrôle des erreurs. Peut être réglé sur Aucun, Pairou Impair.✤ La valeur par défaut est “Aucun”.Règle les octets d’arrêt. La plage de réglage va de 1 à 2.✤ La valeur par défaut est “1”.Permet de régler ce paramètre sur Aucun ou Matériel.✤ La valeur par défaut est “Aucun”.Soit Half Duplex, soit Full Duplex.✤ La valeur par défaut est “Half Duplex”.Octetsd’arrêtOctets dedonnéesAdresseDébit enbaudsParitéContrôle de flux Mode Type

Sélectionnez l’onglet Utilisateur dans les Propriétés du mode Admin pour faire apparaître la fenêtre suivante. Dans cette fenêtre, vous pouvez définir l’ID et le Mot de passe utilisateur ainsi que le Mot de passe administrateur permettant d’accéder à la WEBbox. L’ID utilisateur et le Mot de passe soint utilisés pour transférer des images en mouvement et ce, uniquement afin de visualiser des images après avoir accédé à la WEBbox via Internet Explorer. L’ID Administrateur et le Mot de passe sont utilisés pour transmettre des images en mouvement et exécuter le mode Admin après avoir accédé à la WEBbox via Internet Explorer, ou pour lancer le mode Admin dans la recherche SNS. 3-2-2-5. Utilisateur Permet de supprimer des comptes utilisateurs. Le compte Administrateur nepeut être supprimé.Permet de saisir et d’ajouter des ID utilisateurs et des mots de passe. Le mot“root” ne peut être utilisé comme ID utilisateur. L’ID utilisateur doit comporter 8caractères maximum (lettres, chiffres ou combinaison des deux). La casse n’estpas prise en compte.Permet de modifier les ID et les mots de passe des administrateurs et desutilisateurs. L’ID utilisateur doit comporter 8 caractères au maximum (lettres,chiffres ou combinaison des deux). AjouterModifierSupprimerFaites attention lorsque vous manipulez les ID et les mots de passe utilisateur etadministrateur : la communication de ces informations entraîne l’interruption de latransmission vidéo ainsi que d’autres pannes lorsque certains paramètres sont modifiés demanière non autorisée. La communication de ces informations peut également constituer uneviolation de la vie privée. Connectez la WEBbox installée sur un réseau LAN ou WAN à la visionneuse multi-canal WEBbox.

Cliquez sur l’icône Installation de la visionneuse pour faire apparaître la fenêtre ci-dessous. ❋ Si vous modifiez le nom WEBbox via l'explorateur SNS Searcher, veuillez redémarrer le programme du Lecteur multi-canal. En effet, le nom cible WEBbox des Paramètres du Lecteur n'est pas modifié

3-3. Configuration de l’affichage 3-3-1. Enregistrement N° Nom de l’icône Description DéfautIl s’agit de l’onglet d’enregistrement de la WEBbox.Permet d’enregistrer une nouvelle WEBbox.Permet de supprimer la WEBbox enregistrée.Permet d’apporter des modifications à la WEBbox enregistrée.Permet de quitter le mode Installation de la visionneuse.Il s’agit de l’onglet d’installation de la Visionneuse.Enregistrement1

NouveauSupprimerModifierFermerInstallation de lavisionneuse Video WEBbox Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox

La configuration du WAN est utilisée pour modifier les paramètres de la WEBbox distante. (Il ne peut être utilisé pour l’installation initiale de la WEBbox). Cliquez sur “WAN” en bas de l’écran par défaut de la recherche SNS pour faire apparaître la fenêtre suivante.

Saisissez l’adresse IP ou le Nom de domaine, le port (TCP) ainsi que le Nom d’utilisateur et le Mot de passe de la WEBbox à installer, puis cliquez sur”OK”. Vous pouvez alors configurer le Réseau, le Capteur, la Vidéo, le PTZ et l’Utilisateur ainsi que le processus de mise à jour Internet. La méthode d’utilisation de réseau étendu est la même que celle de la recherche SNS. 3-2-3. Installation d’un réseau étendu (WAN) Video WEBbox Guide de l’utilisateur

Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox

Modifier les propriétés de la WEBbox

1) Cliquez sur l’IP de la WEBbox à modifier à l’aide de la souris.

2) Cliquez sur “Modifier” pour faire apparaître la fenêtre ci-dessous.

3) Modifier les propriétés (Adresse IP, n° de port, démarrage, ID et mot de passe).

4) Cliquez sur “OK” une fois les modifications terminées. Si vous cliquez sur “Fermer”

au lieu de “OK”, les propriétés ne sont pas modifiées.

5) Vérifiez si la WEBbox a été modifiée dans la liste de la fenêtre d’Enregistrement. Si

la connexion est refusée ou que le réseau est hors connexion, la WEBbox n’est pas enregistrée.

Cliquez sur le bouton “Fermer” (5) pour quitter le mode Installation de la visionneuse.

1) Cliquez sur “Nouveau” pour faire apparaître la fenêtre ci-dessous.

2) Saisissez l’adresse IP, le n° de port TCP, l’ID et le Mot de passe de la WEBbox pour

vous connecter. Pour afficher immédiatement les images au démarrage de la visionneuse multi-canal WEBbox, cochez la case “Démarrage”.

3) Cliquez sur “OK”.

4) Vérifiez si la WEBbox figure dans la liste de la fenêtre d’Enregistrement. Si la

connexion est refusée ou que le réseau est hors connexion, la WEBbox n’est pas enregistrée.

1) Cliquez sur l’IP de la WEBbox à supprimer à l’aide de la souris.

2) Cliquez sur “Supprimer” pour faire apparaître la fenêtre ci-dessous.

3) Cliquez sur “Oui” : la WEBbox sélectionnée est supprimée. Cliquez sur “Non” si

vous ne souhaitez pas supprimer la WEBbox.40 Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox

Déterminer le dossier d’enregistrement des images 1) Cliquez sur l’icône Désignation du dossier d’enregistrement des images (2) pourfaire apparaître la fenêtre suivante.2) Cliquez sur le chemin désiré, à l’aide de la souris, et appuyez sur “OK”3) Appuyez sur “Annuler” pour annuler la désignation.4) Appuyez sur le bouton Appliquer. 3-3-2. Installation de la visionneuse N° Nom de l’icône Description DéfautIl s’agit de l’onglet d’enregistrement de la WEBbox.Désigne les chemins pour enregistrer les fichiers images enregistrés. Emplacement par défaut ❿ c:\program files\WEBboxMulti-Channel ViewerIndique le nombre d’images à enregistrer par capture. La plage de réglage va de 1 à 3.Installation de la visionneuse.Permet d’installer la Visionneuse.Règle la durée avant changement d’image. La plage de réglageva de 5 à 30.Cliquez sur “monocanal”, et les images changent par un canal lorsque la fonction Séquence est activée.Désigne le chemin du dossier contenant le fichier logo de la visionneuse.Emplacement par défaut ❿ c:\program files\WEBboxMulti-Channel Viewer❋ Si vous souhaitez modifier le logo par défaut (c.-à-d., le logoSAMSUNG), supprimez le nom de dossier et cliquez sur le bouton Appliquer.Permet d’appliquer les modifications.Permet d’annuler les modifications.Enregistrement

Déterminer le dossierd’enregistrementvidéoVitesse dedéfilementFermerInstallation de lavisionneuseDurée deséquenceAppliquerAnnulerMonocanalDétermine ledossier de fichier logo

Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox

Appuyez sur l’icône Liste de WEBbox pour afficher l’IP ou le nom de domaine des WEBbox enregistrées.

Sélectionnez l’adresse IP ou le nom de domaine pour afficher les éléments des listes.

Appuyez sur l’icône Connexion pour afficher les images de la WEBbox concernée dans la fenêtre. Pour afficher plusieurs images, répétez la procédure ci-dessus. 3-4. Afficher les images de la WEBbox Une image est affichée par canal.

Désigne la durée de la séquence. 1) Indiquez la durée désirée dans la boîte de dialogue Réglage de la durée. La plagede réglage va de 5 à 30.2) Cliquez sur “monocanal”, et les images changent par un canal lorsque la fonctionSéquence est activée. Désigner le dossier image du logo1) Cliquez sur l’icône Désignation du dossier image du logo (9) pour faire apparaître lafenêtre suivante permettant de désigner le dossier de fichier.2) Cliquez sur le fichier du chemin désiré, à l’aide de la souris, et appuyez sur “OK”3) Appuyez sur “Annuler” pour annuler la désignation.4) Appuyez sur le bouton Appliquer. Cliquez sur le bouton Fermer (5) pour quitter le mode Installation de la visionneuse. Connect44 Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox

Appuyez sur l’icône Affichage 1. L’écran contenant le curseur de sélection des écrans s’affiche. (l’écran sélectionné parmi les 16 canaux s’affiche).

Lors de la première utilisation, les images (une en 640X480, une en 320X240 et une en 160X120) paramétrée dans la WEBbox s’affichent.

Appuyez sur l’icône Affichage 1 de nouveau pour afficher l’écran en mode Plein écran.(l’icône Affichage 1 est activée). 3-6-1. Affichage 1 Les images connectées à la Visionneuse seont affichées en séquence.1 Écran : 16 images sont affichées en séquence, une par canal.4 Écran : 4 images sont affichées sur une page et 4 pages changent en séquence.9 Écran : 9 images sont affectées à une page et 7 autres images sont affectées à lapage suivante. Les pages changent en séquence.16 Écran : Aucun changement. Cependant, si Configuration de la Visionneuse ”Duréede séquence” Monocanal est coché, 16 images changent en séquence parcanal.

Appuyez sur l’icône Afficher l’écran 1, 4, 9 et 16 pour arrêter le défilement séquentiel. 3-5. Séquence 3-6. Affichage N° Nom de l’icône Description Défaut Affiche l’image d’une WEBbox sélectionnée.Lorsque l’image de la WEBbox est affichée, elle peut l’être en plein écran en cliquant une fois sur l’image.4 écrans s’affichent, l’image sélectionnée incluse.Lorsque 16 canaux sont connectés ensembles, 16 images s’affichent sur quatre pages.9 écrans s’affichent, l’image sélectionnée incluse.Lorsque 16 canaux sont connectés ensembles, 16 images s’affichent sur deux pages. Cependant, la seconde page contient 7 images.16 images sont affichées.L’image s’affiche en mode Plein écran sans le cadre de la Visionneuse, et ce, indépendemment de la taille d’origine de l’image.Appuyez sur la touche “Echap” du clavier pour afficher l’image dans sa taille d’origine.

Affichage 1Affichage 4Affichage 9Affichage 16Affichage Pleinécran46 Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox

Appuyez sur l’icône Affichage 16. Toutes les images des 16 canaux s’affichent, vous permettant ainsi de voir toutes les images en même temps. 3-6-4. Affichage 16 Appuyez sur l’icône Plein écran des écrans 1, 4, 9 et 16 pour l’activer. Ce mode ne permet d’afficher que les images, sans icônes de menu ou cadre de visionneuse. N’utilisez ce mode que pour afficher des images.

Appuyez sur la touche “Echap” du clavier pour quitter ce mode. L’écran revient alors en mode écran 1, 4, 9 et 16 et les icônes de menu et le cadre de la visionneuse réapparaissent. 3-6-5. Affichage Plein écran

Appuyez sur l’icône Affichage 4. L’écran contenant le curseur de sélection s’affiche. Lorsque les images des canaux 1 à 4 sont sélectionnées, la première page s’affiche. Lorsque l’une des images des canaux 5 à 8 sont sélectionnées, la seconde page s’affiche. La troisième et la quatrième page s’affichent de la même manière. 3-6-2. Affichage 4

Appuyez sur l’icône Affichage 9. L’écran contenant le curseur de sélection s’affiche. Lorsque les images des canaux 1 à 9 sont sélectionnées, la première page s’affiche. Lorsque l’une des images des canaux 10 à 16 sont sélectionnées, la seconde page s’affiche. La troisième et la quatrième page s’affichent de la même manière. La seconde page n’affiche que 7 images. 3-6-3. Affichage 948 Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox Permet d’enregistrer les images affichées sur les écrans. Les images sont enregistrées de la manière suivante. 1) Sélectionnez l’image à enregistrer parmi les images affichées sur les écrans.2) Appuyez sur l’icône “Enregistrer” : “REC” apparaît sur l’écran OSD et l’image estenregistrée.3) Pour enregistrer d’autres images, sélectionnez l’image désirée et cliquez sur l’icône“Enregistrement”. L’enregistrement commence.- Si vous utilisez le dossier par défaut pour sauvegarder les images enregistrées, vouspouvez accéder au dossier par défaut de la manière indiquée ci-dessous.c:\Program Files\WEBbox Multi-Channel Viewer\Media Files- Les fichiers d’enregistrement sont créés avec une IP ou un nom de domaine toutes lesdix minutes, et les images sont enregistrées en continu.- L’enregistrement des images s’arrête lorsque l’espace disque disponible devientinférieur à 5GB.4) Pour arrêter l’enregistrement, sélectionnez le canal dont vous souhaitez arrêterl’enregistrement et cliquez de nouveau sur le bouton “Enregistrement”. 3-9. Enregistrement Lorsque l’espace disponible sur le disque dur est inférieur à 5GB, l’enregistrement s’arrêteautomatiquement. Pour enregistrer en continu, vérifiez l’espace disque disponible. Si unealarme se déclenche, l'enregistrement ne démarre pas : le canal se met à clignoter et lebuzzer émet un son. Fermez les images du canal contenant le curseur de sélection. La procédure est décrite ci-dessous. 1) Sélectionnez l’image à fermer parmi les images affichées.2) Cliquez sur l’icône “Fermer un canal “ pour faire apparaître le menu ci-dessous.3) Cliquez sur “Oui” pour refermer l’image du canal dans lequel se trouve le curseur.Les images situées derrière les images fermées passent au premier plan etremplissent l’écran. 4) Cliquez sur “Non” pour annuler le processus de fermeture des images. 3-7. Fermer un canal (Fermer l’écran sélectionné) Ouvre ou ferme l’écran affichant les informations relatives aux images, telles que l’heure et le nom du serveur, en format texte. 1) Appuyez sur l’icône “OSD” pour afficher les caractéristiques (heure, nom deserveur) en bas de chaque écran, comme indiqué ci-après.2) Appuyez de nouveau sur l’icône “OSD” pour refermer le mode “OSD”. 3-8. Affichage à l’écran50 Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox 4) Après avoir saisi votre texte dans le Bloc-Notes, appuyez sur “OK”. Le texte estenregistré et imprimé dans le champ Mémo en bas de la page à imprimer.5) Appuyez sur l’icône “Imprimer” situé en haut de l’écran d’impression. Le message“Transfert terminé” s’affiche et l’impression commence. Une message “Échjec dutransfert” s’affiche lorsque l’imprimante n’est pas définie. Dans ce cas, veuillezconfigurer l’imprimante. Enregistre une image fixe parmi d’autres sous forme de fichier JPEG. La procédure permettant de capturer l’image est décrite ci-dessous. 1) Sélectionnez l’image à capturer parmi les images affichées sur les écrans.2) Appuyez sur le bouton “Capturer”. Le chemin de répertoire où enregistrer et lenombre de cadres sont définis dans Capture d’image dans Installation de laVisionneuse. 3-11. Capture Permet d’imprimer une image de votre choix parmi les images en direct. Cependanrt, l’imprimante doit être installée et complètement configurée pour pouvoir imprimer une image fixe. La procédure d’impression est décrite ci- dessous. 1) Sélectionnez l’image à imprimer parmi les images affichées sur les écrans. 2) Cliquez sur “Imprimer” pour faire apparaître la fenêtre ci-dessous.3) Pour imprimer l’image avec un mémo, appuyez sur l’icône “A” située en haut del’écran Impression pour faire apparaître le Bloc-Notes. Saisissez le texte àimprimer. Le nombre maximum de caractères par ligne est de 70 caractères. 3-10. Impression52 Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox La configuration de la fonction Détection de mouvement est réalisée comme suit. 1) Sélectionnez les image pour lesquelles vous souhaitez activer ou désactiver ladétection de mouvement parmi les images affichées sur les écrans.2) Cliquez sur l’icône “Mouvement” pour faire apparaître la fenêtre ci-dessous.3) Cliquez sur “Enable Motion Detection”.4) Sélectionnez les valeurs optimales, modifiez les valeurs de la “Sensibilité de la plagede données “ ou la “Sensibilité de la zone de données”.5) Appuyez sur OK une fois l’installation terminée. Applique la détection de mouvementet referme la fenêtre.6) Appuyez sur “Annuler” pour annuler les modifications. La détection de mouvement fonctionne comme suit.1) Un mouvement est détecté dans une image où la détection de mouvement estactivée.2) Le curseur situé sur l’écran de l’image clignote en rouge.3) TLe mot “Mouvement” s’affiche en rouge à droite de chaque écran etl’enregistrement commence.- Les images sont enregistrées dans le même dossier (Alarme) que l’enregistrementPost/Pré alarme.4) Les images sont enregistrées dans le fichier Journal. Ce dernier contient lesinformations suivantes :- Date et heure de l’évènement- Adresse IP de la WEBbox concernée- Nom du fichier d’enregistrement Post/Pré alarme (cliquez sur ce fichier pourafficher immédiatement les images)✤ Voir la section Fichier journal pour de plus amples informations. Génère des alarmes par détection de mouvement dans les images de la WEBbox et procède à un enregistrement Pre/Post alarme. 3-12. Mouvement N° Fonctions Description Défaut Cliquez pour activer la détection de mouvement. Décochez pour la désactiver.Règle la sensibilité pour un pixel en mouvement. Il règle la sensibilité à détecter les différences entre le cadre précédent et le cadre actuel.Règle la sensibilité pour un pixel et les circonstances correspondantes de mouvement. Elle est utilisée pour déterminer la sensibilité au bruit.Affiche la sensibilité en nombres.Saisissez un chiffre de 0 à 100. Augmentez ou diminuez ce chiffre à l’aide de la touche n° 5.Augmente ou diminue les valeurs de sensibilitéLa zone ombrée de l’écran est soumise à la détection de mouvement.L’écran est divisé en 16 sections. Cliquez sur la section dans laquelle vous souhaitez activer la détection de mouvement et cliquez de nouveau dans la section pour désactiver cette fonction.La zone ombrée de l’écran est soumise à la détection de mouvement.L’écran est divisé en 16 sections. Cliquez sur la section dans laquelle vous souhaitez activer la détection de mouvement et cliquez de nouveau dans la section pour désactiver cette fonction Applique la détection de mouvement et referme la fenêtre.Fermer : ferme la configuration de la détection de mouvement.Annuler : ferme la fenêtre sans configurer la détection de mouvement.

ActiverSensibilité auxpixelsSensibilité auxbruitsValeur desensibilitéHaut/BasZone demouvementZone sansdétection demouvementFermer/Annuler OK54 Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox N° Nom de l’ICÔNE Description Défaut Contrôle la fonction PAN (PANORAMIQUE) de la caméra. Appuyez sur l’icône Droite et l’appareil se déplace vers la droite.Si le menu de l’appareil est allumé, le curseur du menu se déplace vers la droite ou les données sont modifiées.Permet d’ouvrir et de refermer le menu Caméra.Utilisé pour l’installation de la caméra.Appuyez une fois sur l’icône pour afficher le mode Menu de la caméra.Appuyez une nouvelle fois sur l’icône pour refermer le mode Menu de la caméra.La caméra effectue un balayage régulier dans un angle prédéfini.La caméra balaie régulièrement la position prédéfinie.Ouvre le sous-menu lorsque le menu de la caméra est ouvert.Zoom arrière (large) sur les images.Appuyez sur l’icône, et l’objectif élargit le plan des images. Permet d’effectuer un zoom rapproché (Téléobjectif) sur les images.Appuyez sur l’icône et l’objectif effectue un zoom rapproché (Téléobjectif) sur les images. Exécute la fonction Power Pan/Tilt.Règle la mise au point sur plus près. Lorsque la caméra utilise le mode Auto Focus, appuyez sur cette icône pour désactiver l’Auto Focus et activer le mode Mise au point manuelle.Règle la mise au point sur l’infini. Lorsque la caméra utilise le mode Auto Focus, appuyez sur cette icône pour désactiver l’Auto Focus et activer le mode Mise au point manuelle.Augmente ou diminue le numéro de présélection.Enregistre les données présélectionnées d’une caméra.Supprime les données présélectionnées d’une caméra.Déplace la fonction Pan/Tilt/Zoom d’une caméra en fonction des données présélectionnées.Exécute la fonction Modèle.Augmente ou diminue le numéro de données de modèle.

Menu On/Off Auto Scan EntréeZoom arrièreZoom avantFonction PowerPAN/TILTRapprochéInfiniSélectionner un n°de présélectionEnregistrerprésélectionSupprimerprésélectionDéplacer laprésélectionModèleSélectionner lenuméro de modèle

Commande les caméras Smart Dome. Description détaillée de l’icône✤ Consultez le manuel de la caméra Smaret Dome pour de plus amples informations. 3-13. RS-485 3-13-1. Description des icônes Consultez le manuel pour de plus amples informations.1. Configuration RS-485: conslutez la section PTZ de la recherche SNS dans ce manuel.2. Contrôle et installation de la caméra : consultez les manuels SCC-641 et SCC-643. N° Nom de l’ICÔNE Description Défaut Contrôle les fonctions PAN/TILT de la caméra simultanément.Appuyez sur l’icône Haut/Droite pour déplacer la caméra vers le |haut et vers la droite.Contrôle la fonction TILT (INCLINAISON) de la caméra. Appuyez sur l’icône Haut pour déplacer la caméra vers le haut. Si le menu de la caméra est activé, le curseur de menu bouge vers le haut.Contrôle les fonctions PAN/TILT de la caméra simultanément.Appuyez sur l’icône Haut/Gauche pour déplacer la caméra vers le haut et vers la gauche.Contrôle la fonction PAN (PANORAMIQUE) de la caméra. Appuyez sur l’icône Haut pour déplacer la caméra vers la gauche. Si le menu de la caméra est activé, le curseur de menu se déplace vers la gauche ou les données sont modifiées.Contrôle les fonctions PAN/TILT de la caméra simultanément.Appuyez sur l’icóne Gauche et l’appareil se déplace vers la gauche. Si le menu de l’appareil est allumé, le curseur du menu se déplace vers la gauche ou les données sont modifiées.Contrôle la fonction TILT (INCLINAISON) de la caméra. Appuyez sur l’icône Bas pour déplacer la caméra vers le bas. Si le menu de la caméra est activé, le curseur de menu bouge vers le bas.Contrôle les fonctions PAN/TILT de la caméra simultanément.Appuyez sur l’icône Bas/Gauche pour déplacer la caméra vers le bas et vers la droite.

Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox 1) Sélectionnez l’image sur laquelle vous souhaitez exécuter la fonction Pan/Tilt àl’aide du curseur.2) Déplacez la caméra dans la position désirée à l’aide des icônes 1 à 8. Vous pouvezalors voir les images prises par la caméra. 3-13-4. Lancement de la fonction PAN/TILT 1) Sélectionnez l’image sur laquelle vous voulez zoomer à l’aide du curseur.2) Déplacez le Zoom de l’objectif de la caméra sur Large~Télé à l’aide des icônes 13 et

3-13-5. Zoom avant/arrière Comment enregistrer des données présélectionnées ?1) Sélectionnez l’image à présélectionner, à l’aide du curseur.2) Réglez le numéro de données présélectionnées à l’aide de l’icône Sélectionner lenuméro de présélection (16).3) Déplacez l’image de la caméra dans la position désirée à l’aide des icônes 1 à 8.4) Déplacez le Zoom de l’objectif de la caméra à l’aide des icônes 13 et 14.5) Lorsque le réglage de l’image est terminé, appuyez sur l’icône Enregistrer laprésélection (17).6) La phrase “RÉINITIALISER x” s’affiche sur l’image et l’enregistrement des donnéesprésélectionnées est effectué.7) Vous pouvez enregistrer jusqu’à 128 positions en répétant la procédure ci-dessus. Comment afficher les images en utilisant des données préselectionnées ? Mode manuel 1) Sélectionnez le canal dans lequel vous souhaitez afficher les images à l’aide ducurseur.2) Réglez le numéro de données présélectionnées à l’aide de l’icône Sélectionner lenuméro de présélection (16).3) Sélectionnez “Déplacer” ; l’image se déplace et la phrase “RÉINITIALISER x”s’affiche. Mode Scan 1) Sélectionnez le canal dans lequel vous souhaitez afficher les images à l’aide ducurseur.2) Cliquez sur l’icône Scan (11). La caméra se déplace automatiquement selon laséquence définie dans les données présélectionnées.3) Pour quitter le mode Scan, cliquez de nouveau sur l’icône Scan (11). 3-13-6. Présélection et Scan

Consultez la section PTZ de la Recherche SNS. 3-13-2. Configuration du protocole de communications RS-485 ✤ Consultez le manuel de la caméra pour de plus amples informations. 1) Activez le Menu de la Caméra et sélectionnez le canal à régler à l’aide du curseur.2) Cliquez sur l’icône Menu (9) pour faire apparaître ce dernier.3) Sélectionnez les éléments désirés à l’aide des icônes Haut (2) et Bas (6).4) Lancez les éléments de configuration en appuyant sur l’icône “Entrée ” (12).5) Sélectionnez les éléments désirés à l’aide des icônes Haut (2) et Bas (6).6) Lancez les éléments de configuration détaillés en appuyant sur l’icône “Entrée ” (12).7) Change data by pressing the Up (2), Down (6), Left (4) and Right (8) Icons.8) Sélectionnez “Quitter” à l’aide des icônes Haut (2) et Bas (6). Puis, sélectionnez“Enregistrer” à l’aide des icônes Gauche (4) et Droite (8). Puis, appuyez sur l’icôneMenu pour enregistrer les données.9) Maintenez l’icône Menu enfoncée ; le menu supérieur s’affiche et le Menu Menu estdésactivé. Consultez le manuel de la caméra pour de plus amples informations. 3-13-3. Mode Installation de la caméra58 Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox

1) Sélectionnez le canal dans lequel vous souhaitez lancer la fonction Power Pan/Tilt à

2) Cliquez sur l’icône Power Pan/Tilt (15).

3) Cliquez sur la zone à déplacer vers le centre de l’écran à l’aide de la souris.

4) La zone sur laquelle vous avez cliqué se déplace vers le centre.

❋ Une erreur est possible si l'outil zoom est mal utilisé.❋ La fonction power P/T n'est disponible que sur les caméras SmartDome (SSC-64V 643) fabriquées après août 2004. 3-13-9. Lancement de la fonction Power PAN/TILT Déplacer vers le centre La zone est déplacée avec succès vers le centre.

1) Sélectionnez le canal dans lequel vous souhaitez utiliser le mode Auto à l’aide du

2) Sélectionnez le mode Auto dans le menu Caméra.

✤ Consultez le manuel de la caméra pour de plus amples informations.

3) Cliquez sur l’icône Auto (10) : la caméra se déplace sans cesse de la droite vers la

gauche selon l’angle prédéfini.

4) Pour quitter le mode Auto, cliquez de nouveau sur l’icône Auto (10).

3-13-7. Installation et démarrage du mode Auto

1) Sélectionnez le canal dans lequel vous souhaitez utiliser le mode Modèle à l’aide du

2) Sélectionnez le mode Modèle dans le menu Caméra.

✤ Consultez le manuel de la caméra pour de plus amples informations.

Sélectionnez le numéro sous lequel les données de modèles sont enregistrées à l’aide de l’icône Sélectionner un numéro de modèle (21).

4) Cliquez sur l’icône P (10) : la caméra se déplace conformément aux données

Pan/Tilt/Zoom prédéfinies.

5) Pour quitter le mode Modèle, cliquez de nouveau sur l’icône Modèle (20).

3-13-8. Installation et démarrage du mode Modèle60 Video WEBbox Video WEBbox Guide de l’utilisateur

Visionneuse multi-canal WEBbox 0303 Visionneuse multi-canal WEBbox

Il est nécessaire de sélectionner l’image affichée à l’écran pour contrôler la WEBbox. - Cliquez sur l’image appropriée : le cadre de l’image devient vert.

Pour les alarmes et la détection de mouvement, le cadre de l’image clignote en rouge. À ce moment, l’enregistrement Pré/Post alarme commence. 3-15. Affichage Affichage Affichage

Affichage du statut et description des icônes 3-14. Affichage du statut des images N° Nom Description Défaut Gris : canal viergeBlanc : canal connecté mais non affichéJaune : canal connecté et affichéDéplace la page vers la gauche1 Écran : 16 Pages4 Écrans : 4 Pages 9 Écrans : 2 Pages (la seconde page affiche 7 canaux)16 Écrans : ne va pas à la première page.Déplace la page vers la droite1 Écran : 16 Pages4 Écrans : 4 Pages9 Écrans : 2 Pages (la seconde page affiche 7 canaux)16 Écrans : ne va pas à la première page.

Affichage de l’étatde connexion dela WEBbox Déplacer la pagevers la gaucheDéplacer la pagevers la droite62 Video WEBbox Video WEBbox Guide de l’utilisateur

Lecteur 0404 Lecteur N° Nom Description Défaut Lit une image avec une résolution de 640x480, quelle que soit la taille de l’image enregistrée.Lit une image en mode pleine fenêtre, quelle que soit la taille de l’image enregistrée.Lit une image en mode plein écran (sans le cadre de la visionneuse), quelle que soit la taille de l’image enregistrée.Permet de capturer les images en train d’être lues.Permet d’imprimer les images en train d’être lues.Pour l’état des Alarmes et des Mouvements, le fichier Pré/Post enregistrement est joint. Cliquez sur ce fichier joint pour démarrer instantanément le lecteur. Vous pouvez alors vérifier les images.

640x480Taille pleinefenêtreTaille plein écranCaptureImpressionFichier journal Ouvre le fichier images à lire.1) Appuyez sur l’icône Ouvrir un fichier (1) (100 max) à l’aide de la souris pour ouvrir lefichier à enregistrer. Vous pouvez également ouvrir plusieurs fichiers et les lire enséquence.2) La lecture des images commence automatiquement. 4-2. Ouvrir un fichier

Le Lecteur permet de lire, de parcourir, de capturer ou d’imprimer les images enregistrées.

Le Lecteur permet aux utilisateurs de vérifier le statut de la WEBbox – par exemple, déconnectée, reconnectée, alarme et détection de mouvement. ❋ Si vous revenez au Lecteur, veuillez cliquer sur le bouton Stop auparavant. 4-1. Introduction N° Nom Description Défaut Permet d’ouvrir les fichiers images à lire. Ouvre un fichier situé dans le répertoire de fichiers présélectionné et lit les images enregistrées dans le fichier.Lit en arrière.Lit en avant.Permet de mettre une image en pause.Lit les image en arrière à 3 fois la vitesse normale.Lit les image en avant à 3 fois la vitesse normale.Permet d’arrêter une image.Atteint le point de départ de tous les fichiers de lecture lors de la lecture de plusieurs images.Atteint le point de départ du fichier le plus proche du fichier en cours de lecture lors de la lecture de plusieurs images.Lit chaque image en sens inverse. A chaque fois que vous appuyez sur cette icône, une image est lue dans le sens inverse.Lit chaque image. A chaque fois que vous appuyez sur cette icône, une image est lue.Lit une image avec une résolution de 160x120, quelle que soit la taille de l’image enregistrée.Lit une image avec une résolution de 320x240, quelle que soit la taille de l’image enregistrée.

Ouvrir un fichierLecture arrièreLecturePauseRetourAvance Stop Tous les fichiersFichier suivantLecture arrièreimage par imageLecture image parimage160x120320x24012 13 14 15 1610 11

Video WEBbox Video WEBbox Guide de l’utilisateur

Lecteur 0404 Lecteur Appuyez sur l’icône Pleine fenêtre (15) en cours de lecture ou de navigation pour modifier l’écran en mode Pleine fenêtre.

Appuyez sur l’icône Plein écran (16) en cours de lecture ou de navigation pour modifier l’écran en mode Plein écran. Il est possible de parcourir les images lues en plusieurs tailles. Cependant, la résolution originale de l’image enregistrée n’est pas modifiée. Par exemple, même si vous modifiez des images enregistrées avec des résolutions de 160x120 et 320x240 vers 640x240, la résolution elle-même n’est pas modifiée à 640x480 : seule la taille de l’image change. Appuyez sur l’icône 160x120 (12) en cours de lecture ou de navigation pour modifier l’écran en 160x120. Appuyez sur l’icône 320x240 (13) en cours de lecture ou de navigation pour modifier l’écran en 320x240. Appuyez sur l’icône 640x480 (14) en cours de lecture ou de navigation pour modifier l’écran en 640x480. 4-3. Modifier la taille de l’image66 Video WEBbox Video WEBbox Guide de l’utilisateur

Lecteur 0404 Lecteur 3) Pour imprimer l’image avec un mémo, appuyez sur l’icône “A” située en haut del’écran Impression pour faire apparaître le Bloc-Notes. Saisissez le texte à imprimer.Le nombre maximum de caractères par ligne est de 70 caractères.4) Après avoir saisi votre texte dans le Bloc-Notes, appuyez sur “OK”. Le texte estenregistré et imprimé dans le champ Mémo en bas de la page à imprimer.5) Appuyez sur l’icône “Imprimer” situé en haut de l’écran d’impression. Le message“Transfert terminé” s’affiche et l’impression commence. Une message “Échjec dutransfert” s’affiche lorsque l’imprimante n’est pas définie. Dans ce cas, veuillezconfigurer l’imprimante.

Lecture avant (3) et lecture arrière (2).

Pause (7) et arrêt sur image (4: Pause). Recherche avant (6) et arrière (5) à env. 3x la vitesse normale. Recherche précise à l’aide de la lecture séquentielle avant (11) et de la lecture arrière (10). Recherche séquentielle pour plusieurs fichiers enregistrés et recherches simultanées de plusieurs fichiers à partir du début du fichier précédent (8) et du fichier suivant (9). Cependant, le nombre maximum de fichiers pour une recherche simultanée est limité à 100. 4-4. Une grande variété de modes de lecture et de recherche

Enregistre immédiatement une image fixe sous forme d’un fichier JPEG au cours de la recherche. Les images sont capturées de la manière suivante. 1) Sélectionnez l’image à capturer parmi les images affichées sur les écrans.2) Appuyez sur le bouton “Capturer”. Le chemin de répertoire où enregistrer et lenombre d’images sont définis dans Capture d’image dans Installation de laVisionneuse. 4-5. Capture

Permet d’imprimer une image de votre choix parmi les images en direct. Cependanrt, l’imprimante doit être installée et complètement configurée pour pouvoir imprimer une image fixe. La procédure d’impression est décrite ci- dessous. 1) Sélectionnez l’image à imprimer parmi les images affichées sur les écrans. 2) Cliquez sur le bouton “Imprimer” pour faire apparaître la fenêtre ci-dessous. 4-6. Impression68 Video WEBbox Video WEBbox Guide de l’utilisateur

Lecteur 0404 Lecteur 2) Cliquez sur l’icône Ouvrir un fichier pour faire apparaître la fenêtre ci-dessous.3) Cliquez sur le fichier désiré puis sur l’icône “Ouvrir”. Le Fichier journal s’affiche telqu’illustré ci-après.4) L’heure de création, l’IP ou le no mde domaine, le type d’évènement, les fichiersPré/Post enregistrement et d’autres informations sont affichés. Pour les fichiersalarmes, cliquez sur le fichier Pré/Post enregistrement pour lancer immédiatementle Lecteur. Vous pouvez alors vérifier les images.5) Une fois la recherche d’image terminée, appuyez de nouveau sur l’icône fichierJournal pour passer en mode de recherche du fichier journal. La fenêtre duparagraphe (3) ci-dessus apparaît.6) Appuyez sur le bouton “Fermer” pour refermer la fenêtre.

Affiche des informations relatives aux images actuellement lues ou parcourues. - Barre : affiche la position actuelle de la lecture par rapport à la longueur de lecturetotale du fichier.- Affiche la durée d’enregistrement totale et la durée de lecture du fichier.- Affiche l’IP ou le nom de domaine, la date, l’heure, etc. 4-7. Affichage du statut

Permet d’enregistrer l’état de la WEBbox (déconnectée, reconnectée, alarme, mouvement).Pour l’état des Alarmes et des Mouvements, le fichier Pré/Post enregistrement est joint. Cliquez sur ce fichier joint pour démarrer instantanément le lecteur. Vous pouvez alors vérifier les images. Le fichier Journal est enregistré tel qu’indiqué ci-dessous.1) Cliquez sur l’icône Fichier Journal (19) pour faire apparaître la fenêtre ci-dessous. 4-8. Fichier journal Position de la barrede progressionPositionactuelleFermerOuvrir unfichierHeure locale Nom du fichierDurée totaleDate etheureExtensionIP ou nom dedomaine70 Video WEBbox

Pour les IP dynamiques telles que celles utilisées par les modems câbles ou ADSL, les IP dynamiques existantes connectées aux cookies du serveur DNS des FAI et aux serveurs DNS installés dans les PC des utilisateurs restent en place même après la configuration. Par conséquent, aucune nouvelle IP ne peut être signalée, et la connexion à la WEBbox risque d’être refusée. Dans ce cas, lancez le programme DDNS Query situé sur le CD fourni avec le système et saisissez une requête pour découvrir l’IP modifiée. Saisissez cette IP dans la barre d’adresse d’Internet Explorer afin de vous connecter à la WEBbox. Par exemple, saisissez n300000 (N° MAC situé en bas de la WEBbox) ; l’IP s’affiche dans l’adresse IP demandée.

Saisissez cette IP dans la barre d’adresse d’Internet Explorer afin de vous connecter à la WEBbox. Si le port http est 81, saisissez-le comme indiqué ci-dessous. Entrée IP dynamique 05 Comment utiliser le programme DDNS Query?
