XRest 7.1 - Amplificateur pour casque Sharkoon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de casque avec carte son USB 7.1
Dimensions (L x l x H)	120 x 120 x 260 mm
Poids (sans câble)	380 g
Alimentation	USB (5 V)
Connecteur	USB
Mode surround	7.1 virtuel (uniquement sous Windows avec logiciel)
Puce sonore	SSS1629A5
Contrôle du volume	Molette rotative
Mode muet microphone	Bouton dédié (DEL bleu/rouge)
Égaliseur matériel	8 préréglages intégrés
Éclairage DEL	Oui (bleu, rouge en muet)
Longueur de câble	200 cm (câble textile tressé)
Interfaces casque	2 prises stéréo 3,5 mm (casque + micro) ou 1 prise TRRS
Systèmes d'exploitation supportés	Windows 7/8/10, macOS X (stéréo uniquement)
Compatibilité	PC, Mac, PlayStation 4 (stéréo uniquement)
Logiciel inclus	Oui (CD, téléchargement possible)
Fonctions du logiciel	4 profils EQ, effets sonores, amplification micro, réglage 7.1 virtuel, contrôle DEL
Contenu de l'emballage	X-Rest 7.1, manuel, CD
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter tout contact avec des liquides.
Sécurité	Utiliser dans un environnement sec. Ne pas exposer à l'humidité. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de panne, contacter le support Sharkoon.

FOIRE AUX QUESTIONS - XRest 7.1 Sharkoon

J'ai perdu le CD du logiciel, comment faire ?

Les dernières versions du manuel et du logiciel sont disponibles au téléchargement sur le site Web de Sharkoon : www.sharkoon.com.

Comment désactiver l'égaliseur ?

Avec le bouton EQ : appuyez plusieurs fois jusqu'à revenir au mode neutre (cycle de 8 préréglages). Avec le logiciel : double-cliquez sur l'icône X-Rest 7.1 dans la barre des tâches, puis cliquez sur le champ EQ pour le désactiver.

Le volume est trop bas, que faire ?

Vérifiez le volume général de votre système d'exploitation et réglez-le au maximum. Vous pouvez également augmenter le volume avec la molette du X-Rest 7.1.

Le microphone est trop silencieux, comment l'amplifier ?

Double-cliquez sur l'icône X-Rest 7.1 dans la barre des tâches pour lancer le logiciel, cliquez sur Mic et faites glisser le curseur de gain jusqu'à obtenir le volume souhaité. Activez également la fonction Boost.

Comment connecter le X-Rest 7.1 à une PlayStation 4 ?

Branchez la fiche USB du X-Rest 7.1 à un port USB libre de la PS4. L'appareil est reconnu automatiquement. Le son sera en stéréo (pas de 7.1). Pour régler le micro, allez dans Réglages > Équipement > Équipement audio.

Puis-je utiliser un casque avec une seule prise ?

Oui, si le casque possède une prise TRRS (configuration CTIA), insérez-la dans le port casque du X-Rest 7.1 (port D). Les casques avec deux prises séparées (casque + micro) se branchent sur les ports dédiés.

Comment fonctionne le bouton EQ ?

Le bouton EQ permet de parcourir 8 préréglages d'égaliseur intégrés. Chaque pression passe au préréglage suivant. Le dernier préréglage utilisé est mémorisé après redémarrage. Après le 8e préréglage, le cycle recommence.

La DEL de la base change de couleur, que signifie-t-elle ?

Lorsque le microphone est actif, la DEL est bleue. Lorsque le microphone est en mode muet (bouton mute enfoncé), la DEL devient rouge. La DEL peut être désactivée via le logiciel.

Le X-Rest 7.1 est-il compatible avec macOS ?

Oui, macOS X est supporté, mais uniquement en mode stéréo. Le son 7.1 virtuel nécessite le logiciel sous Windows. Branchez simplement l'USB, il est reconnu automatiquement.

Comment réinitialiser les paramètres d'égaliseur ?

Dans le logiciel, cliquez sur le champ EQ pour l'activer, puis cliquez sur le bouton Réinitialiser en haut à droite. Vous pouvez aussi appuyer plusieurs fois sur le bouton EQ matériel jusqu'à obtenir un son neutre.

MODE D'EMPLOI XRest 7.1 Sharkoon

2. Spécifications 3

2.1 Général 3 2.2 Câble et connecteurs 3 2.3 Propriétés du logiciel 4 2.4 Compatibilité 4

5. Connexion à des appareils 5

5.1 PC et Mac 5 5.2 PlayStation 4 5 5.3 Casque avec deux prises stéréo 5 5.4 Casque avec une prise stéréo 5

6. Fonctions 6

6.1 Mode muet microphone 6.2 Bouton Égaliseur 6.3 Contrôle du volume 7

9. FAQ 11

Cher client,

Nous vous remercions pour l'achat de ce produit Sharkoon. Pour garantir une longue durée de vie et le plein fonctionnement du produit, nous vous recommandons de lire attentivement ce manuel.

Nous espérons que vous apprécierez notre produit !

www.sharkoon.com

1. Caractéristiques:

■ Support de casque éclairé avec carte son USB 7.1 intégrée pour un son surround réaliste ■ Compatible avec tous les casques et écouteurs fonctionnant avec une prise stéréo de 3,5 mm ■ Commandes facilement accessibles pour l'égaliseur, le mode muet du microphone et le contrôle du volume ■ Complément idéal pour la carte son du PC et adapté à une deuxième source sonore lors de l'utilisation de haut-parleurs et de casques ■ Un design de style jeu angulaire pour organiser tous les types de casque de votre bureau de joueur ■ Une base lestée avec des pieds en caoutchouc antidérapant pour plus de stabilité et un soutien plus sûr ■ Un câble tressé ■ Un logiciel audio 7.1 avec des profils, des paramètres d'effet et une amplification du microphone ■ Mode stéréo possible par USB sans installation de pilote

2. Spécifications:

2.1 Général

Type Support de casque avec carte son USB
Puce sonore SSS1629A5
Mode surround	7.1 virtuel*
Connecteur	USB
Contrôle du volume	√
Mode muet microphone	√
Égaliseur matériel	√
Éclairage	√
Bloc d'alimentation USB
Poids sans câble 380 g
Dimensions (L x l x H) 120 x 120 x 260 mm
Systèmes d'exploitation pris en charge Windows 7/8/10, MacOS X**

2.2 Câble et connecteurs

Interfaces	2 prises stéréo 3,5 mm
Câble textile tressé	√
Longueur du câble	200 cm

2.3 Propriétés du logiciel

Profil 4
Égaliseur	√
Paramètres des effets Désactivé, Cinéma, Salle de bains, Salle à manger, Couloir
Son 3D	√
Son 7.1 virtuel	√
Amplification du microphone	√

2.4 Compatibilité

PC/ordinateurs portables	√
PlayStation 4	√**

*Uniquement si les logiciels sont installés sur Windows

** Mac OS X/PS4™ : Stéréo uniquement

3. Contenu de l'emballage

■ X-Rest 7.1 ■ Manuel ■ CD avec logiciel et manuel

Remarque:

Si un des éléments ci-dessus manque, veuillez contacter notre service client par e-mail:

(Allemagne et Europe)

[e-mail]

(International)

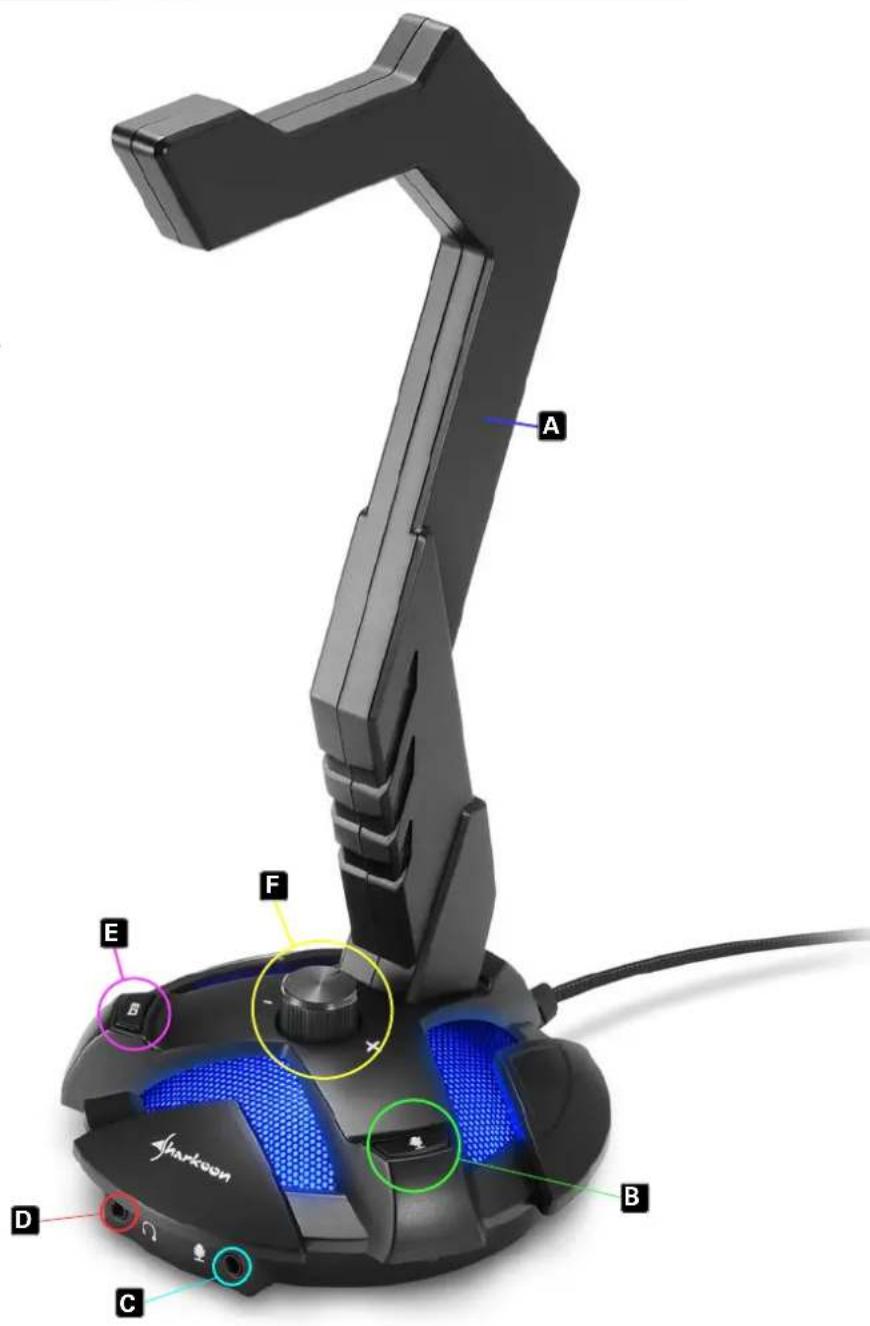

4. Présentation du X-Rest 7.1

A. Support de casque avec base B. Mode muet microphone C. Port microphone D. Port casque, sert aussi de port TRRS E. Bouton Égaliseur F. Contrôle du volume

A F E B D C B Sharkoon

5.1 PC et mac

Connectez la fiche USB du X-Rest 7.1 à un port USB disponible de votre PC. La DEL de la base s'éclaire alors en bleu. Votre système d'exploitation reconnaîtra automatiquement le X-Rest 7.1 et installera tous les pilotes nécessaires.

Remarque:

Si le X-Rest 7.1 n'est pas reconnu, débranchez-le et essayez un autre port USB de votre PC.

Vous pouvez maintenant utiliser le casque stéréo. Pour un son 7.1 virtuel, ainsi que de nombreuses autres fonctionnalités, installez le logiciel inclus, voir 8. Logiciel (uniquement pour PC Windows).

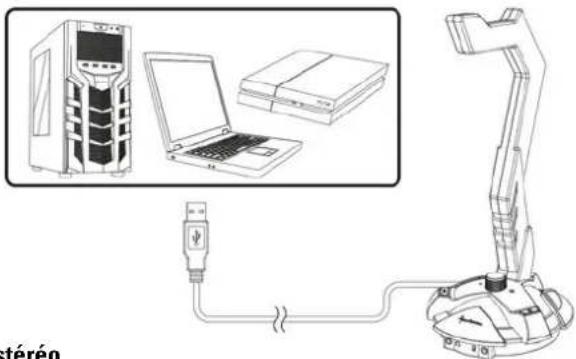

5.2 PlayStation 4

Connectez la fiche USB du X-Rest 7.1 à un port USB disponible de votre PlayStation 4. Le X-Rest 7.1 est reconnu automatiquement et le casque et le microphone sont activés. Pour régler le niveau du microphone, allez dans le menu « Réglages » - Équipement - Équipement audio.

stéréo

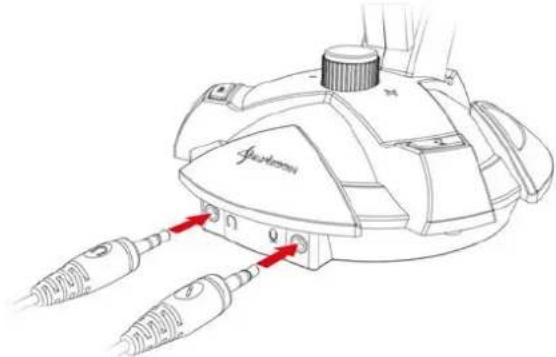

5.3 Casque avec deux prises stéréo

Insérez les prises stéréo du casque sur les ports désignés du X-Rest 7.1. Branchez la prise du casque sur le port avec le symbole de casque. Branchez la prise du microphone sur le port microphone.

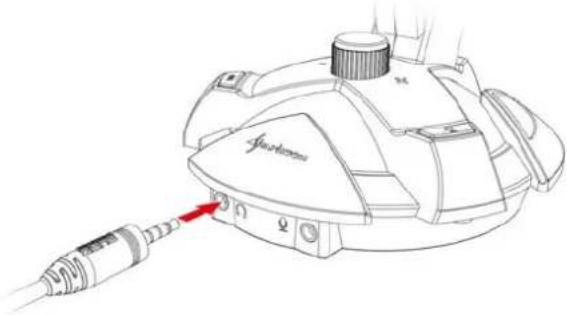

5.4 Casque avec une prise stéréo

Si le casque dispose d'une seule prise TRRS (configuration CTIA), insérez-la sur le port casque.

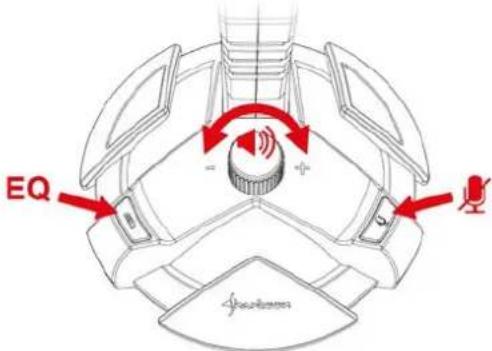

Le bouton de la fonction muet du microphone (C) coupe votre microphone, après quoi l'éclairage de la base du X-Rest 7.1 passe du bleu au rouge. Appuyez à nouveau sur le bouton pour réactiver le microphone, ce qui fera de nouveau passer l'éclairage au bleu (uniquement si l'éclairage DEL est activé).

EQ -

6.2 Bouton égaliseur

Le X-Rest 7.1 est proposé avec huit préréglages d'égaliseur préinstallés. En appuyant plusieurs fois sur le bouton de l'égaliseur, ces préréglages s'alternent en cycle.

Remarque:

Les préréglages utilisés le plus récemment sont enregistrés et sélectionnés une fois l'ordinateur redémarré. Si vous souhaitez des préréglages différents, appuyez simplement sur le bouton EQ. Lorsque vous appuyez sur le bouton EQ après le huitième choix de préréglages, la liste revient simplement aux premiers préréglages, et le cycle reprend.

Exemple : Si le quatrième choix est actif et que vous souhaitez basculer sur les septièmes préréglages, appuyez sur le bouton EQ trois fois. Si le quatrième choix est actif et que vous souhaitez basculer sur les premiers préréglages, appuyez sur le bouton EQ cinq fois.

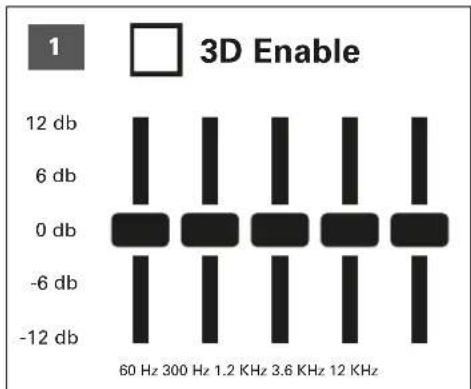

1 3D Enable 12 db 6 db 0 db -6 db -12 db 60 Hz 300 Hz 1.2 KHz 3.6 KHz 12 KHz

Ton neutre, sans effet 3D

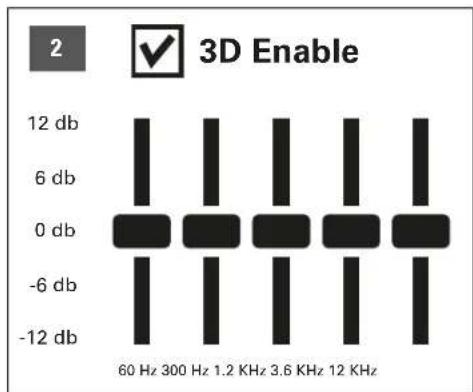

2 3D Enable 12 db 6 db 0 db -6 db -12 db 60 Hz 300 Hz 1.2 KHz 3.6 KHz 12 KHz

Ton neutre, avec effet 3D

Hauts et bas accentués (volume), sans effet 3D

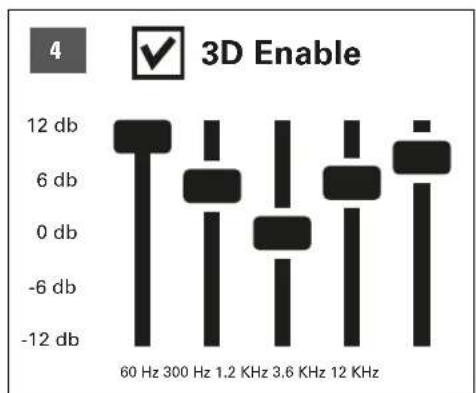

Hauts et bas accentués (volume), avec effet 3D

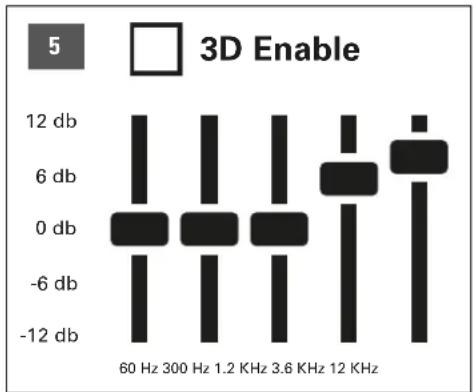

5 12 db 6 db 0 db -6 db -12 db 3D Enable 60 Hz 300 Hz 1.2 KHz 3.6 KHz 12 KHz

Hauts et bas neutres faibles, sans effet 3D

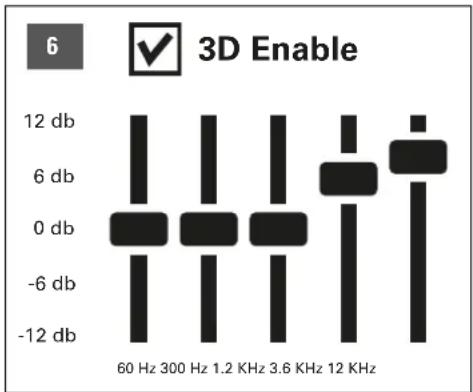

6 3D Enable 12 db 6 db 0 db -6 db -12 db 60 Hz 300 Hz 1.2 KHz 3.6 KHz 12 KHz

Hauts et bas neutres faibles, avec effet 3D

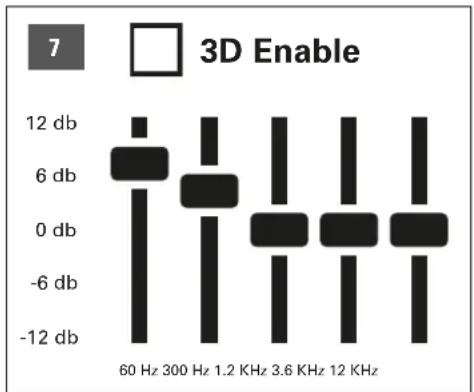

7 3D Enable 12 db 6 db 0 db -6 db -12 db 60 Hz 300 Hz 1.2 KHz 3.6 KHz 12 KHz

Hauts et bas neutres élevés, sans effet 3D

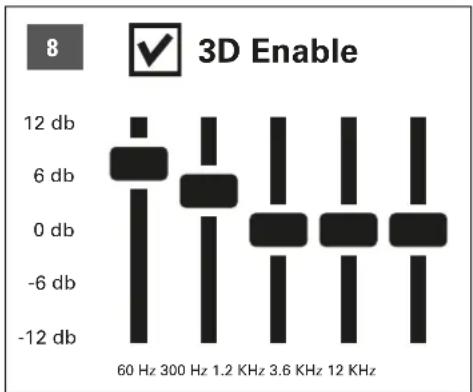

Hauts et bas neutres élevés, avec effet 3D

Cette fonction est également disponible sans logiciel installé. Si vous utilisez le logiciel Windows, quatre profils individuels d'égaliseur sont disponibles.

6.3 Contrôle du volume

Utilisez le bouton de commande du volume pour régler le volume du casque connecté. Pour réduire le volume, tournez le bouton vers la gauche. Pour augmenter le volume, tournez le bouton vers la droite.

Remarque:

Si le volume est trop bas, vérifiez le volume général sur votre système d'exploitation et réglez-le au maximum.

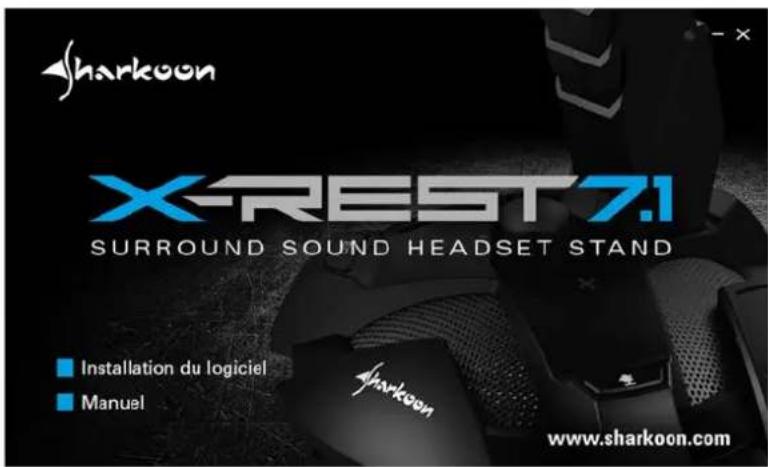

7. Installation du logiciel (PC sous windows uniquement)

1. Insérez le CD dans votre lecteur de CD/DVD/BD.
2. Le programme d'installation s'ouvre automatiquement. Sélectionnez « Installation du logiciel » dans le menu.

X-REST7.1 SURROUND SOUND HEADSET STAND ■ Installation du logiciel ■ Manuel www.sharkoon.com

Si la fenêtre ne s'ouvre pas automatiquement, veuillez procéder comme suit :

2.1 Ouvrez le contenu du lecteur CD/DVD/BD (par ex. D:). 2.2 Ouvrez le dossier « Logiciel ». 2.3 Démarrez l'application « X-Rest 7.1 Setup.exe ».

1. Suivez les instructions de l'assistant d'installation.
2. Une fois cela terminé, cliquez sur « Terminer ».

Vous pouvez également trouver la dernière version du logiciel directement sur notre site Web, www.sharkoon.com.

Configuration Sharkoon X-rest 7.1 (V1.2.16.8) Sélectionner la langue Françes Suivant > émmure Annuler

> Configuration Sharkoon X-Rest 7.1 (Y1.2.16.0) Installation en cours... Start End Annuler

Configuration Sharkoon X-Ret 7.1 (V1.2.16.8) Pour terminer: Veuillez redémarer l'ordinateur • Oui - Redémarer maintenant • non - Redémarer plus tard Ternner

8. Logiciels

Le logiciel permet d'effectuer ce qui suit:

■ Créer, enregistrer et charger quatre réglages d'égaliseur individuels ■ Utiliser quatre effets prédéfinis ■ Paramétrer l'augmentation du microphone ■ Configurer le son virtuel 7.1 ■ Activer et désactiver l'éclairage à DEL

Remarque:

Faites un clic droit sur l'icône du X-Rest dans la barre des tâches pour modifier la langue sous l'option « Langue ». De la même façon, sélectionnez « Aspect » pour changer le cadre autour du menu sur une couleur claire ou sombre. Les modifications prennent effet immédiatement. Vous n'avez pas besoin de redémarrer ou réinstaller le logiciel.

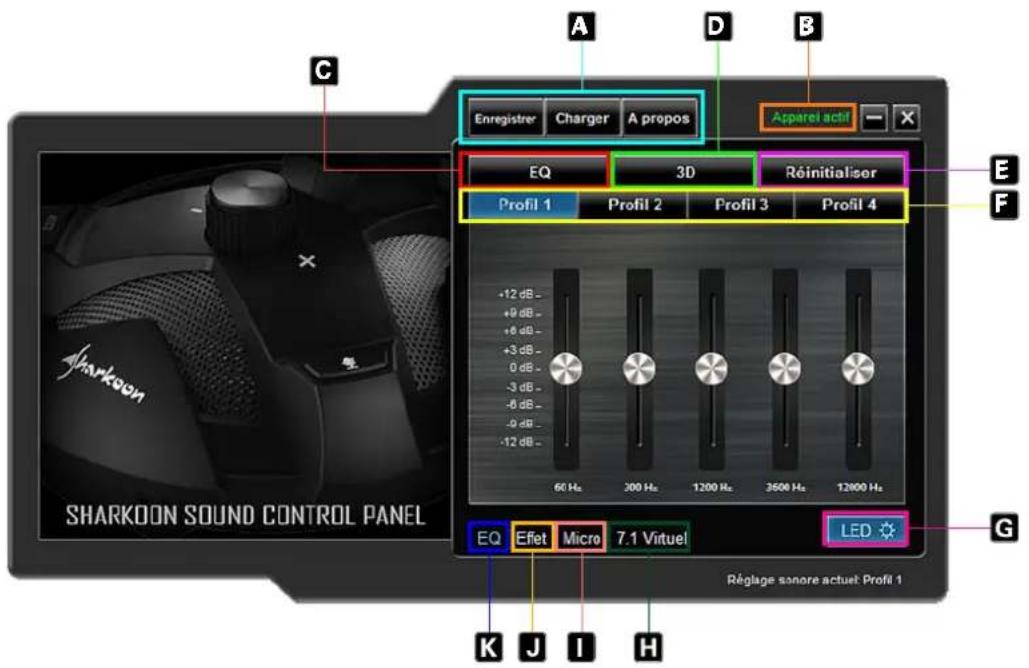

Ouvrez le logiciel en double-cliquant sur l'icône du X-Rest 7.1 dans la barre des tâches.

C Enregistrer Charger A propos Apparel actif EQ 3D Réinitialiser Profil 1 Profil 2 Profil 3 Profil 4 +12 dB- +9 dB- +6 dB- +3 dB- 0 dB- -3 dB- -6 dB- -0 dB- -12 dB- 60 Hz 300 Hz 1200 Hz 3600 Hz 12000 Hz EQ Efet Micro 7.1 Vituel LED K J I H SHARKOON SOUND CONTROL PANEL Réglage sonore actuel: Profil 1

A Enregistrer, Ouvrir, À propos

B Appareil actif/désactivé

C EQ (on/off)

D 3D (on/off)

E Réinitialiser

F Profil 1-4

G LED

H 7.1 virtuel

Microphone

J Effet

K EQ

Enregistrer, ouvrir, à propos

« Enregistrer » permet de stocker la configuration actuelle du fichier sur le disque dur. « Ouvrir » permet de charger un fichier. Les quatre profils sont enregistrés avec les effets, paramètres de microphone et réglages 7.1 sélectionnés.

Pour enregistrer un fichier de configuration, procédez comme suit:

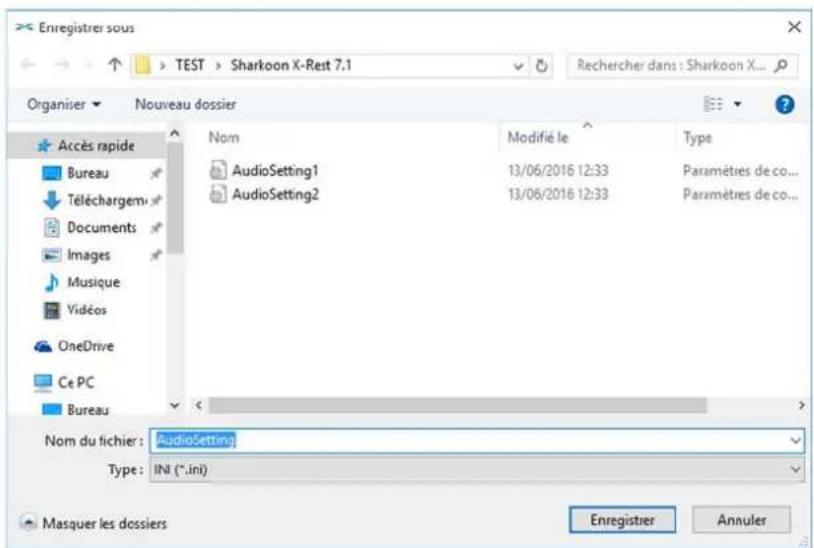

Cliquez sur « Enregistrer ». Une nouvelle fenêtre s'ouvre. Sélectionnez l'emplacement souhaité et saisissez un nom de fichier. Cliquez sur « Enregistrer ». Le fichier a maintenant été créé.

Enregistrer sous TEST > Sharkoon X-Rest 7.1 Rechercher dans : Sharkoon X... Organiser Nouveau dossier Accès rapide Bureau Téléchargem Documents Images Musique Vidéos OneDrive Ce PC Bureau Nom AudioSetting1 AudioSetting2 Modifié le 13/06/2016 12:33 13/06/2016 12:33 Type Paramètres de co... Paramètres de co... Nom du fichier: AudioSetting Type: INI (*.ini) Enregistrer Annuler

Pour charger un fichier de configuration, procédez comme suit:

Cliquez sur « Ouvrir ». Une nouvelle fenêtre s'ouvre. Sélectionnez le fichier souhaité, puis cliquez sur « Ouvrir ». La configuration a maintenant été chargée.

En suivant ces étapes, vous pouvez enregistrer et charger plusieurs configurations. La fenêtre « À propos » affiche la version du programme.

Bareil actif/désactivé

À ce moment, l'état du X-Rest 7.1 s'affiche. Si « Appareil désactivé » s'affiche en rouge, le X-Rest 7.1 n'est pas détecté. Dans ce cas, vérifiez la connexion USB. Le texte « Appareil actif » en vert signifie que l'appareil a été trouvé et est maintenant prêt à l'emploi.

CQ (on/off)

Cliquez ici pour activer/désactiver l'égaliseur. Lorsque l'égaliseur est actif, le champ est surligné en bleu.

DD (on/off)

Cliquez ici pour activer/désactiver les effets 3D. Lorsque la 3D est active, le champ est surligné en bleu.

Béinitialiser

Cliquez ici pour réinitialiser l'égaliseur avec le profil actuellement sélectionné aux paramètres par défaut.

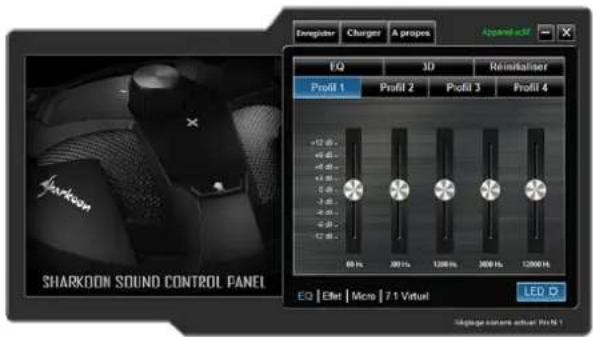

Profils 1 - 4

Sélectionnez le profil souhaité ici. Les modifications affectent toujours le profil actuellement sélectionné.

Réglez le son à l'aide de l'égaliseur à 5 bandes. Pour ce faire, déplacez le curseur vers le haut ou le bas avec votre souris. Les fréquences disponibles sont les suivantes : 60, 300, 1200, 3600 et 12000 Hz.

EQUIGLER Charger A propex Reimskolizer EQ 3D Reimskolizer Profil 1 Profil 2 Profil 3 Profil 4 +12 dB -8 dB +10 dB 0 dB -3 dB +5 dB +12 dB 60 Hz 300 Hz 1200 Hz 3000 Hz 12000 Hz EQ | Effel | Micro | 7.1 Virtual LED

Cliquez ici pour activer/désactiver l'éclairage à DEL du X-Rest 7.1. L'éclairage à DEL est actif lorsque le bouton est surligné en bleu.

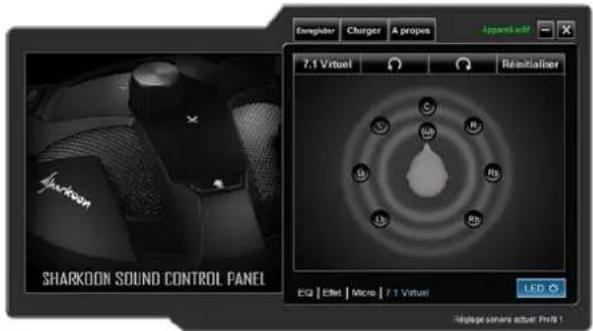

H.1 virtuel

Dans « 7.1 virtuel », vous pouvez replacer individuellement chacun des huit haut-parleurs virtuels. Pour ce faire, cliquez sur le haut-parleur souhaité et placez-le à l'endroit de votre choix.

Pour tester l'effet de la pièce, faites tourner la configuration dans le sens horaire ou antihoraire. Pour ce faire, cliquez sur la flèche correspondante au-dessus du graphique. La musique et les effets sonores sont réglés en fonction de l'emplacement des haut-parleurs. Cliquez sur « Réinitialiser » pour rétablir la configuration par défaut.

SharkoON SHARKOON SOUND CONTROL PANEL Changister Charger A propes Apparel xdf 7.1 Virtual Reinitialiser EQ | Edit | Micro | 7.1 Virtual LED Suppose sinars actuar Profs 1

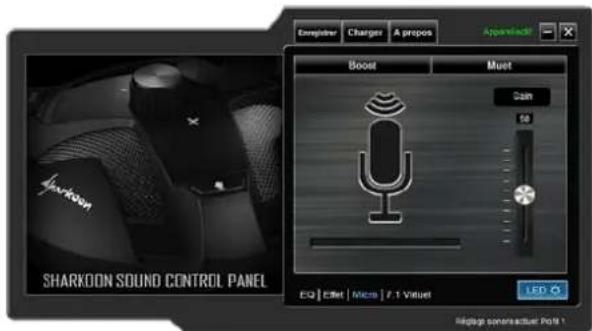

Microphone

Dans le menu « Mic », réglez la sensibilité du microphone par incréments jusqu'à 100. La fonction « Boost » amplifie le signal. Cliquez sur « Muet » pour couper le microphone.

Sharkoon SOUND CONTROL PANEL Register Charges A propos Appendix Boost Must Gain 50 LED EIQ Edit Micro 7.1 Virtual Midplane sound actuar Port 1

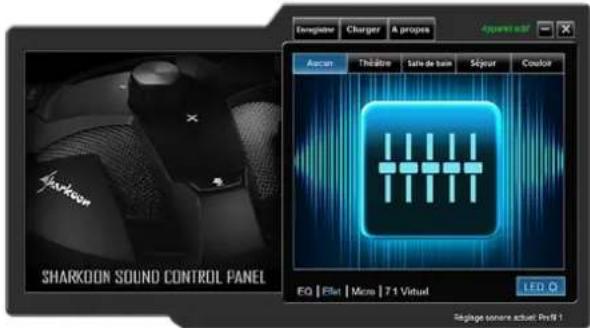

Effet

Réglez le son pour les quatre effets prédéfinis ici.

Les réglages possibles sont :

■ Pas d'effet Cinéma ■ Salle de bains ■ Salle à manger ■ Couloir

Ensignère Charger A propes 40000 x37 Aucan Théâtre Sats de bas Séjour Couloir EQ | Flie | Micro | 71 Virtual LED Q Séglage sonore actuel: Prof 1

Cliquez sur ce champ pour ouvrir le menu « Égaliseur ».

J'ai perdu le CD du logiciel

Les dernières versions du manuel et du logiciel sont disponibles au téléchargement sur notre site Web, www.sharkoon.com.

J'ai réglé l'égaliseur, comment puis-je le désactiver?

Avec le bouton EQ :

Les préréglages utilisés le plus récemment sont enregistrés et seront sélectionnés une fois l'ordinateur redémarré. Si vous souhaitez utiliser des préréglages différents, appuyez simplement sur le bouton EQ. Après le huitième groupe de préréglages, le cycle recommence et l'égaliseur est éteint.

Avec le logiciel :

Double-cliquez sur l'icône X-Rest 7.1 dans la barre des tâches pour lancer le logiciel. Cliquez ensuite sur le champ « EQ » pour désactiver l'égaliseur. Les paramètres sonores sont désormais neutres.

Pour réinitialiser les paramètres d'égaliseur, cliquez sur « EQ », puis sur « Réinitialiser » en haut à droite.

Le volume est trop bas

Si le volume est trop bas, vérifiez le volume général sur votre système d'exploitation et réglez-le au maximum.

Le microphone est trop silencieux

Double-click on the X-Rest 7.1 icon on the taskbar to launch the software. Cliquez sur « Mic » puis, avec votre souris, faites glisser le curseur jusqu'à ce que le volume de microphone souhaité soit atteint. La fonction d'amplification peut également être activée.
