Type de produit	Chargeur de batterie convertisseur CC-CC
Marque	Mean Well
Modèle	SD25A5
Puissance nominale	25 W
Tension d'entrée	12 à 24 V DC
Tension de sortie	5 V DC
Courant de sortie	5 A
Protections	Court-circuit, surcharge, surtension
Indice de protection	IP20
Température de fonctionnement	-10°C à +60°C
Humidité de fonctionnement	20 à 90% HR sans condensation
Conformité	CE, RoHS
Entretien	Nettoyer avec un chiffon sec. Vérifier régulièrement les connexions.
Sécurité	Débrancher avant toute intervention. Ne pas inverser la polarité. Assurer une ventilation suffisante. Ne pas réparer soi-même.
Section de câble recommandée	Pour 5 A : 0.75 mm² (AWG 18) minimum. Voir le tableau dans la notice.
Réparabilité	Ne pas tenter de réparation. Contacter un technicien qualifié ou le service après-vente Mean Well.

FOIRE AUX QUESTIONS - SD25A5 Mean Well

Comment installer le chargeur SD25A5 ?

Déconnectez le système du réseau électrique. Respectez une distance d'isolation de 5 mm autour de l'unité. Assurez une bonne ventilation avec un espace de 10 à 15 cm des sources de chaleur. Utilisez des câbles de section adaptée et vérifiez les connexions.

Quelle tension d'entrée et de sortie ?

L'entrée accepte une tension DC de 12 à 24 V. La sortie est de 5 V DC avec un courant maximal de 5 A (25 W).

Quelles protections sont intégrées ?

Le chargeur dispose de protections contre les courts-circuits, les surcharges et les surtensions.

Puis-je l'utiliser pour charger une batterie au plomb ?

La tension de sortie fixe de 5 V n'est pas adaptée à une batterie au plomb (12 V). Utilisez ce chargeur uniquement pour des applications nécessitant 5 V DC.

Quel câble utiliser pour la connexion ?

Pour un courant de 5 A, utilisez un câble de section minimale 0.75 mm² (AWG 18). Si plusieurs câbles sont connectés, réduisez le courant à 80% de la valeur nominale.

Comment entretenir le chargeur ?

Nettoyez l'appareil avec un chiffon sec. Vérifiez régulièrement l'état des connexions et la propreté des aérations.

Que faire en cas de dysfonctionnement ?

Ne tentez pas de réparer vous-même. Débranchez l'appareil et contactez un technicien qualifié ou le service après-vente Mean Well.

Quelle est la température de fonctionnement ?

La température ambiante de fonctionnement est de -10°C à +60°C. Au-delà, il peut être nécessaire de réduire le courant de sortie.

Le chargeur est-il étanche ?

Non, l'indice de protection est IP20, donc non étanche. Installez-le dans un endroit sec et à l'abri de l'eau.

Où trouver la fiche technique détaillée ?

Consultez le site officiel de Mean Well à l'adresse www.meanwell.com pour les spécifications complètes et les courbes de déclassement.

MODE D'EMPLOI SD25A5 Mean Well

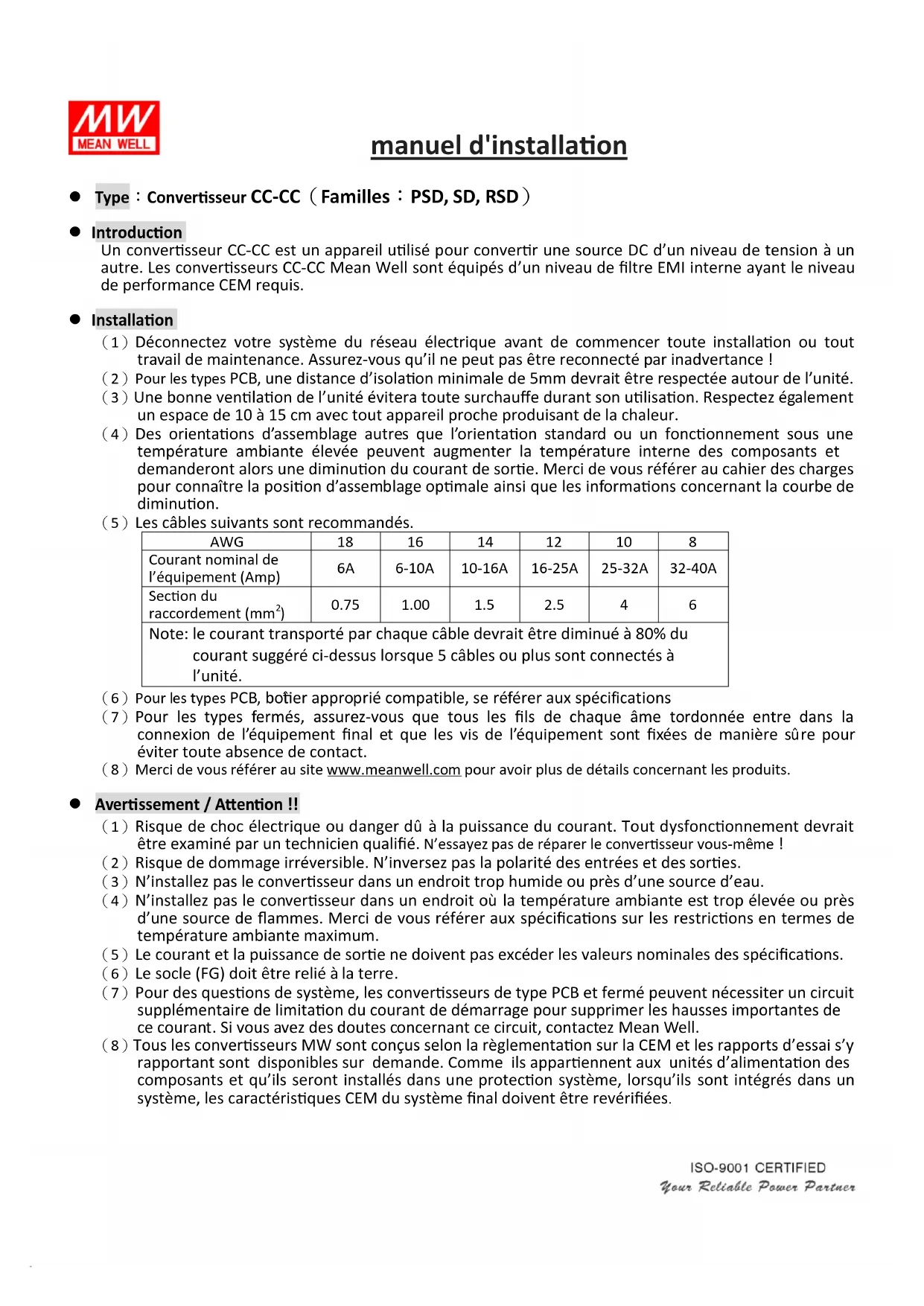

Manuel d'installation

● Type : Convertisseur CC-CC (Familles : PSD, SD, RSD)

- Introduction

Un convertisseur CC-CC est un appareil utilisé pour convertir une source DC d'un niveau de tension à un autre. Les convertisseurs CC-CC Mean Well sont équipés d'un niveau de filtre EMI interne ayant le niveau de performance CEM requis.

- Installation

(1) Déconnectez votre système du réseau électrique avant de commencer toute installation ou tout travail de maintenance. Assurez-vous qu'il ne peut pas être reconnecté par inadvertance ! (2) Pour les types PCB, une distance d'isolation minimale de 5 mm devrait être respectée autour de l'unité. (3) Une bonne ventilation de l'unité évitera toute surchauffe durant son utilisation. Respectez également un espace de 10 à 15 cm avec tout appareil proche produisant de la chaleur. (4) Des orientations d'assemblage autres que l'orientation standard ou un fonctionnement sous une température ambiante élevée peuvent augmenter la température interne des composants et demanderont alors une diminution du courant de sortie. Merci de vous référer au cahier des charges pour connaître la position d'assemblage optimale ainsi que les informations concernant la courbe de diminution. (5) Les câbles suivants sont recommandés.

AWG	18	16	14	12	10	8
Courant nominal de l’équipement (Amp)	6A	6-10A	10-16A	16-25A	25-32A	32-40A
Section du raccordement ( mm^2 )	0.75	1.00	1.5	2.5	4	6
Note: le courant transporté par chaque câble devrait être diminué à 80% du courant suggéré ci-dessus lorsque 5 câbles ou plus sont connectés à l’unité.

(6) Pour les types PCB, boîtier approprié compatible, se référer aux spécifications. (7) Pour les types fermés, assurez-vous que tous les fils de chaque âme torsadée entrent dans la connexion de l'équipement final et que les vis de l'équipement sont fixées de manière sûre pour éviter toute absence de contact. (8) Merci de vous référer au site www.meanwell.com pour avoir plus de détails concernant les produits.

● Avertissement / Attention !!

(1) Risque de choc électrique ou danger dû à la puissance du courant. Tout dysfonctionnement devrait être examiné par un technicien qualifié. N'essayez pas de réparer le convertisseur vous-même ! (2) Risque de dommage irréversible. N'inversez pas la polarité des entrées et des sorties. (3) N'installez pas le convertisseur dans un endroit trop humide ou près d'une source d'eau. (4) N'installez pas le convertisseur dans un endroit où la température ambiante est trop élevée ou près d'une source de flammes. Merci de vous référer aux spécifications sur les restrictions en termes de température ambiante maximum. (5) Le courant et la puissance de sortie ne doivent pas excéder les valeurs nominales des spécifications. (6) Le socle (FG) doit être relié à la terre. (7) Pour des questions de système, les convertisseurs de type PCB et fermé peuvent nécessiter un circuit supplémentaire de limitation du courant de démarrage pour supprimer les hausses importantes de ce courant. Si vous avez des doutes concernant ce circuit, contactez Mean Well. (8) Tous les convertisseurs MW sont conçus selon la règlementation sur la CEM et les rapports d'essai s'y rapportant sont disponibles sur demande. Comme ils appartiennent aux unités d'alimentation des composants et qu'ils seront installés dans une protection système, lorsqu'ils sont intégrés dans un système, les caractéristiques CEM du système final doivent être revérifiées.

MEAN WELL ENTERPRISES Co., LTD.
