NA7 comfort - Commutateur Gigahertz Solutions - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Découpleur de réseau (commutateur)
Marque	Gigahertz Solutions
Modèle	NA7 comfort
Alimentation	230 V AC ±10 %, 16 A
Charge maximale (lampe à incandescence)	3500 W
Durée de vie mécanique du relais	Environ 15 000 000 cycles
Ondulation résiduelle	< 4 mV (nominale), < 8 mV (typique), < 16 mV (maximale)
Tension de surveillance	Tension continue biocompatible, max. 8 mA, 230 V DC
Type de coupure	Unipolaire
Fonction principale	Découpage du réseau électrique pour réduire les champs électriques et magnétiques
Indicateur LED	LED verte indique l'état de découplage
Protection	Protection interne contre la surchauffe
Compatibilité	Compatible avec tous les consommateurs électroniques courants
Accessoire recommandé	Filtre réseau 1 μF (améliore la CEM)
Garantie	2 ans
Certification	VDE (n° 40000677)
Installation	Par un électricien qualifié, sur rail DIN, avec disjoncteur 16 A en série
Conditions d'utilisation	Usage domestique, ne pas exposer à l'eau
Entretien	Aucun entretien particulier, vérifier périodiquement le fonctionnement
Reparabilité	Pièces détachées disponibles (ex. filtre réseau), réparation par professionnel
Dimensions (estimation)	Environ 1 module DIN (17,5 mm de largeur)
Poids (estimation)	Environ 150 g

FOIRE AUX QUESTIONS - NA7 comfort Gigahertz Solutions

Comment installer le découpleur de réseau NA7 comfort ?

L'installation doit être réalisée par un électricien qualifié. Coupez le disjoncteur automatique de 16 A, vérifiez l'absence de tension, puis raccordez l'entrée N au rail de neutre et l'entrée L à la sortie du fusible automatique. Ensuite, effectuez un test de fonctionnement avant de brancher la phase de sortie.

Pourquoi la LED verte ne s'allume-t-elle pas ?

Si la LED ne s'allume pas après 3 secondes, cela peut être dû à des consommateurs permanents dans le circuit (ex. veille, réfrigérateur) ou à des courants de fuite trop élevés. Débranchez tous les appareils du circuit et réessayez.

Quelle est la tension d'alimentation requise ?

Le NA7 comfort fonctionne avec une tension réseau de 230 V AC ±10% et supporte un courant maximal de 16 A, avec une charge pour lampe à incandescence jusqu'à 3500 W.

Puis-je utiliser le découpleur avec des variateurs ou des détecteurs de mouvement ?

Oui, la technologie de commutation est compatible avec la plupart des consommateurs électroniques. Cependant, certains appareils peuvent nécessiter une charge de base (lampe à incandescence) pour fonctionner correctement.

Le découpleur est-il certifié ?

Oui, les découpleurs Comfort NA1 à NA8 sont certifiés VDE sous le numéro 40000677, garantissant le respect de normes de sécurité strictes.

Comment tester le fonctionnement du découpleur ?

Après installation, branchez le fusible : la LED verte doit s'allumer après 3 secondes. Ensuite, branchez la phase de sortie et vérifiez que le circuit est coupé (par ex. avec le voyant de contrôle fourni). Si la LED clignote ou ne s'allume pas, vérifiez le branchement.

Que faire en cas de surchauffe ?

Le découpleur dispose d'une protection interne contre la surchauffe. Si elle s'active, débranchez le disjoncteur pendant une minute, puis rebranchez-le. Laissez un espace d'au moins un demi-pas d'encombrement autour de l'appareil pour assurer une bonne ventilation.

Puis-je installer plusieurs découpleurs dans le même tableau ?

Oui, mais montez-les sur des rails différents ou respectez un espace d'un demi-pas d'encombrement entre eux pour éviter une accumulation de chaleur.

Quels accessoires sont disponibles ?

Un filtre réseau 1 μF peut être utilisé pour améliorer la compatibilité électromagnétique (CEM) et la qualité du réseau. Il se pince sous les deux entrées du découpleur.

Comment recycler l'appareil en fin de vie ?

Conformément à la réglementation DEEE, ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un centre de collecte agréé ou rapportez-le à votre revendeur lors de l'achat d'un produit neuf similaire.

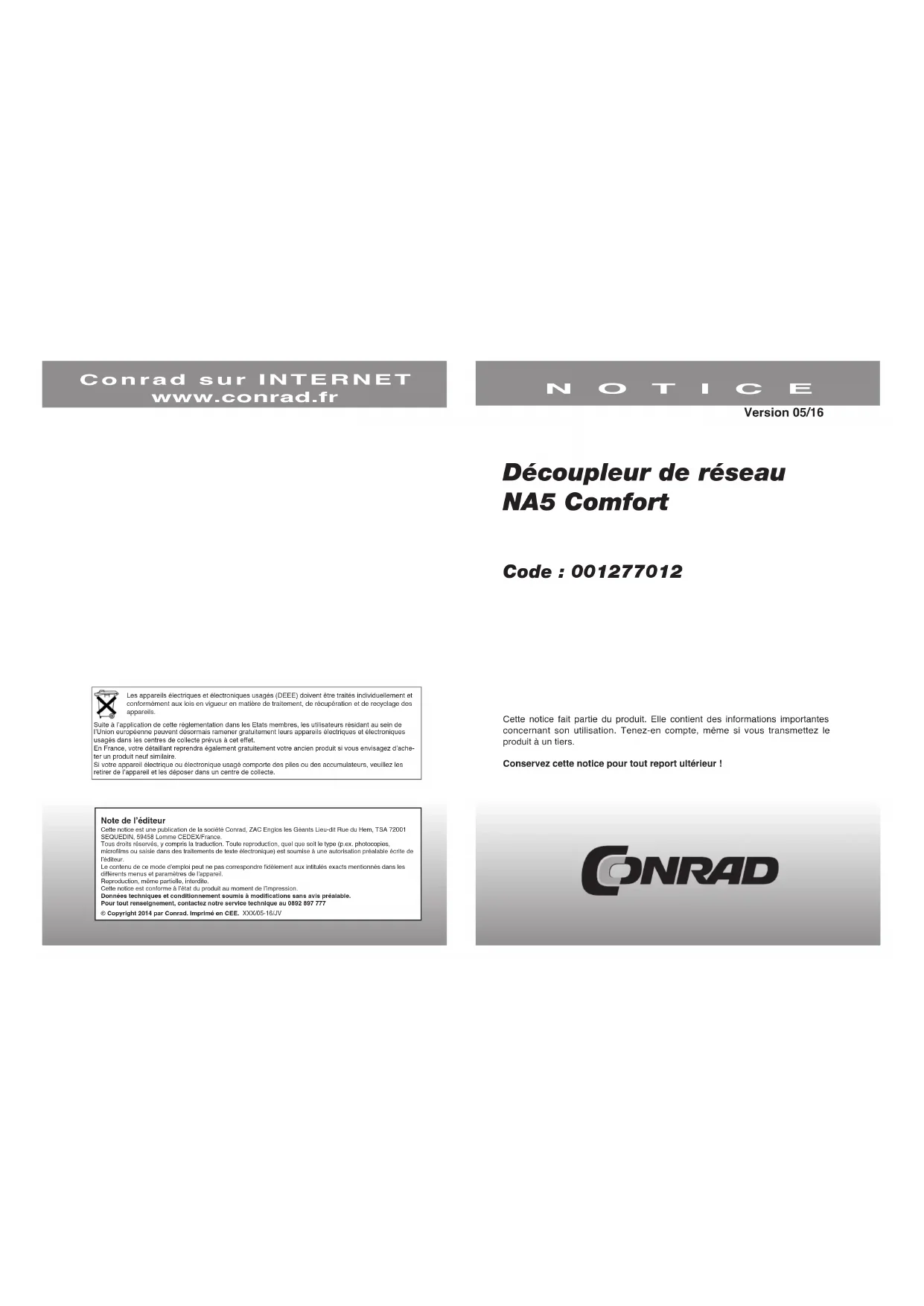

MODE D'EMPLOI NA7 comfort Gigahertz Solutions

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 05/16

Découpleur de réseau NA5 comfort

Code : 001277012

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les États membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants, Lieu-dit Rue du Hem, TSA 72001, SEQUEDIN, 59458 Lomme CEDEX/France.

Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique), est soumise à une autorisation préalable écrite de l'éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les différents menus et paramètres de l'appareil.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable. Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/05-16/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur !

Informations sur le produit

Tension réseau / Charge réseau admissible

230 V AC +/- 10 %, 16 A, charge pour lampe à incandescence 3500 W

Durée de vie mécanique du relais

Environ 15 000 000 cycles de manœuvres

Ondulation résiduelle (nominale / typique / maximale)

< 4 mV / < 8 mV / < 16 mV

Tension de surveillance

Tension continue à courant faible biocompatible (max. 8 mA, 230 V DC)

Coupure unipolaire pour une protection optimale des personnes et une ondulation résiduelle minimale. Les surcouplages sont détournés grâce à une sortie à impédance fiable.

Innovation

Cette technique de pointe a fait l'objet de nombreux brevets déposés.

Sécurité

Les découpleurs Comfort NA1 à NA8 sont les premiers interrupteurs de réseau ayant obtenu la certification VDE, qui garantit le respect de normes de sécurité très strictes (numéro de certification VDE : 40000677).

Utilité pratique

Les découpleurs de Gigahertz Solutions sont installés par des électriciens confirmés depuis de nombreuses années. Ils sont recommandés par des géobiologues renommés et sont utilisés au quotidien dans des milliers de foyers.

Accessoire utile

Pour améliorer les propriétés CEM du découpleur et la qualité du réseau, il est possible d'utiliser un simple « filtre réseau 1μF » (à pincer sous les deux entrées).

Garantie 2 ans

Petits consommateurs permanents (radios-réveils, variateurs sensoriels, amplificateurs d'antenne, détecteurs de mouvement, minuteurs, commande de volets roulants, réfrigérateurs, lave-vaisselle, lits à eau, thermostat pour chauffage électrique, téléphones confort, fax, imprimantes, scanners, etc.) Appareils en charge (rasoirs, brosses à dents, téléphones, consoles de jeu, etc.) Appareils en veille (chaînes hi-fi, téléviseurs, enregistreurs vidéo, etc.)

Tous ces appareils consomment du courant même lorsqu'ils sont éteints; il est donc judicieux de les couper du réseau, par exemple à l'aide d'un bloc multiprise. Veillez à bien respecter la polarité sur les blocs multiprises commutables de manière unipolaire (la phase doit être déconnectée). Des courants de fuite trop élevés dans les murs, des interrupteurs lumineux trop nombreux ou des « mini-lampes » peuvent également empêcher le découplage. La série Comfort « supporte » des résistances d'isolation jusqu'à 47 kOhm environ dans le réseau de distribution.

La série Ultima permet de découpler en même temps les appareils causant des problèmes évoqués ci-dessus. Pour plus d'informations, consultez notre site Internet : www.gigahertz-solutions.de.

Autres indications relatives aux fonctions

La technique de commutation utilisée ici est compatible avec tous les consommateurs électroniques courants.

Mais il peut toujours exister des exceptions. Dans ce cas, allumez brièvement un consommateur auxiliaire pour la mise en marche (lampe à incandescence par exemple) ou installez une charge de base (disponible comme accessoire) en parallèle au consommateur.

Le découpleur peut fonctionner même avec des télérupteurs possédant une tension de commande de 230 Volt. Les télérupteurs de ce type sont utilisés par exemple pour l'éclairage de couloirs ou de cages d'escalier utilisable à partir de plusieurs interrupteurs.

Une protection interne contre la surchauffe peut empêcher l'appareil d'effectuer le découplage seul en cas de surtensions de l'extérieur. Dans ce cas, débranchez pendant une minute puis rebranchez le disjoncteur automatique monté en série, puis remettez l'appareil en marche pour le réinitialiser. Le cas échéant, laissez un espace d'un demi-pas d'encombrement à gauche et à droite pour équilibrer les températures.

Pourquoi utiliser un découpleur de réseau ?

L'électricité est omniprésente dans notre vie quotidienne et son utilisation génère des champs électriques et magnétiques alternatifs. Les effets de ces champs sur l'organisme ont fait l'objet de nombreuses études internationales, dont les résultats sont plutôt alarmants.

Il n'existe pas encore de certitude sur les valeurs limites acceptables, mais par précaution, il est judicieux de réduire au moins les nuisances « produites à la maison » avec ces champs alternatifs.

Un découpleur de réseau fiable et respectant les critères de bio-construction permet de réduire la charge quotidienne sans compromis sur le confort. C'est pourquoi les spécialistes recommandent principalement cette technique pour un assainissement en matière de champs alternatifs électriques et magnétiques.

Notice de montage et d'utilisation

Informations produit

Veuillez lire attentivement cette notice d'utilisation avant la première mise en service. Elle contient des informations importantes pour la sécurité, le montage et l'utilisation de l'appareil.

1 Consignes de sécurité et exigences pour le montage

L'appareil est destiné à un usage domestique. Il doit être installé par un électricien qualifié uniquement.

Installez impérativement un coupe-circuit automatique de 16 ampères et coupez-le avant de procéder à l'installation. Un disjoncteur différentiel FI monté en série augmente encore le niveau de sécurité mais n'est pas nécessaire ici.

Vérifiez l'absence de tension à l'aide d'un testeur de phase.

Il existe un danger de mort par choc électrique lors des manipulations dans les boîtes à fusibles.

domestiques. Respectez scrupuleusement les indications de branchement. L'appareil ne doit en aucun cas entrer en contact avec l'eau.

Collez l'autocollant joint bien en évidence dans la boîte à fusibles.

En cas d'utilisation de plusieurs découpleurs dans une boîte à fusibles, montez-les sur des rails différents ou respectez un espace d'un demi-pas d'encombrement entre deux découpleurs contigus (pour des raisons d'équilibrage de températures).

Conseil : Laissez cette notice dans la boîte à fusibles pour pouvoir vous y reporter ultérieurement si nécessaire.

2 Éléments de fonctionnement

3 Indications de branchement et test de fonctionnement

Déconnectez le fusible de puissance avant de procéder au montage. Raccordez l'entrée « N » au rail de conducteur neutre et l'entrée « L » à la sortie du fusible automatique adapté.

Test de fonctionnement

Vérifiez le fonctionnement avant de raccorder la phase de sortie. Connectez le fusible de puissance. La LED verte s'allume en continu au bout de 3 secondes. Déconnectez le fusible.

Raccordez la phase du circuit électrique à découpler à la sortie « L ». Connectez le fusible de puissance. En cas d'inversion de polarité des entrées, le relais commute ça et là de façon audible. Dans ce cas, vérifiez le branchement.

4 Instructions pour la mise en service

Installez le découpleur comme indiqué dans le paragraphe 3 et effectuez un test de fonctionnement. Déconnectez toutes les lampes et appareils dans le circuit électrique concerné, ainsi que les appareils en mode veille (débranchez-les si nécessaire).

Le découpleur coupe la partie du réseau concernée du réseau d'alimentation 230 V au bout de 2-3 secondes ; la LED verte en bas de l'appareil s'allume (« 230 V~ : abgekoppelt »).

Branchez ensuite le voyant de contrôle fourni sur une prise bien visible du circuit électrique découplé. Il permet la surveillance du fonctionnement puisqu'il ne s'allume que s'il est sous tension.

En revanche, une lampe d'orientation ordinaire ou un commutateur d'éclairage avec petits voyants lumineux s'allument même avec une tension 230 V découplée puisqu'ils sont alimentés via la tension de surveillance du découpleur par une tension continue à courant faible conforme aux principes de bio-construction (8 mA max.).

5 Les consommateurs permanents empêchent le découplage

En cas d'échec du découplage, effectuez d'abord un test de fonctionnement comme indiqué dans le paragraphe 3.

Si le découpleur est installé de manière conforme et prêt à fonctionner, le test est positif.

Si le circuit électrique à découpler est raccordé à la sortie « L » et que la LED « abgekoppelt » ne s'allume pas au bout de 3 secondes, cela signifie qu'un ou plusieurs consommateurs permanents se trouvent encore dans le circuit électrique à découpler ou que les courants de fuite sont trop élevés. Séparez-les du réseau pour un fonctionnement normal.
