S2510PESAT - Disque dur StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier disque dur externe 2.5" eSATA/USB 2.0
Marque	StarTech.com
Modèle	S2510PESAT
Dimensions	130,0 x 60,0 x 17,0 mm
Poids	93,5 g
Interface	Power eSATA (eSATA + USB), USB 2.0, SATA 3,0 Gb/s
Alimentation	Via USB (5V) ou Power eSATA
Formats de disque supportés	SATA 1,5/3,0 Gb/s, 2,5", hauteur 9,5 mm, jusqu'à 500 Go
Chipset	Sunplus SPIF303
Connecteurs	1x Power eSATA, 1x USB mini-B
Fonctionnalités	Sauvegarde une touche, transportable avec sacoche incluse
Systèmes d'exploitation compatibles	Windows 2000/XP/Vista/7, Mac OS X, Linux
Température de fonctionnement	-15 °C à 50 °C (5 °F à 122 °F)
Température de stockage	-20 °C à 60 °C (-4 °F à 140 °F)
Humidité de fonctionnement	0 % à 75 % HR
LED indicateur	Alimentation/Activité
Contenu de l'emballage	Boîtier, câble Y USB, sacoche, CD d'installation, manuel
Garantie	2 ans
Certification	FCC Classe B
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux
Sécurité	Manipuler le disque dur avec précaution, utiliser un bracelet antistatique

FOIRE AUX QUESTIONS - S2510PESAT StarTech.com

Comment installer un disque dur dans le boîtier S2510PESAT ?

Appuyez sur les languettes latérales pour libérer le capot supérieur, glissez-le vers l'avant, insérez le disque SATA 2,5" en alignant le connecteur, puis remettez le capot en place jusqu'à enclenchement.

Quels types de disques durs sont compatibles ?

Les disques durs SATA 2,5" de 9,5 mm d'épaisseur, avec une vitesse de 1,5 ou 3,0 Gb/s, et une capacité jusqu'à 500 Go.

Comment connecter le boîtier à l'ordinateur ?

Vous pouvez utiliser un câble Power eSATA (combiné eSATA+USB) ou un câble eSATA standard plus un câble USB pour l'alimentation, ou simplement un câble USB en mode USB 2.0.

Faut-il installer des pilotes pour utiliser ce boîtier ?

Non, sous Windows 2000/XP/Vista/7, Mac OS X et Linux, les pilotes sont intégrés. Aucune installation supplémentaire n'est nécessaire.

Comment préparer un nouveau disque dur pour l'utiliser ?

Allez dans Gestion des disques (clic droit sur Poste de travail > Gérer), localisez le disque non alloué, créez une nouvelle partition en suivant l'assistant, puis formatez-la.

Que faire si le disque n'est pas détecté ?

Vérifiez les connexions, assurez-vous que l'alimentation est suffisante (branchez les deux connecteurs USB si nécessaire), et testez sur un autre port ou ordinateur.

Le boîtier peut-il être utilisé avec un disque contenant déjà des données ?

Oui, une fois branché, le disque apparaît automatiquement dans le Poste de travail avec une lettre de lecteur, sans perte de données.

Quelle est la fonction de sauvegarde une touche ?

Le boîtier dispose d'un bouton de sauvegarde une touche qui permet de lancer une sauvegarde rapide des fichiers, selon le logiciel fourni sur le CD d'installation.

Quels sont les précautions à prendre lors de la manipulation ?

Déchargez l'électricité statique en touchant une surface métallique, portez un bracelet antistatique, et manipulez le disque dur avec précaution pour éviter toute perte de données.

Où trouver les derniers pilotes et le support technique ?

Rendez-vous sur www.startech.com/support pour l'assistance et sur www.startech.com/downloads pour les pilotes et logiciels les plus récents.

MODE D'EMPLOI S2510PESAT StarTech.com

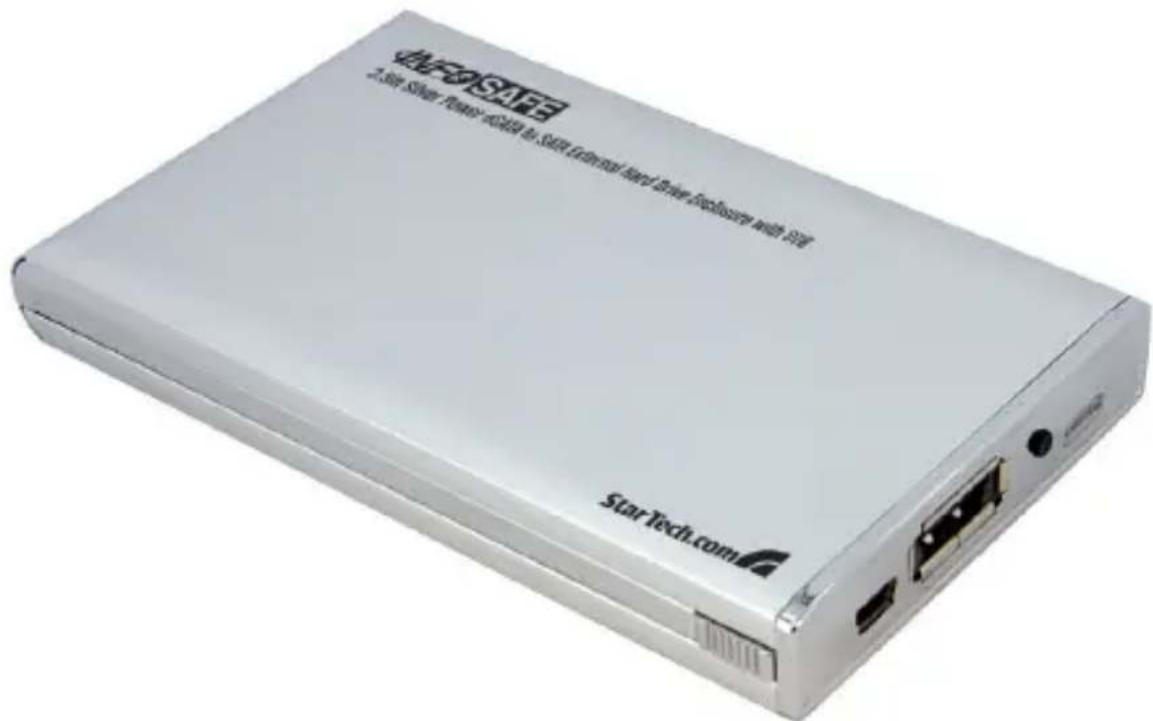

Boîtier disque dur esata à SATA silver power 2.5" avec sauvegarde une touche

S2510PESAT

Le produit actuel peut varier des photos

Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception. • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech. com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech. com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps du manuel, StarTech. com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des matières

Contenu de l'emballage.... 1 Configuration requise.... 1

Installation 2

Installation du Matériel....2 Installation du Logiciel....2

Informations sur la garantie

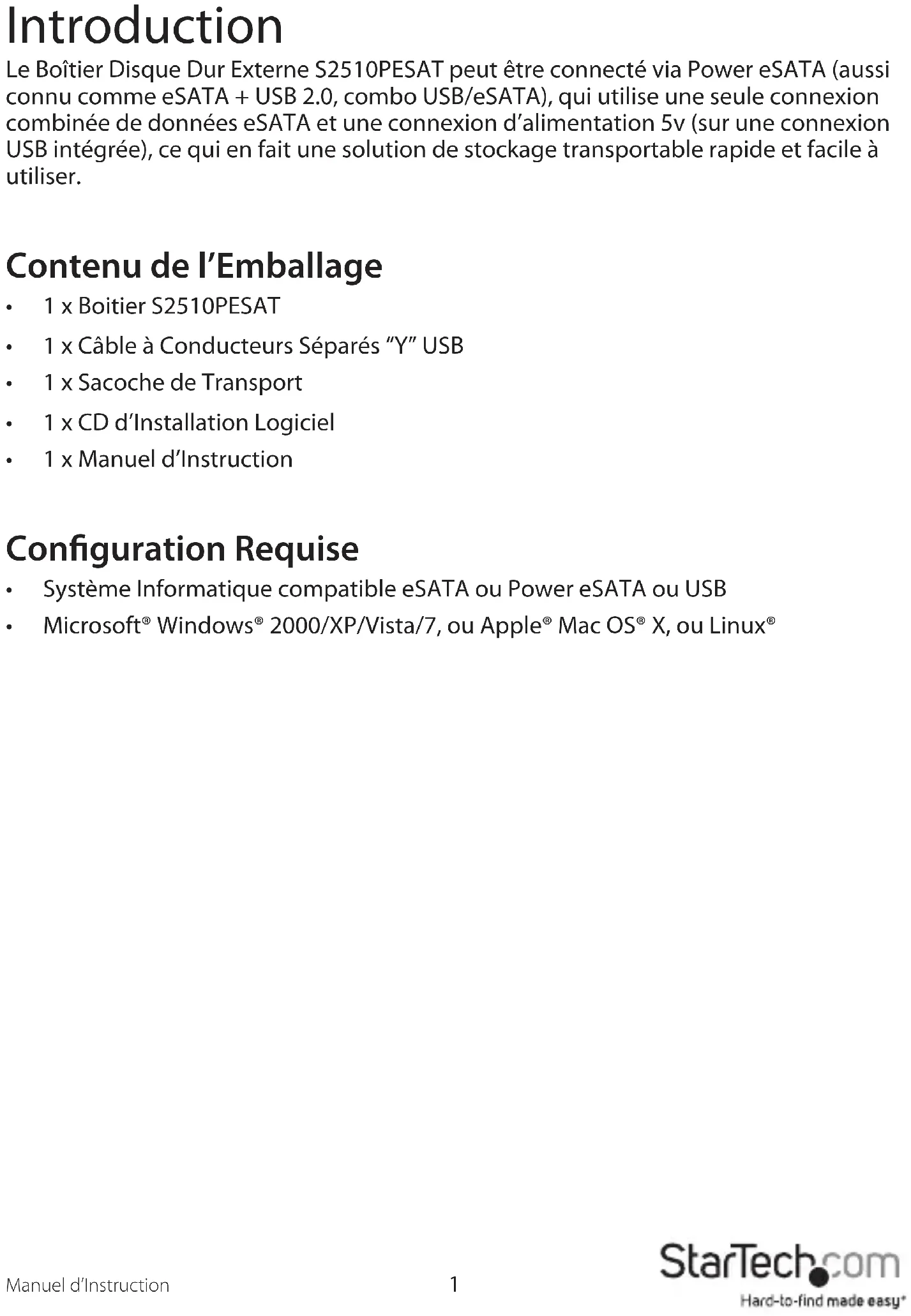

Le Boîtier Disque Dur Externe S2510PESAT peut être connecté via Power eSATA (aussi connu comme eSATA + USB 2.0, combo USB/eSATA), qui utilise une seule connexion combinée de données eSATA et une connexion d'alimentation 5v (sur une connexion USB intégrée), ce qui en fait une solution de stockage transportable rapide et facile à utiliser.

Contenu de l'emballage

• 1 x Boîtier S2510PESAT • 1 x Câble à Conducteurs Séparés "Y" USB • 1 x Sacoche de Transport • 1 x CD d'Installation Logiciel • 1 x Manuel d'Instruction

Configuration requise

• Système Informatique compatible eSATA ou Power eSATA ou USB
• Microsoft® Windows® 2000/XP/Vista/7, ou Apple® Mac OS® X, ou Linux®

Installation du matériel

ATTENTION ! Les disques durs nécessitent une manipulation minutieuse, en particulier lorsqu'ils sont transportés. Si vous n'êtes pas prudent, une perte de données peut survenir. Manipulez toujours les disques durs et tout périphérique de stockage avec prudence. Assurez-vous d'être correctement mis à la terre en portant un bracelet anti-statique lorsque vous manipulez des composants informatiques ou déchargez-vous de toute accumulation d'électricité statique en touchant une surface métallique de grande dimension mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes.

1. Appuyez sur les petites languettes de chaque côté du boîtier pour libérer le verrou qui retient le capot supérieur et inférieur du boîtier et faites glisser le capot supérieur du boîtier vers l'avant.
2. Placez le disque dur SATA 2.5" dans le boîtier puis faites glisser le connecteur du disque dur dans le connecteur SATA à l'intérieur du boîtier.
3. Refaites glisser le capot supérieur du boîtier sur le cadre du boîtier jusqu'à ce qu'il soit en place et s'enclenche.
4. Si vous utilisez Power eSATA, connectez un câble Power eSATA depuis le boîtier jusqu'à un port Power eSATA sur l'ordinateur.

Si vous utilisez eSATA de façon régulière, connectez un câble eSATA du boîtier jusqu'à un port eSATA sur l'ordinateur, puis connectez le câble USB du boîtier à l'ordinateur pour fournir l'alimentation.

Si vous utilisez USB, alors connectez le câble USB du connecteur mini-B sur le boîtier jusqu'à l'ordinateur, en utilisant le câble à conducteurs séparés "Y" USB fourni.

Assurez-vous que le premier connecteur USB sur le câble est branché en premier. Si de la puissance supplémentaire est nécessaire, branchez le second connecteur USB du câble sur le système informatique.

Installation du logiciel

Windows 2000/XP/Vista/7, Mac OS X, Linux

Aucune installation de pilote n'est requise pour ces systèmes d'exploitation, étant donné que ce boîtier est supporté nativement, les pilotes sont déjà installés.

Utilisation du périphérique de stockage

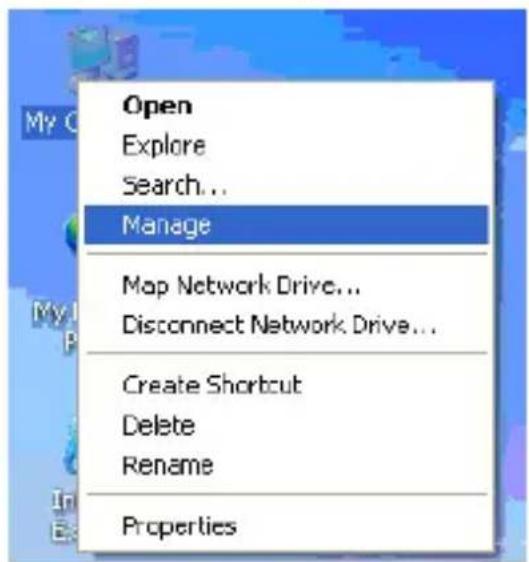

Si vous utilisez un nouveau disque dur qui ne contient pas de données, alors vous devrez d'abord préparer le disque dur pour pouvoir l'utiliser. À partir du bureau principal, faites un clic droit sur "Poste de travail" ("Ordinateur" dans Vista/7), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestion des disques à partir du panneau gauche de la fenêtre.

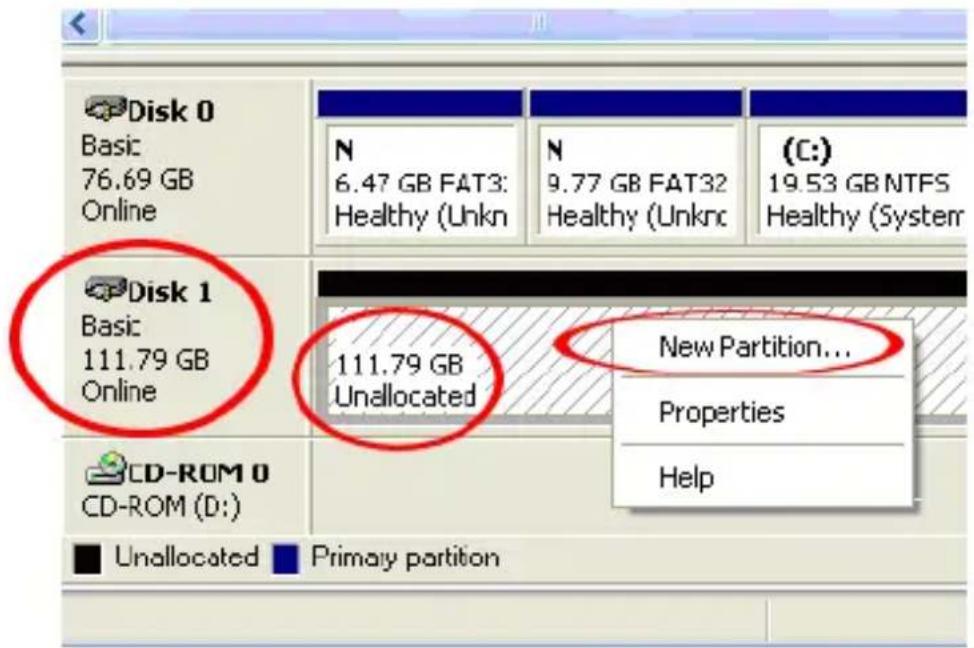

Localisez le disque notifié en tant que "non alloué" (vérifiez la capacité du disque dur afin de confirmer que c'est le bon disque dur) et cliquez à droite dans la section "non alloué" et sélectionnez "Nouvelle partition".

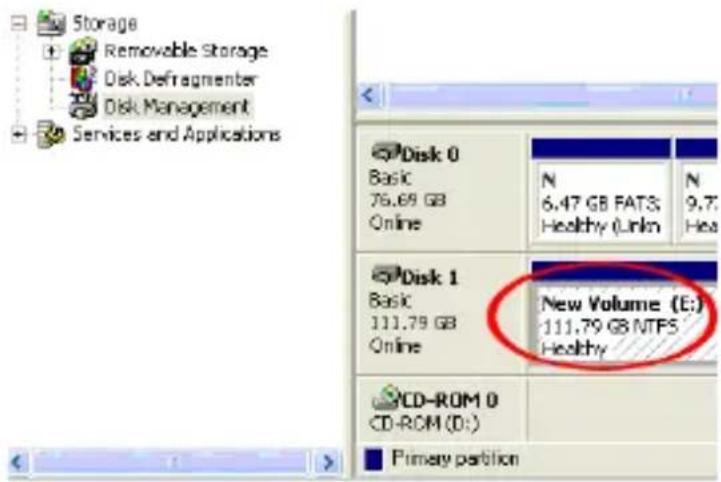

L'Assistant Nouvelle partition apparaît. Suivez les instructions de l'assistant pour terminer la configuration du disque. Une fois terminé, le disque devrait apparaître comme "Healthy" (Sain) avec une lettre de disque affectée (ex : E:). Cette lettre de disque devrait maintenant apparaître dans le Poste de travail.

Si vous installez un disque dur contenant déjà des données, après l'avoir branché, le disque devrait automatiquement être montré avec une lettre de disque affectée au sein du Poste de travail.

Spécifications

Interface Bus	SATA 3.0Gb/sUSB 2.0
Connecteurs	1 x Connecteur Power eSATA1 x USB mini-B
Chipset ID Sunplus SPIF303
LED 1 x Alimentation/Activité
Prise en Charge Disque Dur	2.5" SATA 1.5/3.0Gbps, Taille 9.5mm, jusqu'à 500GB de capacité
Température de Fonctionnement -15°C ~ 50°C (5°F ~ 122°F)
Température de Stockage -20°C ~ 60°C (-4°F ~ 140°F)
Humidité 0% ~ 75% HR
Dimensions 130.0mm x 60.0mm x 17.0mm
Poids 93.5g
Systèmes d'Exploitation Compatibles	Windows 2000/XP/Vista/7,Mac OS X, Linux

Support technique

La durée de vie des supports techniques StarTech. com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech. com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main-d'œuvre seulement. StarTech. com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech. com Ltd et StarTech. com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
