Type de produit	Adaptateur RS485 DB9 vers bornier
Marque	StarTech.com
Modèle	DB92422
Connecteurs	1 x DB9 femelle, 1 x bornier à vis 5 broches (pas 3,5 mm)
Signaux supportés	RS485/RS422 : TXD+, TXD-, RXD+, RXD-, GND
Alimentation	Aucune (passif)
Dimensions (approx.)	35 x 25 x 20 mm
Poids (approx.)	25 g
Matériau du boîtier	Plastique ABS avec insert métallique
Température de fonctionnement	0°C à 70°C
Humidité de fonctionnement	5% à 95% sans condensation
Installation	Aucun pilote nécessaire, branchement direct
Compatibilité	Appareils RS485/RS422 équipés d'un port DB9
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Utiliser dans un environnement sec et à l'abri des liquides
Réparabilité	Non réparable par l'utilisateur
Garantie	2 ans
Contenu du paquet	Adaptateur DB92422, vis de verrouillage DB9

FOIRE AUX QUESTIONS - DB92422 StarTech.com

Quels sont les branchements du connecteur DB9 ?

Le brochage DB9 femelle est : broche 1 TXD-, broche 2 TXD+, broche 3 RXD+, broche 4 RXD-, broche 5 GND, broches 6-9 non connectées.

Comment connecter le bornier à vis ?

Le bornier 5 broches correspond à : TXD+ (DATA+), TXD- (DATA-), RXD+, RXD-, GND. Dénudez les fils sur 7 mm, insérez-les et serrez les vis.

Cet adaptateur nécessite-t-il une alimentation externe ?

Non, l'adaptateur est passif et ne nécessite aucune alimentation.

Quels types de câbles utiliser avec le bornier ?

Utilisez des fils de section 0.5 à 1.5 mm² (AWG 22-16) dénudés sur environ 7 mm.

L'adaptateur est-il compatible avec RS422 ?

Oui, le brochage supporte les signaux différentiels RS422 (TXD+/TXD- et RXD+/RXD-).

Quelle est la température de fonctionnement ?

La plage de température de fonctionnement est de 0°C à 70°C.

Puis-je utiliser cet adaptateur avec un câble DB9 mâle ?

Oui, le connecteur DB9 femelle accepte un câble DB9 mâle standard.

Comment nettoyer l'adaptateur ?

Nettoyez avec un chiffon sec et non pelucheux. Évitez les liquides.

Que faire si l'adaptateur ne fonctionne pas ?

Vérifiez le câblage du bornier et du DB9, assurez-vous que les vis sont serrées et que les signaux RS485 sont correctement configurés.

L'adaptateur est-il livré avec des vis de fixation ?

Oui, il est livré avec des vis de verrouillage pour le connecteur DB9.

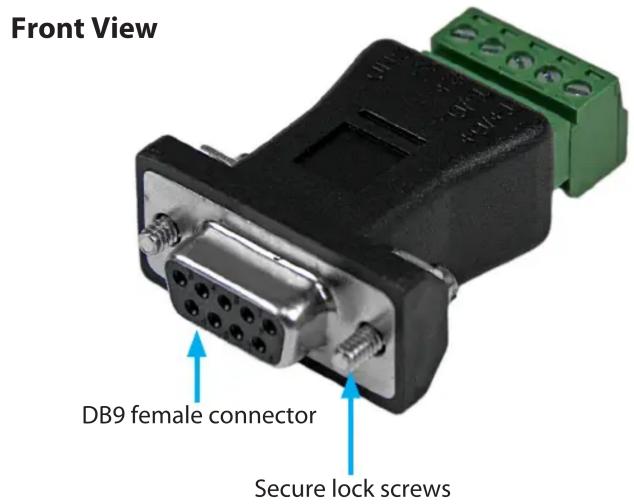

MODE D'EMPLOI DB92422 StarTech.com

422 RS485 Serial DB9 to Terminal Block Adapter

DB92422

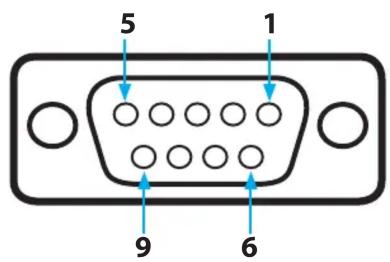

DB9-Female Pin Assignment

Signal 9 Pins
TXD- (DATA-) 1
TXD+ (DATA+) 2
RXD+ 3
RXD- 4
GND 5
NC	6
NC	7
NC	8
NC	9

*NC = No connection

5-pin Terminal Blacks Pin Assignment

TXD+ (DATA+)	- TXD+ (DATA+)
TXD- (DATA-)	- TXD- (DATA-)
RXD+	- RXD+
RXD-	- RXD-
GND	- GND
