Type de produit	Répartiteur vidéo DVI avec audio
Marque	StarTech.com
Modèle	ST122DVIA
Nombre de ports	2 sorties DVI
Connecteurs	3 x DVI-I 24 broches (1 entrée, 2 sorties), 3 x mini-jack 3,5 mm (1 entrée audio, 2 sorties audio), 1 x entrée d'alimentation DC
Résolution vidéo maximale	1920 x 1200 à 60 Hz
Distance maximale	10 mètres
Bande passante vidéo	350 MHz
HDCP	Oui (HDCP 1.1)
Alimentation	9 ~ 12 V DC, 600 mA, centre positif
Dimensions	181,4 mm x 85,2 mm x 20,0 mm
Poids	600 g
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Humidité	0 % à 80 % HR
LED indicateurs	1 x alimentation/entrée (vert/bleu), 2 x liaison sortie
Contenu de l'emballage	Répartiteur, adaptateur secteur, manuel d'instruction
Fonctions principales	Amplifie et distribue un signal vidéo DVI et audio vers 2 affichages, supporte l'audio stéréo analogique via mini-jack 3,5 mm, installation sans pilote
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher en cas d'orage.
Garantie	2 ans
Informations générales	Conforme à la norme FCC classe B. Aucun pilote requis. Utilisable dans les salles de classe, centres de contrôle, environnements de vente.

FOIRE AUX QUESTIONS - ST122DVIA StarTech.com

Comment installer le répartiteur DVI ?

Assurez-vous que tous les appareils sont éteints. Connectez la source DVI à l'entrée du répartiteur, puis chaque écran aux sorties. Branchez l'alimentation et allumez d'abord les écrans, puis le répartiteur, enfin la source. La LED d'alimentation doit passer au bleu si le signal est reçu.

Puis-je utiliser l'audio avec ce répartiteur ?

Oui, le répartiteur prend en charge l'audio stéréo analogique via des connecteurs mini-jack 3,5 mm. Connectez un câble audio de la source à l'entrée audio du répartiteur, et de chaque sortie audio aux écrans ou haut-parleurs.

Quelle est la résolution maximale supportée ?

La résolution maximale est de 1920 x 1200 à 60 Hz. Elle prend également en charge les résolutions HD jusqu'à 1080p.

Quelle est la distance maximale entre la source et les écrans ?

La distance maximale est de 10 mètres entre la source et l'écran, grâce à l'amplification du signal intégrée.

Le répartiteur est-il compatible HDCP ?

Oui, il est compatible HDCP version 1.1, ce qui permet de lire du contenu protégé depuis des sources comme les lecteurs Blu-ray ou les décodeurs.

Faut-il installer des pilotes ?

Non, le répartiteur est un périphérique matériel externe. Aucun pilote n'est nécessaire. Il suffit de brancher les câbles et l'alimentation.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Assurez-vous d'utiliser l'adaptateur fourni (9-12V DC, 600 mA, centre positif). Si la LED reste éteinte, contactez le support technique.

Puis-je connecter des écrans à la fois sur DVI-I et DVI-D ?

Le répartiteur utilise des connecteurs DVI-I, mais il est recommandé d'utiliser des câbles DVI-D (numériques) pour éviter des problèmes de compatibilité avec certaines sources qui n'émettent qu'un signal numérique.

Comment nettoyer le répartiteur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou de liquides pour éviter d'endommager les composants.

Que faire si un écran ne s'allume pas ?

Vérifiez que l'écran est sous tension et que le câble DVI est bien connecté. Testez l'écran directement sur la source pour confirmer qu'il fonctionne. Assurez-vous que la LED de sortie correspondante est allumée sur le répartiteur.

MODE D'EMPLOI ST122DVIA StarTech.com

Répartiteur vidéo DVI 2/4-PORTS avec audio

ST122DVIA

ST124DVIA

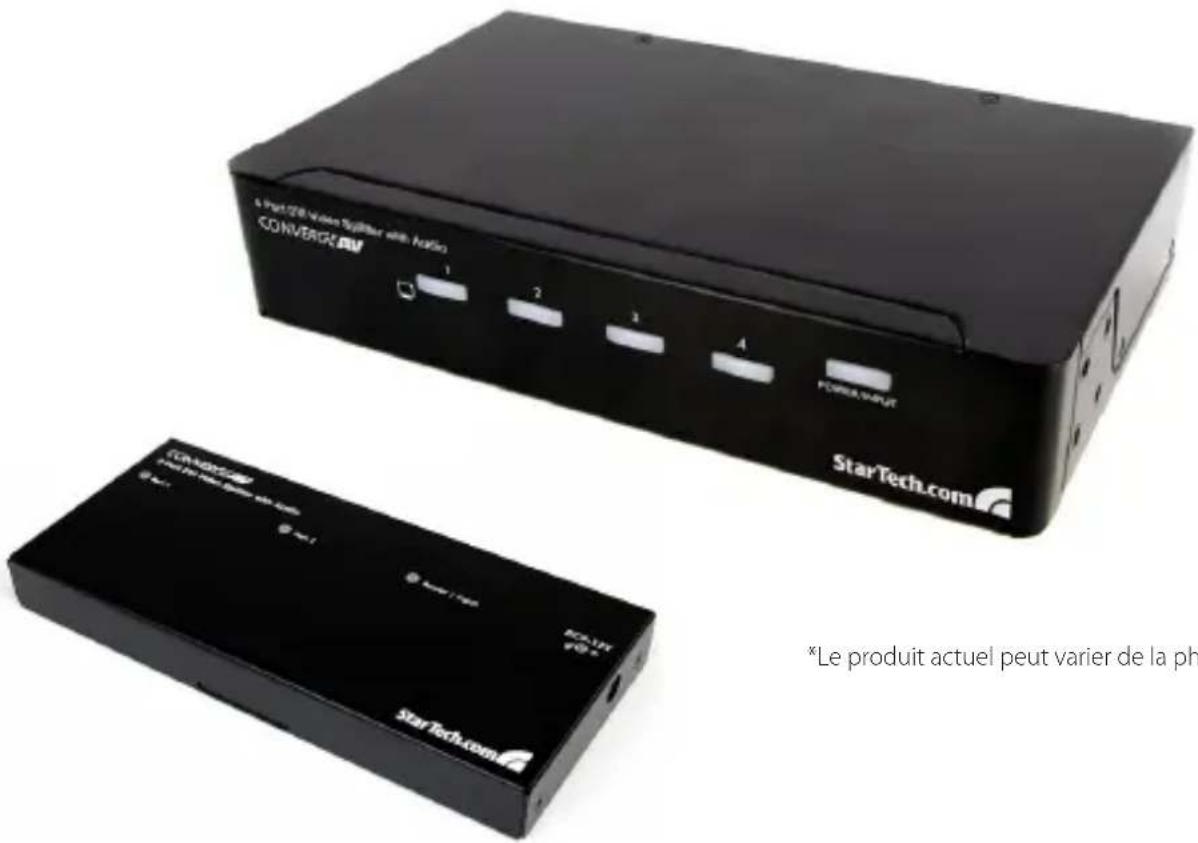

a Part GB Video Splitter with Hellen CONVERCOM 1 2 3 4 POWER/INPUT StarTech.com *Le produit actuel peut varier de la ph CONVERCOM PARS DE LA CHINA * Le produit actuel peut varier de la ph StarTech.com

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr. startech. com

Pour les informations les plus récentes, veuillez visiter www. startech. com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception. • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech. com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech. com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech. com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

INTRODUCTION....1

Contenu de l'Emballage.... 1

Configuration Requise....1

Vue du Haut ST122DVIA 2

Vue Arrière - ST122DVIA 2

Vue Avant - ST124DVIA 3

Vue Arrière - ST124DVIA 3

Installation 4

Installation du Matériel....4

Installation du Logiciel....4

Informations sur la GARANTIE....6

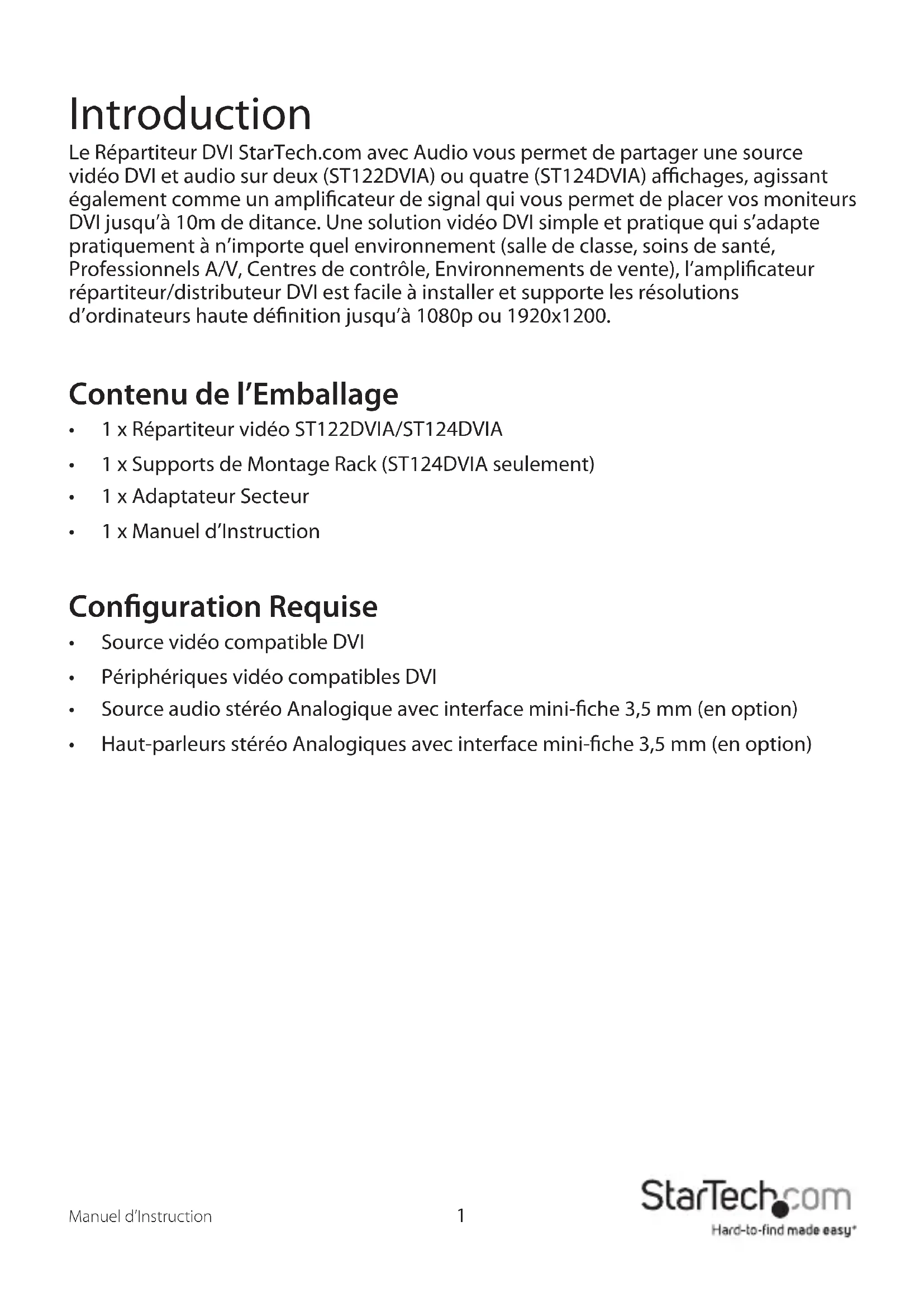

Le Répartiteur DVI StarTech. com avec Audio vous permet de partager une source vidéo DVI et audio sur deux (ST122DVIA) ou quatre (ST124DVIA) affichages, agissant également comme un amplificateur de signal qui vous permet de placer vos moniteurs DVI jusqu'à 10m de distance. Une solution vidéo DVI simple et pratique qui s'adapte pratiquement à n'importe quel environnement (salle de classe, soins de santé, Professionnels A/V, Centres de contrôle, Environnements de vente), l'amplificateur répartiteur/distributeur DVI est facile à installer et supporte les résolutions d'ordinateurs haute définition jusqu'à 1080p ou 1920x1200.

Contenu de l'Emballage

• 1 x Répartiteur vidéo ST122DVIA/ST124DVIA • 1 x Supports de Montage Rack (ST124DVIA seulement) • 1 x Adaptateur Secteur • 1 x Manuel d'Instruction

Configuration requise

• Source vidéo compatible DVI • Périphériques vidéo compatibles DVI • Source audio stéréo Analogique avec interface mini-fiche 3,5 mm (en option) - Haut-parleurs stéréo Analogiques avec interface mini-fiche 3,5 mm (en option)

Vue du Haut ST122DVIA

LED Sortie 1 CONVERCEAN 2 Part DVD Video Splitter with Pin Part 1 LED Sortie 2 Part 2 LED Signal Alimentation/Entrée Power / Input DCP-13V FG+ StarTech.com Connecteur Alimentation

Vue Arrière - ST122DVIA

Audio 3.5mm (entrée) Audio 3.5mm (sortie 2) Audio 3.5mm (sortie 1) Connecteur DVI (entrée) Connecteur DVI (sortie 2) Connecteur DVI (sortie 1)

Vue Avant - ST124DVIA

4 Port/5V Video Splitter with Audio CONVERGE AV 1 2 3 4 POWER/INPUT LED Statut Sortie LED Signal Alimentation/ Entrée StarTech.com

Vue Arrière - ST124DVIA

Entrée Audio 3.5mm Sortie Audio 3.5mm DC9-12V SOURCE 4 3 2 1 Connecteur DVI (entrée) Connecteur DVI (sortie) Connecteur Alimentation

Installation du matériel

1. Assurez-vous que tous les appareils soient hors tension et débranchés.
2. Connectez la source vidéo DVI (ex : ordinateur, HDTV box, etc) au connecteur entrée sur le répartiteur, en utilisant un câble DVI mâle/mâle standard. Si vous utilisez l'audio, connectez également un câble audio mini-jack 3,5mm de la source vidéo au connecteur entrée sur le répartiteur.
3. REMARQUE : Utilisez des câbles DVI-D est recommandé étant donné que certaines sources vidéo DVI peuvent défailler lors de l'utilisation d'un signal analogique, lorsqu'un câble DVI-I est utilisé.
4. Branchez le périphérique d'affichage DVI (ex : moniteur, HDTV, projecteur, etc) à l'un des connecteurs sortie du répartiteur, en utilisant les câbles DVI mâle/mâle standards. Si vous utilisez l'audio, connectez également un câble audio mini-jack 3,5mm du connecteur Sortie au dispositif d'affichage/haut-parleurs.
5. Répétez l'opération pour chaque périphérique d'affichage ou port sur le répartiteur.

ST122DVIA ST124DVIA

1. Mettez d'abord sous tension les périphériques d'affichage. Au moins un dispositif d'affichage doit être connecté au répartiteur avant la mise sous tension afin d'assurer le bon fonctionnement.
2. Connectez l'alimentation au Répartiteur DVI pour le mettre sous tension. Le voyant d'alimentation s'allumera en vert.
3. Mettez sous tension le périphérique source vidéo. La LED d'Alimentation devrait passer au bleu pour indiquer qu'un bon signal d'entrée est reçu.

Installation du logiciel

Aucune installation de pilote n'est nécessaire pour utiliser le répartiteur vidéo DVI, car c'est un périphérique matériel externe qui ne sera pas vu par le système hôte.

Spécifications

ST122DVIA ST124DVIA
Signal Vidéo DVI-D (digital)
Nombre de Ports 2 4
Connecteurs	3 x DVI-I 24-broches	5 x DVI-I 24-broches
	3 x mini-jack 3.5mm	5 x mini-jack 3.5mm
	1 x Alimentation DC	1 x Alimentation DC
LED	1 x Alimentation/Entrée	1 x Alimentation/Entrée
	2 x Liaison Sortie	4 x Liaison Sortie
Résolution Vidéo Maximum	1920x1200@60Hz
Distance Maximum 10m
Bande Passante Vidéo Maximum	350MHz
Conformité HDCP Oui (HDCP 1.1)
Adaptateur Secteur 9 ~ 12V DC, 600mA, center positive
Température de Fonctionnement	0°C ~ 40°C (32°F ~ 104°F)
Température de Stockage -20°C ~ 60°C (-4°F ~ 140°F)
Humidité 0% ~ 80% HR
Dimensions	181.4mm x 85.2mm x 20.0mm	220.0mm x 135.0mm x 44.0mm
Poids 600g 1100g

Support technique

La durée de vie des supports techniques StarTech. com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www. startech. com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www. startech. com/downloads

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech. com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech. com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech. com Ltd et StarTech. com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
