Caractéristique	Détails
Type de produit	Dock SATA pour disques durs
Compatibilité	Disques durs SATA de 2,5" et 3,5"
Interface de connexion	USB 3.0 (compatible USB 2.0)
Vitesse de transfert	Jusqu'à 5 Gbps
Alimentation	Alimentation externe requise
Dimensions	Non spécifiées
Porte USB	1 x USB 3.0 Type-A
Indicateurs LED	Oui, pour l'alimentation et l'activité
Système d'exploitation supporté	Windows, macOS
Utilisation	Connecter des disques durs externes pour le stockage ou la sauvegarde
Maintenance	Nettoyer régulièrement et vérifier les connexions
Sécurité	Éviter les chocs physiques, débrancher en toute sécurité
Informations générales	Idéal pour les utilisateurs ayant besoin d'accéder à plusieurs disques durs

FOIRE AUX QUESTIONS - SATDOCK2520 StarTech.com

Quel est le principal usage du StarTech.com SATDOCK2520 ?

Le StarTech.com SATDOCK2520 est un dock pour disques durs qui permet de connecter des disques durs SATA de 2,5 pouces et 3,5 pouces à un ordinateur via USB.

Le SATDOCK2520 est-il compatible avec tous les systèmes d'exploitation ?

Le SATDOCK2520 est généralement compatible avec les systèmes d'exploitation Windows, macOS et Linux, mais il est recommandé de vérifier les spécifications sur le site de StarTech pour des détails spécifiques.

Comment puis-je alimenter le SATDOCK2520 ?

Le SATDOCK2520 est alimenté par une source d'alimentation externe fournie avec le produit. Assurez-vous de connecter le câble d'alimentation avant d'utiliser le dock.

Que faire si le disque dur n'est pas reconnu par mon ordinateur ?

Vérifiez que le disque dur est correctement inséré dans le dock. Assurez-vous également que le dock est bien alimenté et connecté à l'ordinateur. Essayez de redémarrer l'ordinateur ou de tester le dock sur un autre port USB.

Puis-je utiliser le SATDOCK2520 pour cloner des disques durs ?

Oui, le SATDOCK2520 peut être utilisé avec des logiciels de clonage pour transférer des données d'un disque dur à un autre, mais cela nécessite un logiciel tiers compatible.

Quel type de câbles est inclus avec le SATDOCK2520 ?

Le SATDOCK2520 est généralement livré avec un câble USB pour la connexion à l'ordinateur et un câble d'alimentation pour l'alimentation du dock.

Y a-t-il une limite de taille pour les disques durs que je peux utiliser ?

Le SATDOCK2520 prend en charge des disques durs jusqu'à 10 To, mais cela peut dépendre également du système d'exploitation utilisé.

Comment puis-je mettre à jour le firmware du SATDOCK2520 ?

Pour mettre à jour le firmware, visitez le site de StarTech et recherchez le modèle SATDOCK2520 pour accéder aux mises à jour et aux instructions spécifiques.

Le SATDOCK2520 prend-il en charge le transfert de données à haute vitesse ?

Oui, le SATDOCK2520 prend en charge l'USB 3.0, permettant des vitesses de transfert de données élevées, jusqu'à 5 Gbps, selon le disque dur utilisé.

Que faire si le dock surchauffe ?

Assurez-vous que le dock est placé dans un endroit bien ventilé et qu'il n'est pas obstrué. Si la surchauffe persiste, débranchez-le et contactez le support technique de StarTech.

MODE D'EMPLOI SATDOCK2520 StarTech.com

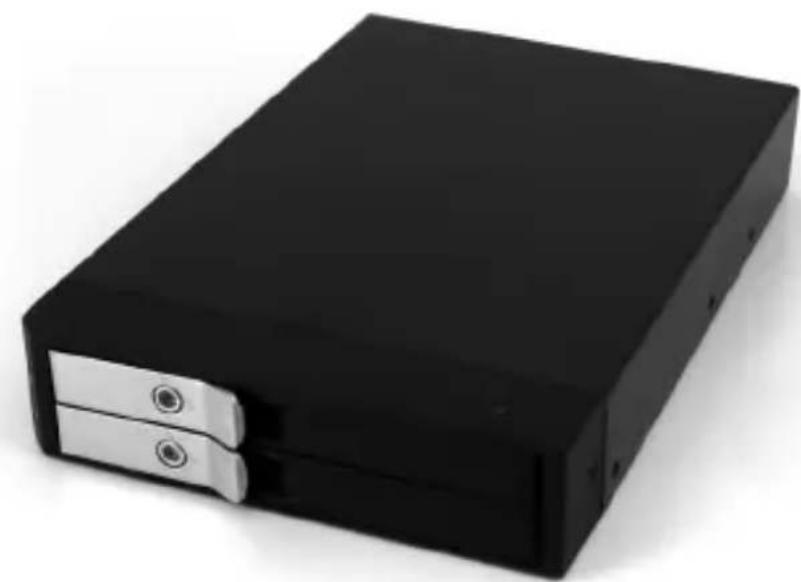

Rack mobile SATA sans plateau 3.5" pour deux disques durs 3.5

SATDOCK2520

Le produit actuel peut varier des photos

Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception. • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech. com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech. com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps du manuel, StarTech. com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des matières

Contenu de l'Emballage....1

Configuration Requise....1

Vue Avant....2

Vue Arrière....2

INSTALLATION....3

Installation du Matériel....3

Installation du Pilote....3

Informations sur la garantie

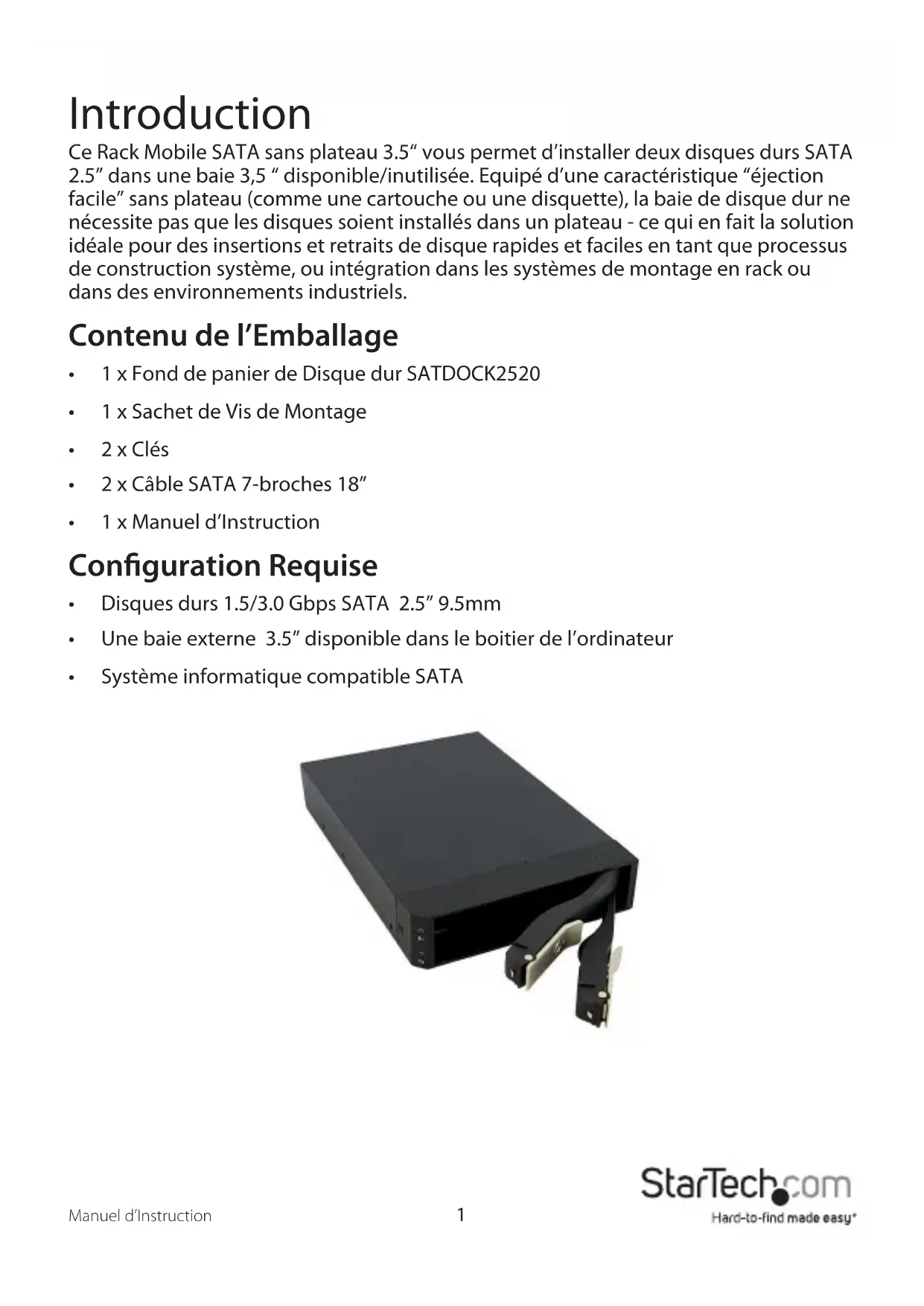

Ce Rack Mobile SATA sans plateau 3.5" vous permet d'installer deux disques durs SATA 2.5" dans une baie 3,5" disponible/inutilisée. Equipé d'une caractéristique "éjection facile" sans plateau (comme une cartouche ou une disquette), la baie de disque dur ne nécessite pas que les disques soient installés dans un plateau - ce qui en fait la solution idéale pour des insertions et retraits de disque rapides et faciles en tant que processus de construction système, ou intégration dans les systèmes de montage en rack ou dans des environnements industriels.

Contenu de l'emballage

• 1 x Fond de panier de Disque dur SATDOCK2520 • 1 x Sachet de Vis de Montage - 2 x Clés • 2 x Câble SATA 7-broches 18" • 1 x Manuel d'Instruction

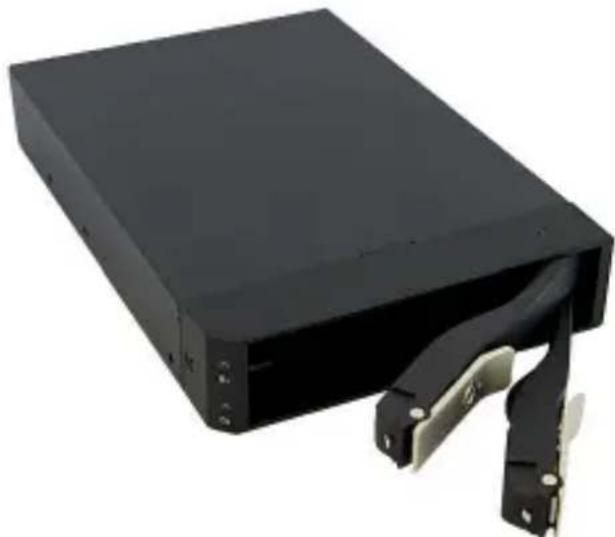

Configuration requise

• Disques durs 1.5/3.0 Gbps SATA 2.5" 9.5mm - Une baie externe 3.5" disponible dans le boîtier de l'ordinateur • Système informatique compatible SATA

LED Alimentation/ Activité Verrouillage porte

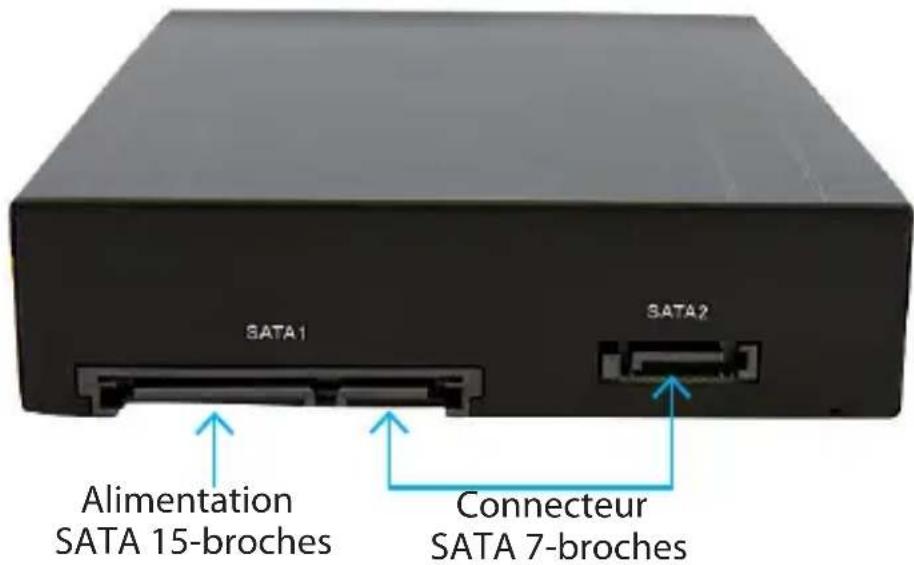

Vue arrière

SATA1 SATA2 Alimentation SATA 15-broches Connecteur SATA 7-broches

Installation

ATTENTION : Les disques durs nécessitent une manipulation minutieuse, en particulier lorsqu'ils sont transportés. Si vous n'êtes pas prudent avec votre disque dur, une perte de données peut en résulter. Manipulez toujours votre disque dur et tout périphérique de stockage avec prudence.

Installation du matériel

1. Assurez-vous que le système de l'ordinateur est éteint et débranché de la source d'alimentation avant de tenter toute installation matérielle.
2. Recherchez une baie externe 3,5" disponible sur le boîtier de l'ordinateur et installez le Rack Mobile de manière appropriée. Consultez la documentation de votre boîtier d'ordinateur pour les détails d'installation. Les vis de montage sont inclus, si nécessaire.
3. Connectez deux câbles SATA 7-broches depuis l'arrière du Rack Mobile jusqu'au port SATA sur le système informatique.
4. Branchez le câble d'alimentation SATA 15-broches depuis l'alimentation de l'ordinateur jusqu'au Rack Mobile.
5. Tirez sur les languettes en métal à l’avant du Rack Mobile pour ouvrir les portes de baie de disque. Insérez un disque dur SATA dans la baie de disque (étiquette vers le haut) et refermez la porte, en s’assurant qu’il s’enclenche correctement. OPTIONNEL : Utilisez les touches incluses pour verrouiller la porte afin d’empêcher un accès accidentel/non autorisé au(x) disque(s) dur(s).
6. Allumez l'ordinateur et utilisez le(s) disque(s) dur(s) comme s'il était directement connecté au contrôleur SATA/carte mère.

Installation du pilote

Aucune installation de pilote n'est nécessaire pour tout système d'exploitation, ce Rack Mobile étant un dispositif 'pass through', seuls les disques durs sont vus par le système informatique.

Comment l'utiliser

Si le contrôleur SATA supporte l'extraction à chaud des disques, alors les disques durs peuvent être retirés et installés dans le Rack Mobile sans avoir à mettre le système hors tension. Consultez la documentation du contrôleur SATA pour plus de détails sur la façon d'utiliser l'extraction à chaud. Si cela n'est pas pris en charge, l'ordinateur doit d'abord être arrêté afin de pouvoir installer ou retirer des disques durs.

Pour retirer les disques durs du Rack Mobile, déverrouillez la porte baie avant (si nécessaire) avec les clés fournies et ouvrez la porte en tirant sur le loquet métallique. Pivotez la porte pour qu'elle soit complètement ouverte et le disque sera éjecté, il pourra être ensuite retiré à la main de la baie du lecteur.

Spécifications

Interface Bus SATA 3.0Gb/s
Connecteurs Externes	2 x SATA 7-broches1 x Alimentation SATA 15-broches
LED Alimentation/Activité
Compatibilité de Disque Dur	Disques durs 1.5/3.0 SATA 2.5" 9.5mmjusqu'à une capacité de 500GB*
Taux d'Insertion 15 000 cycles
Température de Fonctionnement 5°C to 70°C
Température de Stockage -40°C to 80°C
Humidité 8 - 90% HR
Dimensions 154.0mm x 101.0mm x 25.0mm
Poids 224g

* L'appareil prendra uniquement en charge les capacités de disque dur SATA pris en charge par le contrôleur SATA, jusqu'à un maximum de 500Go.

Support technique

La durée de vie des supports techniques StarTech. com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech. com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main-d'œuvre seulement. StarTech. com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech. com Ltd et StarTech. com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
