PDBT33 - Haut-parleur Pyle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur tweeter pour voiture
Marque	Pyle
Modèle	PDBT33
Type de haut-parleur	Tweeter super tweeter 4"
Matériau du cône	Dôme en titane
Diamètre de la bobine	1,75 pouces (44,45 mm)
Aimant	NdFeb (néodyme-fer-bore) 43x5 mm
Puissance maximale	200 watts
Puissance nominale (RMS)	100 watts
Impédance	4 ohms
Sensibilité	105 dB (1W/1m)
Réponse en fréquence	2,0 kHz - 20 kHz
Dimensions du produit	3,9 x 3,9 x 1,5 pouces (99 x 99 x 38 mm)
Diamètre de découpe	3,2 pouces (81 mm)
Finition	Chrome diamant coupé (Diamond Chrome Cutting Finish)
Cadre	Plastique technique haute résistance
Options de montage	Affleurant, pivotant, en surface ou en angle (3 options)
Amélioration sonore	Augmente les basses fréquences, adapté aux systèmes de caisson de basses et composants
Refroidissement	Bobine mobile améliorée par ferrofluide
Contenu de la boîte	1 tweeter (câbles non fournis)
Entretien	Nettoyer avec un chiffon doux sec. Éviter les solvants.
Sécurité	Contient du carbonate de nickel, ne pas ingérer. Tenir hors de portée des enfants.
Pièces détachées	Contactez le support Pyle pour les pièces de rechange.
Réparabilité	Faire réparer par un professionnel.

FOIRE AUX QUESTIONS - PDBT33 Pyle

Comment brancher le tweeter Pyle PDBT33 ?

Connectez les bornes positive et negative du tweeter aux bornes correspondantes de l'amplificateur. Respectez la polarite pour un son optimal. Consultez le schema de cablage dans la notice.

Quelle est la puissance recommandee pour l'amplificateur ?

L'amplificateur doit fournir entre 50 et 100 watts RMS par canal sous 4 ohms pour exploiter pleinement le tweeter sans l'endommager.

Puis-je utiliser ce tweeter avec un autoradio standard ?

Oui, mais il est recommande d'utiliser un amplificateur externe car la puissance de sortie des autoradios est souvent insuffisante pour les tweeters de 100 watts RMS.

Quelles sont les options de montage disponibles ?

Le tweeter offre trois options de montage : affleurant (flush), pivotant (swivel) et en surface ou en angle (surface/angle mount).

Ce tweeter est-il adapte aux systemes de voiture avec caisson de basses ?

Oui, il est concu pour ameliorer les basses frequences et s'integre bien dans un systeme avec caisson de basses et haut-parleurs de composants.

Quelle est la taille du trou de decoupe necessaire ?

Le diametre de decoupe requis est de 3,2 pouces (environ 81 mm).

Le tweeter est-il livre avec des cables ?

Non, le contenu de la boite comprend uniquement le tweeter. Vous devez fournir vos propres cables de connexion.

Comment nettoyer le tweeter ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager la finition.

Que faire si le son est faible ou deforme ?

Verifiez les connexions, la polarite et les reglages de l'amplificateur. Assurez-vous que la puissance RMS de l'ampli correspond a celle du tweeter (100W RMS). Un filtre passe-haut est recommande pour eviter les basses frequences destructrices.

Quelle est la garantie sur ce produit ?

La garantie standard Pyle est de un an a compter de la date d'achat. Conservez votre facture pour toute reclamation. Contactez le support au (1) 718-535-1800 ou [e-mail].

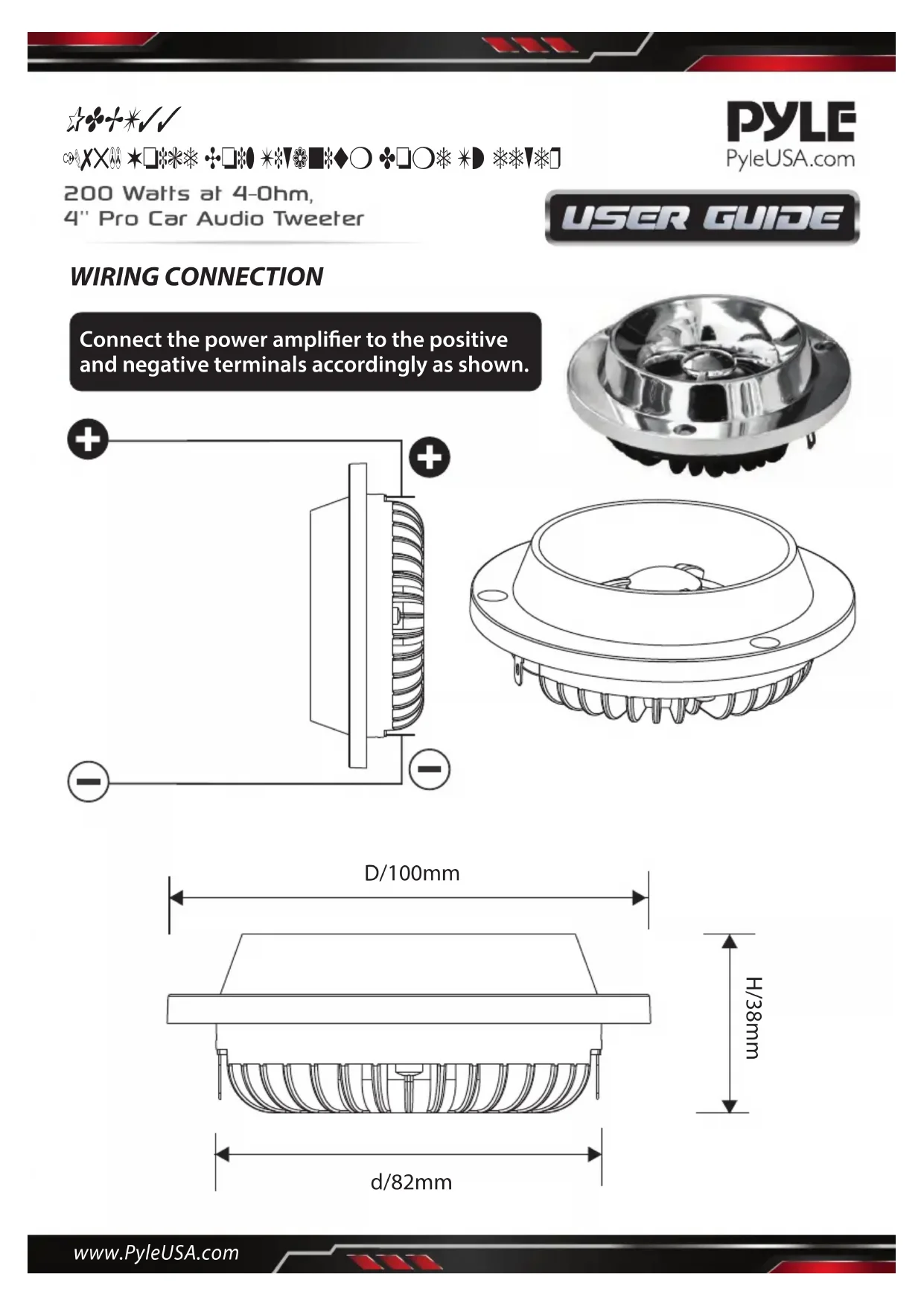

MODE D'EMPLOI PDBT33 Pyle

XX☆□*☆☆☆□○☆◆○☆□○☆

200 Watts at 4-Ohm, 4" Pro Car Audio Tweeter

USER GUIDE

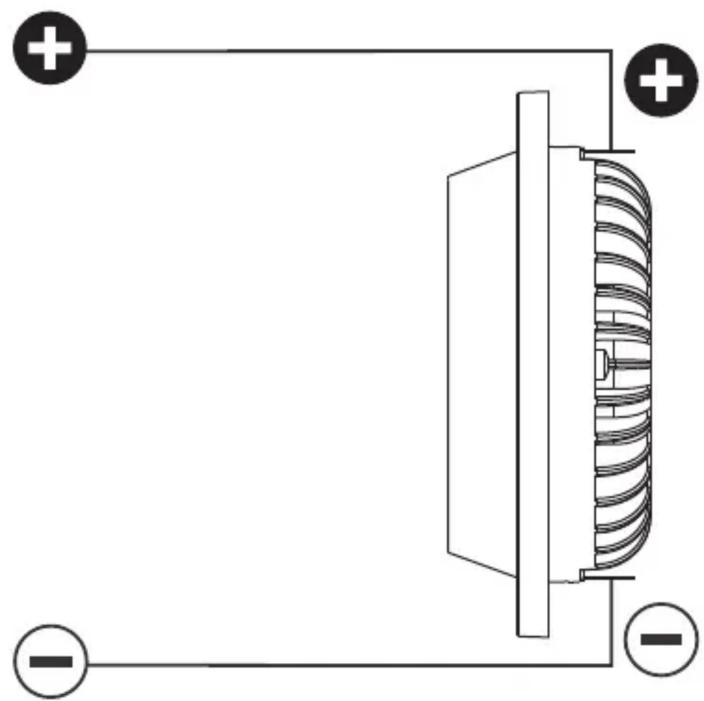

WIRING CONNECTION

Connect the power amplifier to the positive and negative terminals accordingly as shown.

Simple line drawing of a battery connected to a coil, with positive and negative terminals marked (no text or symbols)

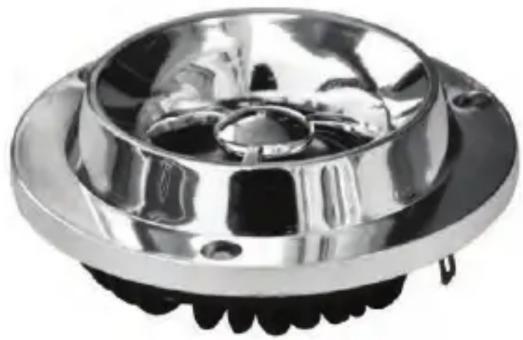

Close-up of a metallic circular mechanical component with central hub and textured base (no visible text or symbols)

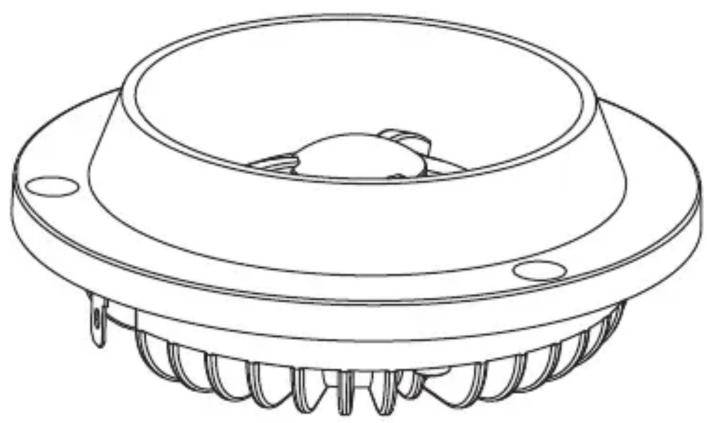

Technical line drawing of a mechanical component with concentric rings and mounting holes (no text or symbols)

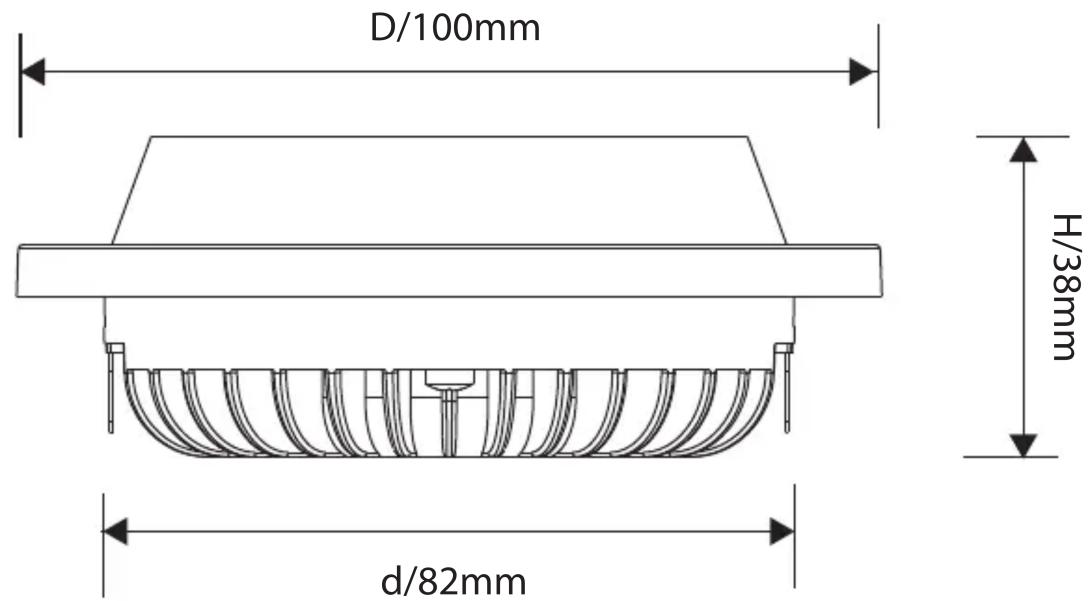

D/100mm H/38mm d/82mm

Features:

• 4" Pro Car Audio Tweeter
- Ferro Fluid Enhanced Voice Coil
• 4" Titanium Super Tweeter
• Diamond Chrome Cutting Finish
• High Strength Engineering Plastic Frame
- Enhance Sound System for Car Bass, Crossover Tweeter for Car Component Stereo
- Enhance Lower Frequency Music Note
• 3 Mounting Options: Flush / Swivel / Surface or Angle Mount
- Wide Range

What's in the Box:

- Tweeter

Technical Specs:

• Cone Type: Titanium Dome
  • Voice Coil Diameter: 1.75"
• Magnet Type: NdFeb Magnet, 43*5mm
  • Power Supply: 200 Watts MAX, 100 Watts RMS
• Voice Coil: 1.75"
• Impedance: 4 Ohm
• Sensitivity: 105 dB 1W/1M
  • Response: 2.0K Hz-20K Hz
• Product Dimensions: 3.9 " x 3.9" x 1.5" -inches
• Cutout Size: 3.2" –inches

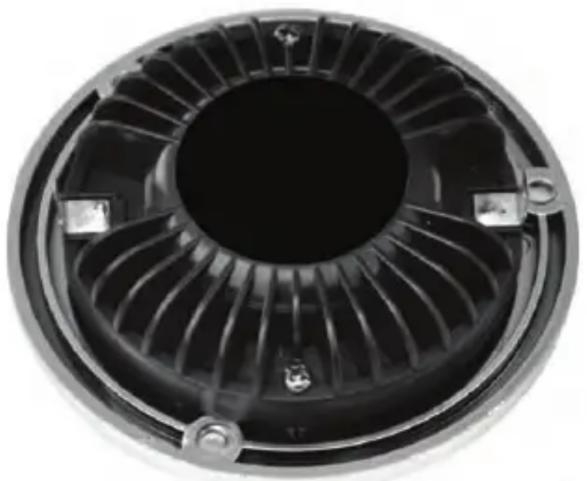

Close-up of a circular mechanical component with radial blades and central hub (no text or symbols visible)

California Prop 65 Warning

WARNING:

This product contains Nickel carbonate which is known to the state of California to cause cancer birth defects and other reproductive harm. Do not ingest.

For more info go to: www.P65warnings.ca.gov

Questions? Issues?

We are here to help!

Phone: [phone]

Email: [e-mail]
