Type de produit	Commutateur KVM USB
Marque	ATEN
Modèle	CS62US
Nombre de ports	2
Connecteurs console	1 x USB type A femelle (clavier), 1 x USB type A femelle (souris), 1 x HDB-15 femelle (vidéo), 1 x mini-jack stéréo femelle (audio)
Connecteurs ordinateurs	2 x USB type A mâles, 2 x HDB-15 mâles, 2 x mini-jack stéréo mâles
Résolution vidéo maximale	2048 x 1536
Méthode de sélection	Raccourcis clavier
Alimentation	Bus USB
Dimensions (L x l x h)	9,41 x 9,72 x 2,60 cm
Poids	0,80 kg
Température de fonctionnement	0 à 50 °C
Humidité	0 à 80 % HR sans condensation
Matériau du boîtier	Plastique
Câbles intégrés	Oui, longueur 1,8 m
Émulation clavier/souris	USB
Support audio	Oui
Compatibilité	Multiplateforme (Windows, Mac, Linux)

FOIRE AUX QUESTIONS - CS62US ATEN

Comment brancher le CS62US ?

Branchez votre clavier USB, souris USB et moniteur sur les ports correspondants du CS62US. Connectez les câbles KVM intégrés aux ordinateurs. Assurez-vous que les ordinateurs sont éteints avant de brancher.

Comment basculer entre les ordinateurs ?

Utilisez les raccourcis clavier : appuyez deux fois sur Verr défil puis sur Entrée pour passer au port suivant, ou tapez n puis Entrée pour sélectionner un port spécifique.

Le CS62US est-il compatible avec les claviers et souris sans fil ?

Oui, mais le récepteur doit être branché sur le port clavier du CS62US pour que les raccourcis clavier fonctionnent correctement.

Quelle est la résolution maximale supportée ?

Le CS62US supporte une résolution vidéo maximale de 2048 x 1536 et prend en charge DDC2B.

Puis-je utiliser des câbles plus longs ?

Non, les câbles sont intégrés et non remplaçables. La longueur standard est de 1,8 m.

Comment réinitialiser le commutateur ?

Utilisez la combinaison [Verr num] [-], puis tapez [r] [Entrée] ou coupez l'alimentation en débranchant le câble USB.

Le mode de recherche automatique fonctionne-t-il sur tous les ports ?

Oui, le mode recherche automatique parcourt tous les ports connectés. Utilisez [Verr défil] [Verr défil] [a] [Entrée] pour l'activer.

Que faire si le clavier ne répond pas ?

Utilisez la combinaison [F5] en mode HSM pour réinitialiser le clavier et la souris USB. Si le problème persiste, vérifiez les connexions.

Le CS62US nécessite-t-il une alimentation externe ?

Non, le CS62US est alimenté par le bus USB. Aucune alimentation externe n'est nécessaire.

Comment mettre à jour le firmware ?

Le mode mise à jour est accessible via [Verr num] [-], puis tapez [u] [p] [q] [t] [a] [d] [e] [E] [T] [Entrée]. Reportez-vous au manuel complet pour les instructions.

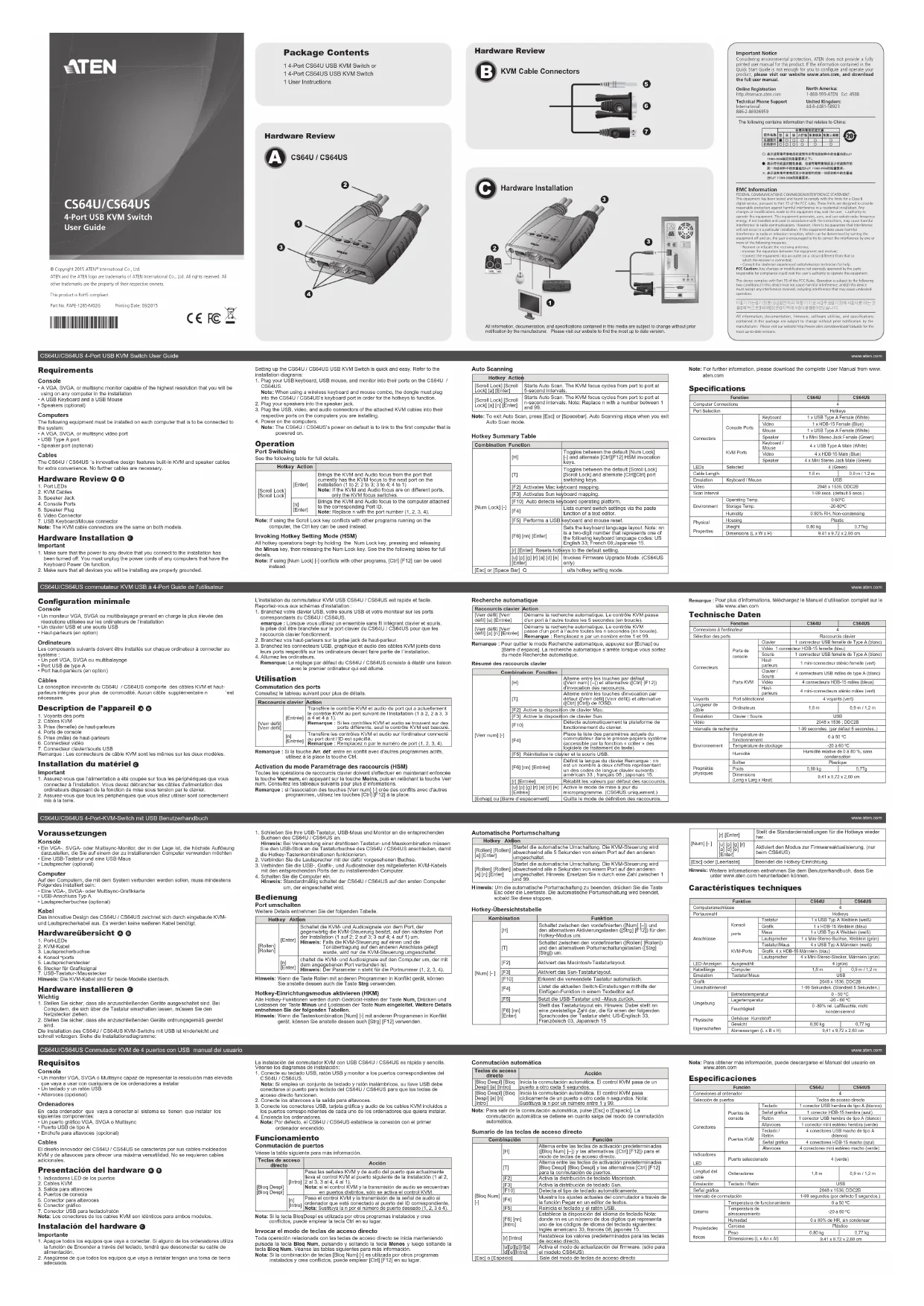

MODE D'EMPLOI CS62US ATEN

Configuration minimale

Console

- Un moniteur VGA, SVGA ou multibalayage prenant en charge la plus élevée des

• Un clavier USB et une souris USB

• Haut-parleurs (en option)

Ordinateurs

Les composants suivants doivent être installés sur chaque ordinateur à connecter au

• Un port VGA. SVGA ou multibande

• Port USB de type A

- Port haut-parleurs (en option)

Câbles

La conception innovante du CS64U / CS64US comporte des câbles KVM et haut-

panneaux intégrés pour plus de commodité. Aucun cable supplémentaire n'est nécessaire

Description de l'appareil Ⓐ b

1. Voyants des ports
2. Câbles KVM
3. Prise (femelle) de haut-parleurs
4. Parts de renforts
5. Prise (mâle) de h
6. Connecteur vidéo
7. Connecteur clavier/souris USB

Remarque : Les connecteurs de câble RVIM sont les mêmes sur les deux modes.

Installation du matériel ©

Important

1. Assurez-vous que l'alimentation a été coupée sur tous les périphériques que vous

connectez d'installation. Vous devez débrancher les câbles d'alimentation des ordinateurs disposant de la fonction de mise sous tension par le clavier.

1. Assurez-vous que tous les périphériques que vous allez utiliser sont correctement

mis à la terre.

L'installation du commutateur KVM USB CS64U / CS64US est rapide et facile.

1. Branchez votre clavier USB, votre souris USB et votre moniteur sur les ports

correspondants du CS64U / CS64US.

emarque : Lorsque vous utilisez un ensemble sans fil intégrant clavier et souris, la prise doit être branchée sur le port clavier du CS64U / CS64US pour que les

raccourcis clavier fonctionnent

1. Branchez vos haut-parleurs sur la prise jack de haut-parleur.
2. Branchez les connecteurs USB, graphique et audio des cables KVM joints dans leurs ports respectifs ou les ordinateurs devant faire partie de l'installation.
3. Allumez les ordinateurs

Remarque: Le réglage par défaut du CS64U / CS64US consiste à établir une liaison

[Non-Text]

Utilisation

Commutation des ports Consultez le tableau suivant pour plus de détails

Raccourcis clavier		Action
[Verr défil][Verr défil]	[Entrée]	Transfère le contrôle KVM et audio du port qui a actuellement le contrôle KVM au port suivant de l'installation (1 à 2, 2 à 3, 3 à 4 et à 1).Remarque : Si les contrôles KVM et audio se trouvent sur des ports différents, seul le contrôle KVM est basculé.
	[n][Entrée]	Transfère les contrôles KVM et audio sur l'ordinateur connecté au port dont l'ID est spécifié.Remarque : Remplacez n par le numéro de port (1, 2, 3, 4).

Remarque : Si la touche Arr. déf. entre en conflit avec d'autres programmes actifs,

utilisez à la place la touche Ctrl.

Activation du mode Paramétrage des raccourcis (HSM)

Toutes les opérations de raccourcis clavier doivent s'effectuer en maintenant enfoncée la touche Verr num, en appuyant sur la touche Moins, puis en relâchant la touche Verr num. Consultez les tableaux suivants pour plus d'informations.

Remarque : si l'association des touches [Verr num] [-] crée des conflits avec d'autres

programmes, utilisez les touches [Ctl] [F12] à la place.

Recherche automatique

Raccourcis clavier Action

[Verr défil] [Verrdéfil] [a] [Entrée]	Démarre la recherche automatique. Le contrôle KVM passed'un port à l'autre toutes les 5 secondes (en boucle).
[Verr défil] [Verrdéfil] [a] [n] [Entrée]	Démarre la recherche automatique. Le contrôle KVMpasse d'un port à l'autre toutes les n secondes (en boucle).Remarque : Remplacez n par un nombre entre 1 et 99.

Remarque : Pour quitter le mode Recherche automatique, appuyez sur [Echap] ou

[Barre d'espace]. La recherche au du mode Recherche automatique

Résumé des raccourcis clavier

Combinaison Fonction
	[H]	Alterne entre les touches par défaut (l'Veur nm) [–]) et alternative ([Cirf] (F12)) d'innovation des raccourcies.
	[T]	Alterne entre les touches d'innovation par défaut (l'Veur défil) (Verr défil) et alternative ([Cirf] (Cirf)] de l'ID.
	[F2] Active la disposition de clavier Mac.	[3,4] Active la disposition de clavier Sun.
	[F3] Active la disposition de clavier Sun.
	[F10]	Détecte automatiquement la plateforme de fonctionnement du clavier.
	[F4]	Place la liste des parentères actuels du commutateur dans le presse-papiers système (acceissable par la fonction « coller » des logiciels de traitement de texte).
	[F5] Réinitialise le clavier et la souris USB
	[F6] [nn] (Entrée)	Définit la langue du clavier Remarque : nn est un nombre à deux chiffres représentant un des codes de langues de clavier suivants : américain 33 ; français 08 ; japons 15.
	[t] (Entrée)	Rétablit les valeurs par défaut des raccourcies.
	[u] [p] [q] [t] [a] [d] [e] [E] [T] (Entrée)	Active le mode de mise à jour du microprogramme. (CS64LS uniquement.)
(Echap) ou [Barré] d'espacement!		Quite le mode de définition des raccourcies.

Remarque : Pour plus d'informations, téléchargez le Manuel d'utilisation complet sur le

Fonction			C564U	C564US
Connexions à l'ordinateur			4
Sélection des ports			Racconis clavier
Connecteurs	Ports de console	Clavier	1 connecteur USB fennelle de Type A (blanc)
		Video 1 connecteur HDB-15 fennelle (bleu)
		Souris	1 connecteur USB fennelle de Type A (blanc)
		Haui-parleurs	1 mini-connecteur stérno fennelle (vert)
	Ports KVM	Clavier / Souris	4 connecteurs USB mâles de type A (blanc)
		Video	4 connecteurs HDB-15 mâles (bleus)
		Haui-parleurs	4 mini-connecteurs stérno mâles (vert)
Voyants	Port sélectionné		4 voyants (vert)
Longueur de câble	Ordinateurs		1,8 m	0,9 m / 1,2 m
Emulation	Clavier / Souris		USB
Video			2048 x 1536 ; DDC2B
Intervalle de recherche			1-99 secondes. (par défaut 5 secondes...)
Environnement	Température de fonctionnement		0 a 50 °C
	Température de stockage		-20 à 60 °C
	Humidité		Humidité relative de 0 à 80 %, sans condensation
Propriétés physiques	Boillier		Plastique
	Poids		0,80 kg	0,77g
	Dimensions(Long x Larg x Haut)		9,41 x 9,72 x 2,60 cm
