MODE D'EMPLOI 72 Testboy

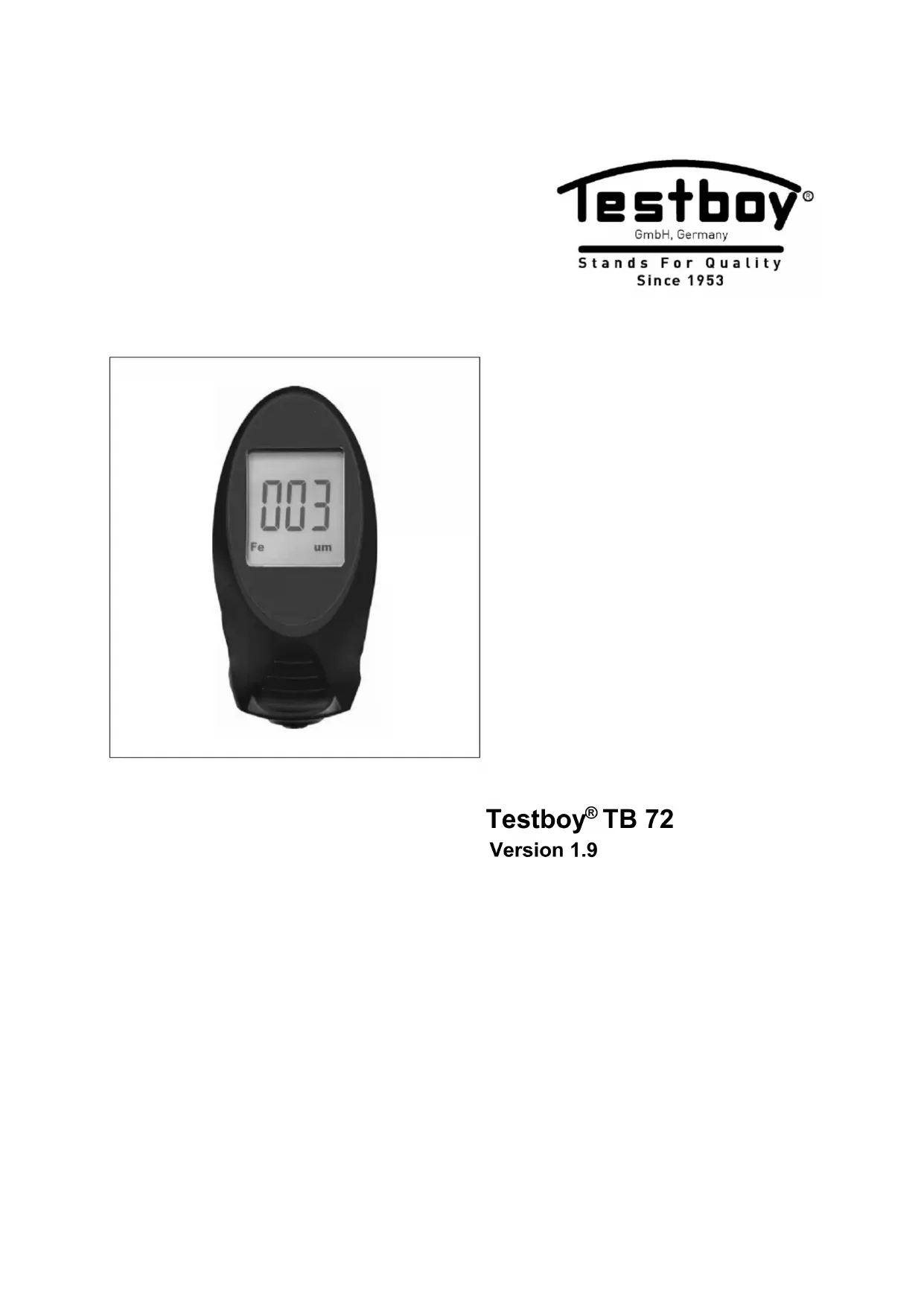

Appareil de mesure d'épaisseur de couche avec sonde combinée

Pour mesures sur surfaces métalliques.

Pour chaque mesure, et selon le substrat, la lettre "Fe" (fer / acier) ou "Nfe" (non ferreux) s'affiche automatiquement.

Manipulation:

Mise en marche automatique en plaçant la sonde. Le Testboy 72 s’éteint après 30 secondes lorsqu’il n’est pas utilisé. L’appareil sélectionne automatiquement la plage de mesure. Aucune commutation de Fe ou Nfe n’est nécessaire.

La machine doit être placée droite et stable sur la surface. Lors de la détection des données de mesure, l'écran s'allume et un signal sonore retentit.

Mise à zéro :

Appuyez sur la touche "+" pendant 2 secondes sur l'écran LCD. L'écran à cristaux liquides (LCD) clignote et affiche "000". Par la suite la partie non revêtue mesurée. Cette mise à zéro permet une plus grande précision pour les mesures de l'épaisseur du revêtement.

Unités de mesure:

Appuyez sur le bouton "+" pour passer de microns à mils et inversement.

Mise en mémoire :

L'appareil mémorise les 10 dernières mesures automatiques. Après avoir appuyé sur le bouton "MEM", vous pouvez utiliser les boutons "+" et "-" et les 10 dernières lectures sont affichées.

Pivotage de l'affichage:

Pour faire pivoter l'écran de 180°. Appuyez sur le bouton "-" (Ω),

Feuilles de contrôle:

Par le biais des feuilles de calibrage et les deux disques métalliques (Fe / ENF), une calibration rapide / un contrôle de fonction peuvent être effectués.

Étalonnage avec l'aide des feuilles de contrôle :

Pour calibrer l'appareil, mesurez l'un des films inclus dans la livraison.

Si l'écran indique un écart par rapport à la valeur de la feuille, modifiez la valeur en appuyant plus de 2 s sur la touche "MEM" et ensuite sur la touche "+" ou "-" pour atteindre la valeur de la feuille. Ensuite, appuyez sur le bouton "MEM" pour confirmer. (Veuillez noter une tolérance de mesure de la feuille.)

Réinitialisation des paramètres d'usine :

Appuyez sur la touche "-" pendant environ 2 secondes. L'écran affiche les chiffres suivants : "0, 00, 000...". L'appareil est maintenant réinitialisé à la configuration d'usine. (Au cas échéant, la remise à zéro ainsi que l'étalonnage à l'aide des feuilles de contrôle doivent être répétés)

Remplacement de la pile:

Au cas d'un affichage continu de l'écran, utiliser une nouvelle pile alcaline (AAA).

Caractéristiques:

Plages de mesure : 0-1250 microns, 0-50 mil :

Précision: + (2 microns + 3 %) + (0,1 mil + 3 %)

Déclaration de conformité:

Le produit est conforme aux dernières directives. Plus d'informations sur www.testboy.de

Élimination

En acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.

Ce manuel a été préparé avec le plus grand soin. Cependant, l'exactitude et l'intégralité des données, photos et dessins ne sont pas garanties. Sous réserve de modifications.
