ADBB400F - Support mural pour écran Atdec - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ADBB400F Atdec au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Support mural pour écran |
| Marque | Atdec |
| Modèle | ADBB400F |
| Compatibilité VESA | 400 x 400 mm |
| Dimensions (L x H x P) | 426 x 135 x 46 mm |
| Poids | Environ 1,5 kg |
| Alimentation | Aucune (support mécanique) |
| Fonctions principales | Fixation murale fixe, accrochage et réglage en hauteur (5 mm) |
| Matériau | Acier |
| Contenu de l'emballage | 2 supports fixes, 4 vis M5x15 mm, 4 vis M6x15 mm, 4 vis M8x15 mm, 4 rondelles M6 |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Utiliser exclusivement les vis fournies. Vérifier que le mur supporte le poids de l'écran. Serrer la vis de sécurité après installation. |
| Pièces détachées et réparabilité | Les vis de fixation sont disponibles en tant que pièces de rechange. Contacter le fabricant. |
FOIRE AUX QUESTIONS - ADBB400F Atdec
Quel type d'écran est compatible avec ce support ?
Ce support est compatible avec tout écran répondant à la norme VESA 400x400 mm. Il ne nécessite pas de trous supplémentaires.
Le support peut-il pivoter ou incliner l'écran ?
Non, il s'agit d'un support fixe. L'écran reste parallèle au mur. Un réglage en hauteur de 5 mm est possible.
Quel est le poids maximum supporté par le support ?
La notice ne précise pas de limite de poids, mais pour un montage sûr, il est recommandé de ne pas dépasser 50 kg (estimation courante pour ce type de support). Vérifiez la résistance du mur.
Le support est-il fourni avec les vis nécessaires ?
Oui, le kit comprend des vis M5, M6 et M8 de 15 mm de long, ainsi que des rondelles M6, pour s'adapter à différents écrans.
Comment installer le support ?
Fixez d'abord les deux supports à l'arrière de l'écran à l'aide des vis appropriées. Ensuite, accrochez l'écran sur le rail mural et ajustez la hauteur. Serrez la vis de sécurité.
Faut-il percer le mur ?
Oui, le support se monte sur un mur en utilisant des chevilles et vis adaptées (non fournies). Assurez-vous que le mur est assez solide pour supporter l'écran.
Comment nettoyer le support ?
Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.
Puis-je réutiliser le support sur un autre écran ?
Oui, si le nouvel écran est compatible VESA 400x400 et que les vis fournies correspondent. Remontez-le simplement.
Que faire si une vis est perdue ?
Contactez le fabricant ou utilisez des vis de remplacement de même diamètre (M5, M6 ou M8) et longueur (15 mm).
N'utilisez pas de vis plus longues.
N'utilisez pas de vis plus longues.
Le support est-il garanti ?
Atdec offre généralement une garantie limitée. Consultez les conditions spécifiques dans la notice ou sur le site du fabricant.
Questions des utilisateurs sur ADBB400F Atdec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Support mural pour écran au format PDF gratuitement ! Retrouvez votre notice ADBB400F - Atdec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ADBB400F de la marque Atdec.
MODE D'EMPLOI ADBB400F Atdec

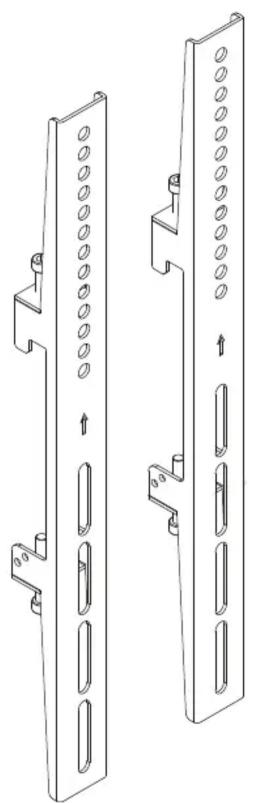

VESA 400 Fixed Brackets
COMPONENT CHECKLIST
Item Name QTY
A1 M5 x 15mm Screw 4
A2 M6 x 15mm Screw 4
A3 M8 x 15mm Screw 4
A4 M6 Washer 4
B Fixed Bracket 2

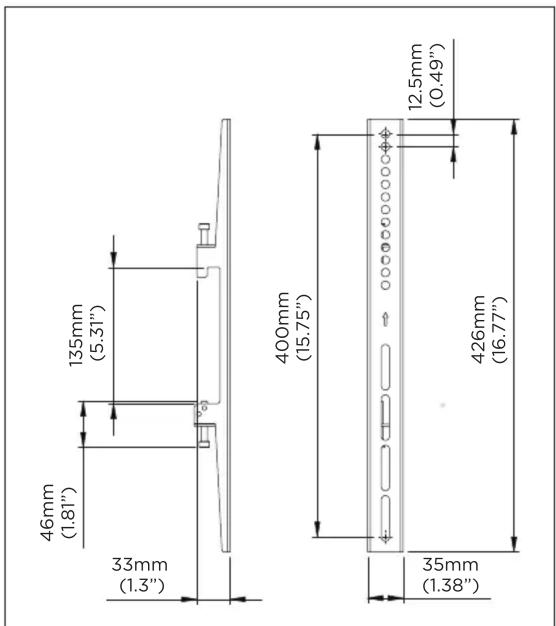

PRODUCT DIMENSIONS


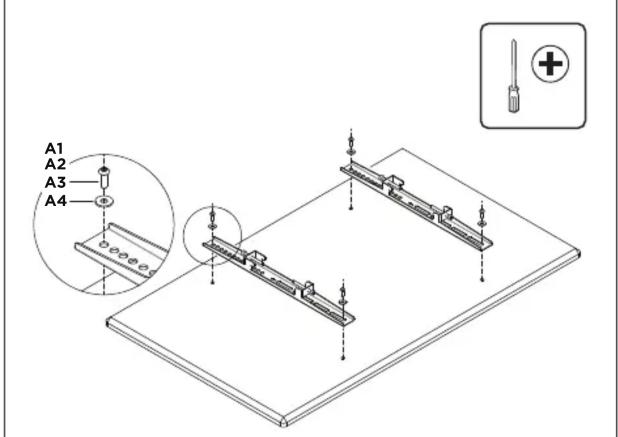

- Attach brackets to display


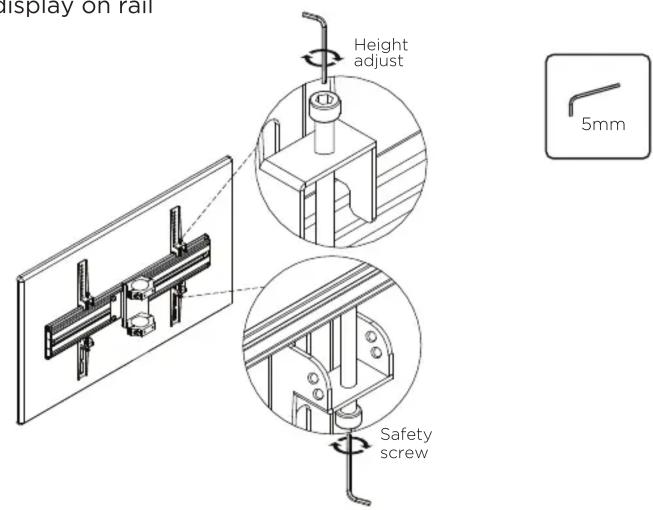

A1 A2 A3 A4- Mount display on rail
