| Type de produit | Support mural |
| Marque | Atdec |
| Modèle | ADBB400M |
| Norme VESA | 400 x 400 mm |
| Largeur | 565 mm |
| Hauteur | 469,8 mm |
| Profondeur | 12,6 mm |
| Ajustement vertical | 5 mm |
| Inclinaison | ±4° |
| Distance au mur | Ajustable |
| Charge maximale recommandée | 50 kg |
| Matériau | Acier |
| Couleur | Noir |
| Contenu de l'emballage | 2 supports micro-ajustement (gauche et droit), 12 vis (M5×15 mm x4, M6×15 mm x4, M8×15 mm x4), 4 rondelles M6 |
| Fonctions | Micro-ajustement de la position, inclinaison ±4°, ajustement de la distance au mur |
| Installation | Murale sur rail, fixation à l'écran via vis fournies |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Sécurité | Vérifier la capacité du mur à supporter la charge |
| Réparabilité | Pièces détachées non disponibles individuellement |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - ADBB400M Atdec
Quelle est la norme VESA compatible avec ce support ?
Ce support est compatible avec la norme VESA 400 x 400 mm.
Quel est le poids maximal que peut supporter ce support mural ?
La charge maximale recommandée est de 50 kg (estimation basée sur la norme VESA 400). Consultez la notice pour des valeurs précises.
Quels outils sont nécessaires pour l'installation ?
Vous aurez besoin d'un tournevis et d'une clé Allen correspondant aux vis fournies (M5, M6, M8). Pour la fixation murale, utilisez des chevilles adaptées à votre mur (non fournies).
Comment ajuster l'inclinaison de l'écran ?

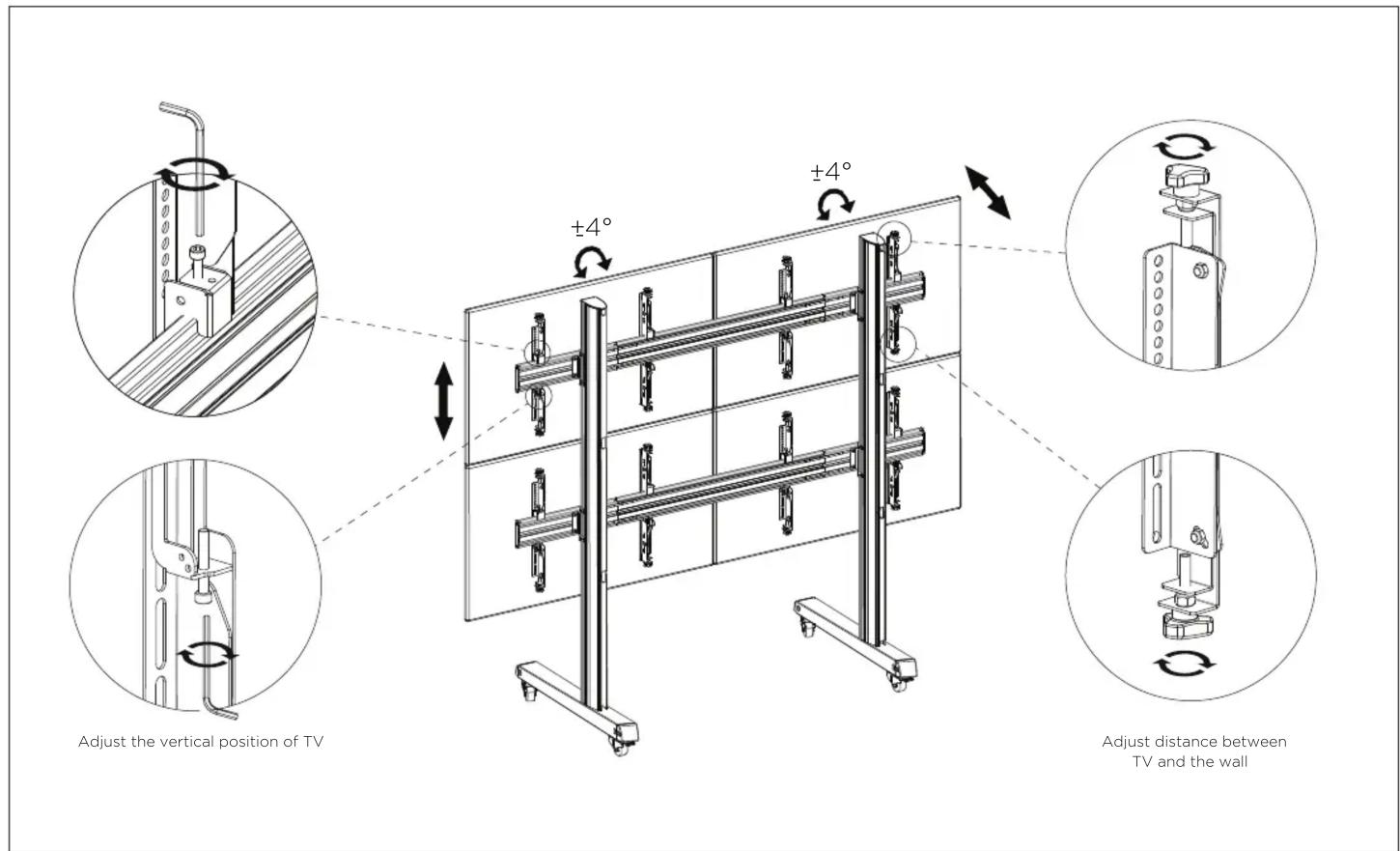

L'inclinaison se règle via les supports micro-ajustement. Vous pouvez incliner l'écran de ±4°.
Comment régler la hauteur de l'écran ?
La hauteur se règle en déplaçant l'écran sur le rail. Un ajustement fin de 5 mm est possible grâce aux supports.
Ce support est-il adapté à mon écran de 55 pouces ?
Il est compatible si votre écran possède une fixation VESA 400 x 400 mm et pèse moins de 50 kg. Vérifiez les dimensions de votre écran.
Puis-je utiliser ce support sur un mur en placoplâtre ?
Oui, à condition d'utiliser des chevilles appropriées pour placoplâtre capables de supporter le poids de l'écran. Vérifiez la solidité du mur.
Comment fixer les supports à l'écran ?
Utilisez les vis fournies (M5, M6 ou M8) selon les pas de vis de votre écran. Placez les supports gauche (B) et droit (C) comme indiqué dans la notice, puis serrez avec un tournevis.
Que faire si les vis fournies ne correspondent pas à mon écran ?
Vous devez utiliser des vis adaptées à votre écran. Les vis fournies sont pour les pas de vis standards. Si elles ne conviennent pas, procurez-vous des vis de la bonne taille chez un revendeur.
Comment nettoyer et entretenir ce support ?
Nettoyez régulièrement le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.
Questions des utilisateurs sur ADBB400M Atdec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Support mural au format PDF gratuitement ! Retrouvez votre notice ADBB400M - Atdec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ADBB400M de la marque Atdec.
MODE D'EMPLOI ADBB400M Atdec

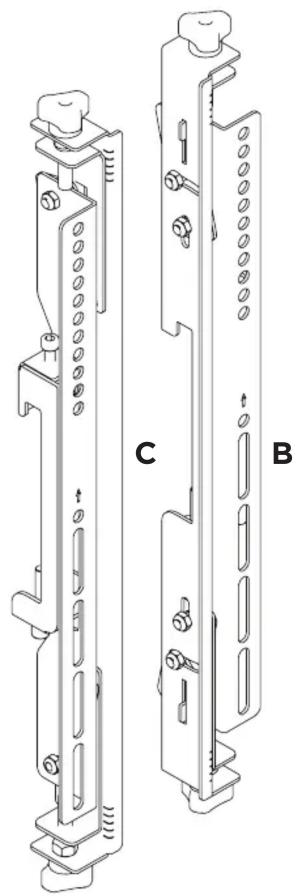

VESA 400 Micro Adjust Brackets
Item Name QTY
A1 M5 x 15mm Screw 4
A2 M6 x 15mm Screw 4
A3 M8 x 15mm Screw 4
A4 M6 Washer 4
B Micro Adjust Bracket - Left 1
C Micro Adjust Bracket - Right 1

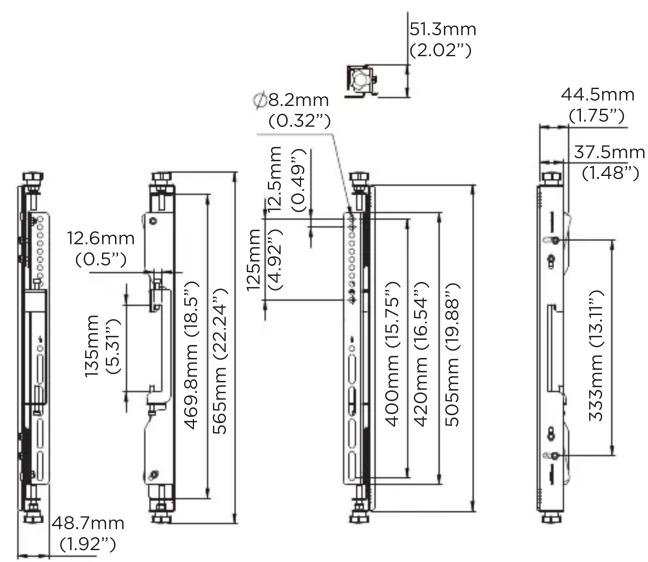

PRODUCT DIMENSIONS


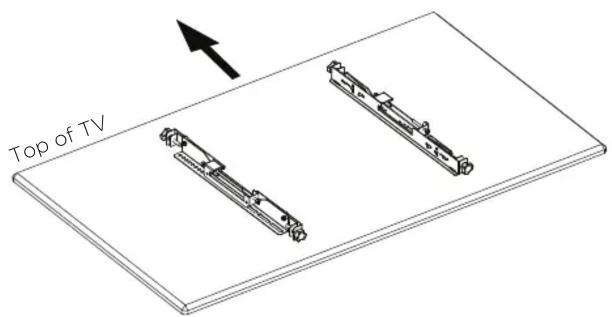

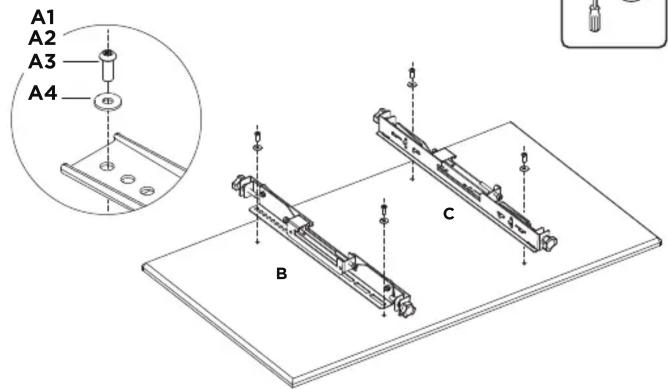

- Attach brackets to display
NOTE: Make sure brackets are oriented as shown


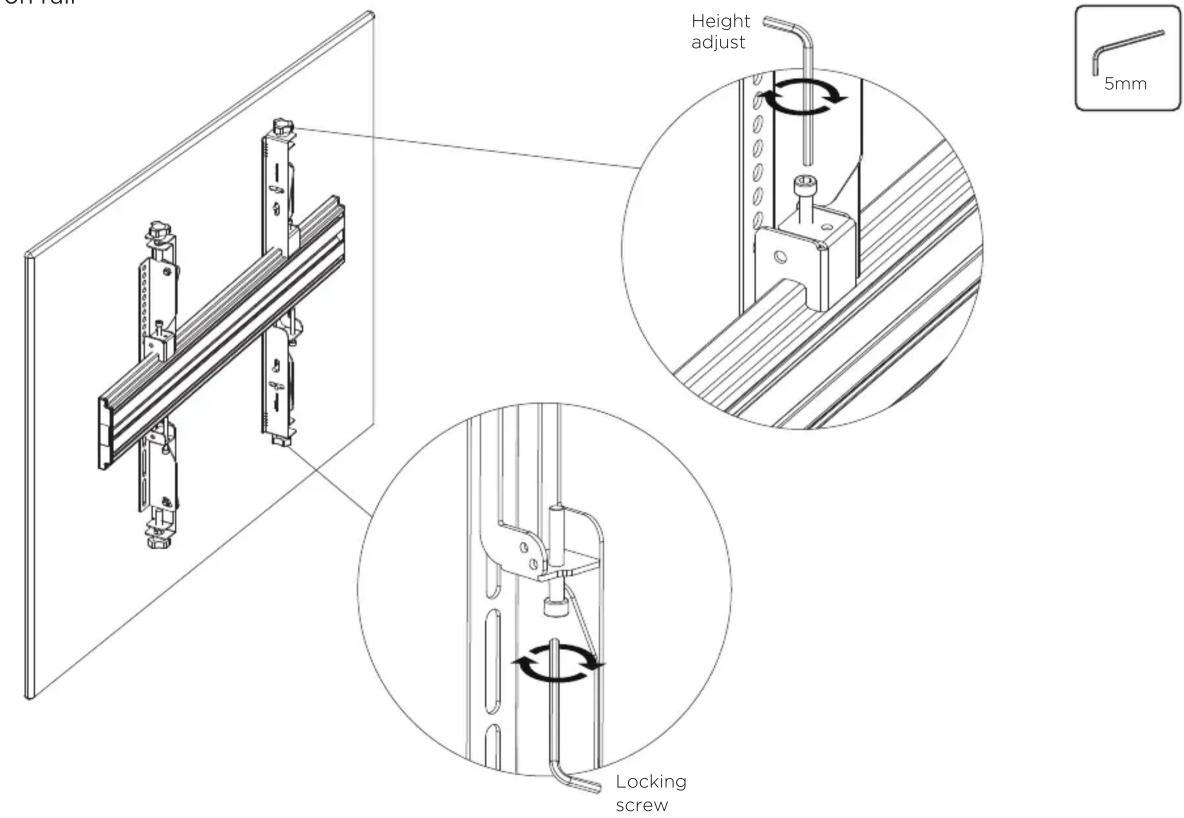

Height adjust 5mm Locking screw
