Type de produit	Coupleur de phases passif
Marque	CONRAD
Modèle	ALL1688PC
Code produit	986260
Fonction principale	Transmettre des signaux PLC entre différentes phases électriques
Montage	Sur rail DIN (symétrique)
Largeur (module)	1 module (17.5 mm)
Hauteur	90 mm
Profondeur	60 mm
Poids	100 g
Alimentation	Aucune (dispositif passif)
Fréquence de couplage	2 – 30 MHz (bande PLC typique)
Amortissement	Faible
Nombre de phases	3 phases + neutre
Compatibilité	Appareils Powerline de toutes marques
Indice de protection	IP20
Température de fonctionnement	-10 °C à +50 °C
Installation	Par un électricien qualifié, respect des normes locales
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Suivre les consignes de la notice. Débrancher avant intervention.
Pièces détachées	Aucune pièce détachable par l'utilisateur
Réparabilité	Non réparable par l'utilisateur. Contacter un professionnel.
Garantie	Conformément à la législation en vigueur
Conformité environnementale	DEEE – recyclage en centre agréé
Accessoires inclus	Notice d'utilisation (PDF téléchargeable)

FOIRE AUX QUESTIONS - ALL1688PC CONRAD

Qu'est-ce qu'un coupleur de phases et à quoi sert-il ?

Un coupleur de phases est un dispositif passif qui permet de transmettre les signaux Powerline (PLC) d'une phase électrique à une autre. Il est utilisé lorsque les adaptateurs CPL sont branchés sur des phases différentes du réseau électrique, afin qu'ils puissent communiquer entre eux.

Comment installer le coupleur de phases ALL1688PC ?

L'installation doit être réalisée par un électricien qualifié. Le coupleur se monte sur un rail DIN dans le tableau électrique. Il se connecte aux trois phases (L1, L2, L3) et au neutre (N). Suivez le schéma de câblage fourni dans la notice.

Puis-je installer ce coupleur moi-même ?

Non, l'installation sur le réseau électrique requiert des compétences en électricité et le respect des normes de sécurité. Faites appel à un électricien professionnel pour éviter tout risque d'électrocution ou d'incendie.

Le coupleur a-t-il besoin d'une alimentation électrique ?

Non, il s'agit d'un appareil passif : il ne nécessite aucune alimentation externe. Il transmet les signaux CPL par couplage capacitif entre les phases.

Est-il compatible avec tous les adaptateurs CPL ?

Oui, le coupleur est compatible avec la plupart des adaptateurs Powerline du marché, quelle que soit la marque, car il utilise la bande de fréquence standard (2-30 MHz).

Quelle est la perte de signal due au coupleur ?

L'amortissement est très faible (généralement inférieur à 1 dB), ce qui garantit une bonne qualité de transmission entre les phases.

Que faire si les adaptateurs CPL ne communiquent pas après l'installation ?

Vérifiez d'abord le câblage et les connexions. Assurez-vous que le coupleur est correctement monté sur le rail DIN et que les phases sont raccordées. Si le problème persiste, testez les adaptateurs sur la même phase pour isoler l'origine du dysfonctionnement.

Le coupleur chauffe-t-il ?

En fonctionnement normal, il ne chauffe pas de manière significative car il est passif. S'il devient chaud au toucher, vérifiez les connexions et l'environnement (température ambiante, ventilation).

Comment nettoyer et entretenir le coupleur ?

Débranchez l'alimentation du tableau avant tout nettoyage. Essuyez l'appareil avec un chiffon sec et non pelucheux. N'utilisez jamais de produits chimiques ou abrasifs.

Que faire en cas de panne ?

Le coupleur ne contient pas de pièces réparables par l'utilisateur. En cas de dysfonctionnement, contactez le service après-vente Conrad ou un électricien qualifié pour un diagnostic. Ne tentez pas de l'ouvrir.

MODE D'EMPLOI ALL1688PC CONRAD

Conrad sur INTERNET www. conrad. fr

NOTICE

Version 03/13

Coupleur de phases allnet ALL1688PC

Code : 986260

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur. Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/03-13/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Fonction :

Un coupleur de phase passif est un appareil conçu pour transmettre des signaux PLC d'une phase à une autre.

Caractéristiques :

Transmet des signaux PLC via 3 phases d'un réseau électrique.

Les adaptateurs Powerline, utilisés sur différentes phases, peuvent désormais communiquer.

Passe sur un rail.

Largeur de bande de la fréquence de couplage.

Amortissement faible.

Egalement compatible avec les appareils Powerline d'autres fabricants.

Installation

Consignes de sécurité :

Une utilisation correcte du coupleur de phases suppose une installation, un entretien et un fonctionnement réglementaires. Le coupleur de phases doit être installé de la façon suivante :

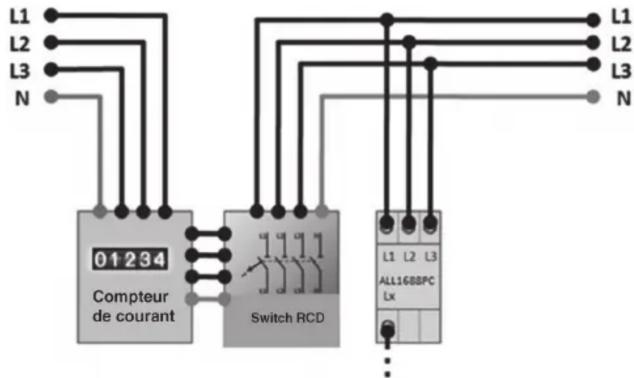

L1 L2 L3 N 01234 Compteur de courant Switch RCD L1 L2 L3 ALL16BBPC Lx L1 L2 L3 L2 L3 N

Une installation et un entretien incorrects peuvent entraîner des dommages corporels ou matériels. Seul un personnel qualifié doit installer, faire fonctionner et entretenir le couleur de phases. L'installation doit être faite selon les directives locales et nationales électroniques, afin d'assurer une installation sûre. Nous vous recommandons de faire appel à un électricien qualifié pour effectuer l'installation.
