AK174BKTB - Ventilateur AKASA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur pour boîtier d'ordinateur
Marque	Akasa
Modèle	AK174BKTB
Dimensions (L x l x H)	120 x 120 x 25 mm
Poids	Environ 120 g
Alimentation	12 V DC via connecteur 3 broches (adaptateur 4 broches fourni)
Vitesse de rotation	800 à 2300 tr/min ±10%
Niveau sonore	18 à 38 dBA
Flux d'air	1 à 2 m³/min
Type de roulement	Roulement à billes
Régulation de vitesse	Basée sur la température (via carte mère)
Connectique	Connecteur 3 broches + adaptateur vers 4 broches
Contenu de l'emballage	1 ventilateur, 1 adaptateur 3 vers 4 broches, 4 boulons, 1 mode d'emploi
Utilisation prévue	Refroidissement interne de boîtier d'ordinateur
Sécurité	Ne pas modifier, ne pas exposer à l'humidité, débrancher avant intervention
Entretien	Dépoussiérer régulièrement avec un chiffon doux et sec
Réparabilité	Réparation réservée à un spécialiste ; pas de pièces détachées spécifiques
Température de fonctionnement	Non spécifié, usage en intérieur
Garantie	Garantie annulée en cas de mauvaise utilisation
Pays d'origine	Non spécifié (marque britannique)

FOIRE AUX QUESTIONS - AK174BKTB AKASA

Comment installer le ventilateur Akasa AK174BKTB ?

Éteignez et débranchez l'ordinateur. Ouvrez le boîtier, fixez le ventilateur avec les boulons fournis. Branchez le connecteur 3 broches sur une prise libre de la carte mère. Si besoin, utilisez l'adaptateur 4 broches. Refermez le boîtier et rebranchez.

Ce ventilateur est-il compatible avec ma carte mère ?

Il est compatible avec toute carte mère disposant d'un connecteur 3 broches pour ventilateur. L'adaptateur 4 broches permet une connexion directe à l'alimentation si nécessaire, mais le signal RPM ne sera pas disponible.

Quelle est la vitesse maximale de ce ventilateur ?

La vitesse peut atteindre 2300 tr/min ±10%, avec un débit d'air allant jusqu'à 2 m³/min et un bruit maximal de 38 dBA. La vitesse est réglable via la carte mère en fonction de la température.

Le ventilateur est-il bruyant ?

Le niveau sonore varie de 18 dBA à faible vitesse à 38 dBA à pleine vitesse. À titre de comparaison, 18 dBA est très silencieux, comparable à un chuchotement.

Comment nettoyer le ventilateur ?

Débranchez l'ordinateur. Utilisez un chiffon doux et sec ou une bombe à air comprimé pour enlever la poussière. Évitez les liquides et ne démontez pas le ventilateur.

Puis-je utiliser ce ventilateur en extérieur ?

Non, ce ventilateur est conçu pour un usage en intérieur, dans un boîtier d'ordinateur. Ne l'exposez pas à l'humidité, aux rayons directs du soleil ou à des températures extrêmes.

Que faire si le ventilateur ne tourne pas ?

Vérifiez que le connecteur est bien enfiché. Assurez-vous que la carte mère alimente la prise (tension 12 V). Testez sur une autre prise. Si rien ne fonctionne, le ventilateur peut être défectueux.

Puis-je régler la vitesse manuellement ?

La vitesse est contrôlée automatiquement par la carte mère via la température. Vous pouvez éventuellement utiliser un contrôleur de ventilateur externe compatible avec les connecteurs 3 broches.

Ce ventilateur est-il livré avec une garantie ?

La garantie peut être annulée en cas de mauvaise utilisation ou de modification. Consultez les conditions générales du revendeur. La notice indique que Conrad Electronic SE décline toute responsabilité en cas de dommages.

Où puis-je trouver le mode d'emploi complet ?

Le mode d'emploi est inclus dans l'emballage au format papier. Vous pouvez également le télécharger gratuitement au format PDF sur le site notice-facile.com ou sur le site du fabricant Akasa.

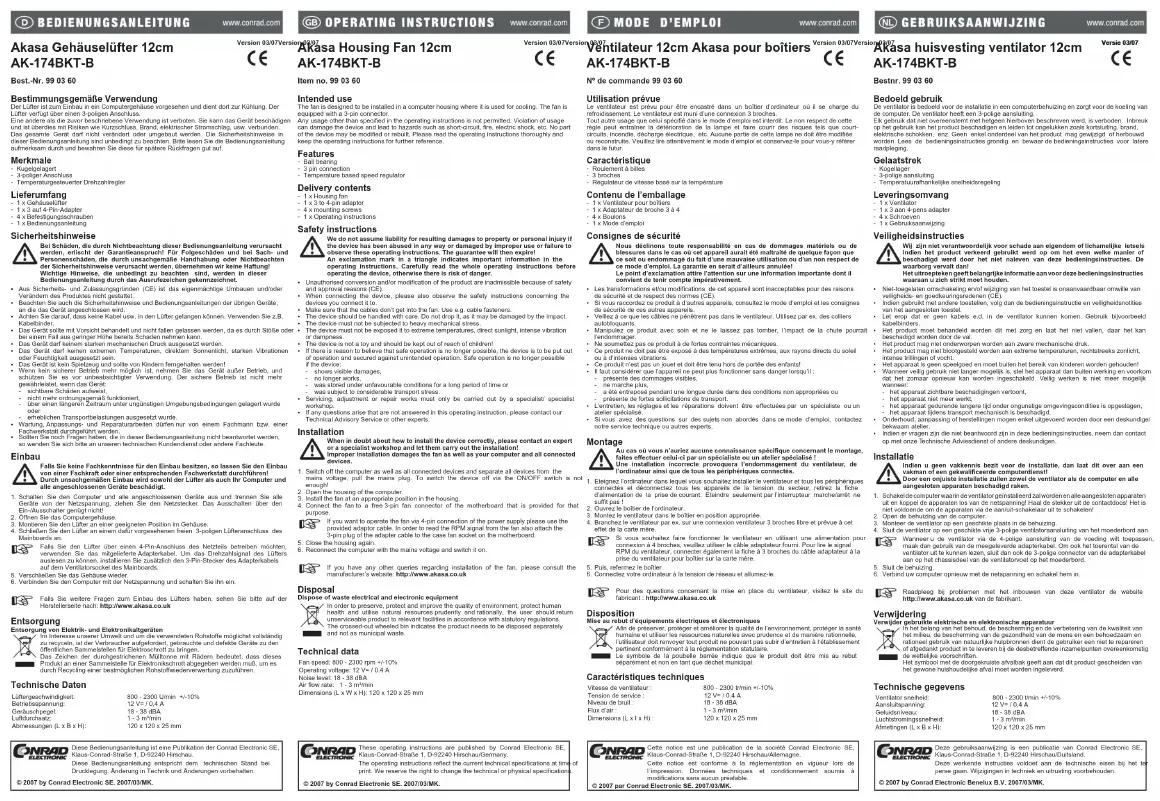

MODE D'EMPLOI AK174BKTB AKASA

AK-174BKT-B

N° de commande 99 03 60

Utilisation prévue

Le ventilateur est prévu pour être encastré dans un boîtier d'ordinateur où il se charge du refroidissement. Le ventilateur est muni d'une connexion 3 broches.

Tout autre usage que celui spécifié dans le mode d'emploi est interdit. Le non-respect de cette règle peut entraîner la détérioration de la lampe et faire courir des risques tels que court-circuits, incendie, décharge électrique, etc. Aucune partie de cette lampe ne doit être modifiée ou reconstruite. Veuillez lire attentivement le mode d'emploi et conservez-le pour vous-y référer dans le futur.

Caractéristique

- Roulement à billes

- 3 broches

- Régulateur de vitesse basé sur la température

Contenu de l'emballage

- 1 x Ventilateur pour boîtiers - 1 x Adaptateur de broche 3 à

- 4 x Boulons

- 1 x Mode d'emploi

Consignes de sécurité

Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans le cas où cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du fait d'une mauvaise utilisation ou d'un non-respect de

ce mode d'emploi. La garantie en serait d'ailleurs annulée! Le point d'exclamation attire l'attention sur une information importante dont il convient de tenir compte impérativement.

- Les transformations et/ou modifications de cet appareil sont inacceptables pour des raisons de sécurité et de respect des normes (CE).

• Si vous raccordez ce produit à d'autres appareils, consultez le mode d'emploi et les consignes

de sécurité de ces autres appareils. • Veillez à ce que les câbles ne pénètrent

- Veillez à ce que les câbles ne pendent pas dans le ventilateur. Utilisez par ex. des colliers autobloquants.

- Manipulez-le sans l'endommager

- Ne soumettez pas ce produit à de fortes contraintes mécaniques.

- Ce produit ne doit pas être exposé à des températures extrêmes, aux rayons directs du soleil ou à d'intenses vibrations.

• Ce produit n'est pas un jouet.

• Il faut considérer que l'appareil ne peut plus fonctionner sans danger lorsqu'il :

- présente des dommages - ne marche plus.

- a été entreposé pendant une longue durée dans des conditions non appropriées ou

- présente de fortes sollicitations de transport

- L'entretien, les réglages et les réparations doivent être effectuées par un spécialiste ou un atelier spécialisé.

• Si vous avez des questions sur des sujets non abordés dans ce mode d'emploi, contactez;

notre service technique ou autres experts.

Montage

Au cas où vous n'auriez aucune connaissance spécifique concernant le montage, faites effectuer celui-ci par un spécialiste ou un atelier spécialisé !

Une installation incorrecte provoquera l'endommagement du ventilateur, de l'ordinateur ainsi que de tous les périphériques connectés.

1. Eteignez l'ordinateur dans lequel vous souhaitez installer le ventilateur et tous les périphériques connectés et déconnectez tous les appareils de la tension du secteur, retirez la fiche d'alimentation de la prise de courant. Eteindre seulement par l'interrupteur marche/arrêt ne suffit pas !
2. Ouvrez le boîtier de l'ordinateur.
3. Montez le ventilateur dans le boîtier en position appropriée.
4. Branchez le ventilateur par exemple sur une connexion ventilateur
5. Branchez le ventilateur par ex. sur une connexion ventilateur 3 broches libre et prévue à cet effet de la carte mère.

Si vous souhaitez faire fonctionner le ventilateur en utilisant une alimentation avec connexion à 4 broches, veuillez utiliser le câble adaptateur fourni. Pour lire le signal RPM du ventilateur, connectez également la fiche à 3 broches du câble adaptateur à la prise du ventilateur pour boîtier sur la carte mère.

1. Puis, refermez le boîtier.
2. Connectez votre ordinateur à la tension de réseau et allumez-le.

Pour des questions concernant la mise en place du ventilateur, visitez le site du fabricant : http://www.akasa.co.uk

Disposition

Mise au rebut d'équipements électriques et électroniques

Afin de préserver, protéger et améliorer la qualité de l'environnement, protéger la santé humaine et utiliser les ressources naturelles avec prudence et de manière rationnelle, l'utilisateur doit renvoyer tout produit ne pouvant pas subir d'entretien à l'établissement pertinent conformément à la réglementation statutaire.

Le symbole de la poubelle barrée indique que le produit doit être mis au rebut.

Caractéristiques techniques

Vitesse de ventilateur : 800 - 2300 tr/min +/-10%

Tension de service :

Niveau de bruit : 18 - 38 dBA Flux d'air : 1 - 2 m/min

Flux d'air. Dimensions (L x l x H)

CONRAD ELECTRONIC Cette notice est une publication de la société Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau/Allemagne.

Cette notice est conforme à la réglementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à

modifications sans aucun préalable.

© 2007 par Conrad Electronic SE. 2007/03/MK

AK-174BKT-B

Bestnr. 99 03 60
