Marque	LG
Modèle	GCE8160B
Type de produit	Lecteur/graveur de CD-R/RW interne
Interface	IDE étendu (ATAPI)
Mémoire tampon	2 Mo
Vitesse d'écriture CD-R	Jusqu'à 16x
Vitesse de réinscription CD-RW	Jusqu'à 10x
Vitesse de lecture	Jusqu'à 40x
Formats compatibles	CD-DA, CD-ROM, CD-Extra, CD-ROM XA, CD photo, CD-I, CD-ROM+CD-DA, CD vidéo
Temps d'accès moyen	110 ms (aléatoire)
Taux de transfert (continu)	2,4 à 6,0 Mo/s (lecture)
Système de chargement	Plateau (chargement/éjection automatiques)
Alimentation	5 V CC et 12 V CC
Dimensions (L x P x H)	146 x 184,7 x 41,3 mm
Poids	Moins de 0,9 kg
Fonctions principales	Système OPC pour signal linéaire, éjection manuelle d'urgence, compatible CD-RW haute vitesse
Sécurité	Laser classe 1, éviter toute exposition au faisceau, ne pas ouvrir le boîtier
Entretien et nettoyage	Éviter poussière, condensation et chocs. Nettoyer les disques avec un chiffon doux.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV en cas de problème.
Informations générales	Utilisation horizontale recommandée, compatible Windows 95/98/2000/ME/NT

FOIRE AUX QUESTIONS - GCE8160B LG

Comment installer le lecteur LG GCE8160B dans mon ordinateur ?

Coupez l'alimentation, ouvrez le boîtier, placez le lecteur dans une baie 5,25 pouces, connectez le câble IDE (liseré rouge vers la broche 1) et l'alimentation. Configurez le cavalier en maître ou esclave selon votre configuration. Consultez le manuel pour plus de détails.

Pourquoi mon ordinateur ne détecte-t-il pas le lecteur ?

Vérifiez que le câble IDE est correctement branché et que le cavalier est bien positionné (maître/esclave). Assurez-vous que le câble ne dépasse pas 45 cm. Sous Windows, allez dans le Gestionnaire de périphériques et recherchez un conflit.

Quels types de disques puis-je utiliser avec ce lecteur ?

Ce lecteur accepte les CD-R, CD-RW (y compris haute vitesse), CD audio, CD-ROM, CD vidéo, CD photo, CD-Extra et CD-I. Utilisez des disques de marques recommandées comme Ricoh, Mitsubishi, Verbatim.

Comment graver un CD-RW à haute vitesse ?

Assurez-vous que le disque porte le logo 'Compact Disc ReWritable High Speed' et que la vitesse de gravure est réglée en conséquence (4x à 10x). Utilisez un logiciel de gravure compatible.

Que faire si le plateau ne s'ouvre pas ?

Utilisez l'éjection manuelle : insérez un trombone déplié dans le trou d'éjection d'urgence situé au-dessus du bouton d'éjection. Tirez doucement le plateau pour le sortir. Cette procédure est réservée aux urgences.

Le lecteur fait du bruit ou ne lit pas les disques, que faire ?

Vérifiez que le disque n'est pas rayé ou poussiéreux. Nettoyez-le avec un chiffon doux. Assurez-vous que le disque est bien placé (étiquette vers le haut). Si le problème persiste, testez avec un autre disque.

Puis-je lire des CD gravés avec ce lecteur sur d'autres appareils ?

Oui, les CD-R et CD-RW gravés sont lisibles sur les lecteurs de DVD ou CD-ROM compatibles multilecture. Cependant, certains anciens lecteurs peuvent ne pas les reconnaître.

Comment configurer le cavalier en maître ou esclave ?

Placez le cavalier sur 'MA' pour maître ou 'SL' pour esclave. Utilisez 'CS' pour la sélection par câble. Référez-vous au manuel de votre carte mère pour la position exacte.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais exposer l'appareil à la pluie ou à l'humidité. Ne pas ouvrir le boîtier : le laser est dangereux. Évitez les chocs et la condensation. N'utilisez que des disques en bon état.

Où puis-je trouver le logiciel de gravure pour ce lecteur ?

Le logiciel d'enregistrement est fourni avec le lecteur. Vous pouvez également en télécharger un auprès du fabricant (Roxio, par exemple). Pour les pilotes, visitez le site LG : www.lge.com.

MODE D'EMPLOI GCE8160B LG

Guide de l'utilisateur

Veuillez lire avec attention la totalité de ce guide afin de pouvoir maîtriser toutes les possibilités de ce produit

GCE-8160B

ATTENTION: Le faisceau laser utilisé dans ce lecteur/graveur de CD-R/RW est dangereux pour les yeux. Ne pas tenter d'ouvrir le couvercle. Ne déposer ni la façade, ni le panneau arrière (risque d'électrocution). Aucun élément interne n'est réparable par l'utilisateur. L'utilisation de commandes ainsi que l'exécution de procédures autres que celles spécifiées dans le présent guide risque de provoquer une dangereuse exposition aux radiations.

AVERTISSEMENT: Ne pas exposer ce matériel à la pluie ou à l'humidité (risques d'incendie et d'électrocution).

Ce matériel est compatible avec les CD-ROM ci-contre :

Pour une utilisation en tant que lecteur de CD audio, ce matériel est compatible avec les CD ci-contre :

Ce matériel est compatible avec les CD-R ci-contre :

Ce matériel est compatible avec les CD-RW ci-contre :

Ce matériel est compatible avec les High Speed CD-RW ci-contre :

AVERTISSEMENT: Seules les unités qui affichent l , telles que le GCE-8160B, peuvent graver ou effacer les disques CD-RW Haute Vitesse.

Un disque CD-RW Haute Vitesse est identifiable par la présence du mêm sur l'étiquette ou sur le boîtier, ou par le fait que sont mentionnées des vitesses d'enregistrement de "4X to 10X" (4X à 10X), ou "Up to 10X" (Jusqu'à 10X)

Toute tentative de graver des supports CD-RW haute vitesse qui n'affichent PAS le logo "Compact Disc ReWritable High Speed" pourrait provoquer la perte de données.

■ PC DOS est une marque commerciale de IBM Inc. ■ Roxio et le logo Roxio sont des marques commerciales de Roxio Corporation. ■ MS-DOS, Windows et Windows® 95 sont des marques déposées par Microsoft Corporation aux États-Unis ainsi que dans d'autres pays. Les raisons sociales d'entreprise et les désignations de produit mentionnées dans le présent guide sont des marques commerciales ou des marques déposées de leurs titulaires respectifs.

Prescriptions industrielles pour le canada

Cet appareil numérique de Classe B est conforme à toutes les prescriptions en vigueur au Canada pour les équipements générateurs d'interférences.

Note : À l'issue de tests, cet appareil a été homologué dans les limites imparties aux dispositifs numériques de Classe B, conformément aux spécifications de la 15ème Partie des directives FCC. Ces limites sont prévues pour assurer une protection suffisante contre les interférences parasites dans les installations résidentielles. Cet équipement génère, utilise, et est susceptible de radié des fréquences radio. Toute non conformité de l'installation ainsi que toute utilisation s'écartant des instructions risque de provoquer des interférences parasites en réception radio. Le fait que des interférences ne peuvent pas se produire dans une installation spécifique n'est cependant pas garanti. Si cet équipement induit des interférences parasites en réception radio ou télévision, ce qui peut être déterminé en le mettant hors puis sous tension, l'utilisateur est invité à tenter d'y remédier en appliquant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance entre l'équipement et le récepteur affecté.
• Brancher l'équipement sur une prise appartenant à un circuit différent de celui sur lequel le récepteur affecté est connecté.
• Solliciter l'aide du vendeur ou d'un centre S. A. V. agréé.

Toute modification ou altération n'ayant pas fait l'objet de l'accord express de l'instance responsable de la conformité annule le droit de l'utilisateur à faire usage de l'équipement.

- Le présent lecteur/graveur de CD-R/RW est réservé aux ordinateurs personnels de catégorie UL, accompagnés des instructions détaillées pour l'installation d'une carte par l'utilisateur.

Ce produit a été fabriqué conformément aux prescriptions DIRECTIVE 89/336/EEC, 93/68/EEC et 73/23/EEC.

ATTENTION : RADIATION LASER INVISIBLE LORSQUE L'APPAREIL EST OUVERT. EVITER TOUTE EXPOSITION AU FAISCEAU LASER.

CLASSE 1

PRODUIT LASER

Sommaire

Particularités.... 2

Précautions importantes.... 3

Environnement système....4

Implantation et fonctions des commandes....5

Installation

Mise en place du lecteur/graveur....6

Périphériques.... 11

Utilisation

Utilisation des disques....12

Annexe

Dépannage 13

Fiche technique 14

Merci d'avoir choisi ce lecteur/graveur de CD

Particulairités

• Signal résultant plus linéaire grâce au système OPC*, d'où une fiabilité supérieure. • Chargement facile par plateau. • Version IDE étendu (ATAPI).
• Lecture des CD-R, CD-RW, CD vidéo et CD photo.
• Les CD-RW enregistrés peuvent être lus par un lecteur de DVD ou un lecteur de CD-ROM multinormes de lecture afin d'assurer la compatibilité ultérieure. • Support de UDF pour écriture rapide sur CD-RW. • 16X Enregistrement/10X Réinscription/40X Lecture La vitesse d'écriture dépend de la capacité des disques. Pour un meilleur résultat, il est conseillé d'utiliser une vitesse de réécriture de grande vitesse. * Surveillance continue du niveau de signal pendant l'enregistrement et réglage de puissance du faisceau laser pour compensation en cas de présence d'impuretés sur le disque, suscitant un signal linéaire.

Contenu de l'emballage

Article	Quantité
- Lecteur/graveur de CD-R/RW	1
- Logiciel d'enregistrement de CD	1
- CD-RW vierge	1
- Câble E-IDE (ATAPI)	1
- Câble audio	1
- Vis de montage	4
- Manuel du lecteur/graveur de CD-R/RW	1
- Manuel du lecteur/graveur de CD	1

Précautions importantes

Les instructions ci-dessous doivent être observées lors de toute manipulation du lecteur/graveur comme des disques.

Précautions

• Le fabricant du présent équipement décline toute responsabilité en cas de perte de données ou de dommages directs ou indirects imputables à une installation ou à une manipulation non appropriée.
• Le fabricant décline toute responsabilité en cas de dommages directs ou indirects dus à l'utilisation ou à un mauvais fonctionnement du présent produit.
• Établissez une copie de sauvegarde de toutes les données importantes afin de ne risquer aucune perte.

Installation

• Eviter les emplacements soumis aux contraintes suivantes :
• hygrométrie élevée
• haute température
• excès de poussière
• vibrations mécaniques
• rayonnement solaire direct

Fonctionnement

Il est préférable d'utiliser ce lecteur/graveur en position horizontale.

• Ne pas déplacer brusquement le lecteur/graveur d'un endroit froid à un endroit chaud ni augmenter brutalement la température de la pièce : la condensation ainsi générée risque de provoquer une anomalie de fonctionnement.
• Ne pas omettre de retirer le disque avant tout déplacement du lecteur/graveur : le disque pourrait subir des dommages, entraînant ainsi une perte de données.
• Veiller à prévenir toute pénétration d'objets ou de liquides dans le lecteur/graveur. Si un corps étranger a pénétré, s'adresser au concessionnaire ayant vendu le périphérique.
• Ne pas couper l'alimentation électrique pendant le fonctionnement du lecteur/graveur.
• Si deux périphériques IDE doivent être connectés sur le connecteur primaire ou secondaire, veiller à ce qu'ils ne soient pas tous deux en configuration maître ou esclave, ce qui pourrait empêcher Windows de les reconnaître.
• La longueur totale du câble IDE ne doit pas dépasser 45 cm environ.

Environnement système

Cet appareil est compatible avec les environnements système présentés ci-dessous.

Impératifs système	UC	PC Pentium 233 MHz minimum (une capacité de 350 MHz ou plus est préférable pour la vitesse 16x).
	RAM	Windows 95/98 : 64 Mo minimum Windows NT Workstation version 4.0 : 64 Mo minimum (128 Mo ou plus recommandé). Windows 2000: 128Mo ou plus puissant(256Mo ou plus recommandé) Windows ME: 64Mo ou plus puissant
Disque du		Temps d'accès moyen de 19 ms minimum. Taux de transfert de 2400 Ko/s minimum. Espace disque : 75 Mo minimum.(L'espace disque nécessaire à l'écriture dépend du volume de données.)
Interface		IDE étendu (en esclave primaire et maître ou esclave secondaire).
Emplacement pour lecteur/graveur		Baie de 5,25 pouces.
Alimentation		Prise +5 V/+12 V nécessaire.
Système d'exploitation		Windows 95/98/2000/ME, Windows NT Workstation version 4.0 ou plus récente.
Disques CD-R et CD-RW		CD-R préconisés : Ricoh, Mistubishi Chemical, Verbatim, Taiyo Yuden, Fugi Film, Kodak et Imation. CD-RW préconisés : Ricoh, Mistubishi Chemical, Verbatim, Imation, sony.

Dans certains cas, il est impossible de lire sur d'autres lecteurs* les CD-R et les CD-RW gravés avec ce lecteur/graveur de CD-R/RW. Ces disques doivent être lus avec le type de lecteur ayant exécuté la gravure. * Les disques gravés avec ce lecteur/graveur de CD-R/CD-RW sont susceptibles de ne pas être lisibles avec les lecteurs de CD-ROM dépourvus de la compatibilité multilecture (compatibilité UDF).

Les CD-ROM compatibles multilecture (UDF) sont les suivants:

1. CD-ROM capables de lire en basse réflexion.
2. CD-ROM gérant l'écriture par paquets.

Installer le logiciel d'enregistrement de CD avant de mettre le périphérique en service.

Implantation et fonctions des commandes

1. Prise pour casque d'écoute
2. Commande de volume
3. Trou d'ejection d'urgence
4. Touche de lecture/saut
5. Touche d'arrêt/éjection
6. Plateau de chargement
7. Témoins d'activité

Les deux DEL servent à désigner le mode de fonctionnement du lecteur/graveur de CD-R/RW, à savoir : (1) Lecture

La DEL orange s'allume lorsque le moteur commence à tourner en accès de données, lecture de données, lecture audio et chargement du plateau. (2) Écriture La DEL verte clignote pendant l'enregistrement du disque.

Panneau arrière

1. Connecteur de sortie audio numérique
2. Connecteur de sortie audio analogique
3. Connecteur de cavalier

La configuration en maître ou en esclave du lecteur/graveur dépend de la position de ce cavalier. Les modifications de configuration maître-esclave prennent effet lors du démarrage suivant.

1. Connecteur d'interface IDE

Pour la connexion de l'interface IDE (périphérique électronique intégré) au moyen d'une nappe IDE à 40 broches.

NOTE : ne pas brancher ou débrancher le câble sous tension ; ceci pourrait provoquer un court-circuit et endommager le système. Ne jamais omettre de couper l'alimentation avant de brancher ou débrancher le câble.

1. Prise d'alimentation

Mise en place du lecteur/graveur

Veuillez noter les points ci-dessous avant de mettre le lecteur/graveur en place.

■ Les éléments suivants sont nécessaires :

- Tournevis correspondant aux vis de fixation du lecteur/graveur.

- Manuel de l'ordinateur, pour l'implantation du contrôleur IDE

Couper l'alimentation de tous les périphériques ainsi que celle de l'unité centrale puis débrancher les cordons d'alimentation des prises secteur.

Décharger l'électricité statique, en touchant le capot de l'unité centrale par exemple.

Veiller à ce que tous les périphériques ainsi que l'unité centrale soient hors tension puis retirer le capot en procédant selon les indications du manuel fourni avec l'ordinateur.

NOTE : les angles contondants présents à l'intérieur de l'unité centrale sont susceptibles d'infliger des blessures.

1. Déposer le panneau de la baie de 5,25 pouces de l'unité centrale en procédant selon les indications du manuel fourni avec l'ordinateur.
2. Introduire le lecteur/graveur dans la baie. Ne pas comprimer excessivement les câbles internes de l'unité centrale.
3. Immobiliser le lecteur/graveur à l'aide des vis fournies. Si le volume derrière le lecteur/graveur est insuffisant, connecter le câble IDE ainsi que les autres câbles avant de fixer le périphérique.

NOTE : les présentes instructions d'installation n'ont qu'une valeur générique. Si le PC utilisé semble différent, il convient de consulter les instructions de son manuel quant à l'installation de périphériques.

Branchement de la carte son

Brancher un connecteur d'alimentation interne de l'unité centrale sur la prise du lecteur/graveur, en l'enfonçant complètement dans le connecteur d'alimentation du périphérique.

Si aucune alimentation n'est disponible dans l'unité centrale, il suffit d'ajouter un câble de dérivation approprié (disponible commercialement).

ers le haut

Bord chanfreiné vers le haut

Brancher le câble IDE à 40 broches au dos du lecteur/graveur de CD-R/RW. Le liseré rouge de la nappe correspond à la broche 1 du lecteur/graveur.

NOTE : le connecteur est généralement muni d'un détrompeur, qui interdit toute inversion lors du branchement.

Broche 1 Liseré rouge

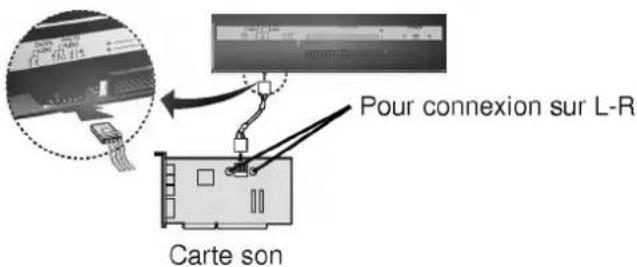

Si l'unité centrale est dotée d'une carte son, le lecteur/graveur doit y être raccordé via un câble audio. Le câble audio analogique fourni convient à la plupart des cartes son; dans le cas contraire, il suffit de se procurer un câble auprès d'un détaillant en matériel informatique.

Consulter le manuel de la carte son pour obtenir des informations plus détaillées sur la connexion.

Pour connexion sur L-R Carte son

Positionnement du cavalier

Le cavalier du panneau arrière doit être positionné convenablement avant l'installation.

Le lecteur/graveur peut être configuré en tant que maître ou esclave sur une interface E-IDE (ATAPI). Si plusieurs périphériques E-IDE sont connectés (4 maximum), chacun d'eux doit faire l'objet d'une configuration spécifique, ce qui exige des connaissances précises sur le matériel et le logiciel.

NOTE : l'ordinateur risque de ne pas fonctionner ou de mal fonctionner si deux périphériques sont connectés au bus E-IDE primaire ou secondaire. Attention à respecter les instructions !

CS: sélection de câble (CSEL) SL: esclave MA: maître

NOTE : le connecteur ne doit recevoir qu'un seul cavalier, faute de quoi le périphérique risque de mal fonctionner ou de subir des dommages. La configuration maître/esclave est déterminée par la position occupée par le cavalier sur le connecteur.

Désignation	Fonction	CS	SL	MA
MA(maître)	Lecteur/graveur configuré en maître	○	○
		○	○
SL(esclave)	Lecteur/graveur configuré en esclave	○		○
		○		○
CS(sélection de câble)	Lecteur/graveur configuré par CSEL sur l'interface IDE de l'UC.		○	○
			○	○

Sur la position CSEL, le lecteur/graveur est automatiquement configuré en MAITRE/ESCLAVE, selon la configuration matérielle. Pour plus de détails, consulter le manuel de l'ordinateur.

Installation en périphérique maître

Le lecteur/graveur doit être connecté à la carte mère de l'ordinateur, au moyen d'un câble d'interface IDE. Il peut être configuré en tant que périphérique maître ou esclave, selon l'ordinateur.

Pour une installation en tant que périphérique maître, laisser le cavalier sur sa position d'origine.

Périphérique maître (disque dur de démarrage) Périphérique maître (lecteur/graveur de CD-R/RW) Carte mère Connecteur primaire Connecteur secondaire - OU -

Périphérique maître (disque dur de démarrage) Périphérique maître (lecteur/graveur de CD-R/RW) Périphérique esclave (autre périphérique IDE) Connecteur primaire Connecteur secondaire

NOTE : le disque dur est généralement configuré en maître primaire sur l'interface E-IDE (ATAPI), les autres périphériques E-IDE tels que lecteurs de disque ou de CD-ROM font l'objet d'une configuration différente.

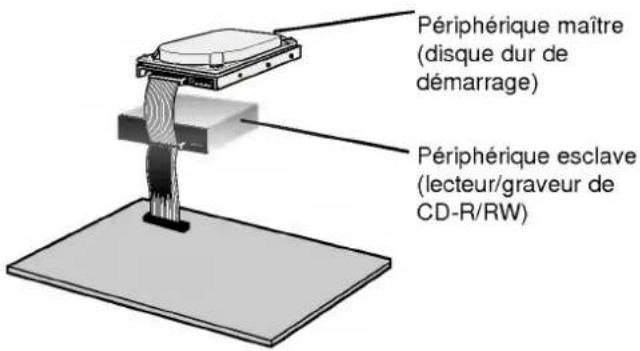

Installation en périphérique esclave

Pour une installation en tant que périphérique esclave, le cavalier doit être positionné sur SL (panneau arrière du périphérique).

Périphérique maître (disque dur de démarrage) Périphérique esclave (lecteur/graveur de CD-R/RW)

• OU -

Périphérique maître (disque dur de démarrage) Périphérique maître (autre périphérique IDE) Périphérique esclave (lecteur/graveur de CD-R/RW) Connecteur primaire Connecteur secondaire

Mise en place du capot de l'unité centrale

Remettre le capot de l'unité centrale en place à l'issue de l'installation du lecteur/graveur.

Péripériques

Aucune procédure spécifique d'installation de périphérique n'est nécessaire sous Windows 95/98/2000/ME ou Windows NT Workstation 4.0.

Le DOS et les Windows 3.1 utilisateurs peuvent télécharger le gestionnaire de DOS n'importe quand par l'intermédiaire d'Internet.

Pour vos informations, consultez s'il vous plaît les sites Internet suivants: http://www.lge.com http://www.lgservice.com

Contrôler les points suivants, dont dépend le fonctionnement normal du périphérique :

- Le périphérique doit apparaître sous : Windows 95/98 : [panneau de configuration]-[système]-[gestionnaire de périphériques]-[CD-ROM]. Windows 2000 : [panneau de configuration]-[système]-[matériel]-[gestionnaire de périphériques]-[DVD/CD-ROM].

- La mention 32 bits doit être affichée sous : [panneau de configuration/système/performances]

Contrôler les éléments suivants si l'ordinateur ne reconnaît pas le périphérique :

- Si l'indicateur 📁 apparaît en regard du contrôleur IDE sous [panneau de configuration/système/gestionnaire de périphériques/contrôleurs de disque dur], contacter le fabricant du PC ou celui de la carte mère afin d'obtenir le pilote de contrôleur IDE approprié.

■ Depuis le panneau de configuration, exécuter [Ajout de périphérique] afin de laisser Windows effectuer une tentative de recherche du nouveau périphérique

Contrôler les points suivants, dont dépend le fonctionnement normal du périphérique :

- Le périphérique doit apparaître pour le contrôleur IDE sous : [panneau de configuration/adaptateur SCSI/périphériques]

Contrôler les éléments suivants si l'ordinateur ne reconnaît pas le périphérique :

- Si l'indicateur apparaît en regard du contrôleur IDE sous [panneau de configuration/adaptateur SCSI/périphériques], contacter le fabricant du PC ou celui de la carte mère afin d'obtenir le pilote de contrôleur IDE approprié.

Utilisation des disques

Ne collez aucune étiquette sur les CD-ROM, CD-R et CD-RW. De telles étiquettes risquent en effet non seulement de provoquer des erreurs de lecture et d'écriture, mais également d'endommager le disque dur et de causer une perte de données.

Sur cette unité, les disques tournent à très haute vitesse! N'UTILISEZ PAS de disques endommagés, brisés ou voilés. Les composants optiques de l'unité pourraient être endommagés si le disque se brise.

N'UTILISEZ PAS de disques hors normes. Ceux-ci pourraient ne pas fonctionner ou ne pas enregistrer convenablement les données.

Ce lecteur/graveur est doté d'une fonction permettant l'éjection manuelle du CD, par exemple en cas de défaillance ou de coupure de l'alimentation. La procédure d'éjection manuelle est la suivante. NOTE: cette fonction ne doit être utilisée qu'en cas de besoin absolu.

1) Couper l'alimentation électrique. 2) Enfoncer une tige fine (grand trombone redressé, par exemple) dans le petit orifice situé au-dessus de la touche d'arrêt/éjection. La trappe s'ouvre et le plateau sort partiellement. 3) Tirer sur la trappe afin de la sortir complètement puis saisir le plateau entre le pouce et l'index et tirer délicatement.

NOTE : Cette fonction de secours ne doit être utilisée qu'en cas de besoin absolu. Un recours trop fréquent à l'éjection manuelle provoquerait une défaillance.

* S'il est impossible de bien tenir le plateau à la main, tirer à l'aide d'une pince métallique à documents.

Dépannage

Vérifier les éléments de la liste ci-dessous avant de contacter le SAV.

• Lecteur/graveur non alimenté

• L'alimentation interne de l'unité centrale est-elle connectée ? - Le connecteur d'alimentation du lecteur/graveur est-il bien fixé ?

• Démarrage du système impossible

• Les connexions primaires et secondaires ainsi que la configuration maître/esclave sont-elles bonnes ?
• La longueur hors-tout du câble IDE dépasse-t-elle 45 cm ?
• Tous les connecteurs sont-ils bien fixés ?

Tout ballottement d'éléments internes risque de relâcher les connexions.

• Lecture ou enregistrement impossible

• Tous les éléments internes du système (UC, disque etc.) sont-ils conformes (voir « Environnement système », à la page 4)
• Le CD-R ou CD-RW est-il poussiéreux ou rayé ?
• Y a-t-il eu déclenchement de l'écran de veille ou d'une autre application pendant l'écriture sur le CD ? • L'espace libre du CD-R/RW est-il suffisant ? • L'anomalie d'écriture persiste-t-elle avec le test de simulation ?
• La face active du CD est-elle bien orientée dans le plateau (étiquette vers le haut) ?
• Le périphérique ou le CD a-t-il été déplacé d'un endroit froid à un emplacement où la température est élevée ? (Il est possible que la condensation se soit accumulée dans le périphérique ou à la surface du disque.)

Préparez le contact avec le S. A. V., qui est susceptible de poser de nombreuses questions relatives au système, à son environnement et à la nature du problème (Que s'est-il passé ? Quand ? Pendant combien de temps ? Quels ont été les événements ? Des messages d'erreur ont-ils été affichés ? etc.)

Fiche technique

Type	Interne (périphérique nu)
Interface	IDE étendu (ATAPI)
Mémoire tampon	2 Mo
Diamètres de CD	12cm, 8cm
Taux de transfertde données	* ContinuLecture: 16 à 40 x CAV: 2,4 à 6,0 Mo/sEcriture: CD-R: 4x: 600 Ko/s CD-RW: 2x: 300Ko/s8x: 1200 Ko/s 4x: 600Ko/s12x: 1800 Ko/s 10x: 1500Ko/s16x: 2400 Ko/s* Salve16,67 Mo/s (mode PIO 4, MULTI-DMA mode 2)
Temps d'accès moyen	110 ms aléatoire
Plan de montage	Horizontal/Vertical
Formats compatibles	Format
	CD-DA	●	●	●
	CD-ROM	●	●
	CD-Extra	●	●	●
	CD-ROM XA	●	●	●
	CD photo	●	●
	CD-I	●	●
	CD-ROM+CD-DA	●	●	●
	CD vidéo	●	●	●
Système de chargement	A plateau (chargement/éjection automatiques)
Alimentation	5 V CC, 12 V CC
Poids	Inférieur à 0,9 kg
Encombrement (l x p x h)	146 x 184,7 x 41,3 mm
Taux d'erreur	10^12 maximum
Intervalle moyen entre lesdéfaillances	120 000 heures sous tension (cycle d'activité 10 %)
Temps moyen de réparation	30 minutes maximum
Niveaux de sortie audio	Sortie ligne : 0,7 V efficace sous 47 kohmsCasque : 0,6 V efficace sous 32 ohms
Environnement	En fonctionnement		Au repos
Température	5 à 40°C(sans refroidissement à air)		-20 à +60°C
Humidité	Hygrométrie de 10 à 80 %(sans condensation)		Hygrométrie de 10 à 80 %(sans condensation)

L'aspect et les caractéristiques de ce périphérique peuvent faire l'objet de modifications sans préavis.
