Type de produit	Détecteur de sécurité extérieur à infrarouge passif
Marque	Optex
Modèle	BXS-AM (BXSAM)
Dimensions (L x H x P)	199,7 x 92,8 x 52,7 mm
Poids	550 g
Alimentation	9,5 à 18 V CC
Portée de détection	12 m de chaque côté (24 m total), réglable de 2,5 à 12 m par pas de 5 niveaux
Angle de détection	180°
Technologie de détection	4 infrarouges passifs (PIR) avec logique SMDA
Fonctions principales	Anti-masquage numérique infrarouge, sorties alarme individuelles gauche/droite, sensibilité réglable, mode ultra-sensible, mode test automatique, autoprotection
Indice de protection	IP55
Plage de température	-30 °C à +60 °C
Humidité maximale	95 %
Hauteur d'installation recommandée	0,8 à 1,2 m
Type de montage	Mur ou poteau (extérieur/intérieur)
Sorties alarme	N.O. ou N.C. réglables, individuellement pour chaque côté
Sortie anti-sabotage	N.C. 28 V CC 0,1 A max
Consommation électrique	34 mA max à 12 V CC
Période d'alarme	2,0 ± 1 sec
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Autoprotection contre l'ouverture du capot, du châssis et du boîtier arrière
Pièces détachées et réparabilité	Modules EOL en option, plaque de montage sur poteau, boîtier piles (RBB-01) pour modèles sans fil. Conception facilitant l'accès (Blue Touch).
Informations générales	Conçu pour la détection d'intrusion extérieure. Boîtier résistant aux UV (ASA). Capot amovible avec indicateur de niveau.

FOIRE AUX QUESTIONS - BXSAM OPTEX

Quelle est la portée de détection du détecteur BXS-AM ?

La portée de détection est de 12 mètres de chaque côté, soit un total de 24 mètres. Elle est réglable de 2,5 à 12 mètres par pas de 5 niveaux indépendamment pour la gauche et la droite.

Comment ajuster la sensibilité du détecteur ?

La sensibilité se règle séparément pour chaque côté à l'aide des commutateurs DIP. Deux modes sont disponibles : normal (2,0 °C à 0,6 m/s) et extrêmement élevé (1,0 °C à 0,6 m/s) pour des conditions de faible contraste thermique.

Comment activer le mode ultra-sensible ?

Le mode ultra-sensible s'active via un commutateur DIP. Il augmente la sensibilité des détecteurs infrarouges passifs pour détecter les intrusions même lorsque la différence de température entre le corps et l'environnement est très faible.

Que faire en cas de fausses alarmes fréquentes ?

Vérifiez la zone de détection : éliminez les sources de perturbation (végétation, animaux, reflets). Réduisez la portée ou la sensibilité. Activez la logique SMDA qui filtre les bruits environnementaux. Assurez-vous que le détecteur est installé à la hauteur recommandée (0,8 à 1,2 m).

Comment tester le détecteur ?

Activez le mode test automatique via un commutateur DIP. Le détecteur fonctionnera en mode test pendant 3 minutes, puis reviendra automatiquement en mode normal. La LED rouge s'allume en cas de détection pendant ce mode.

Comment installer le détecteur sur un poteau ?

Utilisez la plaque de montage sur poteau optionnelle (diamètre de poteau jusqu'à 23 mm). Fixez la plaque avec les bandes métalliques fournies, puis vissez le détecteur sur la plaque. Le boîtier peut pivoter à 90 degrés pour faciliter l'accès.

Comment raccorder le détecteur à une centrale d'alarme ?

Le détecteur dispose de sorties alarme individuelles pour la gauche et la droite (N.O. ou N.C.) et d'une sortie anti-sabotage. Utilisez les connecteurs fournis pour l'alimentation (9,5-18 V CC) et les signaux. Reportez-vous au schéma de câblage dans la notice.

Que signifie la LED rouge sur le détecteur ?

La LED rouge indique différents états selon le mode : en mode test, elle clignote lors de la détection ; en mode normal, elle s'allume brièvement lors d'une alarme (si le commutateur DIP LED est ON). Elle signale également le préchauffage (60 secondes). Sur le modèle BXS-AM, la LED indique aussi la détection de masquage.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour nettoyer la lentille et le boîtier. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le revêtement. Évitez de toucher la lentille avec les doigts.

Le détecteur est-il résistant aux intempéries ?

Oui, le boîtier bénéficie d'une protection IP55 et est fabriqué en ASA résistant aux UV. Il fonctionne de -30 °C à +60 °C et supporte une humidité maximale de 95 %. Il est conçu pour une utilisation extérieure.

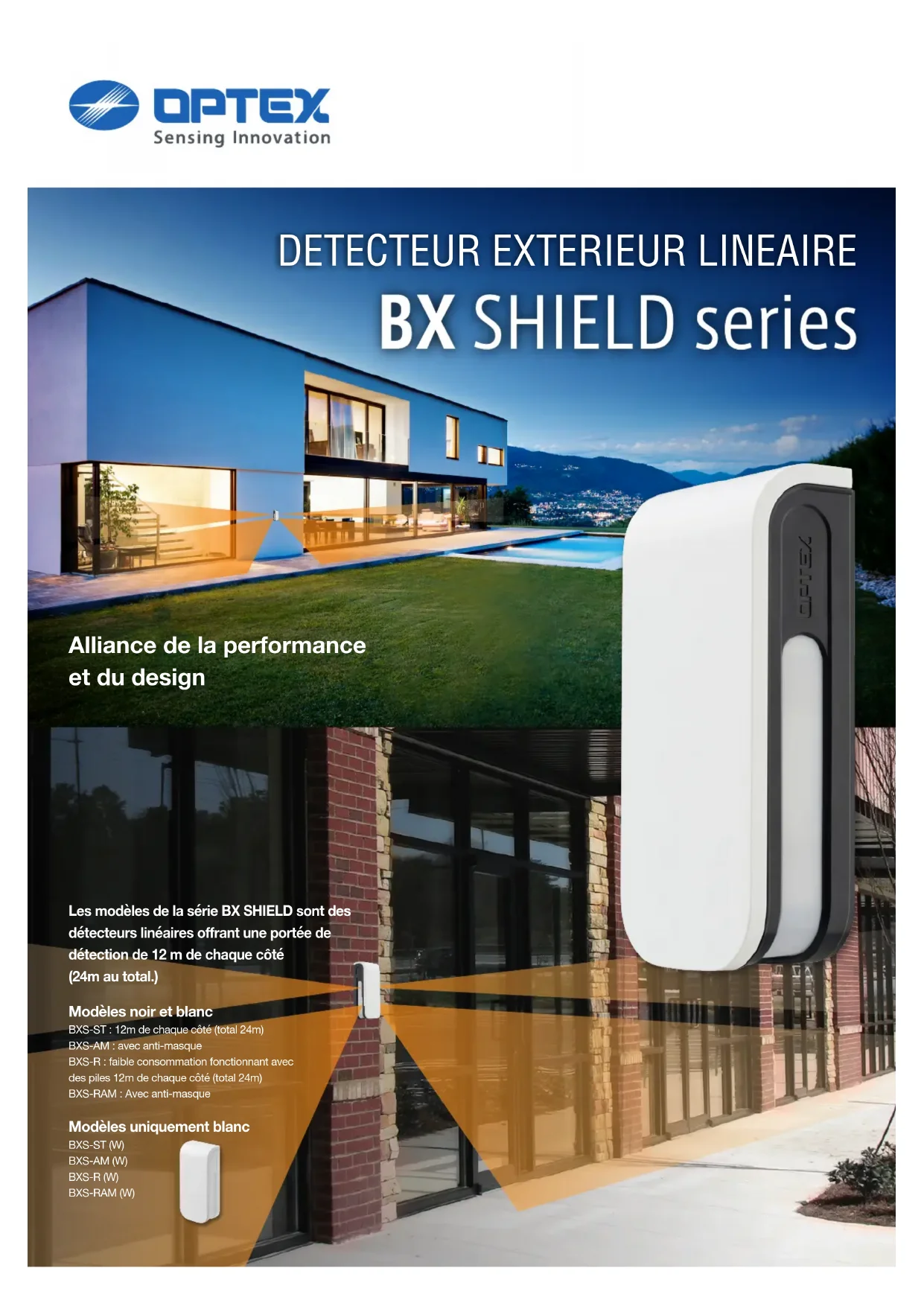

MODE D'EMPLOI BXSAM OPTEX

Alliance de la performance et du design

Les modèles de la série BX SHIELD sont des détecteurs linéaires offrant une portée de détection de 12 m de chaque côté (24m au total.)

Modèles noir et blanc

BXS-ST : 12m de chaque côté (total 24m)

BXS-AM : avec anti-masque

BXS-R : faible consommation fonctionnant avec

des piles 12m de chaque côté (total 24m)

BXS-RAM : Avec anti-masque

Modèles uniquement blanc

BXS-ST (W)

BXS-AM (W)

BXS-R (W)

BXS-RAM (W)

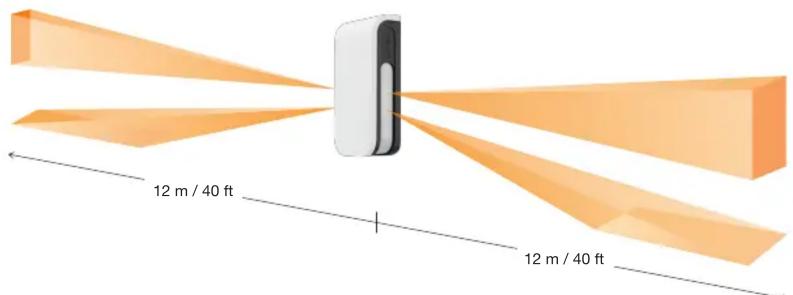

Fiable

12m de long de chaque côté et zone de détection linéaire à sensibilité élevée

12 m / 40 ft 12 m / 40 ft

Et fonction logique pour réduire les fausses alarmes

Le BX SHIELD déclenche un signal d'alarme uniquement lorsque les zones de détection supérieures et inférieures détectent le mouvement

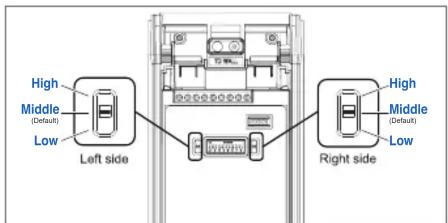

Détection de zone individuelle et réglage de la sensibilité

Les portées de détection à gauche et à droite peuvent être réglées indépendamment. (2.5 à 12m en 5 étapes)

Left : 12 m Right : 2.5 m

Mode de détection ultra sensible

Pour les endroits où la différence de température entre le corps humain et l'environnement est très faible, le mode de détection ultra sensible augmente la sensibilité des détecteurs infrarouges passifs pour éviter de manquer des alarmes.

En analysant les schémas de détection et les informations provenant de l'environnement, la logique SMDA est capable de faire la distinction entre le bruit que peuvent provoquer par exemple les changements des conditions météorologiques, les mouvements de la végétation et de réelles intrusions. Ce processus intelligent rend les détecteurs très fiables.

Technologie à 4 infrarouges passifs

La portée de détection, la sensibilité et la sortie d'alarme peuvent être programmées séparément pour les zones de détection situées sur la gauche et sur la droite. Le détecteur peut faire la différence entre des petits et des gros objets à l'intérieur de la zone de détection,

diminuant ainsi les risques de déclenchements intempestifs et assurant une véritable détection d'intrusion.

Fonction anti-masquage numérique à infrarouge

L'antimasquage infrarouge actif permet de détecter si la surface de la lentille a été recouverte par un objet, bloquée ou peinte

Sorties de signal individuel (droite et gauche)

Le BX SHIELD déclenche des signaux d'alarme indépendants pour les zones de détection sur la gauche et sur la droite, ce qui est utile lorsqu'il est connecté à des caméras PTZ.

Ouverture par rotation à 90 degrés. Capot facile à ouvrir/fermer.

Indicateur de niveau Les modèles de la série BX Shield possèdent un indicateur de niveau pour faciliter l'installation.

Tous les pièces accessibles sont colorées en bleu, facilitant ainsi l'installation.

Tous les composants nécessaires à la configuration et aux réglages du détecteur sont en bleu.

Zone de détection facile à régler.

Mode de test automatique

Le mode test s'arrêtera automatiquement au bout de trois minutes et le réglage reviendra en mode « normal ».

Une qualité spécialement conçue pour vous

Contour plat soutenu par une structure interne alvéolée pour une meilleure longévité.

Les différentes couleurs du capot en option peuvent rendre les installations moins visibles. Les éléments de lentilles optiques sont scellés et renforcés pour une structure mieux consolidée.

Autoprotection

La sortie d'autoprotection se déclenche lorsque l'on retire le capot, le châssis et le boîtier arrière.

Caractéristiques produit

Autonomie des piles (modèles sans fil)

Madèle BXS-R BXS-RAM
Interval (sec.) 120	5 120 5
Année approx 23	5 3.5	3.5
	23
				2.542.54

Type de piles

Calcul basé sur : un seul type de pile, alimentation non partagée avec l'émetteur radio, LED off et anti-masking ON.

Émetteur radio et piles

Boîtier du module EOL (bxs-st, AM seulement)

Des modules de résistance EOL (End of line) sont disponibles en option.

Boîtier SHIELD

Protection IP55

Boîtier résistant aux UV ASA

protection UVIP55

Plaque de montage sur poteau (option)

Diamètre du poteau jusqu'à 23 mm de large.

Design sur-mesure

Cover noir / boîtier noir Cover blanc / boîtier noir Cover blanc / boîtier blanc

Cover gris argent / boîtier noir

Vue de côté Unit: m (ft.)

Options

PLUG-IN EOL (PEU)

BXS plaque de montage Bande métallique jusqu'à 23 mm de large.

Boîtier piles (RBB-01)

Dimensions

BXS-ST / BXS-AM

92.8 (3.65) 199.7 (7.86) 52.7 (2.07) 83.5 (3.29)

BXS-R / BXS-RAM

92.8 (3.65) 199.7 (7.86) 98.7 (3.89) 83.5 (3.29)

Specifications

Modèle	BXS-ST	BXS-AM	BXS-R	BXS-RAM
Mode de détection	Infrarouge passif		Infrarouge passif
Portée	24 m (80') ; 12 m (40') de chaque côté,4 zones ; 2 zones de chaque côté, à 180°		24 m (80') ; 12 m (40') de chaque côté,4 zones ; 2 zones de chaque côté, à 180°
Limite de distance PIR	liste des portées de détection possibles : 2.5, 3.5, 6, 8.5, 12 m		2.5 à 12 m (5 niveaux)
Angle de détection / mur	En direction du mur : incliné vers l'avant de 0°En partant du mur : incliné vers l'avantde 3° Réglable		En direction du mur : incliné vers l'avant de 0°En partant du mur : incliné vers l'avant de 3°Réglable
Vitesse détectée	0.3 à 2.0 mls (1' à 6'7"/s)		0.3 to 2.0 m/s (1' to 6'7"/s)
Sensibilité	Normal ; 2.0°C (3.6°F) à 0.6 mls ;Extrêmement élevé : 1.0°C (1.8°F) à 0.6 mlsRéglable pour chaque côté séparément		Normal ; 2.0°C (3.6°F) à 0.6 m/sExtrêmement élevé : 1.0°C (1.8°F) à 0.6 m/sRéglable pour chaque côté séparément
Alimentation	9.5 à 18 V DC		Piles Lithium ou Alcaline de 3 à 9 V DC
Consommation(sauf mode test)	31 mA max.à 12 V DC	34 mA max.à 12 V DC	15 μA mode veille /8 mA max. à 3 V DC	16 μA mode veille /8 mA max. à 3 V DC
Période d'alarme	2.0 ±1 sec.		2.0 ±1 sec.
Temps de Mise en service	Au moins 60 sec. (LED clignotante)		Au moins 60 sec. (LED clignotante)
Sortie alarme (R)	28 V DC 0.1 A max.[Individuel; droite ou Général], [N.O. or N.C.] réglables		Commutateur statique, 10 V DC 0.01 A max.[Séparément ; à droite ou général], [N.O. ou N.C.] réglables
Sortie alarme (L)	28 VDC 0.1 A max.[Individuel ; gauche ou Général], [N.O. or N.C.] réglables		Commutateur statique, 10 V DC 0.01 A max. [individuel ;gauche ou Général], [N.O. ur N.C.] réglables
Sortie anti sabotage	-	N.C. 28 V DC 0.1 A max.	Commutateur statique, 10 V DC 0.01 A max. [N.O. ou N.C.] réglable
Autoprotection	N.C. 28 V DC 0.1 A max.ouvert lorsque l'on retire le capot, l'appareil ou le socle		Autoprotection partagée avec sortie anti sabotage.
Informations LED	LED rouge ; 1. Préchauffage2. Alarme(commutateur DIP ON ou test de marche)	LED rouge ; 1. Préchauffage2. Alarme , 3. Détection de masquage(commutateur DIP ON ou test de marche t)	LED rouge ; 1. Préchauffage2. Alarme(commutateur DIP ON ou test de marche)	LED rouge ; 1. Préchauffage2. Alarme , 3. Détection de masquage(commutateur DIP ON o test de marche)
Température	-30°C à + 60°C (-22°F à +140°F)		-30°C to + 60°C (-22°F to +140°F)
Humidité	95% max.		95% max.
Protection IP	IP 55		IP 55
Installation	Mur, poteau (extérieur, intérieur)		Mur, poteau (extérieur, intérieur)
Hauteur d'installation	0.8 à1.2 m		0.8 à 1.2 m
Poids	430 g		550 g
Accessoires	Vis (4 x 20 mm) x 2		[1] Connecteur pour ALIMENTATION et ALARME (R), [2] Connecteur pour ALARME (L),3] Connecteur pour PROBLÈME, [4] scotch velcro, [5] Vis (4x20 mm) x 2

• Spécifications et designs sont sujets à modifications sans informations préalables.
• Ces produits sont destinés à détecter l'intrusion d'un individu et à être raccordés à une centrale d'alarme. Etant seulement une partie d'un système complexe, nous ne pouvons être tenus comme responsables de tous dommages ou autres conséquences d'une intrusion.
