DA70613 - Prise murale Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise de sécurité encastrée avec 2 ports USB
Marque	Digitus
Modèle	DA70613
Tension d'entrée	230 V ~, 50 Hz
Courant d'entrée max.	0,20 A
Tension de sortie USB	5 V DC
Courant de sortie USB total	2,1 A
Puissance de sortie max.	10,5 W
Rendement actif moyen	81,8 %
Rendement à faible charge (10 %)	77,3 %
Consommation en mode inactif	0,09 W
Indice de protection	IP20 (utilisation en intérieur uniquement)
Classe de protection	Classe II
Section de câble recommandée	1,5 mm² à 2,5 mm²
Profondeur minimale de la boîte d'encastrement	40 mm
Norme de boîte d'encastrement	DIN 49073-1
Entretien	Aucun entretien nécessaire ; nettoyer avec un chiffon doux et sec
Sécurité	Installation par un électricien qualifié ; couper le courant avant installation
Contenu de l'emballage	1 prise de sécurité encastrée, 1 guide d'installation

FOIRE AUX QUESTIONS - DA70613 Digitus

Quelle est la tension d'entrée de la prise Digitus DA70613 ?

L'entrée est de 230 V~, 50 Hz avec un courant max de 0,20 A.

Quelle puissance de charge USB la prise délivre-t-elle ?

Les deux ports USB fournissent une sortie totale de 5 V DC / 2,1 A, soit une puissance maximale de 10,5 W.

Puis-je installer la prise moi-même ?

Non, l'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur.

Quels types de boîtes d'encastrement sont compatibles ?

La prise est conçue pour les boîtes d'encastrement standard selon la norme DIN 49073-1 avec une profondeur minimale de 40 mm.

Quelle est la section de câble recommandée pour le raccordement ?

La section doit être comprise entre 1,5 mm² et 2,5 mm².

La prise est-elle adaptée à une utilisation en extérieur ?

Non, elle est conçue uniquement pour une utilisation en intérieur (IP20).

Comment nettoyer la prise ?

Utilisez un chiffon doux, sec et non pelucheux. N'utilisez pas de produits contenant des solvants ou de chiffon mouillé.

Que faire en cas de dysfonctionnement ?

Confiez toute réparation à un électricien spécialisé. La prise ne contient aucune pièce réparable par l'utilisateur.

La prise consomme-t-elle de l'énergie en veille ?

Oui, la consommation en mode inactif est très faible : 0,09 W.

Où trouver la déclaration de conformité ?

La déclaration de conformité est jointe au produit. Si elle manque, contactez le fabricant à l'adresse : [e-mail].

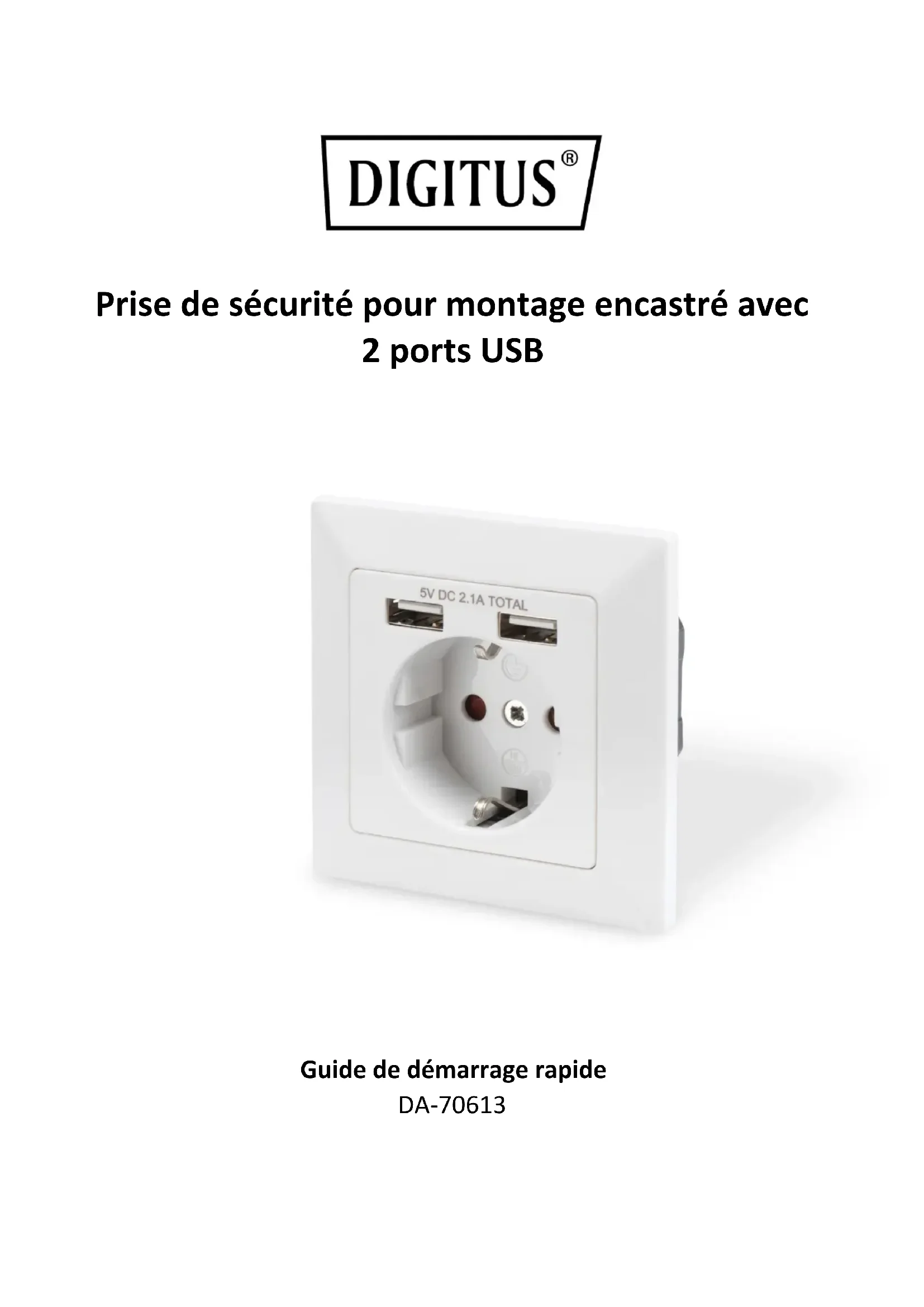

MODE D'EMPLOI DA70613 Digitus

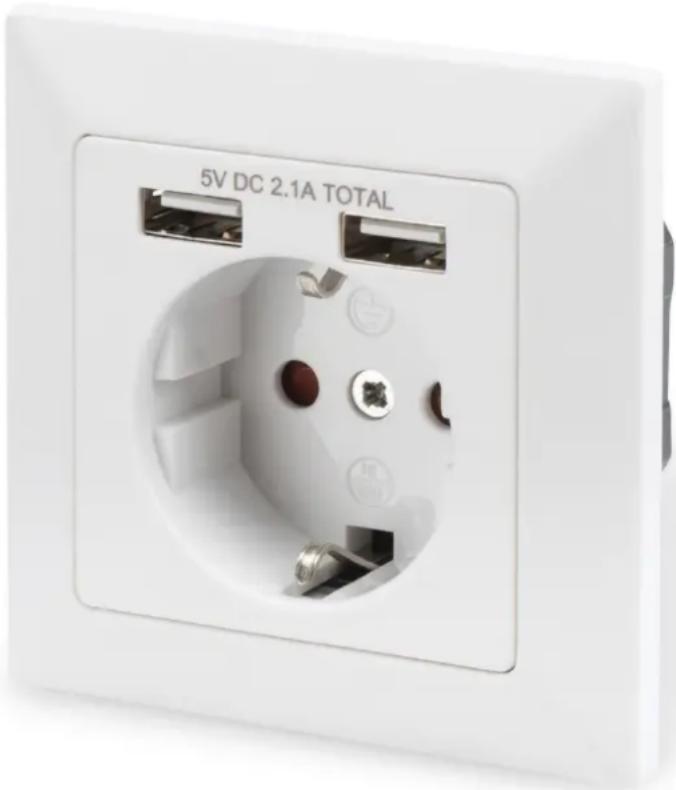

Prise de sécurité pour montage encastré avec 2 ports USB

5V DC 2.1A TOTAL

Guide de démarrage rapide

DA-70613

1. Contenu de l'emballage

• Prise de sécurité pour montage encastré avec 2 ports USB • Guide d'installation

2. Connexions

a. Éteignez l'appareil avant l'installation. b. Connectez la prise comme indiqué dans le diagramme A avant d'installer la prise, assurez-vous qu'aucun fil n'est exposé à la connexion. Notez que les phases ne peuvent pas être mises à la terre par une autre prise de courant de sécurité à proximité. Nous recommandons d'installer la prise de terre en fin de rangée.

(ATTENTION : la section du câble de raccordement doit être d'au moins 1,5 mm² et ne doit pas dépasser 2,5 mm²).

c. Fixez la "pièce de base" avec la vis ou la griffe comme indiqué sur le diagramme B ou le diagramme C, puis insérez le "cadre" dans la "pièce de base".

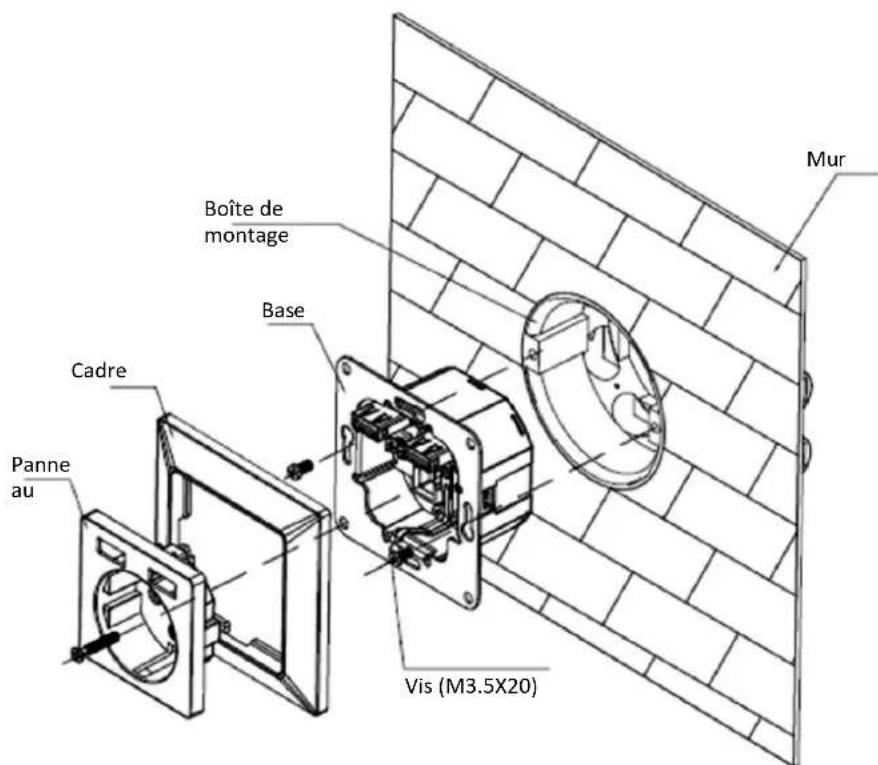

2.1 Mur creux et construction sèche

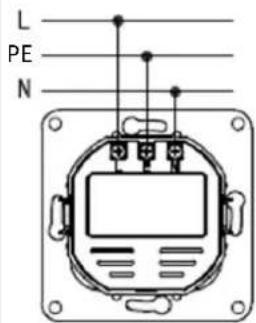

L PE N

Mur Boîte de montage Base Cadre Panne au Vis (M3.5X20)

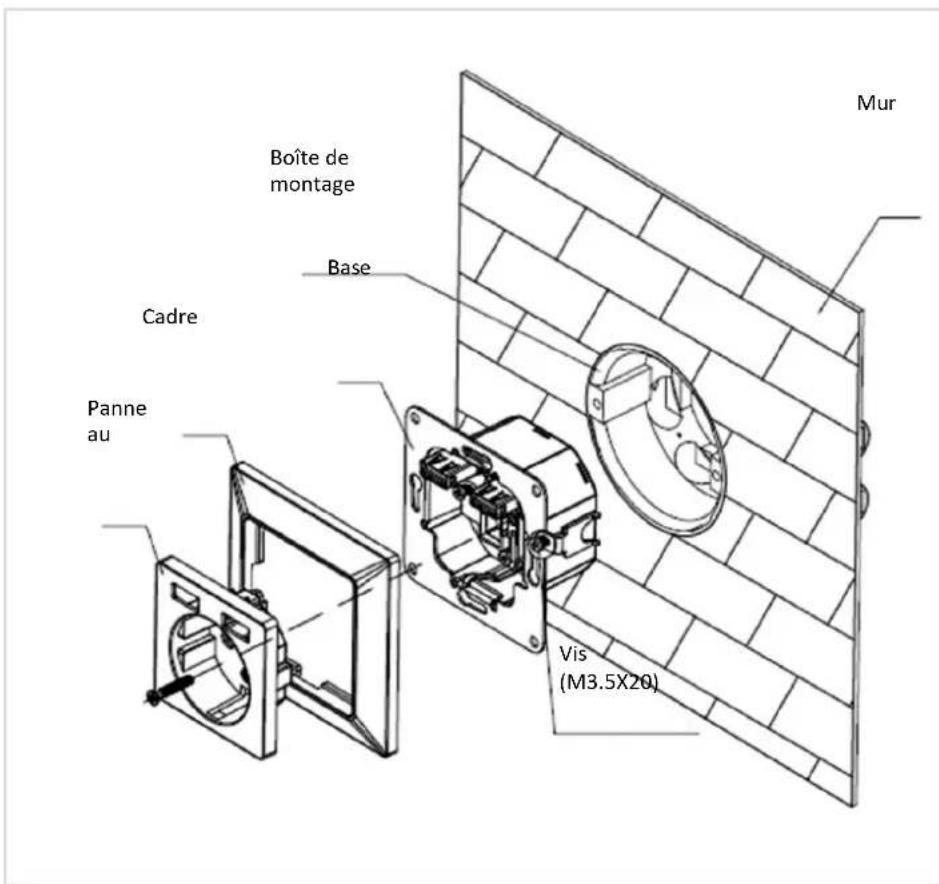

2.2 Mur massif (maçonné)

MUR Boîte de montage Base Cadre Panne au Vis (M3.5X20)

3. Explication des symboles

Pour une utilisation en intérieur uniquement

SMPS avec transformateur d'isolement de sécurité résistant aux courts-circuits (intégré ou non intégré)

Symbole de la classe II

PE Mise à la terre

de protection

Mise à la terre

de protection

4. Avertissement

Les consignes de sécurité suivantes doivent être respectées avant l'utilisation :

1. N'utilisez l'appareil qu'à l'intérieur.
2. Évitez l'influence de l'humidité, de la poussière ainsi que les sources de soleil ou d'autres sources de chaleur.
3. La prise de courant fait partie de l'installation du bâtiment. Lors de la planification et de l'installation, il convient de respecter les normes et directives en vigueur dans le pays.
4. L'utilisation de l'appareil est exclusivement autorisée sur le réseau de tension alternative 230V/50 Hz. Les travaux sur le réseau 230V doivent être effectués exclusivement par un électricien certifié dans votre pays.
5. Lors de l'installation, respectez les règles de prévention des accidents en vigueur.
6. Afin d’éviter tout risque d’électrocution sur l’appareil, veuillez couper la tension du réseau (par exemple, désactiver le disjoncteur).
7. Le non-respect des consignes d'installation peut entraîner un incendie ou d'autres dangers.
8. L'installation ne peut se faire que dans des boîtes d'encastrement (boîtes d'appareillage) usuelles du commerce selon la norme DIN 49073-1, d'une profondeur minimale de 40mm.
9. Lors du raccordement aux bornes de l'appareil, respectez les câbles et les sections de câble autorisés à cet effet.

Indications obligatoires conformément à la norme de sécurité de l'appareil :

Remarque!

1. Installation uniquement par des personnes disposant des connaissances et de l'expérience électrotechniques nécessaires !
2. En effectuant une installation incorrecte, vous mettez en danger votre propre vie et celle des utilisateurs de l'installation électrique.
3. En cas d'installation incorrecte, vous risquez de graves dommages matériels. Vous risquez d'engager votre responsabilité personnelle en cas de dommages corporels ou matériels.
4. Adressez-vous à un installateur électrique.

Compétences requises pour l'installation :

L'installation requiert notamment les connaissances techniques suivantes :

1. L'application des 5 règles de sécurité :

a. Débloquer b. sécuriser contre toute remise en marche c. Déterminer l'absence de tension d. Mise à la terre et court-circuit e. recouvrir ou délimiter les parties voisines sous tension

1. Choisir l'outillage approprié, les instruments de mesure et, le cas échéant, les équipements de protection individuelle.
2. Choix du matériel d'installation électrique pour garantir les conditions de coupure.
3. Vérifier l'installation électrique après l'installation.
4. Respect des indices de protection IP
5. montage exclusivement avec du matériel d'installation électrique approprié
6. Vérification et respect des prescriptions respectives du type de réseau d'alimentation (système TN, système TT ou système IT) et des conditions de raccordement qui en découlent (mise à la terre neutre, mise à la terre de protection, ou mesures supplémentaires éventuellement nécessaires, etc.)

Entretien et nettoyage :

1. La prise ne nécessite aucun entretien.
2. Confiez toute réparation à un électricien spécialisé.
3. Nettoyez l'appareil uniquement avec un chiffon doux, propre, sec et non pelucheux.
4. N'utilisez pas de produits de nettoyage contenant des solvants. Cela pourrait endommager le boîtier en plastique.
5. N'utilisez pas de chiffon ou d'éponge mouillés pour nettoyer l'appareil.

5. Efficacité énergétique

• 250V~, 50Hz, Max 0.20A
• Sortie : 5.0V DC 2.1A, Max 10.5W • Rendement actif moyen : 81,8
• rendement à faible charge (10 %) : 77,3 • Consommation en mode inactif : 0,09W

Déclaration de conformité

Par la présente, Assmann Electronic GmbH déclare que la déclaration de conformité imprimée est jointe au produit.

Si la déclaration de conformité manque, elle peut être demandée par courrier à l'adresse du fabricant mentionnée ci-dessous.

[e-mail] Assmann

Electronic GmbH Sur le

Schüffel 3

58513 Lüdenscheid

Allemagne

CE ≡
