Type de produit Module de connexion RJ45 Keystone
Marque Digitus
Modèle DN93501
Catégorie Catégorie 6 (compatible Cat5e)
Standards de câblage T568A et T568B
Type de blindage Non blindé (UTP) et blindé (STP)
Type de connecteur RJ45 femelle 8P8C
Outils requis Outil à percussion 110 ou KRONE
Capacité du câble Câble à paires torsadées jusqu'à 30 mm de gaine dénudée
Matériau Plastique ABS, contacts en alliage plaqué or 50 µ"
Température de fonctionnement -40°C à +70°C
Poids Environ 12 g
Dimensions (L x l x H) 21 x 15 x 20 mm (approximatif)
Alimentation Aucune (passif)
Fonctions principales Connecter des câbles réseau à des panneaux de brassage ou prises murales
Entretien et nettoyage Nettoyer avec un chiffon sec et non pelucheux. Éviter les solvants.
Sécurité Utiliser uniquement avec des câbles réseau standard
Pièces détachées et réparabilité Non réparable. Remplacer le module en cas de défaut.
Informations générales Conforme à la norme ISO/IEC 11801 et TIA/EIA-568

FOIRE AUX QUESTIONS - DN93501 Digitus

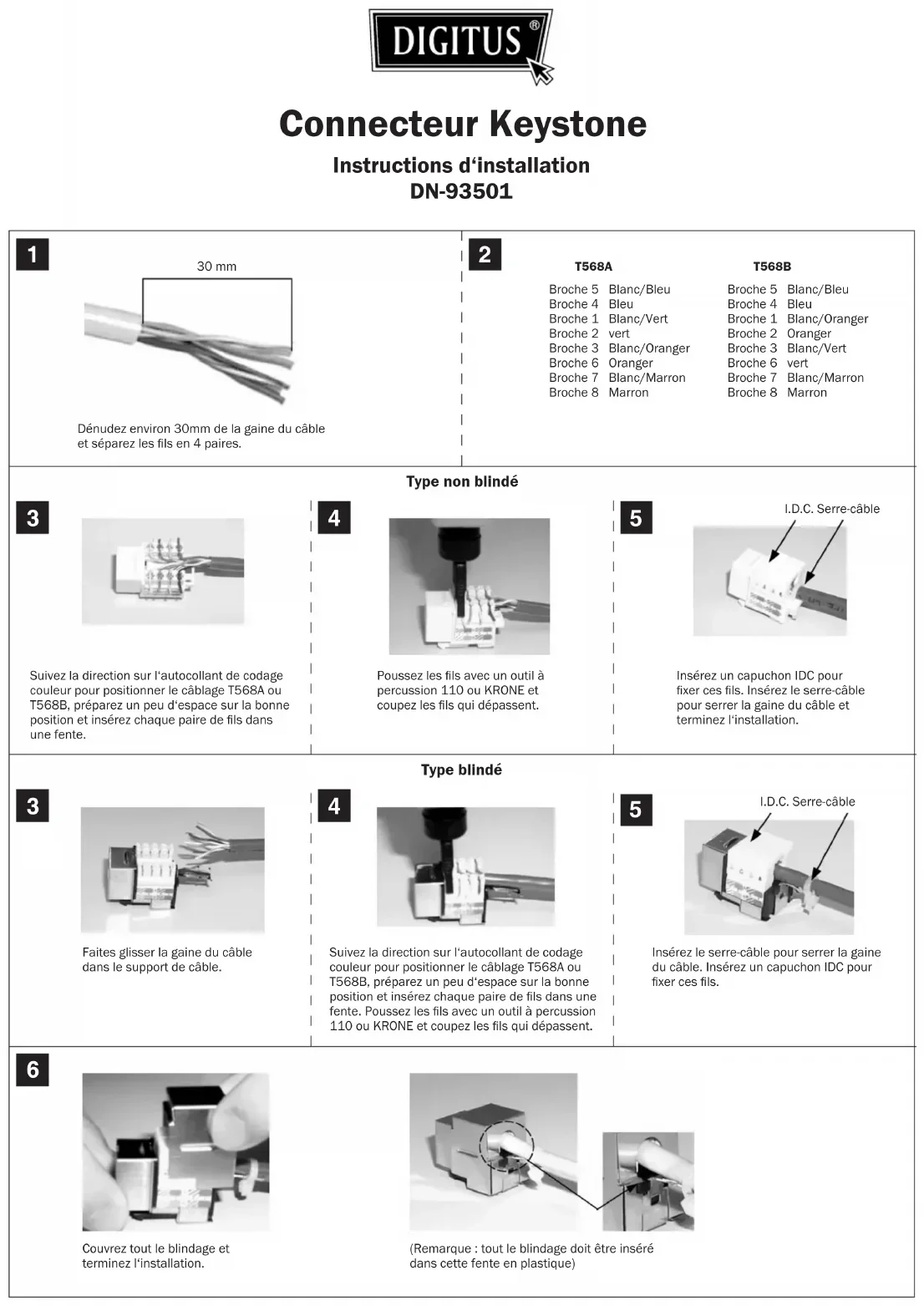

Comment câbler le module DN93501 ?
Dénudez 30 mm de gaine, séparez les paires, suivez le code couleur T568A ou T568B sur l'étiquette, insérez les fils dans les fentes correspondantes, puis poussez et coupez avec un outil à percussion 110 ou KRONE.
Quelle est la différence entre les câblages T568A et T568B ?
Les deux standards sont valides. Le T568B est le plus courant en France. La seule différence est l'inversion des paires vertes et oranges. Les deux assurent une compatibilité réseau.
Ce module supporte-t-il le blindage (STP) ?
Oui, le DN93501 existe en version non blindée et blindée. Pour la version blindée, vous devez glisser la gaine dans le support de câble et couvrir tout le blindage avec la fente en plastique.
Quel outil utiliser pour le sertissage ?
Un outil à percussion de type 110 ou KRONE est nécessaire pour pousser les fils et couper l'excédent.
Puis-je utiliser ce module avec du câble Cat6 ?
Oui, ce module est certifié Cat6, mais il est également compatible avec les câbles Cat5e et Cat5.
Comment fixer le module dans une plaque ou un panneau ?
Le module s'installe par pression dans un support Keystone standard (plaque murale, panneau de brassage). Il se clipse sans vis.
Que faire si un fil ne tient pas dans la fente ?
Vérifiez que le fil est bien dénudé sur une longueur suffisante et qu'il est inséré droit. Utilisez un outil à percussion pour le fixer. Si le problème persiste, le module peut être défectueux.
Le module est-il compatible avec les câbles plats ?
Non, ce module est conçu pour les câbles ronds à paires torsadées standards. Les câbles plats ne sont pas adaptés.
Comment nettoyer le module ?
Utilisez un chiffon sec et non pelucheux. Évitez tout liquide ou nettoyant abrasif.
Où trouver le schéma de câblage ?
Le schéma est imprimé sur l'autocollant du module. Il indique les deux standards T568A et T568B avec les couleurs correspondantes.
