Type de produit	Support écran plat fixe
Marque	Digitus
Modèle	DA90307
Compatibilité VESA	75 x 75 mm et 100 x 100 mm
Poids maximal supporté	15 kg
Taille d'écran recommandée	38-61 cm (15-24 pouces environ)
Matériau	Acier, plastique
Fixation murale	Visserie incluse (chevilles et vis)
Vis fournies	M4x8 (4x), M4x12 (4x), vis pour fixation murale (4x)
Fonctions principales	Support fixe pour moniteur LCD, installation murale
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter la charge maximale de 15 kg. Vérifier la solidité du mur avant installation.
Pièces détachées et réparabilité	Aucune pièce détachée prévue. En cas de dommage, remplacer l'ensemble.
Informations générales	Notice d'utilisation incluse. Garantie selon conditions du vendeur.

FOIRE AUX QUESTIONS - DA90307 Digitus

Quel est le poids maximum que ce support peut supporter ?

Le support Digitus DA90307 peut supporter un écran LCD d'un poids maximal de 15 kg.

Quelles sont les normes VESA compatibles ?

Ce support est compatible avec les normes VESA 75 x 75 mm et 100 x 100 mm.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une perceuse et d'un niveau à bulle. Les chevilles et vis sont fournies.

Puis-je utiliser ce support pour un téléviseur ?

Oui, à condition que le téléviseur respecte les normes VESA et ne dépasse pas 15 kg. Vérifiez les dimensions de l'écran.

Le support permet-il d'incliner ou de faire pivoter l'écran ?

Non, le Digitus DA90307 est un support fixe sans possibilité d'inclinaison ni de rotation.

Quels types de murs conviennent pour l'installation ?

Le support doit être fixé sur un mur solide (béton, brique) à l'aide des chevilles fournies. Évitez les cloisons sèches sans renfort.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. N'utilisez pas de nettoyants abrasifs ou de solvants.

Les vis fournies conviennent-elles à tous les écrans ?

Les vis M4x8 et M4x12 sont adaptées à la plupart des écrans. Vérifiez la profondeur des filetages de votre écran avant le montage.

Que faire si une pièce est manquante ?

Contactez le service après-vente de votre revendeur (par exemple Conrad) pour obtenir les pièces de rechange.

Puis-je monter ce support seul ?

Il est recommandé d'être à deux pour manipuler l'écran et le fixer en toute sécurité. Suivez les étapes de la notice.

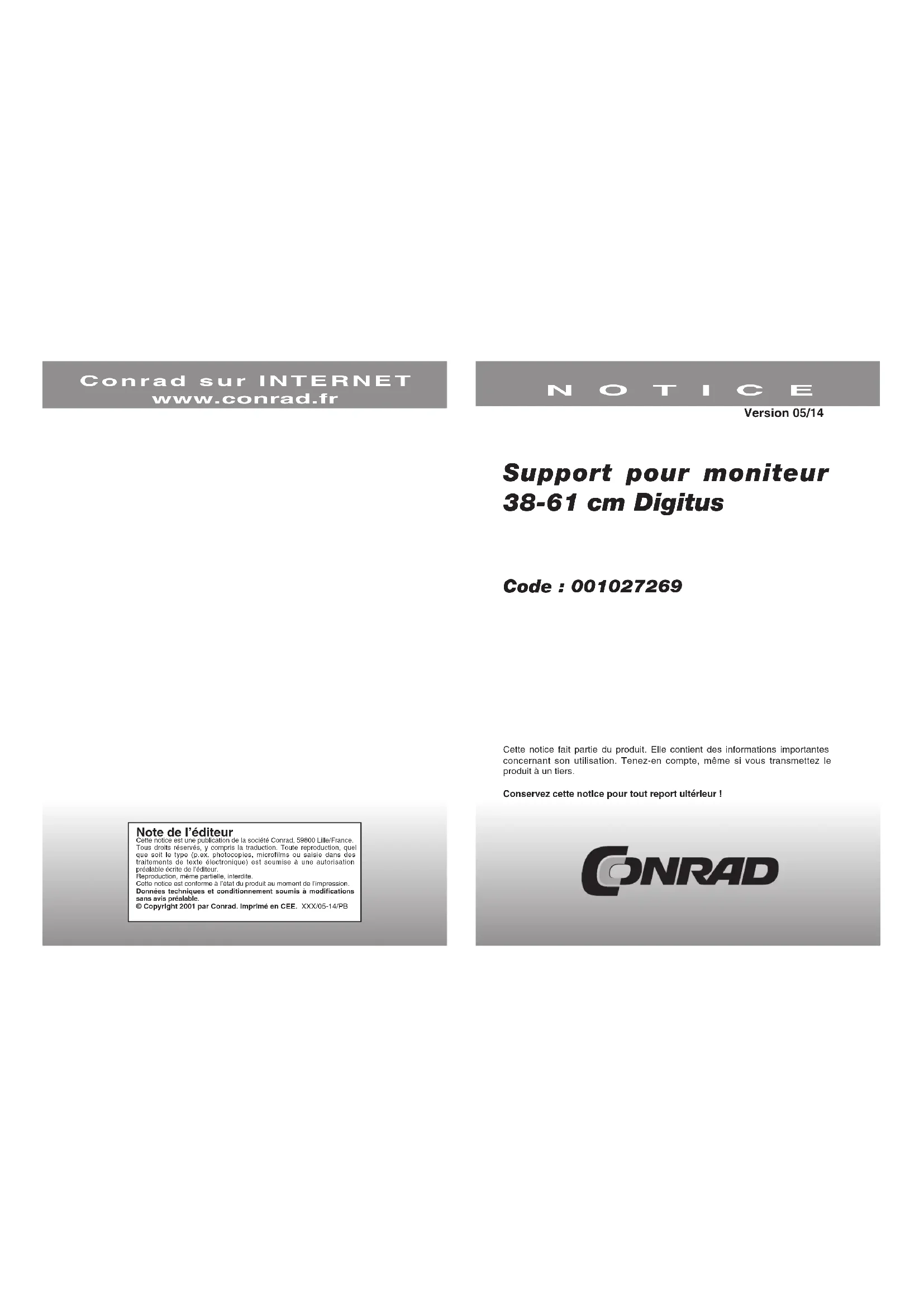

MODE D'EMPLOI DA90307 Digitus

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 05/14

Support pour moniteur 38-61 cm digitus

Code : 001027269

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite. Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/05-14/PB

100 75 112 100 112 35 80 125 105 90 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 125

• Conforme à la norme VESA grâce au cadre de 75 x 75 et de 100 x 100 mm
• Peut supporter des moniteurs LCD pesant jusqu'à 15 kg

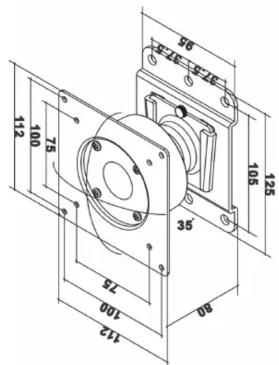

Vue de face Toutes les indications dimensionnelles sont exprimées en mm

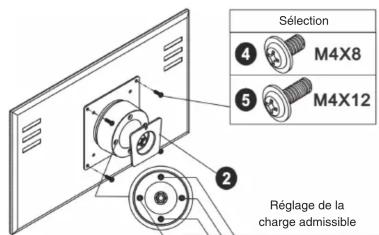

Sélection ④ M4X8 ⑤ M4X12 ② Réglage de la charge admissible

N°	1 2 3
Pièce	[YSY7]
Quantité	1 1 1

Pièces pour le support TV

N°	4		5
Pièce		M4x8	[TC]	:12
Quantité	4		4

Pièces pour le support mural

N°	6	7
Pièce
Quantité	4	4
