MODE D'EMPLOI PROF30CSEX BERTAZZONI

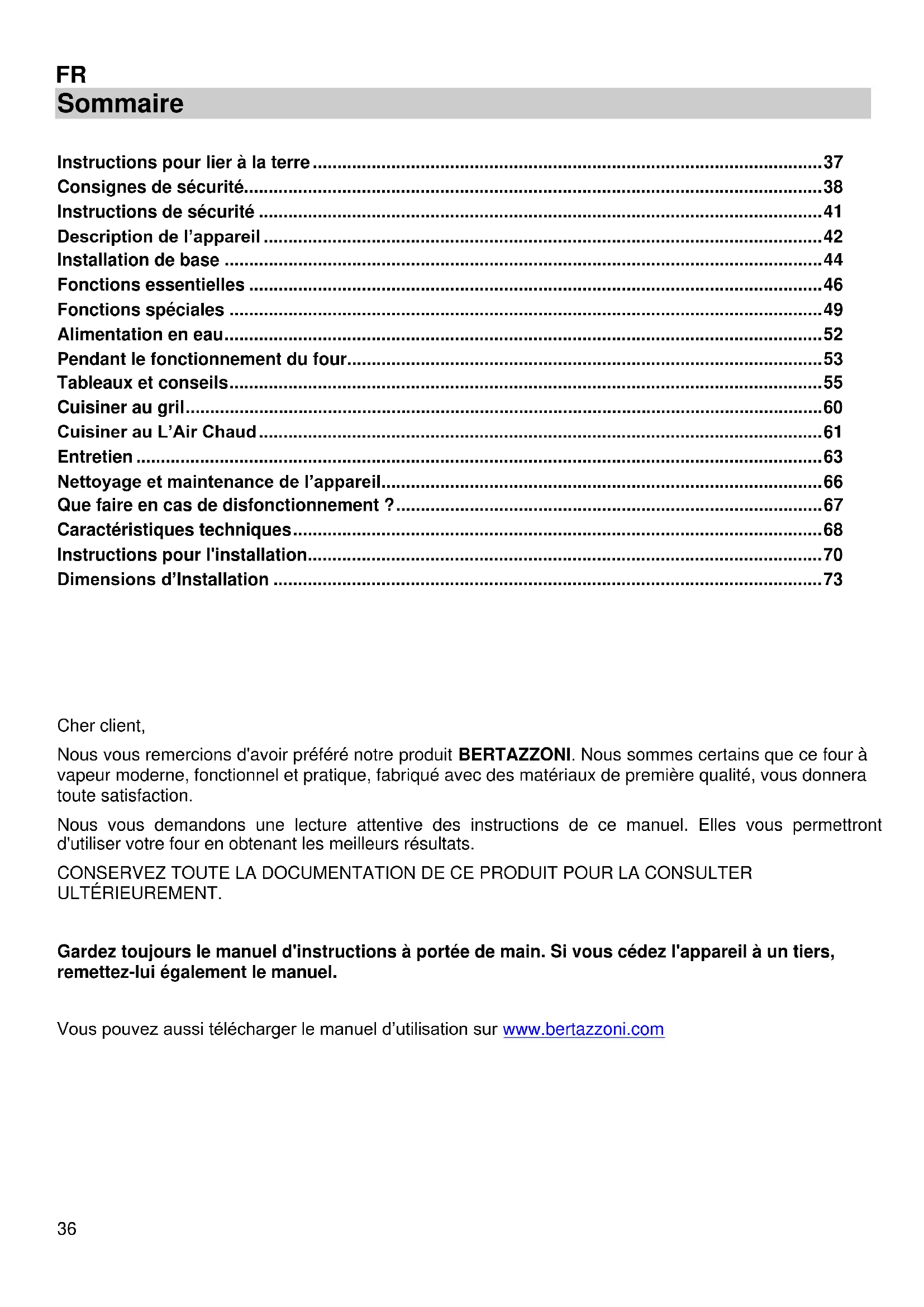

EN Instruction Manual FR Guide de l'utilisateur
AVERTISSEMENT: Cancer et Troubles de l’appareil reproducteur –
Cher client, Nous vous remercions d'avoir préféré notre produit BERTAZZONI. Nous sommes certains que ce four à vapeur moderne, fonctionnel et pratique, fabriqué avec des matériaux de première qualité, vous donnera toute satisfaction. Nous vous demandons une lecture attentive des instructions de ce manuel. Elles vous permettront d'utiliser votre four en obtenant les meilleurs résultats. CONSERVEZ TOUTE LA DOCUMENTATION DE CE PRODUIT POUR LA CONSULTER ULTÉRIEUREMENT. Gardez toujours le manuel d'instructions à portée de main. Si vous cédez l'appareil à un tiers, remettez-lui également le manuel. Vous pouvez aussi télécharger le manuel d’utilisation sur www.bertazzoni.com37
Instructions pour lier à la terre L’appareil doit être lié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique grâce a la fuite permise par le fil de terre. L’appareil vient équipé avec un fil de terre ainsi que la prise de terre. La fiche doit être branchée dans une prise correctement installée et liée à la terre. Attention! UNE MAUVAISE LIAISON À LA TERRE PEUT PROVOQUER UN RISQUE DE CHOC ÉLECTRIQUE. S’il vous plait, consulter les instructions d’installation pour plus d’informations.38
Consignes de sécurité Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.
MESURES DE SÉCURITÉ IMPORTANTES
Lorsque vous utilisez des appareils électriques, des précautions de sécurité de base doivent toujours être observées, y compris ce qui suit:
1. Installation correcte - Assurez-vous que votre appareil est correctement installé
et mis à la terre par un technicien qualifié.
2. Ne jamais utiliser l’appareil pour réchauffer ou chauffer la pièce.
3. Ne pas laisser les enfants seuls - Les enfants ne doivent pas être laissés seuls
ou sans surveillance dans la zone où l'appareil est en cours d'utilisation. Ils ne devraient jamais être autorisés à rester assis ou debout sur une partie de l'appareil.
4. Portez des vêtements appropriés – les vêtements larges ou vêtements
suspendus ne doivent jamais être portés pendant l'utilisation de l'appareil.
5. Entretien par l'utilisateur - Ne pas réparer ou remplacer toute pièce de
l'appareil à moins d'une recommandation précise dans le manuel. Tout autre entretien doit être confié à un technicien qualifié.
6. Rangement dans ou sur l'appareil: - Les matériaux inflammables ne doivent
pas être stockés dans un four.
7. Ne pas utiliser d'eau sur un feu de graisse - Étouffer le feu ou les flammes,
utiliser un produit chimique sec ou un extincteur à mousse.
8. Utilisez des poignées sèches - Des mitaines mouillées ou humides sur des
surfaces chaudes peuvent provoquer des brûlures provenant de la vapeur. Ne pas laisser les mitaines de four toucher les éléments chauffants. Ne pas utiliser une serviette ou un tissu épais.
9. Utilisation prudente de l’ouverture de la porte - Laissez l'air chaud ou la vapeur
s’évader avant de retirer ou de remplacer la nourriture.
10. Ne pas chauffer des récipients fermés - L'accumulation de pression peut faire
exploser le récipient et causer des blessures.
11. Gardez les conduites de ventilation du four nhon obstruées
12. Placement des grilles du four - Toujours placer les grilles à l'emplacement
désiré lorsque le four est froid.
13. Si la grille doit être déplacée pendant que le four est chaud, ne pas laisser les
mitaines dans le four.39
Consignes de sécurité
INTÉRIEURES DU FOUR - Les éléments chauffants peuvent être chauds même si ils sont en couleur foncée.
15. Les surfaces intérieures d'un four deviennent assez chaudes pour causer des
brûlures. Pendant et après l'utilisation, ne pas toucher, laisser des vêtements ou d’autres matériaux inflammables en contact avec les éléments chauffants ou les surfaces intérieures du four avant qu'ils aient eu le temps de refroidir.
- Ce Four à Vapeur est destiné à un usage domestique!40
Consignes de sécurité Sécurité des enfants et des personnes vulnérables
- ADVERTISSEMENT! Risque d'asphyxie, de blessure ou d'invalidité permanente.
- Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
- Ne laissez pas les enfants jouer avec l'appareil.
- Ne laissez pas les emballages à la portée des enfants. Risque d’asphyxie!
- ADVERTISSEMENT! Tenez les enfants éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
- Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance. Sécurité générale
- Pendant l'installation, suivez les instructions fournies séparément.
- Repair and maintenance work, especially of current carrying parts, can only be carried out by technicians authorized by the manufacturer.
- ADVERTISSEMENT! L'intérieur de l'appareil devient chaud lorsqu'il est en fonctionnement. Ne touchez pas les éléments chauffants se trouvant dans l'appareil. Utilisez toujours des gants de cuisine pour retirer ou enfourner des accessoires ou des plats allant au four.
- La température des surfaces accessibles peut être élevée pendant le fonctionnement de l'appareil.
- N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
- N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer l’appareil.
- Prévoir, pour l’installation électrique, un dispositif permettant de débrancher l’appareil du secteur au niveau de tous les pôles une ouverture des contacts d’au moins 3 mm. Sont considérés comme appropriés des dispositifs de protection tels que par ex. les disjoncteurs, les fusibles (dévisser les fusibles de leur socle), les disjoncteurs différentiels et les contacteurs.
- L’encastrement doit garantir la protection contre tout contact.
- Si le câble d'alimentation est endommagé, il ne doit être remplacé que par un professionnel qualifié afin d'éviter tout danger.
- Avant toute opération de maintenance, déconnectez l'alimentation électrique.41
Instructions de sécurité ATTENTION! Avant de brancher l'appareil, comparez-en les données (tension et fréquence) indiquées sur la plaque des caractéristiques avec celles de votre réseau électrique. Elles doivent correspondre, pour éviter tout problème. En cas de doute, appelez un électricien. ATTENTION! Si la prise de l'appareil doit être changée, l'installation et le branchement doivent être effectués par un technicien. Adressez-vous à un électricien attitré qui respecte les normes de sécurité. La responsabilité du fabricant n'est pas engagée pour des dommages provenant d'une erreur de montage ou de branchement. ATTENTION! La sécurité électrique de l'appareil n'est assurée que s'il est relié à la terre. La responsabilité du fabricant n'est pas engagée pour des dommages provenant d'un manque ou d'un défaut du système de protection de l'installation (choc électrique par exemple). ATTENTION! Ne mettez l'appareil en marche qu'une fois celui-ci dûment encastré, car c'est la seule façon d'interdire l'accès aux composants électriques. ATTENTION! N'ouvrez jamais la structure de l'appareil. D'éventuels contacts avec les pièces conductrices ou modifications des composants électriques ou mécaniques peuvent constituer un danger pour la sécurité de l'utilisateur et perturber le bon fonctionnement de l'appareil. ATTENTION! Les réparations et entretiens, tout particulièrement sur les pièces sous tension, ne peuvent être effectués que par des techniciens agréés par le fabricant. Le fabricant et les revendeurs déclinent toute responsabilité pour d'éventuels dommages, causés aux personnes, aux animaux ou aux biens, qui découlent de réparations ou entretiens effectués par des personnes non autorisées. ATTENTION! Les réparations au cours de la période de garantie ne doivent être exécutées que par des techniciens agréés par le fabricant. Dans le cas contraire, tout dommage provenant de ces réparations est exclu de la garantie. ATTENTION! L'appareil doit être débranché du réseau électrique quand sont effectués les travaux d'installation et de réparation. Pour que l'appareil soit débranché, vous devez constater l'une des conditions suivantes: - Les fusibles/disjoncteur du tableau électrique sont débranchés. - L'appareil est débranché de la prise murale, ce qui doit être fait en tirant sur la prise de l'appareil et non sur le câble électrique.42
2. – Fermetures de sécurité
4. – Panneau de contrôle
1. – Affichage et réglage du niveau d’eau / de détartrage
b. – Voyant de fonctionnement
2. – Voyants du niveau d’eau / de détartrage
c. – Touches « + » et « - »
3. – Affichage et réglage température / poids
d. – Touches marche et arrêt
4. – Touche température / groupe de nourriture
5. – Affichage et réglage de l’heure / de la durée / du
6. – Voyants de l’heure / de la durée / du type de
Description de l’appareil Description des fonctions Symbole Fonction Nourriture
Vapeur Cuisson de toute sorte de légumes, riz, céréales et viande. Extraction du jus des baies. Action conjointe de décongélation et de cuisson des légumes.
L'air chaud + Vapeur Gratins, ragoûts et viandes
L'air chaud Gâteaux, pains et rôtis.
Gril Steaks, poissons et saucisses et de pain grillé brunissement et gratins.
Gril + L'air chaud Cuisson de morceaux de poissons ou de viande. Grillades de volaille. Pommes de terre - dégel produits et brunissement congelés.
Régénération & stérilisation Régénération des plats et des plats préparés. Stérilisation / cuisson des fruits.44
Installation de base Installation initiale Après raccordement à la ligne de votre four à vapeur ou après une coupure de courant, l’affichage de l’heure clignote pour indiquer que l’heure n’est pas correcte. Le four ne fonctionnera pas jusqu’à ce que l’heure, le paramètre de dureté de l’eau et la calibration ne soient réglés. Pour régler l’heure et le paramètre de dureté de l’eau, suivez les consignes mentionnées dans les chapitres suivants. Réglage de l’heure Pour régler l’heure, procédez comme suit :
1. Appuyez sur la touche Heure. Les chiffres des
heures clignoteront (pas nécessaire si votre four à vapeur est branché pour la première fois ou après une coupure de courant).
2. Appuyez sur les touches « + » et « - » pour remettre
3. Appuyez à nouveau sur la touche Heure pour régler
les minutes. Les chiffres des minutes clignoteront.
4. Appuyez sur les touches « + » et « - » pour remettre
les minutes exactes.
5. Pour finir, appuyez à nouveau sur la touche Heure.
Masquer/montrer l’heure Si l’affichage de l’heure ne vous convient pas, vous pouvez le masquer en gardant la touche Clock (Heure). Si vous souhaitez à nouveau afficher l’heure, appuyez à nouveau sur la touche Clock (Heure). Réglage de la dureté de l’eau L’appareil est équipé d’un système qui détecte automatiquement lorsqu’un détartrage est nécessaire. Le système peut être optimisé pour les foyers disposant d’une eau très douce (même si celle-ci résulte de l’utilisation d’un adoucisseur d’eau) et disposant d’une eau très dure, en changeant les réglages de la dureté de l’eau de l’utilisateur (voir le tableau ci-dessous). Pour régler les paramètres de dureté de l’eau, procédez comme suit :
1. Appuyez sur la touche Descale (Détartrage). Les
chiffres de la dureté clignoteront sur l’affichage détartrage (pas nécessaire si votre four à vapeur est branché pour la première fois ou après une coupure de courant).
2. Appuyez sur les touches « + » et « - » pour régler
correctement le paramètre de dureté de l’eau, en fonction du tableau ci-dessous.
3. Appuyez sur la touche Descale (Détartrage) pour
enregistrer le paramètre. L’affichage Détartrage s’éteint.
Type Dureté de l’eau Affichag
Ca + mg (ppm) Degrés anglais [°da] Degrés français [°df] Degrés allemands [°da] Douce 0 à 150 0 à 11 0 à 15 0 à 8
Moyenne 151 à 350 12 à 25 16 à 35 9 à 20
Dure 351 à 500 26 à 35 36 à 50 21 à 28
Installation de base Dispositif de sécurité Le fonctionnement du four peut être bloqué (par exemple, pour éviter que les enfants ne l’utilisent).
1. Pour bloquer le four, appuyez sur la touche
Stop pendant 3 secondes. Vous entendrez un signal sonore et le mot « SAFE (SECURITE) » sera affiché. Le four est alors bloqué et ne peut pas être utilisé.
2. Pour débloquer le four, appuyez sur la
touche Stop pendant 3 secondes. Vous entendrez un signal sonore et l’heure sera à nouveau affichée
Minuterie La minuterie fonctionne comme un minuteur. Elle peut être utilisée à n’importe quel moment et indépendamment de toutes les autres fonctions. Pour régler la minuterie, procédez comme suit :
1. Appuyez sur la touche Minuterie. La touche de
fonction s’allume et l’affichage de l’heure clignote.
2. Appuyez sur les touches « + » et « - » pour
remettre la minuterie.
3. Appuyez sur la touche Minuterie pour
enregistrer. La minuterie commencera à décompter. Quand le temps indiqué s’est écoulé, le four émettra un bip qui se répétetent toutes les 30 secondes ou jusqu’à ce que vous ailliez appuyé sur les touches Minuterie ou Stop. Pendant le fonctionnement de la minuterie, le voyant de la minuterie est allumé. L’affichage et les voyants indiquent les éléments suivants :
1. En l’absence d’autres fonctions, l’affichage de
l’heure indique le décompte de la minuterie.
2. Si une fonction est active, les affichages et les
voyants indiquent les paramètres normaux de fonction. Pour vérifier le temps qu’il reste, appuyez sur la touche Timer (Minuterie). L’affichage de l’heure indiquera brièvement la minuterie et les indications de la fonction s’afficheront à nouveau après 10 secondes ou une fois que la touche Timer (Minuterie) ait été appuyée.46
Fonctions essentielles Fonction vapeur
1. Appuyez sur la touche Fonction Vapeur. La
touche fonction s’allume.
2. Appuyez sur la touche Température pour régler
la température souhaitée. Le voyant respectif clignotera. Si vous n’appuyez pas sur cette touche, le four fonctionnera à 100 ºC.
3. Pour changer la température, appuyez sur les
touches « + » et « - ».
4. Appuyez sur la touche Durée pour changer le
temps de fonctionnement. Le voyant respectif clignotera. Ce réglage est optionnel. Passez directement au point 6 si vous ne souhaitez pas régler la durée.
5. Sélectionner le temps de fonctionnement que
vous souhaitez en appuyant sur les touches « + » et « - » (par exemple, pour 20 minutes).
6. Appuyez sur la touche Start (Démarrer). Le four
commencera à fonctionner. Gril
1. Appuyez sur la touche Grill. La touche fonction
2. Appuyez sur la touche Durée pour changer le
temps de fonctionnement. Le voyant respectif clignotera.
3. Sélectionner le temps de fonctionnement que
vous souhaitez en appuyant sur les touches « + » et « - » (par exemple, pour 20 minutes).
4. Appuyez sur la touche Start (Démarrer). Le
four commencera à fonctionner.
Fonctions essentielles Chaleur tournante
1. Appuyez sur la touche Chaleur tournante. La
touche fonction s’allume.
2. Appuyez sur la touche Température pour
régler la température souhaitée. Le voyant respectif clignotera. Si vous n’appuyez pas sur cette touche, le four fonctionnera à 160 ºC.
3. Pour changer la température, appuyez sur les
touches « + » et « - ».
4. Appuyez sur la touche Durée pour changer le
temps de fonctionnement. Le voyant respectif clignotera..
5. Sélectionner le temps de fonctionnement que
vous souhaitez en appuyant sur les touches « + » et « - » (par exemple, pour 20 minutes).
6. Appuyez sur la touche Start (Démarrer). Le
four commencera à fonctionner. Chaleur tournante + Vapeur
1. Appuyez sur la touche Chaleur tournante +
Vapeur La touche fonction s’allume.
2. Appuyez sur la touche Température pour
régler la température souhaitée. Le voyant respectif clignotera.
3. Pour changer la température, appuyez sur les
touches « + » et « - ».
4. Appuyez sur la touche Durée pour changer le
temps de fonctionnement. Le voyant respectif clignotera..
5. Sélectionner le temps de fonctionnement que
vous souhaitez en appuyant sur les touches « + » et « - » (par exemple, pour 20 minutes).
6. Appuyez sur la touche Start (Démarrer). Le
four commencera à fonctionner.48
Fonctions essentielles Gril + Fan Utilisez cette fonction pour cuire les aliments de façon uniforme et en même temps vous obtenez un brun doré.
1. Appuyez sur la touche Grill + Fane. La touche
2. Appuyez sur la touche Durée pour changer le
temps de fonctionnement. Le voyant respectif clignotera.
3. Sélectionner le temps de fonctionnement que
vous souhaitez en appuyant sur les touches « + » et « - » (par exemple, pour 25 minutes).
4. Appuyez sur la touche Start (Démarrer). Le four
commencera à fonctionner.49
Fonctions spéciales Régénération & Stérilisation Utilisez cette fonction pour régénérer des plats et des plats préparés ou pour stériliser et cuisiner des fruits.
1. Appuyez sur la touche Regenerating Function
(fonction régénération). La touche fonction s’allume.
2. Appuyez sur la touche Food group (groupe de
nourriture) pour changer le type de nourriture. Le voyant respectif clignotera.
3. Pour changer le programme, appuyez sur les
touches « + » et « - », par exemple « r 01 » (voir le tableau suivant).
4. Appuyez sur la touche Start (Démarrer). Le four
commencera à fonctionner. Programme Type de nourriture Température ºF Temps (min) Instructions r 1 Plats
r 2 Plats préparés / congelés
Retirez le couvercle du récipient et positionner le sur la grille. r 3 Haricots
Stérilisation : Les temps et températures sont basés sur des récipients de 1L. r 4 Cerises
Fonction de cuisson automatique : LÉGUMES
1. Appuyez sur la touche de fonction : Légumes. La
touche fonction s’allume.
2. Appuyez sur la touche groupe de nourriture pour
changer le type de nourriture. Le voyant respectif clignotera.
3. Appuyez sur les touches « + » et « - » pour changer
le programme, par exemple « 01 » (voir le tableau suivant).
4. Appuyez sur la touche Start (Démarrer). Le four
commencera à fonctionner.50
Fonctions spéciales Fonction de cuisson automatique: POISSON Utiliser cette fonction pour la cuisson de pain selon le tableau ci-dessous.
1. Appuyez sur la touche de fonction: Poisson. La
touche fonction s’allume.
2. Appuyez sur la touche groupe de nourriture pour
changer le type de nourriture. Le voyant respectif clignotera.
3. Appuyez sur les touches « + » et « - » pour changer
le programme, par exemple « 01 » (voir le tableau suivant).
4. Appuyez sur la touche Start (Démarrer). Le four
commencera à fonctionner. Programme Type de poisson Température ºF Temps (min)
Programme Type de légumes Température ºF Temps (min)
Chou-fleur / fleurette
Pommes de terre / morceaux
Fonctions spéciales Fonction de cuisson automatique: VIANDE
1. Appuyez sur la touche de fonction: Viande. La
touche fonction s’allume.
2. Appuyez sur la touche groupe de nourriture
pour changer le type de nourriture. Le voyant respectif clignotera.
3. Appuyez sur les touches « + » et « - » pour
changer le programme, par exemple « 01 » (voir le tableau suivant).
4. Appuyez sur la touche Start (Démarrer). Le four
commencera à fonctionner.
Programme Type de viande Température ºF Temps (min)
Alimentation en eau Remplir le réservoir d’eau Il est nécessaire que le réservoir d’eau soit plein pour que l’appareil fonctionne correctement. Remplissez le réservoir d’eau jusqu’au niveau maximum indiqué par la marque « MAX », en utilisant de l’eau potable froide et introduisez le réservoir dans l’emplacement situé au dessus de la cavité (approximativement 4 verres/ 1L). Si l’indication « rES » s’allume, cela signifie que le réservoir d’eau n’a pas été correctement positionné. Indication du niveau d’eau Leniveau du réservoir d’eau est indiqué sur quatre niveaux : “-L0-“ 0%-20% “-L1-“ 20%-60% “-L2-“ 60%-100% Ces indications sont affichées dans la partie la plus à gauche du cadran. Remarque : Pour templir le réservoir, retirer le complètement. Attendez approximativement >20 secondes avant d’installer à nouveau le réservoir d’eau. Remplir à nouveau l’eau Le contenu du réservoir d’eau suffit normalement pour une cuisson de 50 à 60 minutes. Si, néanmoins, il est nécessaire de remplir à nouveau le réservoir d’eau, cela sera signalé parun message “- L0 -” qui signifie que le réservoir d’eau est vide. Attention ! Ne remplissez le réservoir d’eau qu’à un maximum de 2 verres pour vous assurer que l’eau ne déborde pas lorsqu’elle sera renvoyée dans le réservoir. RISQUE DE DEBORDEMENT. Message concernant le réservoir d’eau Quand le réservoir est enlevé ou mal positionné, l’affichage du niveau d’eau indique le message « RES ». Pour que le message disparaisse, positionnez correctement le réservoir. Vider le réservoir d’eau Quand l’appareil est éteint, l’eau résiduelle est renvoyée dans le réservoir. Pendant que l’eau est renvoyée, l’affichage indique « PUMP ». Ce message reste affiché jusqu’à ce que la température de l’eau atteigne 167º F, température à partir de laquelle elle sera renvoyée dans le réservoir. Attention ! L’eau dans le réservoir peut être chaude. Risque de brûlures ! Une fois que l’eau a été renvoyée dans le réservoir d’eau, l’affichage indiquera le message « DEP » qui nécessite de procéder aux actions suivantes :
1. Retirez et videz le réservoir d’eau.
2. Séchez le réservoir d’eau et réintroduisez le
dans l’emplacement situé au-dessus de la cavité. Nettoyez et séchez l’enceinte de cuisson.
3. Maintenez la porte de l’appareil ouverte pour
laisser l’enceinte de cuisson refroidir et sécher complètement. NOTE IMPORTANTE : Il est conseillé de retirer le réservoir d’eau et de le vider après chaque cycle de cuisson. Ceci permet d’éviter la prolifération de bactéries et la formation de calcaire dans l’appareil. L’avertissement peut être éliminé en appuyant sur la touche Stop et en poursuivant le nouveau cycle de cuisson sans retirer et vider le réservoir d’eau.53
Pendant le fonctionnement du four... Interrompre un cycle de cuisson Vous pouvez interrompre un la cuisson à n’importe quel moment en appuyant une seule fois sur la touche Stop. Le four est équipé d’une fonction de réduction de vapeur qui est activée quand la touche Stop est appuyée afin de graduellement laisser la vapeur s’échapper de la cavité, pour qu’il n’y ait pas un nuage de vapeur soudain lorsque la porte de l’appareil est ouverte. Cette fonction prend à peu près 3 minutes et pendant son fonctionnement, le mot « VAP » est affiché. Attention ! Lorsque vous ouvrez la porte pendant la cuisson ou à la fin de celle-ci, prenez garde à l’évacuation de l’air chaud et / ou de la vapeur qui s’échappe de l’enceinte de cuisson. Reculez ou mettez-vous sur le côté pour éviter les brûlures. A ce moment là:
- Le générateur de vapeur est interrompu.
- Les murs de la cavité et le réservoir sont encore très chauds. Risque de brûlures !
- La minuterie s’arrête et l’affichage indique le temps de fonctionnement restant (si celui-ci avait été réglé). Si vous le souhaitez, à ce moment là, vous pouvez :
1. Tourner ou mélanger la nourriture pour vous
assurer qu’elle soit cuite uniformément.
2. Changer les paramètres de cuisson.
Pour recommencer, fermer la porte et appuyer sur la touche Start (Démarrer). Changer les paramètres Il est possible de changer les paramètres de fonctionnement (temps et température) seulement quand la cuisson a été interrompue, en procédant comme suit :
3. Pour changer le temps, appuyez sur les
touches « + » et « - ». Le nouveau temps réglé est immédiatement validé.
4. Pour changer la température, appuyez sur la
touche de sélection de la température et l’affichage et le voyant respectif clignoteront. Pour changer le paramètre, appuyez sur les touches « + » et « - » et confirmez votre sélection en appuyant à nouveau sur la touche de sélection de la température. Annuler un cycle de cuisson Si vous souhaitez annuler le cycle de cuisson, appuyez sur la touche Stop deux fois. Vous entendrez 3 bips et le message « End » s’affichera. Fin du cycle de cuisson A la fin d’une durée déterminée ou quand vous appuyez sur la touche Stop pour signifier la fin du cycle de cuisson, la fonction de réduction de vapeur du four se met en marche. Cette fonction laisse la vapeur s’échapper graduellement de la cavité, pour qu’il n’y ait pas un nuage de vapeur soudain lorsque la porte de l’appareil est ouverte. Cette fonction prend à peu près 3 minutes et pendant son fonctionnement, le mot « VAP » est affiché. A la fin du processus, vous entendrez trois bips et le mot « End » s’affichera”. Attention ! Lorsque vous ouvrez la porte pendant la cuisson ou à la fin de celle-ci, prenez garde à l’évacuation de l’air chaud et / ou de la vapeur qui s’échappe de l’enceinte de cuisson. Reculez ou mettez-vous sur le côté pour éviter les brûlures. Les bips se répètent toutes les 30 secondes jusqu’à ce que la porte soit ouverte ou que vous appuyiez sur la touche Stop. Le ventilateur de refroidissement fonctionne encore un certain temps après que l’appareil ait été éteint. C’est une fonction normale qui permet de diminuer la température à l’intérieur du four. Lorsque l’affichage indique le mot « DEP », cela signifie que l’eau a été renvoyée dans le réservoir d’eau et que celui-ci peut être retiré. Retirez le réservoir d’eau et séchez-le complètement. Laissez l’espace cuisson se refroidir pendant un moment, puis nettoyez-le et séchez-le avec un chiffon. La porte de l’appareil doit rester ouverte un petit moment pour que celui-ci puisse sécher complètement.54
Pendant le fonctionnement du four... Écoulement de vapeur Il est normal qu’il y ait un écoulement de vapeur intermittent sortant de la partie frontale du four. Cela est spécialement visible en hiver ou dans un environnement très humide. Eau résiduelle dans le four Afin de diminuer la quantité d'eau résiduelle dans le four, il est conseillé de placer un plateau en métal sur la grille inférieure. Le liquide condensé commence à suinter de la nourriture et goutte en eau résiduelle dans le plateau. Ce qui reste d'eau résiduelle peut être facilement essuyée avec un chiffon.55
Tableaux et conseils Utilisation des accessoires Le bac de cuisson perforé sert à étuver des légumes, de la viande ou de la volaille frais ou congelés. Il est donc important que le bac de cuisson non perforé soit placé au premier niveau des supports en partant du bas. L’humidité va ainsi s’y déposer en gouttelettes et ne salira pas l’appareil. Le bac perforé contenant les aliments doit être placé au deuxième niveau en partant du bas. Le bac non perforé sert à étuver les aliments délicats, par ex. de la compote, des quenelles et les plats à base d'eau. La grille s’utilise pour étuver les récipients de cuisson plus petits que l’emplacement prévu comme par exemple des coupes à dessert et pour régénérer des assiettes. Les informations précises sont contenues dans les tableaux. Les valeurs de durée de cuisson et de température sont fournies à titre indicatif. En fonction du type d’aliment et de sa constitution, la durée de cuisson Réelle peut varier.. Pour retirer le support, soulevez légèrement la partie frontale des encoches sur les parois latérales du four (voir l'illustration).
Il est recommandé d'utiliser le support avec la tôle de cuisson pour faire cuire des aliments qui peuvent goutter.56
Tableaux et conseils Cuisson à la vapeur - Poisson Poisson Quantité Température en ºF Temps de cuisson en min. Récipient Niveau des supports en partant du bas Dorade
Viande Viande Quantité Température en ºF Temps de cuisson en min. Accessoire/ Récipient Niveau des supports en partant du bas Boulettes de poulet 4-10
Garniture Garniture Quantité Température en ºF Temps de cuisson en min. Récipient Niveau des supports en partant du bas Céréales + liquide 7.05oz + 13.53 fl oz
30-35 grille, coupe en verre
10-20 grille, coupe en verre
20-50 grille, coupe en verre
25-40 grille, coupe en verre
Tableaux et conseils Oeufs Œufs Température en
Temps de cuisson en min. Récipient Niveau des supports en partant du bas Œuf au plat
Légumes Légumes/ frais Température en ºF Temps de cuisson en min. Récipient Niveau des supports en partant du bas Aubergines En tranches
Brocoli Fleurs avec la tige
Choux-fleur Bouquets
Choux-fleur La tête entière
Pommes de terre avec peau Entières, très petites
Pommes de terre avec peau Entières, très grosses
Pommes de terre sans peau En cubes
Tableaux et conseils Quenelles Quenelles Température en ºF Temps de cuisson en min. Récipient Niveau des supports en partant du bas Boulette douce
Boulette douce de levure
Desserts Desserts Quantité Températur e en ºF Temps de cuisson en min. Récipient Niveau des supports en partant du bas Compote de pommes
4-6 h. grille-coupes
Fruits (Stériliser/ réduire) Fruits Quantité Température en
Temps de cuisson en min. Récipient Niveau des supports en partant du bas Poires 4-6 verres de 4 fl.oz.
Régénérer Réchauffer Quantité Température en ºF Temps de cuisson en min Récipient Niveau des supports en partant du bas Assiette 1-2
Blanchir Légumes Quantité Température en ºF Temps de cuisson en min Récipient Niveau des supports en partant du bas Par ex. haricots, poireaux
Tableaux et conseils Décongeler Légumes/ garnitures Température en ºF Temps de cuisson en min Récipient Niveau des supports en partant du bas Brocoli Fleurs avec tige
Macédoine de légumes
Feuilles d’épinards Portions
selon le besoin grille
Cuisson sur 2 niveaux Quelques consignes: Pour une cuisson sur deux niveaux, les récipients doit toujours être placée aux niveaux 2 ou 3 e au niveau 1 en partant du bas. Temps de cuisson différents sont contrôlés comme suit: Les aliments qui nécessitent un temps de cuisson plus long doivent être placés dans la partie supérieure du four. Les aliments nécessitant un temps de cuisson plus court sont donc placés au premier niveau. Un exemple: Légumes, pommes de terre et poisson. Mettez les légumes et les pommes de terre dans des récipients sur la grille au niveau 2 ou 3 en partant du bas. Mettez le poisson au premier niveau en partant d’en bas. Si vous utilisez le bac perforé pour cuire du poisson, placez le bac non perforé en bas de l’appareil pour recueillir les gouttes de jus de poisson. L'appareil reste propre. Temps de cuisson: Légumes et pommes de terre 25-35 min. Temps de cuisson: poisson (selon l'espèce) 15-25 min. Réglez une durée de cuisson maximale, les différents niveaux permettent de cuire les mets pour que tout soit prêt en même temps et que rien ne soit trop cuit.60
Cuisiner au gril Pour obtenir de bons résultats avec le gril, utilisez la grille fournie avec le four. INDICATIONS IMPORTANTES :
1. Lors de la première utilisation du gril, un peu
de fumée odorante peut se dégager. Elle résulte de l'emploi d'huiles pendant le processus de fabrication.
2. La vitre de la porte atteint des températures
très élevées quand le gril est utilisé. Ne laissez pas les enfants s'approcher.
3. Nous vous conseillons de porter des gants
de cuisine car la grille et les parois de la cavité atteignent des températures très élevées.
4. Le thermostat de sécurité fait que les
résistances s'éteignent temporairement lors d'une utilisation prolongée du gril.
5. Important ! Vous devez vérifier que les
récipients que vous utilisez quand vous cuisinez ou faites griller des aliments sont bien adaptés au micro-ondes. Voir le chapitre sur le type de vaisselle !
6. Quand vous utilisez le gril, des
éclaboussures de graisse peuvent atteindre la résistance et être brûlées. C'est une situation normale qui ne représente aucun problème de fonctionnement.
7. Nettoyez l'intérieur et les accessoires après
chaque cuisson, pour que les saletés ne s'incrustent pas. Aliment Quantité (oz) Temps en min. Indications Poisson Dorade Sardine/ rascasse rouge
6-8 unités 18-24 15-20 Beurrez légèrement. Quand la moitié du temps est écoulée, retournez et ajoutez les condiments. Viande Saucisse 6-8 unités 22-26 Percez et retournez quand la moitié du temps est écoulée. Hamburger congelé 3 unités 18-20 Retourner 2 ou 3 fois. Entrecôte (environ 3 cm d'épaisseur)
25-30 Saucez et retournez quand la moitié du temps est écoulée. Autres Toasts 4 unités 1½-3 Surveillez les toasts. Gratiner des sandwichs 2 unités 5-10 Surveillez le gratin
Préchauffez le gril pendant 2 minutes. Sauf indication contraire, utilisez la grille. Placez la grille sur un récipient dans lequel l'eau et la graisse puissent couler. Les temps sont mentionnés à titre d'indication car ils peuvent varier en fonction de la composition des aliments, de leur quantité et de la cuisson demandée. Le poisson et la viande gagnent un goût délicieux si, avant de les griller, vous les badigeonnez d'huile végétale, épices et herbes aromatiques, et si vous les laisser mariner quelques heures. Ne salez qu'après la grillade. Les saucisses n'éclatent pas si vous les percez préalablement avec une fourchette. Au milieu du temps de fonctionnement, contrôlez la cuisson, remuez ou retournez si nécessaire. Le gril est spécialement adapté pour la cuisson de la viande en morceaux et du poisson en filets. Les morceaux fins de viande peuvent être retournés une seule fois, les plus gros plusieurs fois.61
Cuisiner au L’Air Chaud Préparation de viande Aliment Quantité (oz) Température
Récipient sans couvercle Filet de porc Côtelette ou os Rôti de porc
Récipient sans couvercle Poulet entier
Récipient avec couvercle. Bréchet vers le haut. Ne tournez pas. Poulet en morceaux
Récipient sans couvercle. Placer les morceaux la peau en haut. Ne tournez pas. Canard
Récipient avec couvercle. Ne tournez pas.
Conseils pour la cuisson Retournez les pièces de viande à la moitié du temps de cuisson. Quand le rôti est cuit, laissez-le reposer 20 minutes dans le four éteint et fermé. Le jus de la viande sera ainsi mieux réparti. La température et le temps de cuisson dépendent du type et de la quantité d'aliment. S'il n'y a pas d'indication du poids exact du rôti dans le tableau, choisissez le poids immédia- tement inférieur et prolongez le temps. Conseils pour la vaisselle Vérifiez que la vaisselle entre bien à l'intérieur du four. Les récipients en verre, quand ils sont chauds, doivent être posés sur un chiffon de cuisine sec. Au contact d'une surface froide ou mouillée, le verre pourrait se fendiller et éclater. Utilisez un gant de cuisine pour retirer les plats du four62
Cuisiner au L’Air Chaud Préparation des gâteaux Aliment Récipient Niveau TempératureºF Temp en min. Gâteau aux noix Moule creux
300/320 35/45 Gâteau anglais Moule creux
340/375 30/45 Tarte salée Moule rond en verre
320/340 40/45 Bûche Moule à gâteau en verre
35/45 Gâteau aux cerises Moule à gâteau en verre
Conseils pour les moules à gâteaux Les moules les plus fréquents sont les moules noirs en métal. Conseils pour cuisiner les gâteaux La température de cuisson des gâteaux dépend de la qualité et de la quantité de pâte. Essayez une première fois avec une température plutôt en dessous, ce qui permet d'obtenir un doré plus uniforme. La fois suivante, si nécessaire, choisissez une température plus forte. Suggestions pour une bonne cuisson Comment vérifier que le gâteau est cuit : Enfoncez un couteau fin sur le dessus du gâteau. Si la pâte ne colle pas au couteau, le gâteau est cuit. Le gâteau est très foncé : La prochaine fois, sélectionnez une température plus basse et laissez cuire le gâteau plus longtemps. Le gâteau est très sec : Faites de petits orifices, avec une petite fourchette, dans le gâteau déjà cuit, puis arrosez avec du jus de fruit ou une boisson alcoolique. La prochaine fois, montez la température de près de 50ºF et réduisez le temps de cuisson. Le gâteau ne veut pas sortir du moule : Laissez refroidir le gâteau 5 à 10 minutes. Si la situation perdure, passez la lame d'un couteau tout autour du gâteau pour le dégager. La prochaine fois, beurrez mieux le moule. Conseils pour économiser l'énergie Quand vous faites plus de 1 gâteau, il est préférable de les mettre au four les uns après les autres. Encore chaud, le four cuira le deuxième gâteau plus rapidement. Utilisez de préférence des moules foncés, peints ou émaillés en noir, car ils absorbent mieux la chaleur. Dans le cas de cuissons qui demandent plus de temps, vous pouvez éteindre le four 10 minutes avant la fin pour profiter de la chaleur résiduelle63
Entretien Nettoyage de l’enceinte de cuisson N’utilisez jamais de produit nettoyant agressif comme des éponges à récurer, des éponges métalliques, etc. Cela peut endommager la surface de l'enceinte de cuisson. Nettoyez l’enceinte de cuisson à chaud avec un torchon humide. Pour terminer, essuyez avec un chiffon. Pour faciliter le nettoyage, les supports latéraux peuvent être enlevés (voir chapitre suivant). Décrocher les supports latéraux Dévissez l’écrou 1 à l’avant du support dans le sens inverse des aiguilles d’une montre. Dévissez légèrement l’écrou 2 de la surface de fixation du support dans le sens inverse des aiguilles d'une montre. Ne pas ôter l'écrou. Tirez légèrement le support vers l’avant et sortez- le du four. Pour remettre en place les supports, glissez-les dans l’écrou 2. Vissez l’écrou 1 dans le sens des aiguilles d’une montre jusqu’à la butée, revissez fermement l’écrou 2. Enlever la porte de l’appareil
1. Ouvrez la porte au maximum.
2. Placez deux chevilles dans les gongs de la
3. Fermez la porte juste ce qu’il faut pour
pouvoir la soulever.
4. Pour remettre la porte en place, insérez les
charnières dans les trous.64
Entretien Détartrage À chaque production de vapeur, du calcaire se dépose dans le générateur de vapeur, quelle que soit la dureté de l’eau (c.-à-d. de la contenance en calcaire de l'eau) La fréquence du détartrage dépend de la dureté de l’eau et de la fréquence d'utilisation. Si le four est utilisé à raison de 4x30 minutes par semaine, le détartrage doit s'effectuer comme suit en fonction de la dureté de l'eau: Dureté de l’eau Détartrage après Très douce 18 mois Moyenne 9 mois Très dure 6 mois L’appareil détecte automatiquement lorsqu’un détartrage est nécessaire. Le voyant de détartrage s’allume. Si le détartrage n’est pas effectué, le voyant se met à clignoter. Si après plusieurs cuissons, l'appareil n'est toujours pas détartré, le fonctionnement sera bloqué. Le message « CAL » s'affiche et les voyants clignotent. REMARQUE IMPORTANTE: si l’appareil n’est pas détartré, l’appareil fonctionnera moins bien ou sera endommagé. Produits détartrants appropriés Pour le détartrage, utilisez le produit détartrant «durgol®». Ce produit vous permet de détartrer votre appareil de façon professionnelle et adéquate. Disponibles via le service après vente. Attention! N’utilisez pas de vinaigre ou de produit nettoyant à base de vinaigre car cela pourrait endommager le circuit d’eau interne. Les produits détartrants classiques ne sont pas appropriés. Ils peuvent contenir des additifs favorisant le développement de mousse65
Entretien Procédure de détartrage Attention : Pour des raisons de sécurité, il n’est pas possible d’interrompre le processus de détartrage. L’appareil peut être détartré que la porte de l’appareil soit ouverte ou fermée. L’appareil doit être éteint pour que le cycle de détartrage commence. Pour lancer le cycle de détartrage, procédez comme suit :
1. Appuyez sur la touche Descale (Détartrage)
pendant 5 secondes. L’affichage indique « CAL » et un bip intermittent se fait entendre.
2. Appuyez sur la touche Start (Démarrer).
3. Lorsque l’affiche indique « 0,5L », retirez le
4. Versez 0,5 litre d’un produit détartrant approprié
dans le réservoir d’eau et remettez le réservoir d’eau.
5. Appuyez sur la touche Start (Démarrer). Le
cycle de détartrage commence et prend environ 30 minutes.
6. Lorsque « 1.0L » clignote sur l’affichage
détartrage et que le four émet un bip, retirez et videz le réservoir d’eau.
7. Remplissez le réservoir d’eau avec 1,0 litre
d’eau froide et remettez le réservoir d’eau.
8. Appuyez sur la touche Start (Démarrer). Le
premier cycle de rinçage commence.
9. Lorsque « 1.0L » clignote à nouveau sur
l’affichage détartrage et que le four émet un autre bip, retirez et videz le réservoir d’eau.
10. Remplissez le réservoir d’eau avec 1,0 litre
d’eau froide et remettez le réservoir d’eau.
12. Appuyez sur la touche Start (Démarrer). Le
deuxième cycle de rinçage commence.
13. Quand le cycle de rinçage est terminé,
l’affichage indique « End ».
14. Retirez, videz et séchez le réservoir d’eau.66
Nettoyage et maintenance de l’appareil Attention! Le nettoyage doit être effectué lorsque l’appareil est hors tension. Retirez la fiche de la prise ou bien débranchez le circuit électrique de l’appareil. N’utilisez pas de produit nettoyant ou de produit à récurer agressif, de serpillère abrasive ni d’objets tranchants car leur action peut laisser des traces sur l’appareil. N'utilisez jamais de nettoyeur à haute pression ou à jet de vapeur. Façade Un chiffon humide suffit à nettoyer l’appareil. Si l’appareil est très encrassé, utilisez de l’eau additionnée de quelques gouttes de produit de vaisselle. Essuyez ensuite l’appareil avec un torchon sec. Pour les appareils avec une façade en aluminium, utilisez un nettoyant pour vitres doux et un torchon doux et non pelucheux. Essuyez la façade horizontalement, sans exercer de pression sur la surface. Éliminer immédiatement les tâches de calcaire, de graisse, d’amidon et de blanc d’œuf. Ces tâches peuvent provoquer une corrosion. Ne laissez pas l’eau pénétrer dans l'enceinte de cuisson. Aire de cuisson Nettoyez les surfaces intérieures après chaque utilisation à l’aide d’un torchon humide. Laissez la porte ouverte afin que l’enceinte de cuisson refroidisse et sèche. N’utilisez pas de produit nettoyant agressif pour éliminer les tâches tenaces. N’utilisez ni de nettoyant pour four ni d’autre produit récurant agressif. Maintenez la porte et les parois de l’appareil propres en permanence afin de garantir son parfait fonctionnement. Ne laissez pas rentrer d’eau dans les aérations. Le cache en verre de la lampe se trouve sur le haut de l’appareil et peut facilement être enlevé pour le nettoyage. Dévissez-le et nettoyez-le avec de l'eau additionnée de produit de vaisselle. Accessoires Nettoyez chaque accessoire après utilisation. Si l’accessoire est très sale, laissez-le tremper d’abord et utilisez ensuite une brosse et une éponge. Les accessoires peuvent être lavés au lave-vaisselle.67
Que faire en cas de disfonctionnement? ATTENTION! Toute réparation ne doit être effectuée que par un technicien. Toute intervention effectuée par une personne autre que la personne autorisée par le fabricant est dangereuse. Les problèmes suivants peuvent être résolus sans recourir au service après vente:
- Il n’y a plus d’affichage ! Vérifiez si: - l’affichage de l’heure a été désactivé (voir section sur les réglages de base).
- Rien ne se passe lorsque vous appuyez sur les touches! Vérifiez si: - le verrouillage de sécurité est actif (voir section sur les réglages de base).
- L’appareil ne fonctionne pas! Vérifiez si: - la fiche est bien enfoncée dans la prise, - le circuit électrique de l’appareil est branché.
- Des bruits se produisent pendant la marche de l’appareil! - Il s’agit de bruits liés au fonctionnement qui peuvent se produire pendant la durée de production de vapeur, par exemple lors du pompage de l'eau par le générateur de vapeur. - Ces bruits sont normaux, il n’y a aucun problème.
- Les aliments ne chauffent pas ou très lentement! Vérifiez si: - vous avez choisi la bonne température et la bonne durée de cuisson, - vous avez introduit une quantité d’aliment supérieure ou inférieure à d’habitude à l'intérieur de l'appareil.
- Si le message « Err_ » s’affiche, veuillez contacter le service client.
- Après la fin d'un processus de cuisson, un bruit retentit! Ce n’est pas un problème. - Le ventilateur de refroidissement fonctionne encore un moment. Il s’éteint lorsque la température est suffisamment redescendue.
- L’appareil fonctionne mais l’éclairage intérieur n’est pas allumé! - Si toutes les fonctions marchent correctement, alors l’ampoule est probablement grillée. Vous pouvez continuer à utiliser l’appareil. Changement de l’ampoule Procédez comme suit pour changer l’ampoule: - Débranchez l’alimentation de l’appareil. Retirez la fiche de la prise ou coupez l’alimentation de l’appareil. - Dévissez le cache en verre de la lampe (1). - Retirez l’ampoule halogène (2). Attention! L’ampoule peut être très chaude. - Mettez une nouvelle ampoule G9 230V / 25W. Suivez les instructions du fabricant de l’ampoule. - Revissez le cache en verre de la lampe (1). - Rebranchez l'appareil au circuit électrique68
Caractéristiques techniques Affichages Affichages Description Affichage 1 Affichage 2 Affichage 3 Détartrage
(clock / heure) Eau douce.
L’appareil doit être détartré. Clignotant - commencement du détartrage. 0.6L
(clock / heure) Versez 0,6 litre de solution détartrante dans le réservoir d’eau. 1.0L
(clock / heure) Versez 1 litre d’eau froide dans le réservoir d’eau pour le rinçage. Niveau d’eau -L0-
(réglage de l’heure ou du temps) Eau insuffisante dans le réservoir. -L1- to -L4-
(réglage de l’heure ou du temps) Indication du niveau d’eau : -L4- indique que le réservoir est plein et -L1- indique que le réservoir est presque vide. Réservoir d’eau
---/(température ou groupe de nourriture) (réglage de l’heure ou du temps) Indication qu’il manque le réservoir d’eau.
(clock / heure) Le réservoir d’eau doit être retiré, vidé et réintroduit. Fonctions spéciales (Niveau d’eau) A1 à A5 (réglage de l’heure) Fonctions spéciales avec des temps et températures prédéfinis.
Chauffage (Niveau d’eau)
(réglage de l’heure) Fonctions spéciales avec des temps et températures prédéfinis. Réduction de vapeur VAP
(Clock / Heure) Indication que le processus de réduction de vapeur est en cours de fonctionnement. PUMP
(clock - relógio) Indication que l’eau froide pénètre dans la chaudière et que l’eau chaude est renvoyée vers le réservoir d’eau. FULL
(clock - relógio) Le réservoir d’eau doit être retiré, vidé et réintroduit. Alertes système
(Clock / Heure) Lampe abîmée.
(Clock / Heure) La température dans le bloc de cuisson perforé est trop élevée.
Propriétés techniques Spécifications
Instructions pour l'installation Avant l'installation Vérifiez que la tension de l'alimentation de l'appareil, indiquée sur la plaque des caractéristiques correspond à celle de votre installation. Le plaque des caractéristiques est situé sur la partie avant de la cavité et est visible seulement après l’ouverture de la porte. S'il y a lieu, conformément au Code national de l'électricité (ou au Code canadien de l'électricité), cet appareil doit être installé sur un circuit de dérivation séparé. Installateur – Indiquer au propriétaire l’emplacement du disjoncteur ou du fusible. Identifier sa position pour pouvoir le retrouver facilement. Avant l'installation, mettre l'appareil hors service au panneau de service. Verrouiller le panneau d'entrée d'électricité pour éviter que le courant ne soit accidentellement rétabli. S'assurer que l'appareil est installé et mis à la terre par un technicien qualifié. L'installation, les connexions électriques et la mise à la terre doivent être conformes à tous les codes applicables. Ouvrez la porte du four et retirez tous les accessoires ainsi que l'emballage. Attention! Le devant du four peut être enveloppé d'une pellicule de protection. Retirez-la soigneusement, avant la première utilisation, en commençant par le bas. Vérifiez que le four n'est pas endommagé. Assurez-vous que la porte du four ferme correcte- ment et que le côté intérieur de la porte et le devant de la cavité ne sont pas abîmés. S'ils le sont, appelez le Service d'assistance technique. N'UTILISEZ PAS LE FOUR si le conduit flexible est endommagé, si le four ne fonctionne pas correctement ou s'il est endommagé ou bien tombé. Appelez le Service d'assistance technique. Installez le four sur une surface stable, le plus loin possible des radios, télévisions et de tout ce qui produit de la chaleur. Alimentation Electrique Avant d’installer le four avec un électricien qualifié, vérifiez que votre maison est pourvue du système électrique approprié et qu’en plus le four ne surchargera pas le circuit de branchement sur lequel il doit être installé. Sont nécessaires un triphasé séparé, ou un four à simple phase à 4 fils, 240 Volt, 60 Hz. Pour brancher le four, vous aurez besoin d’une boîte de raccordement approuvée qui est facilement à portée de main à travers le devant du meuble où le four sera placé. Le four a 90 cm de conduit. Laissez 60 des 90 d’espace entre la ligne électrique pour que le four puisse être déplacé si un dépannage était nécessaire. NE RACCOURCISSEZ PAS le conduit flexible. Cablage Necessaire Lorsque vous raccordez les fils, utilisez toute la longueur de conduit fourni (90 cm). Le conduit ne doit pas être coupé. Avant de faire les raccordements, assurez-vous qu’il n’y a plus d’électricité et lisez et observez ce qui suit:
1. Sont nécessaires pour le four un circuit de
raccord triphasé ou à quatre fils, simple phase, 240 Volt, 60 Hz.
2. Le four doit uniquement être raccordé avec
des fils cuivre ou aluminium.71
Instructions pour l'installation
Les fils doivent être conformes au code électrique national, ANSI/NFPA No. 7 dernière édition. Vous pouvez obtenir une copie du code électrique national en écrivant à: National Fire Protection Association Batterymarch Park Quincy, MA 02269 Au Canada: Les fils doivent être conformes au code électrique canadien C22.1- dernière édition. Vous pouvez obtenir une copie du code électrique canadien en écrivant à: Canadian Standards Association 178 Rexdale Boulevard Rexdale (Toronto), Ontario, Canada M9W 1R3
1. La taille des fils (CUIVRE OU ALUMINIUM) et
des connexions doit être appropriée aux caractéristiques des appareils électroménagers par le code électrique national. Le câble armé flexible s’étendant du four doit être connecté directement au boîtier de raccordement.
2. Le boîtier de raccordement doit être situé
pour qu’il y ait un maximum d’espace entre lui et four pour qu’il puisse être déplacé en cas de panne.
3. Un connecteur conduit U.L. listed doit être
placé à chaque extrémité du câble de raccordement d’alimentation. Connexions Electriques Assurez-vous que votre installation est correctement installée et branchée par un technicien qualifié. Demandez à votre revendeur un technicien qualifié ou un service de réparation agréé. Cet appareil est fabriqué avec un conducteur de terre vert connecté au châssis du four. Après vous être assurer qu’il n’y a plus de courant, branchez le conduit flexible depuis le four jusqu’au boîtier de raccordement en utilisant un connecteur de conduit U.L. listed. Les figures suivantes et les instructions fournies présentant la manière la plus commune de brancher un four. Vos codes locaux et règlements sont évidemment prioritaires sur ces instructions. Effectuez les connexions électriques conformément aux codes locaux et les règlements. “AVERTISSEMENT” Risque d’électrocu-tion, cadre à la masse à une position neutre d’un appareil par une liaison. Mettre à la masse par un conducteur neutre est interdit pour les nouvelles installations de circuit électrique (1996 NEC); les mobile homes; et les véhicules de parc, ou dans les régions où les codes locaux interdisent de brancher à la masse à travers un conducteur neutre. Pour les installations où la mise à terre par un conducteur neutre est interdit:
- Déconnectez la masse du conducteur neutre aux extrémités libres du conduit ;
- Utilisez la borne de terre ou une broche de raccordement pour mettre à la terre l’unité; et
- Connectez la borne de neutre ou une broche de raccordement à un circuit de dérivation neutre de la manière habituelle. Connexion à 3 Fils (Pour US seulement) Selon la Figure suivant, où les codes locaux permettent la connexion du conducteur de terre du four au fil NEUTRE du circuit de branchement (fil gris ou coloré blanc):
- Si les codes locaux le permettent, connectez le conducteur de terre vert du four et le fil blanc du four au fil NEUTRE du circuit de branchement (fil gris ou coloré blanc).
- Connectez les broches de raccordement du four aux broches de raccordement correspondantes dans le boîtier de raccordement.72
Instructions pour l'installation Connexion à 4 Fils (Pour des US ou CANADA) Selon la Figure suivant :
- Déconnectez la masse du point neutre aux extrémités du conduit.
- Connectez le conducteur de terre vert du four au conducteur de terre dans le boîtier de raccordement (fil nu ou coloré vert).
- Connectez les broches de raccordement rouge et noir du four aux broches de raccordement correspondantes dans le boîtier de raccordement. Après l'installation Le four ne fonctionne que si la porte est correctement fermée. Avant la première utilisation, nettoyez l'intérieur du four ainsi que les accessoires en suivant les indications figurant au point «Nettoyage et entretien de votre four».73
- Introduisez le four dans le meuble jusqu'à ce que l'avant du four butte sur le bois et alignez-le.
- Ouvrez la porte du four et fixez ce dernier aux parois latérales du meuble au moyen des 4 vis fournies, par les trous prévus à cet effet.BERTAZZONI Distributor List Distributor States DISTINCTIVE APPLIANCES DISTRIBUTING INC.
