Type de produit	Commutateur KVM sur IP 16 ports
Marque	ATEN
Modèle	KN1116VA
Nombre de ports KVM	16
Nombre de ports LAN	2 (LAN1 et LAN2)
Ports série	2 (série 1 et série 2)
Port PON	1 (pour connexion PDU)
Port modem	1
Port console locale	1 (avec ports clavier, moniteur, souris)
Port console USB pour ordinateur portable	1 (face avant)
Alimentation	Double alimentation secteur (prises redondantes)
Dimensions approximatives	44 cm (largeur) x 43 cm (profondeur) x 4,4 cm (hauteur)
Poids approximatif	3,5 kg
Fonctions principales	Accès à distance via IP, console locale, gestion multi-utilisateurs, redirection série, prise en charge PDU
Méthodes d'accès	Console locale, navigateur Internet, application Windows, application Java
Identifiant par défaut	administrator
Mot de passe par défaut	password
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	20 % à 80 % HR sans condensation
Entretien	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de solvants
Sécurité	Mise à la terre obligatoire, utiliser le fil de terre fourni
Pièces détachées	Câbles d'alimentation, adaptateurs KVM (optionnels), adaptateurs série SA0142 (optionnels)
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - KN1116VA ATEN

Comment réinitialiser le commutateur KN1116VA aux paramètres d'usine ?

Utilisez le bouton de réinitialisation situé en face avant. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les LEDs clignotent.

Quel est l'identifiant et le mot de passe par défaut pour la première connexion ?

L'identifiant par défaut est administrator et le mot de passe est password. Il est recommandé de les changer après la première connexion.

Quels types de câbles sont nécessaires pour connecter les serveurs ?

Utilisez des câbles Cat 5e pour relier les ports KVM aux adaptateurs KVM fournis avec les serveurs.

Puis-je utiliser un ordinateur portable comme console locale ?

Oui, connectez l'ordinateur portable au port Console USB Ordinateur portable situé en face avant à l'aide du câble USB fourni.

Comment accéder au commutateur à distance ?

Vous pouvez accéder via un navigateur Internet, une application Windows ou une application Java. Assurez-vous que le commutateur est configuré sur le réseau et connaissez son adresse IP.

Que faire si l'adresse IP du commutateur est perdue ?

Utilisez la console locale pour vous connecter et vérifier les paramètres réseau. Si nécessaire, effectuez une réinitialisation d'usine pour retrouver les paramètres par défaut.

Le commutateur prend-il en charge plusieurs utilisateurs simultanément ?

Oui, via la gestion des utilisateurs. Un administrateur peut ajouter des comptes utilisateur et définir des droits d'accès.

Comment connecter un modem au commutateur KN1116VA ?

Raccordez le port Modem du commutateur à un adaptateur SA0142 avec un câble Cat 5e, puis connectez l'adaptateur au port DB-9 du modem.

Est-il possible d'utiliser le commutateur sans connexion réseau ?

Oui, vous pouvez utiliser la console locale (clavier, moniteur, souris) pour contrôler directement les serveurs connectés.

Comment nettoyer le commutateur ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de produits chimiques ou de solvants.

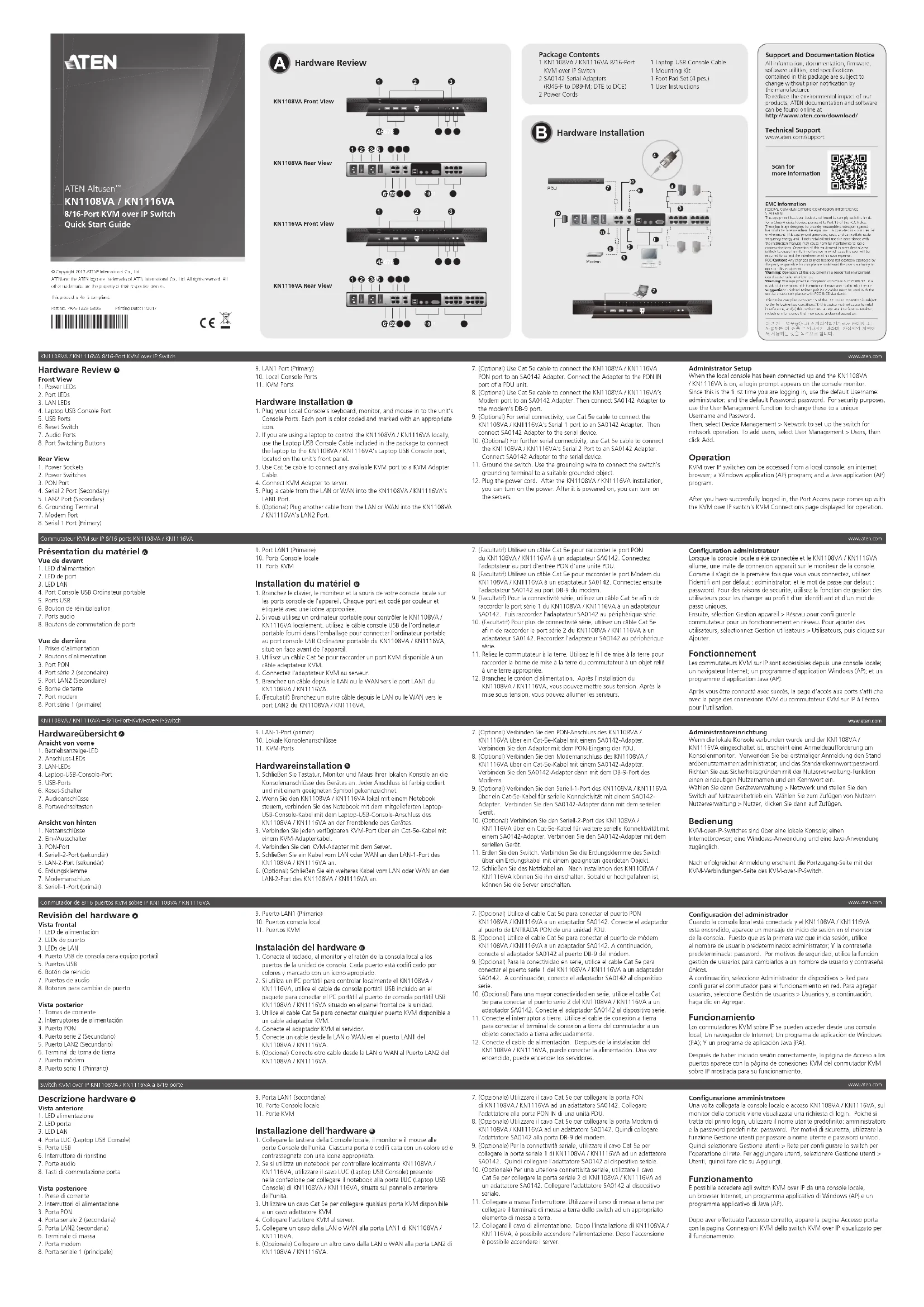

MODE D'EMPLOI KN1116VA ATEN

Commutateur KVM sur IP 8/16 ports KN1108VA / KN1116VA

www. aten. com

Présentation du matériel Ⓐ

Vue de devant

1. LED d'alimentation
2. LED de port
3. LED LAN
4. Port Console USB Ordinateur portable
5. Ports USB
6. Bouton de réinitialisation
7. Ports audio
8. Boutons de commutation de ports

Vue de derrière

1. Prises d'alimentation
2. Boutons d'alimentation
3. Port PON
4. Port série 2 (secondaire)
5. Port LAN2 (Secondaire)
6. Borne de terre
7. Port modem
8. Port série 1 (primaire)
9. Port LAN1 (Primaire)
10. Ports Console locale
11. Ports KVM

Installation du matériel Ⓗ

1. Branchez le clavier, le moniteur et la souris de votre console locale sur les ports console de l'appareil. Chaque port est codé par couleur et étiqueté avec une icône appropriée.
2. Si vous utilisez un ordinateur portable pour contrôler le KN1108VA / KN1116VA localement, utilisez le câble console USB de l'ordinateur portable fourni dans l'emballage pour connecter l'ordinateur portable au port console USB Ordinateur portable du KN1108VA / KN1116VA, situé en face avant de l'appareil.
3. Utilisez un câble Cat 5e pour raccorder un port KVM disponible à un câble adaptateur KVM.
4. Connectez l'adaptateur KVM au serveur.
5. Branchez un câble depuis le LAN ou le WAN vers le port LAN1 du

1. (Facultatif) Branchez un autre câble depuis le LAN ou le WAN vers le port LAN2 du KN1108VA / KN1116VA.
2. (Facultatif) Utilisez un câble Cat 5e pour raccorder le port PON du KN1108VA / KN1116VA à un adaptateur SA0142. Connectez l'adaptateur au port d'entrée PON d'une unité PDU.
3. (Facultatif) Utilisez un câble Cat 5e pour raccorder le port Modem du KN1108VA / KN1116VA à un adaptateur SA0142. Connectez ensuite l'adaptateur SA0142 au port DB-9 du modem.
4. (Facultatif) Pour la connectivité série, utilisez un câble Cat 5e afi n de raccorder le port série 1 du KN1108VA / KN1116VA à un adaptateur SA0142. Puis raccordez l'adaptateur SA0142 au périphérique série
5. (Facultatif) Pour plus de connectivité série, utilisez un câble Cat 5e afi n de raccorder le port série 2 du KN1108VA / KN1116VA à un adaptateur SA0142. Raccordez l'adaptateur SA0142 au périphérique série.
6. Reliez le commutateur à la terre. Utilisez le fi I de mise à la terre pour raccorder la borne de mise à la terre du commutateur à un objet relié à une terre appropriée.
7. Branchez le cordon d'alimentation. Après l'installation du

KN1108VA / KN1116VA, vous pouvez mettre sous tension. Après la mise sous tension, vous pouvez allumer les serveurs.

Configuration administrateur

Lorsque la console locale a été connectée et le KN1108VA / KN1116VA allumé, une invite de connexion apparaît sur le moniteur de la console. Comme il s'agit de la première fois que vous vous connectez, utilisez l'identifiant par défaut : administrator; et le mot de passe par défaut : password. Pour des raisons de sécurité, utilisez la fonction de gestion des utilisateurs pour les changer au profit d'un identifiant et d'un mot de passe uniques.

Ensuite, sélectionnez Gestion appareil > Réseau pour configurer le commutateur pour un fonctionnement en réseau. Pour ajouter des utilisateurs, sélectionnez Gestion utilisateurs > Utilisateurs, puis cliquez sur Ajouter.

Fonctionnement

Les commutateurs KVM sur IP sont accessibles depuis une console locale ; un navigateur Internet ; un programme d'application Windows (AP) ; et un programme d'application Java (AP).

Après vous être connecté avec succès, la page d'accès aux ports s'affiche avec la page des connexions KVM du commutateur KVM sur IP à l'écran pour l'utilisation.
