CS19216 - Commutateur ATEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Commutateur KVM
Nombre de ports	16 ports
Connectivité	USB et VGA
Résolution maximale	1920 x 1200 à 60 Hz
Dimensions	438 x 190 x 44 mm
Poids	2.5 kg
Alimentation	Adaptateur secteur externe
Utilisation	Permet de contrôler plusieurs ordinateurs à partir d'un seul ensemble clavier, vidéo et souris
Maintenance	Nettoyage régulier des ports et vérification des câbles
Sécurité	Protection contre les surtensions et les courts-circuits
Garantie	2 ans

FOIRE AUX QUESTIONS - CS19216 ATEN

Comment puis-je réinitialiser le commutateur ATEN CS19216 ?

Pour réinitialiser le commutateur ATEN CS19216, débranchez-le de l'alimentation, puis maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes avant de le rebrancher.

Pourquoi les périphériques connectés ne détectent-ils pas le commutateur ?

Assurez-vous que tous les câbles sont correctement connectés et que les périphériques sont allumés. Vérifiez également que le commutateur est alimenté et que les voyants LED sont allumés.

Comment changer la source active sur le commutateur ATEN CS19216 ?

Vous pouvez changer la source active en utilisant le bouton de sélection de source situé sur le commutateur ou en utilisant les commandes de votre clavier si la fonctionnalité de commutation par clavier est activée.

Le commutateur ne fonctionne pas avec mon système d'exploitation, que faire ?

Vérifiez que le système d'exploitation est compatible avec le commutateur. Consultez le manuel d'utilisation pour les informations sur la compatibilité et les pilotes nécessaires.

Comment résoudre les problèmes d'affichage lors de l'utilisation du commutateur ?

Vérifiez les connexions des câbles vidéo, assurez-vous qu'ils sont bien enfoncés. Testez également avec un autre câble ou un autre écran pour isoler le problème.

Est-il possible de mettre à jour le firmware du commutateur ATEN CS19216 ?

Oui, vous pouvez mettre à jour le firmware. Téléchargez la dernière version du firmware depuis le site web d'ATEN et suivez les instructions fournies dans le manuel d'utilisation.

Que faire si le commutateur émet des bips continus ?

Des bips continus peuvent indiquer un problème de connexion. Vérifiez que tous les câbles sont correctement connectés et que les périphériques sont allumés. Si le problème persiste, réinitialisez le commutateur.

Comment savoir si le commutateur fonctionne correctement ?

Vérifiez les voyants LED sur le commutateur. Si les voyants sont allumés et que vous pouvez changer de source sans problème, le commutateur fonctionne correctement.

Le commutateur ATEN CS19216 est-il compatible avec les résolutions 4K ?

Oui, le commutateur ATEN CS19216 prend en charge les résolutions jusqu'à 4K. Assurez-vous d'utiliser des câbles compatibles pour obtenir la meilleure qualité d'image.

Puis-je utiliser le commutateur avec des ordinateurs portables ?

Oui, le commutateur ATEN CS19216 est compatible avec les ordinateurs portables, tant qu'ils disposent des ports vidéo appropriés.

MODE D'EMPLOI CS19216 ATEN

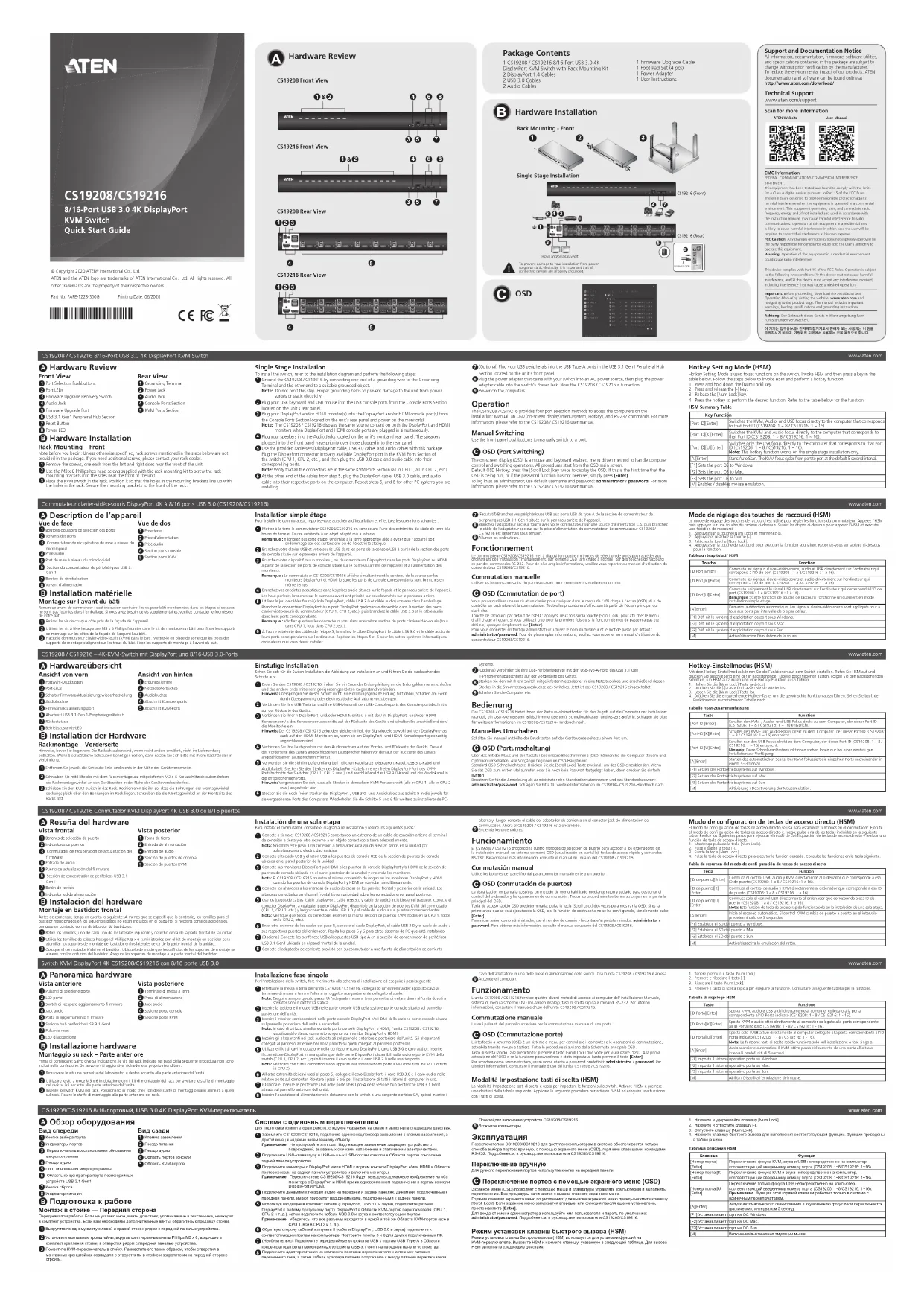

OSD Single Stage InstallationCommutateur clavier-vidéo-souris DisplayPort 4K à 8/16 ports USB 3.0 (CS19208/CS19216) www.aten.com

Description de l’appareil Vue de face

Boutons-poussoirs de sélection des ports Voyants des ports Commutateur de récupération de mise à niveau du micrologiciel Prise audio Port de mise à niveau du micrologiciel Section du concentrateur de périphériques USB 3.1 Gén 1 Bouton de réinitialisation Voyant d’alimentation Vue de dos

Prise terre Prise d’alimentation Prise audio Section ports console Section ports KVM

Installation matérielle Montage sur l’avant du bâti Remarque avant de commencer : sauf indication contraire, les vis pour bâti mentionnées dans les étapes ci-dessous ne sont pas fournies dans l’emballage. Si vous avez besoin de vis supplémentaires, veuillez contacter le fournisseur de votre bâti. Retirez les vis de chaque côté près de la façade de l’appareil. Utilisez les vis à tête hexagonale M3 x 6 Phillips fournies dans le kit de montage sur bâti pour fi xer les supports de montage sur les côtés de la façade de l’appareil au bâti. Placez le commutateur clavier-vidéo-souris (KVM) dans le bâti. Mettez-le en place de sorte que les trous des supports de montage s’alignent sur les trous du bâti. Fixez les supports de montage à l’avant du bâti. Installation simple étage Pour installer le commutateur, reportez-vous au schéma d’installation et effectuez les opérations suivantes : Mettez à la terre le commutateur CS19208/CS19216 en connectant l’une des extrémités du câble de terre à la borne de terre et l’autre extrémité à un objet adapté mis à la terre. Remarque : n’ignorez pas cette étape. Une mise à la terre appropriée aide à éviter que l’appareil soit endommagé par des surtensions ou de l’électricité statique. Branchez votre clavier USB et votre souris USB dans les ports de la console USB à partir de la section des ports de console située sur le panneau arrière de l’appareil. Branchez votre dispositif ou un moniteur, ou deux moniteurs DisplayPort dans les ports DisplayPort ou HDMI à partir de la section de ports de console située sur le panneau arrière de l’appareil et à l’alimentation des moniteurs. Remarque : Le commutateur CS19208/CS19216 affi che simultanément le contenu de la source sur les moniteurs DisplayPort et HDMI lorsque les ports de console correspondants sont branchés en même temps. Branchez vos enceintes acoustiques dans les prises audio situées sur la façade et le panneau arrière de l’appareil. Les haut-parleurs branchés sur le panneau avant ont priorité sur ceux branchés sur le panneau arrière. Utilisez le jeu de câbles fourni (câble DisplayPort, câble USB 3.0 et câble audio) contenu dans l’emballage. Branchez le connecteur DisplayPort à un port DisplayPort quelconque disponible dans la section des ports clavier-vidéo-souris du commutateur (CPU 1, CPU 2, etc.), puis branchez le câble USB 3.0 et le câble audio dans leurs ports correspondants. Remarque : Vérifi ez que tous les connecteurs sont dans une même section de ports clavier-vidéo-souris (tous dans CPU 1, tous dans CPU 2, etc.). À l’autre extrémité des câbles de l’étape 5, branchez le câble DisplayPort, le câble USB 3.0 et le câble audio de leurs ports correspondants sur l’ordinateur. Répétez les étapes 5 et 6 pour les autres systèmes informatiques/ordinateurs que vous devez installer. (Facultatif) Branchez vos périphériques USB aux ports USB de type A de la section de concentrateur de périphériques USB 3.1 Gén 1 située sur le panneau arrière de l’appareil. Branchez l’adaptateur secteur fourni avec votre commutateur sur une source d’alimentation CA, puis branchez le câble de l’adaptateur secteur sur la prise d’alimentation du commutateur. Le commutateur CS19208/CS19216 est désormais sous tension. Allumez les ordinateurs. Fonctionnement Le commutateur CS19208/CS19216 met à disposition quatre méthodes de sélection de ports pour accéder aux ordinateurs de l’installation : manuellement, par le menu OSD (affi chage à l’écran), par des touches de raccourci et par des commandes RS-232. Pour de plus amples informations, veuillez vous reporter au manuel d’utilisation du concentrateur CS19208/CS19216. Commutation manuelle Utilisez les boutons-poussoirs du panneau avant pour commuter manuellement un port.

OSD (Commutation de port) Vous pouvez utiliser une souris et un clavier pour naviguer dans le menu de l’affi chage à l’écran (OSD) afi n de contrôler un ordinateur et la commutation. Toutes les procédures s’effectuent à partir de l’écran principal qui s’affi che. Touche de raccourci par défaut de l’OSD : appuyez deux fois sur la touche [Scroll Lock] pour affi cher le menu d’affi chage à l’écran. Si vous utilisez l’OSD pour la première fois ou si la fonction de mot de passe n’a pas été défi nie, appuyez simplement sur [Enter]. Pour vous connecter en tant qu’administrateur, utilisez le nom d’utilisateur et le mot de passe par défaut : administrator/password. Pour de plus amples informations, veuillez vous reporter au manuel d’utilisation du concentrateur CS19208/CS19216. Mode de réglage des touches de raccourci (HSM) Le mode de réglage des touches de raccourci est utilisé pour régler les fonctions du commutateur. Appelez l’HSM puis appuyez sur une touche du tableau ci-dessous. Suivez les étapes ci-dessous pour appeler l’HSM et exécuter une fonction de raccourci.1. Appuyez sur la touche [Num Lock] et maintenez-la.2. Appuyez et relâchez la touche [-].3. Relâchez la touche [Num Lock].4. Appuyez sur la touche de raccourci pour exécuter la fonction souhaitée. Reportez-vous au tableau ci-dessous pour la fonction.Tableau récapitulatif HSMTouche Fonction[ID Port][Enter]Commute les signaux clavier-vidéo-souris, audio et USB directement sur l’ordinateur qui correspond à l’ID de port (CS19208 : 1 à 8/CS19216 : 1 à 16).[ID Port][K][Enter]Commute les signaux clavier-vidéo-souris et audio directement sur l’ordinateur qui correspond à l’ID de port (CS19208 : 1 à 8/CS19216 : 1 à 16).[ID Port][U][Enter]Commute uniquement le signal USB directement sur l’ordinateur qui correspond à l’ID de port (CS19208 : 1 à 8/CS19216 : 1 à 16).Remarque : Cette fonction de touche de raccourci fonctionne uniquement en mode installation simple étage. [A][Enter]Démarre la détection automatique. Les signaux clavier-vidéo-souris sont appliqués tour à tour aux ports par intervalle de 5 s par défaut.[F1] Défi nit le système d’exploitation de port sous Windows.[F2] Défi nit le système d’exploitation de port sous Mac.[F3] Défi nit le système d’exploitation de port sous Sun.[M] Active/désactive l’émulation de la souris. CS19208 / CS19216 – 4K-KVM-Switch mit DisplayPort und 8/16-USB 3.0-Ports www.aten.com
