PF712VC - Aspirateur Powr-Flite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur traîneau vertical
Marque	Powr-Flite
Modèle	PF712VC
Alimentation	Secteur, 120 V / 60 Hz, mise à la terre
Puissance	12 A (estimation)
Capacité du réservoir	Sac à poussière réutilisable (type à secouer)
Type de filtration	Sac en tissu et filtre moteur jetable
Réglage de hauteur	Commande manuelle, positions multiples
Vitesses	2 vitesses (faible/élevée)
Brosse motorisée	Cylindre brosseur à courroie, bandes de poil remplaçables
Longueur du cordon	Environ 9 m (estimation)
Poids	Environ 8 kg (estimation)
Dimensions (L x l x h)	35 x 30 x 110 cm (estimation)
Niveau sonore	Variable selon vitesse, mode silencieux disponible
Entretien	Vidange du sac, nettoyage du filtre, remplacement courroie et bandes de poil
Sécurité	Protection thermique, mise à la terre, coupe-circuit
Accessoires fournis	Poignée, crochets de cordon, boulons d'assemblage
Utilisation	Moquettes et sols durs (avec précaution)
Garantie	Non spécifiée, se référer au revendeur

FOIRE AUX QUESTIONS - PF712VC Powr-Flite

Que faire si le moteur de mon aspirateur Powr-Flite PF712VC ne démarre pas ?

Vérifiez que l'interrupteur est en position marche (I). Assurez-vous que la fiche est bien enfoncée dans la prise de courant. Essayez une autre prise. Si le problème persiste, le thermostat de protection thermique a peut-être déclenché : débranchez, laissez refroidir 30 minutes, puis réessayez.

Comment régler la hauteur de l'aspirateur pour un nettoyage optimal ?

Débranchez l'appareil. Placez le dispositif de réglage à l'avant de l'aspirateur sur la position la plus basse. Si l'aspirateur est difficile à pousser, passez à la position suivante jusqu'à ce qu'il soit confortable. Le rouleau-brosse doit toucher le tapis pour un nettoyage efficace.

Mon aspirateur n'aspire pas bien, que vérifier ?

Vérifiez d'abord que le sac à poussière n'est pas plein ou obstrué. Videz ou secouez le sac si nécessaire. Ensuite, contrôlez la base de l'aspirateur et le rouleau-brosse : retirez les débris coincés. Enfin, inspectez la courroie : si elle est cassée ou usée, remplacez-la.

Comment remplacer la courroie du rouleau-brosse ?

Débranchez l'aspirateur. Déclipsez les verrous à came et retirez la plaque du bas. Tirez la courroie hors de la poulie moteur. Soulevez le rouleau-brosse et enlevez la courroie usée. Placez la nouvelle courroie autour du rouleau-brosse, alignez avec la poulie et le guide, puis remontez le tout. Attention : les poulies peuvent être chaudes après utilisation.

Comment nettoyer ou remplacer les bandes de poil du rouleau-brosse ?

Retirez le bouchon en caoutchouc à une extrémité, dévissez le contre-écrou, enlevez le bouchon et la plaque de retenue du roulement. Poussez l'arbre vers l'extrémité opposée et retirez les bandes de poil avec des pinces. Glissez les nouvelles bandes (extrémité arrondie en premier) dans les fentes. Remontez en ordre inverse.

Que faire si une odeur de brûlé se dégage de l'aspirateur ?

Cela peut indiquer une courroie endommagée ou un objet coincé dans le rouleau-brosse. Débranchez l'appareil, inspectez le rouleau-brosse et retirez toute obstruction. Si la courroie semble usée, remplacez-la. N'utilisez pas l'aspirateur avant d'avoir résolu le problème.

Comment débloquer la chambre du ventilateur ?

Débranchez l'aspirateur. Retirez la plaque inférieure en déclipsant les verrous. Enlevez les deux vis du couvercle transparent du logement du ventilateur. Utilisez un cintre pour retirer délicatement les débris autour du ventilateur. Ne démontez pas le ventilateur lui-même. Remontez le couvercle et la plaque.

Pourquoi de la poussière s'échappe-t-elle de l'aspirateur ?

Vérifiez que le sac à poussière est correctement fixé : l'agrafe doit être bien accrochée et le collier du sac bien en place. Assurez-vous que le filtre moteur jetable est installé. Si le sac est trop plein, videz-le. Vérifiez également qu'aucune fuite d'air n'existe au niveau des joints.

Quelles précautions de sécurité sont essentielles ?

Utilisez toujours une prise mise à la terre. Ne tirez pas sur le cordon pour débrancher. Ne ramassez pas de liquides inflammables. Gardez les cheveux et vêtements éloignés des ouvertures. Ne laissez pas l'appareil branché sans surveillance. Éteignez avant de connecter/déconnecter le suceur motorisé. Lavez-vous les mains après manipulation (avertissement Californie).

Comment entretenir le cordon d'alimentation ?

Enroulez le cordon autour des crochets supérieur et inférieur prévus à cet effet. Ne pliez pas le cordon et ne le coincez pas dans les portes. Inspectez régulièrement la fiche et le cordon : s'ils sont endommagés, faites-les réparer par un professionnel. N'utilisez pas de rallonge inadéquate.

MODE D'EMPLOI PF712VC Powr-Flite

Quand on utilise un appareil électrique, il faut toujours prendre des mesures de sécurité essentielles, dont les suivantes :

Avertissement

Pour réduire les risques d'incendies, de choc électrique ou de blessure :

- N'utilisez pas à l'extérieur ou sur des surfaces mouillées.

- Branchez dans une prise de courant mise à la terre correctement. Voir les instructions de mise à la terre.

- Ne laissez jamais l'aspirateur sans supervision lorsqu'il est branché. Arrêtez l'interrupteur et débranchez l'appareil lorsque vous ne l'utilisez pas ou avant tout entretien ou nettoyage.

- Éteignez toujours cet aspirateur avant de connecter ou de déconnecter le suceur motorisé.

- Ne permettez pas son utilisation comme jouet. Il faut être particulièrement attentif lorsqu'il est employé par ou près des enfants.

- Utilisez seulement tel que décrit dans ce manuel. Utilisez seulement les accessoires recommandés par le fabricant.

- N'utilisez pas avec une fiche ou un cordon endommagé. Si l'aspirateur ne fonctionne pas correctement ou qu'il a été laissé tomber, qu'il est endommagé, qu'il a été laissé dehors ou immergé dans l'eau, veuillez le retourner à un centre de service avant de l'utiliser.

- Ne tirez pas le cordon ou ne le transportez pas par le cordon. N'utilisez pas le cordon comme poignée. Ne fermez pas de porte sur un cordon ou ne tirez pas le cordon autour de coins ou bords tranchants. Ne faites pas fonctionner l'aspirateur sur le cordon. Gardez le cordon loin de surfaces chauffées.

- N'utilisez pas de rallonges ou de prises de courant permanent inadéquat.

- Coupez toutes les commandes avant de débrancher.

- Ne débranchez pas en tirant sur le cordon. Pour débrancher, agrippez la fiche et non pas le cordon.

- Ne manipulez pas la fiche ou l'aspirateur avec les mains mouillées.

- Ne mettez pas d'objets dans les ouvertures. N'utilisez pas lorsqu'une ouverture est bloquée ; gardez libre de poussière, de peluches, de cheveux et de tout ce qui pourrait réduire la circulation d'air.

- Cet aspirateur crée de l'aspiration et contient un cylindre brosseur rotatif. Gardez les cheveux, les vêtements amples, les doigts et toutes parties du corps loin des ouvertures et des pièces en mouvement.

- Ne placez pas l'aspirateur sur les meubles ou les escaliers car le cylindre brosseur peut provoquer des dommages. Soyez tout particulièrement prudent en nettoyant les escaliers. Placez l'aspirateur sur le sol avec la poignée en position de rangement en utilisant les accessoires.

- Ne ramassez rien de brûlant ou fumant, comme des cigarettes, des allumettes ou des cendres chaudes.

- N'utilisez pas sans sac à poussière et filtre de moteur jetables en place.

- Les poulies à courroie peuvent devenir chaudes pendant l'usage normal. Pour éviter les brûlures, évitez de toucher la poulie à courroie en faisant l'entretien de la courroie d'entraînement.

- Soyez tout particulièrement prudent en nettoyant les escaliers.

- N'utilisez pas l'aspirateur pour ramasser des liquides inflammables ou combustibles, comme de l'essence et ne l'utilisez pas dans des endroits où ces produits sont présents.

- Rangez votre aspirateur à l'intérieur dans un endroit sec et frais.

- Gardez votre aire de travail bien éclairée.

- Débranchez les appareils électroménagers avant de passer l'aspirateur sur eux.

- Faites particulièrement attention lors de l'utilisation de l'aspirateur dans des escaliers.

- AVERTISSEMENT : Ce produit contient des produits chimiques reconnus par l'État de la Californie comme des causes de cancer, de malformations congénitales ou d'autres dangers pour la reproduction.

LAVEZ VOS MAINS APRÈS TOUTE MANIPULATION.

Protection thermique

Cet aspirateur est équipé d'un thermostat spécial qui le protège en cas de surchauffe du moteur. Si l'aspirateur arrête soudainement, actionner le commutateur (bouton marche/arrêt 0) et déconnecter l'aspirateur.

Vérifiez l'aspirateur pour toute source possible de surchauffe comme un sac à poussière plein, un tuyau bloqué ou un filtre entravé. Si ces conditions sont trouvées, les enrayer et attendre au moins 30 minutes avant de tenter de réutiliser l'aspirateur. Après la période de 30 minutes, brancher l'aspirateur et actionner le commutateur (bouton marche/arrêt (I)). Si l'aspirateur ne fonctionne toujours pas, emmenez-le à un Centre de Service Autorisé pour la réparation.

Instructions de mise à la terre

L'appareil doit être mis à la terre. En cas de défaillance ou de panne, la terre fournit un passage de moindre résistance au courant électrique afin de réduire le risque d'électrocution. Cet appareil est doté d'un cordon comportant un conducteur et une fiche de mise à la terre. La fiche doit être introduite dans une prise adéquate bien installée et mise à la terre conformément à tous les codes et ordonnances locaux.

DANGER

Une mauvaise connexion du conducteur de mise à la terre du matériel peut présenter un risque d'électrocution. Vérifier auprès d'un électricien si l'on n'est pas sûr que la prise est correctement mise à la terre. Ne pas modifier la fiche fournie avec l'appareil si elle ne correspond pas à la prise. Faire monter une nouvelle prise par un électricien qualifié.

Cet appareil est conçu pour fonctionner sur un circuit d'une puissance nominale de 120 volts avec une fiche de mise à la terre semblable à celle qui est illustrée sur la Fig. A. Un adaptateur provisoire qui ressemble à l'adaptateur illustré sur le Fig. B peut être utilisé pour connecter cette fiche à une prise bipolaire, de la façon illustrée, jusqu'à ce qu'une prise correctement mise à la terre, Fig. A, puisse être installée par un électricien qualifié. L'écrou à oreilles rigides de couleur verte ou toute pièce semblable dépassant de l'adaptateur doit être raccordé à une mise à la terre permanente tel un couvercle de boîtier de prise adéquatement mis à la terre. Quand l'adaptateur est utilisé, Fig. C, il doit être maintenu en place par une vis métallique.

Remarque : Au Canada, l'utilisation de l'adaptateur provisoire n'est pas autorisée par le Code électrique canadien.

Prise de mise à la terre

Prise de mise à la terre

Tornillo métallique

Languette pour la vis de mise à la terre

Modèles avec sac à secouer

-Plaque de métal inférieure

-Plaque de métal inférieure

-Plaque de métal de la base

Brushroll / nozzle head

Cylindre brossseur / tête d'aspiration

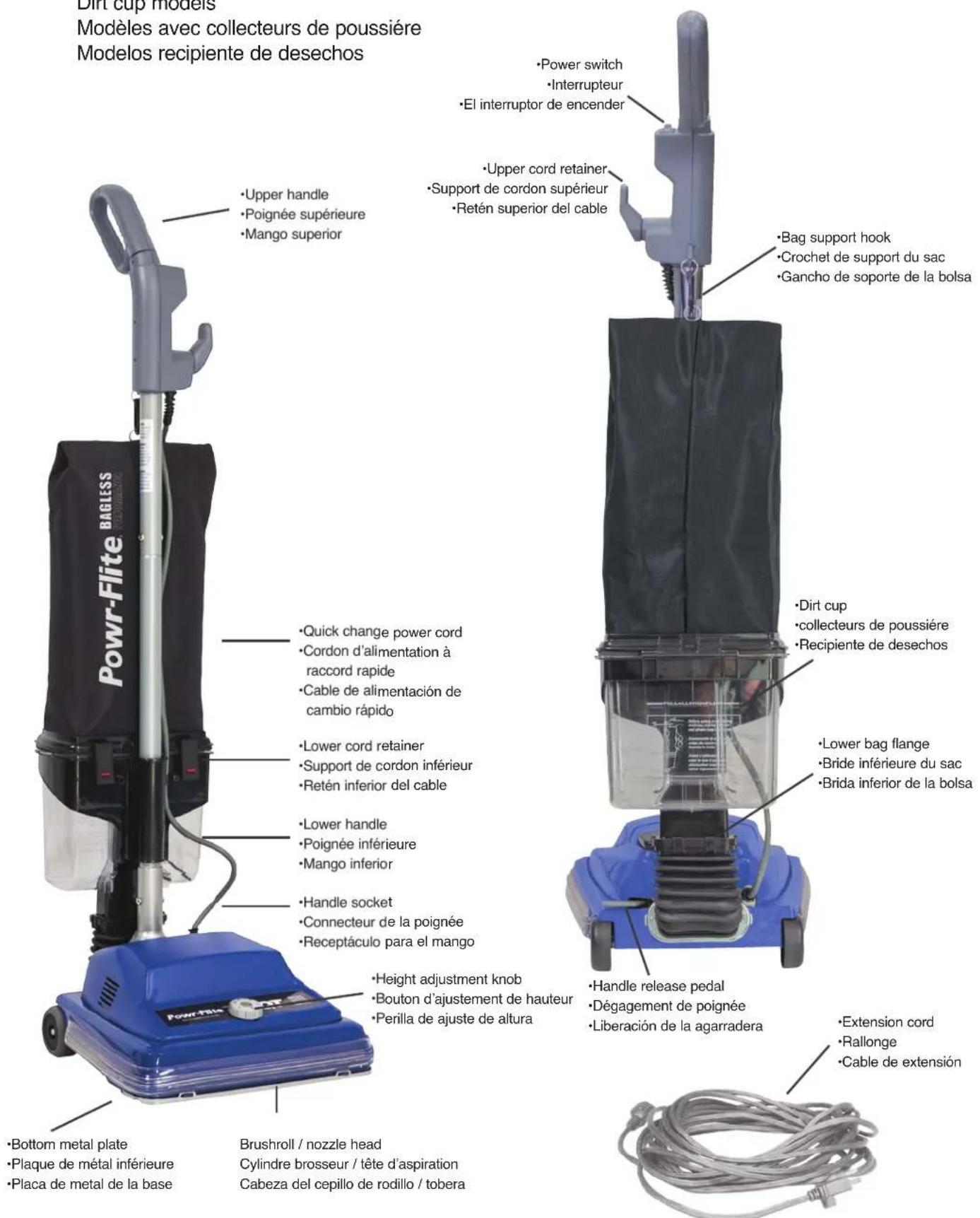

Modèles avec collecteurs de poussière

Modèles recipient de déchets

Attention : Assembler complètement l'aspirateur avant de l'utiliser.

1. Le matériel d'assemblage est avec le guide du propriétaire. Le paquet contient deux boulons 2-pièces, un crochet supérieur et un crochet inférieur pour le cordon.
2. Tenez la poignée assemblée, ou la poignée en anse, de façon à ce que le côté courbé soit loin de l'aspirateur. Insérez la poignée inférieure dans l'embout de la poignée placé à l'arrière de l'aspirateur. Alignez les trous, insérez l'autre boulon 2-pièces et serrez.
3. Insérez le cordon électrique dans le crochet inférieur du cordon. Pressez le crochet sur la poignée inférieure tel que montré à la figure (4). Tirez sur le cordon pour le bloquer mais en le laissant suffisamment lâche près de la base pour que le cordon ne soit pas tendu quand la poignée est abaissée. Enroulez le cordon autour des deux crochets et attachez la fiche au cordon pour l’empêcher de se dérouler. Le modèle avec poignée en anse est équipé d’un crochet de cordon à dégagement rapide placé sur la poignée supérieure. Il suffit de tourner le crochet de cordon vers le bas pour libérer rapidement le cordon.
4. Insérez l'attache de l'adaptateur de sac qui se trouve au bas du collet du sac dans la pièce de retenue de l'adaptateur de sac.
5. Poussez le collet du sac vers le haut et vers l'avant de façon à ce que l'oreille du pied de positionnement glisse dans la rainure indiquée par une flèche. Tournez le verrou à came pour verrouiller le sac sur le rivet. Fixez le ressort placé au haut du sac sur le support de sac placé à l'arrière du crochet supérieur du cordon ou de la poignée en anse.

1. Poignée en anse – le matériel d'assemblage est avec le guide du propriétaire. Le paquet contient deux boulons 2-pièces, deux vis et un collier de serrage, une vis pour le cordon et un crochet inférieur.

Assemblage

Attention: Assembler complètement l'aspirateur avant de l'utiliser.

1. Alignez les trous des vis dans l'adaptateur du soufflet avec ceux qui se trouvent à l'arrière de la base et fixez avec deux vis.
2. Soulevez le support du godet à poussière. Insérez la poignée inférieure (le bout le plus large vers le bas) à travers le tube du support du godet à poussière et dans l'embout de la poignée placé à l'arrière de l'aspirateur. Alignez les trous, insérez un boulon 2-pièces et serrez.

Tenez la poignée supérieure de façon à ce que le côté courbé soit loin de l'aspirateur. Poussez-la au-dessus de la poignée inférieure et fixez-la avec l'autre boulon 2-pièces.

1. Fixez le cordon électrique sur le support du godet à poussière avec le collier de serrage et la vis. Placez le collier de serrage sur le cordon électrique et vissez-le à la languette en dessus du loquet de gauche pour les modèles à poignée régulière ou en dessus du loquet de droite pour les modèles à poignée en anse.

Pour FIXER le crochet du CORDON

Le crochet supérieur du cordon fait partie de la poignée en anse assemblée sur les modèles qui ont cette caractéristique.

1. Insérez le cordon électrique dans le crochet inférieur du cordon. Pressez le crochet sur la poignée inférieure comme indiqué à la figure (5). Tirez sur le cordon pour le bloquer mais en le laissant suffisamment lâche près de la base pour que le cordon ne soit pas tendu quand la poignée est abaissée. Enroulez le cordon autour des deux crochets et attachez la fiche au cordon pour l’empêcher de se dérouler. Le modèle avec poignée en anse est équipé d’un crochet de cordon à dégagement rapide placé sur la poignée supérieure. Il suffit de tourner le crochet de cordon vers le bas pour libérer rapidement le cordon.
2. Glissez le collier situé en haut du sac en tissu sur le crochet de support du sac situé à l'arrière du crochet du cordon ou à l'arrière de la poignée en anse assemblée.

1. Avec le bout du pied, appuyez sur le déclencheur de poignée placé sur le côté gauche arrière de l'aspirateur. Déplacez la poignée et placez-la à la position désirée. Appuyez de nouveau sur le déclencheur de poignée pour abaisser la poignée au sol afin de nettoyer sous les meubles bas.

Interrupteur

1. L'interrupteur d'alimentation sur les modèles à poignée en boucle est situé sur le côté gauche de l'ensemble de poignée. Appuyez sur l'avant de l'interrupteur pour allumer, appuyez sur l'arrière de l'interrupteur pour éteindre. Ce modèle est équipé d'un commutateur à deux vitesses. Appuyez une fois sur le devant pour une vitesse faible (mode silencieux) et deux fois pour une vitesse élevée.

1. Sur les modèles avec poignée en anse seulement, la rallonge électrique doit être branchée dans le fil en queue de cochon et fixée avec la pièce de verrouillage du cordon. Utilisez une rallonge électrique de type SJT, 16 AWG comme norme minimale.

Réglage de la hauteur de l'aspirateur

1. L'avant de l'aspirateur a un dispositif de réglage qui monte ou baisse la base de l'aspirateur pour convenir au type de tapis. Avec le cordon de l'aspirateur débranché, placez le dispositif de réglage à la position la plus basse pour un nettoyage maximal. Si l'aspirateur est difficile à pousser, déplacez le dispositif de réglage à la hauteur suivante ; répétez la procédure jusqu'à ce que l'aspirateur soit confortable à pousser. Le rouleau-brosse doit toucher le tapis pour un nettoyage efficace.

Pour changer le GODET à poussière et le SAC à secouer

1. Décrochez l'attache du haut du sac. Secouez le sac en tissu pour dégager la poussière qui a adhéré à l'intérieur.
2. Déclenchez les deux loquets en poussant vers le bas sur le loquet et en tirant vers le haut. Soulevez le couvercle et tournez-le vers l'extérieur.
3. Tirez le godet à poussière à l'extérieur du support et videz-le. Inversez les trois dernières étapes pour réinstaller le système de godet à poussière.
4. Glissez le collier de serrage loin du haut du sac.
5. Tournez le verrou à came pour dégager le sac. Prenez le sac par le collet (au bas) et secouez vigoureusement. Réinsérez l'adaptateur de sac dans la pièce de retenue de l'adaptateur de sac.
6. Poussez le collier du sac vers le haut et vers l'avant de façon à ce que l'oreille du pied de positionnement glisse dans la rainure indiquée par une flèche. Tournez le verrou à came pour verrouiller le sac sur le rivet.

Mettez l'interrupteur en position d'arrêt et débranchez le cordon d'alimentation avant de faire l'entretien. Important: Une installation incorrecte du rouleau-brosse ou de la courroie du rouleau-brosse pourrait endommager la moquette ou l'aspirateur.

Comment remplacer une courroie usée

Attention : Les poulies de courroie peuvent devenir chaudes lors d'une utilisation normale. Pour prévenir les brûlures, évitez de toucher la poulie de la courroie lorsque vous effectuez un travail d'entretien sur la courroie d'entraînement.

1. Déclenchez les verrous à cames et retirez la plaque du bas. Tirez la courroie vers le haut pour la tourner à l'extérieur de la poulie du moteur. Soulevez le rouleau-brosse et enlevez la courroie usée. Placez la nouvelle courroie autour du rouleau-brosse. Alignez la poulie du rouleau-brosse avec le guide de la courroie (Fig. 3).
2. Placez les capuchons en caoutchouc (le côté plat contre le capuchon). Alignez les trous et fixez fermement. Alignez les capuchons avec les rainures de la base de l'aspirateur. Poussez le rouleau-brosse dans la base.
3. Placez le côté le plus bas de la courroie dans le guide de la courroie et tirez pour étendre la courroie autour du côté gauche de la poulie du moteur. Faites tourner la poulie pour fixer fermement la courroie dans la rainure. Replacez la plaque du bas et fixez-la fermement avec les verrous à came.

Comment remplacer les bandes de poil usées

1. Enlevez le bouchon de caoutchouc (A) d'une extrémité. Dévissez le contre-écrou (B). Enlevez le bouchon (C) – le palier à douille du cylindre brosseur comprend une rondelle-arbre non illustrée. Enlevez la plaque de retenue du roulement (D). Poussez l'arbre (E) vers l'extrémité opposée. Sortez la bande de poils de brossage (F) avec des pinces. Glissez une nouvelle bande de poils de brossage de même longueur (l'extrémité arrondie en premier). Entrez les glissières de chaque côté de la bande de poils de brossage dans les fentes du cylindre brosseur. Remplacez la deuxième bande sur l'autre extrémité du cylindre brosseur.
2. Remettez en place l'arbre. Alignez les dentelures sur la plaque de retenue de roulement avec la bande de poils de brossage sur les deux extrémités du cylindre brosseur. Réinstallez le reste du cylindre brosseur et fixez-le dans la base (Fig. 2).

Logement du ventilateur transparent

1. Le couvercle transparent facilite l'inspection, le nettoyage et l'entretien du ventilateur. Déclenchez les deux verrous à came et retirez la plaque du bas. Retirez les deux vis pour dégager le couvercle transparent du logement du ventilateur.

Mise en GARDE

Assurez-vous que l'aspirateur est éteint et que le cordon est débranché.

Le sac à secouer ou la tasse de saleté peut être plein

Vérifiez et videz si plein. Reportez-vous aux pages 12 - 13.

Vérifiez s'il y a des débris présents sur le cylindre brosseur

1. Si le sac ou la tasse n'est pas plein, vérifiez la base de l'aspirateur et le cylindre brosseur.
2. Tournez l'aspirateur à l'envers. Coupez les fils avec des ciseaux.
3. Si nécessaire, libérez les verrous et enlevez la plaque de métal inférieure. Enlevez les débris autour du cylindre brosseur.

Comment enlever les obstructions dans la chambre du ventilateur

1. S'il n'y a pas d'obstructions autour du cylindre brosseur, il peut y avoir des débris dans la chambre du ventilateur. Si vous voyez une obstruction, enlevez les deux verrous et retirez la plaque inférieure. Enlevez les deux vis pour libérer le couvercle du ventilateur.
2. Utilisez un cintre pour vous aider à retirer les débris autour du ventilateur, mais n'enlevez pas le ventilateur.

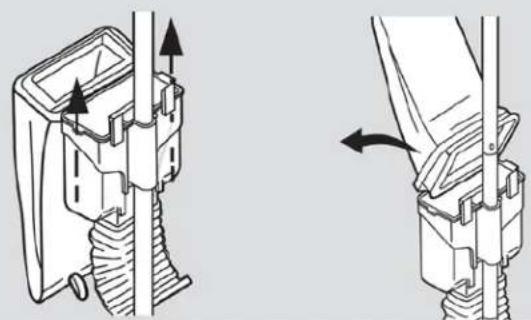

Comment enlever les obstructions dans le soufflet (modèles avec un collecteur de poussière)

1. À l'aide d'un tournevis, enlevez le soufflet de la base de l'aspirateur. Utilisez un outil ou un cintre pour enlever complètement les débris du soufflet pour les débloquer. Replacez le soufflet dans la base de l'aspirateur.

Solution de problèmes

ATTENTION : Débranchez toujours l'aspirateur avant d'en effectuer l'entretien.

Le moteur ne démarre pas

• Mettez l'interrupteur à la position marche.
• Enfoncez la fiche solidement dans la prise de courant.
• Essayez une autre prise de courant.

L'aspirateur ne nettoie pas

• Ajustez le réglage de hauteur de tapis à la position la plus basse.
• Vérifiez s'il y a des blocages qui pourraient restreindre la circulation d'air.
• Vérifiez si la courroie est brisée ou usée et remplacez-la, le cas échéant

L'aspirateur se pousse difficilement

- Ajustez le réglage de hauteur de tapis à la position la plus haute.

Il y a un blocage

- Tous les modèles : Enlevez la plaque de métal inférieure. Vérifiez s'il y a des blocages dans la base et/ou sur le cylindre brosseur.

Il y a une odeur de brûlé

• La courroie peut être endommagée ou quelque chose peut être coincé dans le cylindre brosseur.
• Vérifiez le cylindre brosseur et retirez toute obstruction.
• Remplacez la courroie.

Il y a de la poussière qui sort de l'aspirateur

Modèles avec Sac à secouer :

Assurez-vous que l'agrafe est fixée au sac. Reportez-vous à la page 12-13.
