Caractéristiques techniques	Aspirateur à batterie sans fil, capacité de 50 litres, moteur puissant, filtration HEPA.
Utilisation	Idéal pour le nettoyage des sols durs et des moquettes, utilisation dans les environnements commerciaux et industriels.
Maintenance et réparation	Vérifier régulièrement le filtre et le nettoyer ou le remplacer si nécessaire, entretien de la batterie recommandé.
Sécurité	Utiliser uniquement avec des pièces d'origine, ne pas exposer à l'eau, respecter les consignes de sécurité lors de l'utilisation.
Informations générales	Poids léger pour une maniabilité optimale, garantie constructeur, accessoires inclus pour un nettoyage efficace.

FOIRE AUX QUESTIONS - PF50DC Powr-Flite

Comment puis-je savoir si mon Powr-Flite PF50DC est sous tension ?

Vérifiez que le cordon d'alimentation est correctement branché et que l'interrupteur est en position 'ON'. Si l'appareil ne s'allume pas, essayez une autre prise électrique.

Que faire si mon aspirateur ne aspire pas correctement ?

Vérifiez si le sac à poussière est plein et remplacez-le si nécessaire. Assurez-vous également que le filtre est propre et en bon état. Enfin, vérifiez qu'il n'y a pas d'obstruction dans le tube ou la brosse.

Comment nettoyer le filtre de l'aspirateur ?

Retirez le filtre conformément au manuel d'utilisation. Lavez-le à l'eau tiède sans détergent, laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon Powr-Flite PF50DC fait-il un bruit étrange ?

Des bruits inhabituels peuvent indiquer une obstruction ou un problème avec la brosse. Vérifiez qu'il n'y a pas d'objets coincés et que la brosse fonctionne correctement.

Quelle est la capacité du sac à poussière de l'aspirateur ?

Le sac à poussière du Powr-Flite PF50DC a une capacité de 18 litres.

Comment puis-je changer le sac à poussière ?

Ouvrez le compartiment du sac à poussière, retirez le sac usagé, insérez un nouveau sac en vous assurant qu'il est bien fixé. Refermez le compartiment.

L'aspirateur dégage une odeur désagréable, que faire ?

Cela peut être dû à un sac plein ou à un filtre sale. Remplacez le sac et nettoyez ou remplacez le filtre.

Peut-on utiliser cet aspirateur sur des surfaces humides ?

Non, le Powr-Flite PF50DC est conçu uniquement pour des surfaces sèches. Évitez de l'utiliser sur des surfaces humides pour éviter d'endommager l'appareil.

Comment entretenir mon aspirateur pour prolonger sa durée de vie ?

Assurez-vous de vider régulièrement le sac à poussière, de nettoyer le filtre, de vérifier les brosses et de ne pas surcharger l'aspirateur.

Que faire si le cordon d'alimentation est endommagé ?

Débranchez l'aspirateur immédiatement. Ne tentez pas de réparer le cordon vous-même. Contactez un professionnel ou le service client pour un remplacement.

MODE D'EMPLOI PF50DC Powr-Flite

Protection thermique

Cet aspirateur est équipé d'un thermostat spécial qui le protège en casde surchauffe du moteur. Si l'aspirateur arrête soudainement, actionner le commutateur (bouton marche/arrêt 0) et déconnecter l'aspirateur.

Vérifiez l'aspirateur pour toute source possible de surchauffe comme un sac à poussière plein, un tuyau bloqué ou un filtre entravé. Si ces conditions sont trouvées, les enrayer et attendre au moins 30 minutes avant de tenter de réutiliser l'aspirateur. Après la période de 30 minutes, brancher l'aspirateur et ctionner le commutateur (bouton marche/arrêt (I). Si l'aspirateur ne fonctionne toujours pas, emmenez-le à un Centre de Service Autorisé pour la réparation.

Quand on utilise un appareil électrique, il faut toujours prendre des mesures de sécurité essentielles, dont les suivantes :

LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET ASPIRATEUR

AVERTISSEMENT

Pour réduire les risques d'incendies, de choc électrique ou de blessure :

- N'utilisez pas à l'extérieur ou sur des surfaces mouillées.

- Branchez dans une prise de courant mise à la terre correctement. Voir les instructions de mise à la terre.

- Ne laissez jamais l'aspirateur sans supervision lorsqu'il est

branché. Arrêtez l'interrupteur et débranchez l'appareil lorsque vous ne l'utilisez pas ou avant tout entretien ou nettoyage.

- Éteignez toujours cet aspirateur avant de connecter ou de déconnecter le suceur motorisé.

- Ne permettez pas son utilisation comme jouet. Il faut être particulièrement attentif lorsqu'il est employé par ou près des enfants.

- Utilisez seulement tel que décrit dans ce manuel. Utilisez seulement les accessoires recommandés par le fabricant.

- N'utilisez pas avec une fiche ou un cordon endommagé. Si l'aspirateur ne fonctionne pas correctement ou qu'on l'a laissé tomber, qu'il est endommagé, qu'il a été laissé dehors ou immergé dans l'eau, veuillez le retourner à un centre de service avant de l'utiliser.

- Ne tirez pas le cordon ou ne le transportez pas par le cordon. N'utilisez pas le cordon comme poignée. Ne fermez pas de porte sur un cordon ou ne tirez pas le cordon autour de coins ou bords tranchants. Ne faites pas fonctionner l'aspirateur sur le cordon. Gardez le cordon loin de surfaces chauffées.

- N'utilisez pas de rallonges ou de prises de courant permanent inadéquat.

- Coupez toutes les commandes avant de débrancher.

- Ne débranchez pas en tirant sur le cordon. Pour débrancher, agrippez la fiche et non pas le cordon.

- Ne manipulez pas la fiche ou l'aspirateur avec les mains mouillées.

- Ne mettez pas d'objets dans les ouvertures. N'utilisez pas lorsqu'une ouverture est bloquée; gardez libre de poussière, de peluches, de cheveux et de tout ce qui pourrait réduire la circulation d'air.

- Cet aspirateur crée de l'aspiration et contient un cylindre brosseur rotatif. Gardez les cheveux, les vêtements amples, les doigts et toutes parties du corps loin des ouvertures et des pièces en mouvement.

- Ne placez pas l'aspirateur sur les meubles ou les escaliers car le cylindre brosseur peut provoquer des dommages. Soyez tout particulièrement prudent en nettoyant les escaliers. Placez l'aspirateur sur le sol avec la poignée en position de rangement en utilisant les accessoires.

- Ne ramassez rien de brûlant ou fumant, comme des cigarettes, des allumettes ou des cendres chaudes.

- N'utilisez pas sans sac à poussière et filtre de moteur jetables en place.

- Les poulies à courroie peuvent devenir chaudes pendant l'usage normal. Pour éviter les brûlures, évitez de toucher la poulie à courroie en faisant l'entretien de la courroie d'entraînement.

- Soyez tout particulièrement prudent en nettoyant les escaliers.

- N'utilisez pas l'aspirateur pour ramasser des liquides inflammables ou combustibles, comme de l'essence et ne l'utilisez pas dans des endroits où ces produits sont présents.

- Rangez votre aspirateur à l'intérieur dans un endroit sec et frais.

- Gardez votre aire de travail bien éclairée.

- Débranchez les appareils électroménagers avant de passer l'aspirateur sur eux.

- Faites particulièrement attention lors de l'utilisation de l'aspirateur dans des escaliers.

- AVERTISSEMENT : Ce produit contient des produits chimiques reconnus par l'État de la Californie comme des causes decancer, de malformations congénitales ou d'autres dangers pour la reproduction.

LAVEZ VOS MAINS APRÈS TOUTE MANIPULATION.

CONSERVER CES INSTRUCTIONS

ESPAÑOL

Instructions de mise à la terre

L'appareil doit être mis à la terre. En cas de défaillance ou de panne, la terre fournit un passage de moindre résistance au courant électrique afin de réduire le risque d'électrocution. Cet appareil est doté d'un cordon comportant un conducteur et une fiche de mise à la terre. La fiche doit être introduite dans une prise adéquate bien installée et mise à la terre conformément à tous les codes et ordonnances locaux.

DANGER

Une mauvaise connexion du conducteur de mise à la terre du matériel peut présenter un risque d'électrocution. Vérifier auprès d'un électricien si l'on n'est pas sûr que la prise est correctement mise à la terre. Ne pas modifier la fiche fournie avec l'appareil si elle ne correspond pas à la prise faire monter une nouvelle prise par u électricien qualifié.

Cet appareil est conçu pour fonctionner sur un circuit d'une puissance nominale de 120 volts avec une fiche de mise à la terre semblable à celle qui est illustrée sur la Fig. A. Un adaptateur provisoire qui ressemble à l'adaptateur illustré sur le Fig. B peut être utilisé pour connecter cette fiche à une prise bipolaire, de la façon illustrée, jusqu'à ce qu'une prise correctement mise à la terre, Fig. A, puisse être installée par un électricien qualifié. L'écrou à oreilles rigides de couleur verte ou toute pièce semblable dépassant de l'adaptateur doit être raccordé à une mise à la terre permanente tel un couvercle de boîtier de prise adéquatement mis à la terre. Quand l'adaptateur est utilisé, Fig. C, il doit être maintenu en place par une vis métallique.

Remarque : Au Canada, l'utilisation de l'adaptateur provisoire n'est pas autorisé par le Code électrique canadien.

ESPAÑOL

Prise de mise à la terre

Prise mise à la terre

Grounding pin Fiche avec mise à la terre Caja de enchud

A

Metal screw Vis metallique

Tornillo metalico

Languette pour la vis de mise à la terre

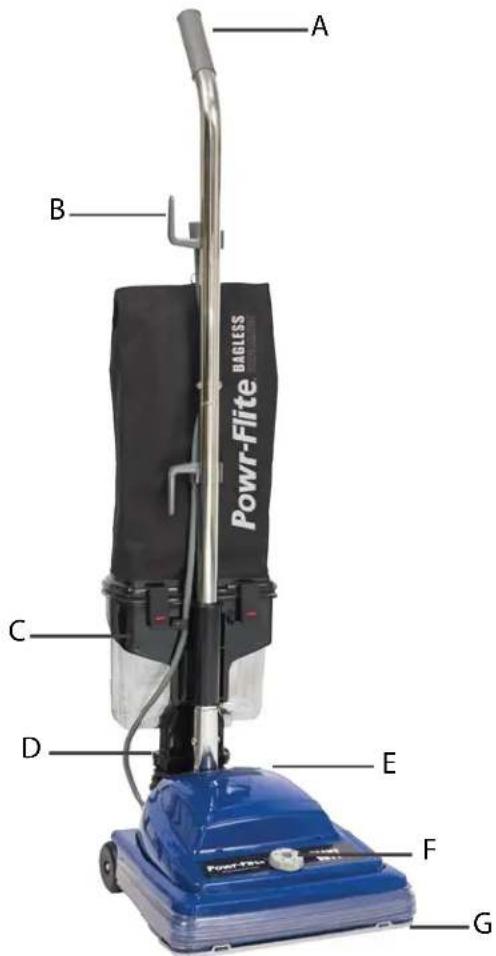

Comment identifier les pièces

Dirt Cup models

Modèles avec collecteurs de poussière Modelos Recipiente de Desechos

A B Powr-Flite BAGLESS C D E F G

A Upper handle

Poignée supérieure Mango superior

Support de cordon supérieur Retén superior del cable

C Dirt cup

Collecteurs de poussière Recipiente de Desechos

D Lower handle

Poignée inférieure Mango inferior

E Power switch

Interrupteur EI interruptor de encender

Bouton d'ajustement de hauteur Perilla de ajuste de altura

Cylindre brousseur / tête d'aspiration Cabeza del cepillo de rodillo / tobera

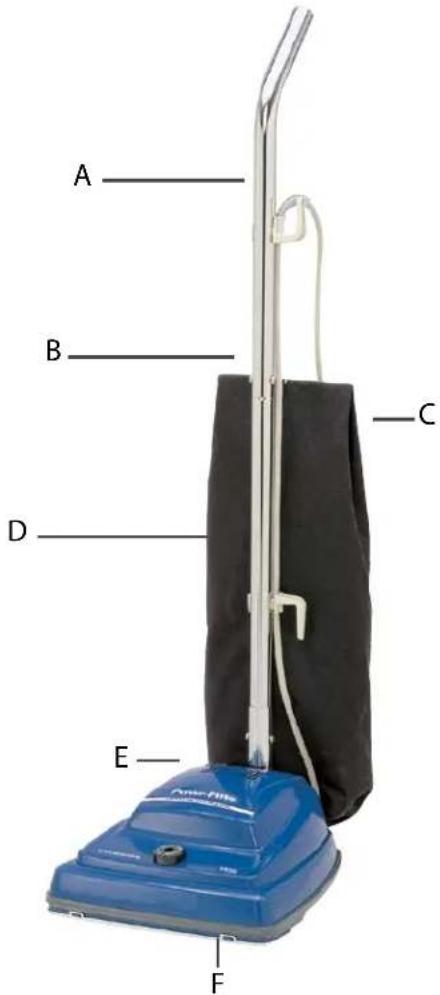

Modèles avec Sacs à poussière Modelos Bolsa para el Polvo

A B C D E F

A Bag support hook

Crochet de support du sac Gancho de soporte de la bolsa

B Bag spring

Ressort du sac Resorte de la b

C Zipper

Fermeture Cremallera

D Cloth bag (disposable bag inside)

Sac de tissu(sac jetable à l'intérieur) Bolsa de tela (bolsa disponible adentro)

Dégagement de poignée Liberación de la agarradera

F Lower bag flange

Bride inférieure du sac Brida inferior de la bolsa

ENGLISH

Comment assembler modèles avec Godet à Poussière

MISE EN GARDE

Assemblez COMPLÈTEMENT l'aspirateur avant de l'utiliser.

- Sortez toutes les pièces de la boîte et identifiez chaque article illustré. Assurez-vous que vous avez toutes les pièces avant de jeter l'emballage.

Sachet d'assemblage

- L'ensemble d'assemblage se trouve avec le guide du propriétaire. L'ensemble contient deux boulons à 2 parties, deux vis, une courroie supplémentaire, un crochet supérieur du cordon, un crochet inférieur du cordon et une agrafe à cordon ainsi qu'une vis.

Assemblage

1. Alignez les trous de vis dans l'adaptateur du soufflet avec l'arrière de la base et resserrez avec deux vis.
2. Soulevez le support du collecteur de poussière. Poussez la poignée inférieure (la plus grosse extrémité vers le bas A) dans le tube (B) du support du collecteur de poussière et dans le connecteur de la poignée (C) à l'arrière de l'aspirateur. Alignez les trous, insérez un boulon en 2 parties et resserrez. Tenez la poignée supérieure (D) de façon à ce qu'elle se recourbe à l'opposé de l'aspirateur. Poussez-la vers le bas au-dessus de la poignée inférieure et fixez-la avec l'autre boulon à 2 parties.
3. Fixez le cordon électrique au support du collecteur de poussière avec l'agrafe à cordon et la vis. Placez l'agrafe sur le cordon électrique et vissez-la à la languette sous le loquet de gauche lorsque vous faites face à l'aspirateur.
4. Tirez sur le ressort du cordon électrique sur le haut vers le haut de la poignée. Insérez la moitié inférieure du ressort dans le crochet supérieur du cordon (Fig. 5).
5. Enclenchez le crochet dans la poignée supérieure.
6. Insérez le cordon d'alimentation dans le crochet inférieur du cordon. Enclenchez celui-ci dans la poignée inférieure. Tirez sur le cordon pour le tendre, mais laissez assez de mou près de la base de façon à ce que le cordon ne soit pas tendu lorsque la poignée est abaissée. Enroulez le cordon autour des deux crochets de cordon et attachez la fiche pour empêcher le déroulement.
7. Glissez l'anneau sur le dessus du sac en tissu dans le support du crochet à l'arrière du crochet supérieur du cordon.

ESPAÑOL

Comment assembler modèles avec Sac a Poussiere Jetable

MISE EN GARDE

Assemblez COMPLÈTEMENT l'aspirateur avant de l'utiliser.

- Sortez toutes les pièces de la boîte et identifiez chaque article illustré. Assurez-vous que vous avez toutes les pièces avant de jeter l'emballage.

Sachet d'assemblage

- Le sachet contient trois boulons à 2 parties, deux vis, le crochet inférieur et supérieur du cordon, une courroie supplémentaire et une tirette double.

Assemblage

1. Glissez la poignée supérieure et la poignée inférieure ensemble de façon à ce que les trous pour les boulons de la poignée soient positionnés comme sur l'illustration détaillée. Insérez un boulon en 2 parties au centre de la poignée et vissez-le. Tenez la poignée assemblée de façon à ce qu'elle se recourbe à l'opposé de l'aspirateur. Placez la poignée inférieure dans le connecteur de la poignée à l'arrière de l'aspirateur. Alignez les trous, insérez l'autre boulon à 2 parties et resserrez-le.

2. Tirez sur le ressort du cordon électrique sur le haut vers le dessus de la poignée. Insérez la moitié inférieure du ressort dans le crochet supérieur du cordon comme illustré. Enclenchez le crochet dans la poignée supérieure (Fig. 4).

3. Insérez le cordon d'alimentation dans le crochet inférieur du cordon. Enclenchez-le dans la poignée inférieure selon la figure (4). Tirez sur le cordon pour le tendre, mais laissez assez de mou près de la base de façon à ce que le cordon ne soit pas tendu lorsque la poignée est abaissée. Enroulez le cordon autour des deux crochets de cordon et attachez la fiche pour empêcher le déroulement. Une torsion vers le bas du crochet du cordon libère celui-ci pour permettre de le retirer rapidement.

Tenez le sac extérieur avec la tirette du côté opposé de la poignée. Alignez les trous à la bordure extérieure du sac et à la base. Fixez avec les deux vis. Enroulez le ressort du sac sur le crochet de support du sac situé à l'arrière de la section de la poignée supérieure.

ESPAÑOL

L'aspirateur vertical est conçu pour être utilisé sur plusieurs types de tapis. N'essayez pas d'utiliser l'aspirateur avec le cylindre brosseur en fonction sur un plancher sans tapis, car le recouvrement de plancher peut être endommagé.

Ajustement de la poignée

• Avec le bout du pied, appuyez sur le déclencheur de poignée placé sur le côté gauche arrière de l'aspirateur. Déplacez la poignée et placez-la à la position désirée.
• Appuyez de nouveau sur le déclencheur de poignée pour abaisser la poignée au sol afin de nettoyer sous les meubles bas.

Réglage de la hauteur de l'aspirateur

Avertissement : Évitez les blessures. Gardez les vêtements amples, les cheveux, les doigts et toutes les autres parties du corps loin des pièces en mouvement (comme la brosse rotative). Arrêtez l'aspirateur et débranchez-le avant de régler la hauteur.

• Après avoir débranché le cordon d'alimentation, ajustez la base à la position la plus haute avec le bouton d'ajustement à cinq positions.
• Branchez l'aspirateur, appuyez sur le commutateur et mettez l'aspirateur en marche. Abaissez le réglage d'une position à la fois jusqu'à ce que vous entendiez les poils toucher le tapis. Vous devriez entendre un changement de son perceptible (Fig. A).

Pour changer le sac à poussière

1. Tirer vers le bas la fermeture éclair.
2. Le Rouleau de printemps de la bobine et le tirer hors de la gorge sac manchon.
3. Nouveau Sac de déploiement.
4. Lieu nouveau sac de la gorge sur le manchon. Roll up resort helicoidal et placez le papier sac dans sac extérieur.

Remarque: Veiller a ce qu'il y absence de plis en haut ou bas de la sac de papier.

Ascenseur, fermeture éclair.

Comment vider le collecteur de poussière

1. Décrochez l'agrafe à partir du haut du sac. Secouez le sac en tissu pour libérer la poussière collée à l'intérieur.
2. Déclenchez les deux loquets en appuyant sur le loquet et en le soulevant vers le haut. Soulevez le couvercle et faites-le pivoter vers l'intérieur.
3. Retirez le collecteur de poussière du support et videz-le. Inversez les étapes pour réinstaller le système du collecteur de poussière.

ESPAÑOL

Cómo operarla

CUIDADO

Bottom metal plate Plaque de métal inférieure Placa de metal de la base
Motor pulley, Poulie du moteur Polea del motor
Fan cover screws Vis du couvercle de ventilateur Tornillos de la tapa del ventilador

FRANÇAIS

Comment entretenir

MISE EN GARDE

Mettez l'interrupteur en position d'arrêt et débranchez le cordon d'alimentation avant de faire l'entretien. Important: Une installation incorrecte du rouleaubrosse ou de la courroie du rouleau-brossepourrait endommager la moquette ou l'aspirateur.

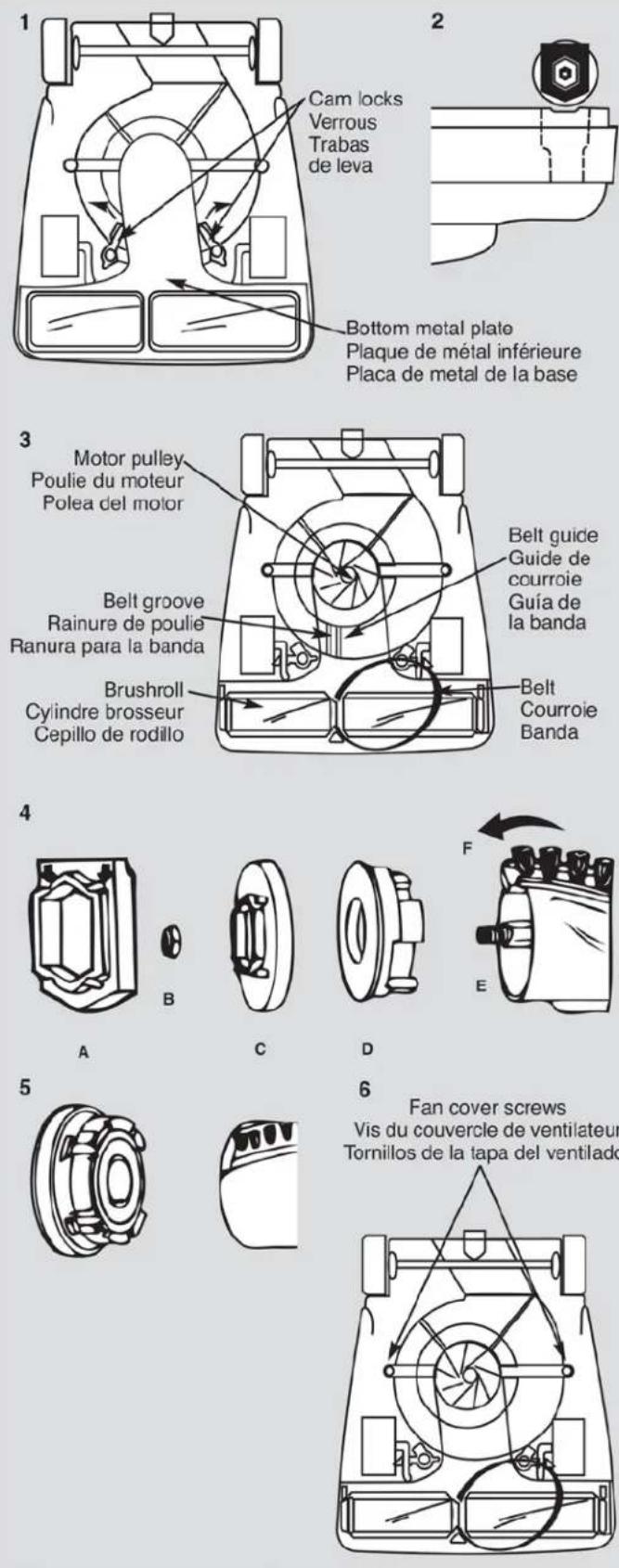

Comment remplacer une courroie usée

Attention : Les poulies de courroie peuvent devenir chaudes lors d'une utilisation normale. Pour prévenir les brûlures, évitez de toucher la poulie de la courroie lorsque vous effectuez un travail d'entretien sur la courroie d'entraînement.

1. Déclenchez les verrous à cames et retirez la plaque du bas. Tirez la courroie vers le haut pour la tourner à l'extérieur de la poulie du moteur. Soulevez le rouleau-brosse et enlevez la courroie usée. Placez la nouvelle courroie autour du rouleau- brosse. Alignez la poulie du rouleau-brosse avec le guide de la courroie (Fig. 3).
2. Placez les capuchons en caoutchouc (le côté plat contre le capuchon). Alignez les trous et fixez fermement. Alignez les capuchons avec les rainures de la base de l'aspirateur. Poussez le rouleau-brosse dans la base.
3. Placez le côté le plus bas de la courroie dans le guide de la courroie et tirez pour étendre la courroie autour du côté gauche de la poulie du moteur. Faites tourner la poulie pour fixer fermement la courroie dans la rainure. Replacez la plaque du bas et fixez-la fermement avec les verrous à came.

Comment remplacer les bandes de poil usées (quelques modes)

1. Enlevez le bouchon de caoutchouc (A) d'une extrémité. Dévissez le contre-écrou (B). Enlevez le bouchon (C) – le palier à douille du cylindre brosseur comprend une rondelle-arbre non illustrée.
   Enlevez la plaque de retenue du roulement (D). Poussez l'arbre (E) vers l'extrémité opposée. Sortez la bande de poils de brossage (F) avec des pinces. Glissez une nouvelle bande de poils de brossage de même longueur (l'extrémité arrondie en premier).
   Entrez les glissières de chaque côté de la bande de poils de brossage dans les fentes du cylindre brosseur. Remplacez la deuxième bande sur l'autre extrémité du cylindre brosseur.

2. Remettez en place l'arbre. Alignez les dentelures sur la plaque de retenue de roulement avec la bande de poils de brossage sur les deux extrémités du cylindre brosseur. Réinstallez le reste du cylindre brosseur et fixez-le dans la base (Fig. 2).

Logement du ventilateur transparent (quelques modes)

1. Le couvercle transparent facilite l'inspection, le nettoyage et l'entretien du ventilateur. Déclenchez les deux verrous à came et retirez la plaque du bas. Retirez les deux vis pour dégager le couvercle transparent du logement du ventilateur.

ESPAÑOL

Comment débloquer l'aspirateur

MISE EN GARDE

Assurez-vous que l'aspirateur est éteint et que le cordon est débranché.

Le sac à poussière est peut-être plein

Vérifiez et remplacez le sac à poussière si celui-ci est plein. Reportez-vous à la page 12.

Vérifiez s'il y a des débris présents sur le cylindre brosseur

1. Si le sac à poussière n'est pas plein, vérifiez la base de l'aspirateur et le cylindre brousseur.
2. Tournez l'aspirateur à l'envers. Coupez les fils avec des ciseaux.
3. Si nécessaire, libérez les verrous et enlevez la plaque de métal inférieure. Enlevez les débris autour du cylindre brosseur.

Comment enlever les obstructions dans la chambre du ventilateur

1. S'il n'y a pas d'obstructions autour du cylindre brosseur, il peut y avoir des débris dans la chambre du ventilateur. Si vous voyez une obstruction, enlevez les deux verrous et retirez la plaque inférieure. Enlevez les deux vis pour libérer le couvercle du ventilateur.
2. Utilisez un cintre pour vous aider à retirer les débris autour du ventilateur, mais n'enlevez pas le ventilateur.

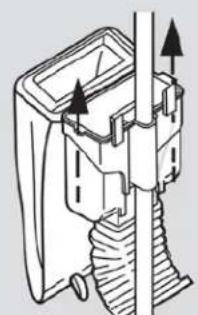

Comment enlever les obstructions dans le soufflet

(Modèles avec un Collecteur de poussière)

1. À l'aide d'un tournevis, enlevez le soufflet de la base de l'aspirateur. Utilisez un outil ou un cintre pour enlever complètement les débris du soufflet pour les débloquer. Replacez le soufflet dans la base de l'aspirateur.

3

Solution de problèmes

ATTENTION : Débranchez toujours l'aspirateur avant d'en effectuer l'entretien.

Le moteur ne démarre pas

• Mettez l'interrupteur à la position marche.
• Enfoncez la fiche solidement dans la prise de courant.
• Essayez une autre prise de courant.

L'aspirateur ne nettoie pas

• Ajustez le réglage de hauteur de tapis à la position la plus basse.
• Vérifiez s'il y a des blocages qui pourraient restreindre la circulation d'air.
• Vérifiez si la courroie est brisée ou usée et remplacez-la, le cas échéant

L'aspirateur se pousse difficilement

- Ajustez le réglage de hauteur de tapis à la position la plus haute.

Il y a un blocage

• Modèle avec Sac à poussière : Retirez le Sac à poussière. Vérifiez la présence de blocages là où le sac est relié au col du sac à poussière et où le sac à poussière se relie au tube de saleté.
• Tous les modèles : Enlevez la plaque de métal inférieure. Vérifiez s'il y a des blocages dans la base et/ou sur le cylindre brosseur.

Il y a une odeur de brûlé

• La courroie peut être endommagée ou quelque chose peut être coincédans le cylindre brosseur.
• Vérifiez le cylindre brosseur et retirez toute obstruction.
• Remplacez la courroie.

Il y a de la poussière qui sort de l'aspirateur

Modèle avec Sac à poussière : Vérifiez que le col du sac en papier jetable est correctement installé à l'intérieur du sac de tissu. Vérifiez si le sac en papier jetable est déchiré.
