HM70R - Lampe de poche Fenix - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe frontale rechargeable
Marque	Fenix
Modèle	HM70R
Dimensions	94,5 x 51 x 46 mm
Poids	206 g (avec batterie et bandeau)
Alimentation	Batterie Li-ion 21700 (incluse) ou 18650 (avec adaptateur ALF-18)
Puissance maximale	1600 lumens
Portée maximale	186 mètres
Autonomie maximale	100 heures (mode faible)
Modes d'éclairage	Blanc (Turbo, Fort, Moyen, Faible), Blanc neutre, Rouge (Moyen, Fort, Flash)
LED	Luminus SST40 (blanc), XP-G2 HE (blanc neutre), deux 2835 (rouge)
Résistance aux chutes	2 mètres
Étanchéité	IP68 (immersion)
Type de charge	USB Type-C (caché), courant de charge 2A
Temps de charge	Environ 4 heures (avec batterie ARB-L21-5000)
Indicateur de batterie	Rouge clignotant (<25%), vert (complètement chargé)
Protection contre la surchauffe	Diminution automatique de la puissance à 65°C
Mémoire de niveau	Mémorise le dernier niveau de sortie
Verrouillage	Appui long 3s pour verrouiller/déverrouiller (indication rouge)
Contenu de la boîte	Lampe frontale, batterie ARB-L21-5000, câble USB Type-C, joint torique de rechange, manuel, carte de garantie
Entretien	Nettoyer les contacts avec un coton-tige imbibé d'alcool
Sécurité	Ne pas diriger la lumière dans les yeux, risque de brûlure en utilisation prolongée

FOIRE AUX QUESTIONS - HM70R Fenix

Quelle est la puissance maximale de la Fenix HM70R ?

La puissance maximale est de 1600 lumens en mode Turbo.

Quel type de batterie utilise la HM70R ?

Elle utilise une batterie Li-ion 21700 (incluse) ou une 18650 avec l'adaptateur ALF-18 fourni.

Combien de temps faut-il pour charger la batterie ?

Le temps de charge est d'environ 4 heures avec la batterie Fenix ARB-L21-5000 et la lampe éteinte.

La lampe est-elle étanche ?

Oui, elle est certifiée IP68, ce qui signifie qu'elle est totalement protégée contre la poussière et peut être immergée dans l'eau.

Quels sont les différents modes d'éclairage ?

Elle propose des modes Blanc (Turbo, Fort, Moyen, Faible), Blanc neutre et Rouge (Moyen, Fort, Flash Rouge).

Comment verrouiller la lampe pour éviter un allumage accidentel ?

Lampe éteinte, appuyez sur l'interrupteur pendant 3 secondes : elle clignote en rouge 3 fois pour indiquer le verrouillage. Pour déverrouiller, refaites la même opération.

La lampe dispose-t-elle d'une protection contre la surchauffe ?

Oui, elle réduit automatiquement la puissance si la température dépasse 65°C pour éviter tout dommage.

Puis-je remplacer la LED si elle est défectueuse ?

Non, la LED n'est pas remplaçable. En fin de vie, la lampe doit être remplacée.

Comment nettoyer les contacts de la lampe ?

Utilisez un coton-tige imbibé d'alcool pour nettoyer les points de contact si la lampe ne s'allume pas ou scintille.

Quelle est l'autonomie en mode Turbo ?

L'autonomie en mode Turbo est de 2 heures (cumulée, avec réduction de puissance due à la température).

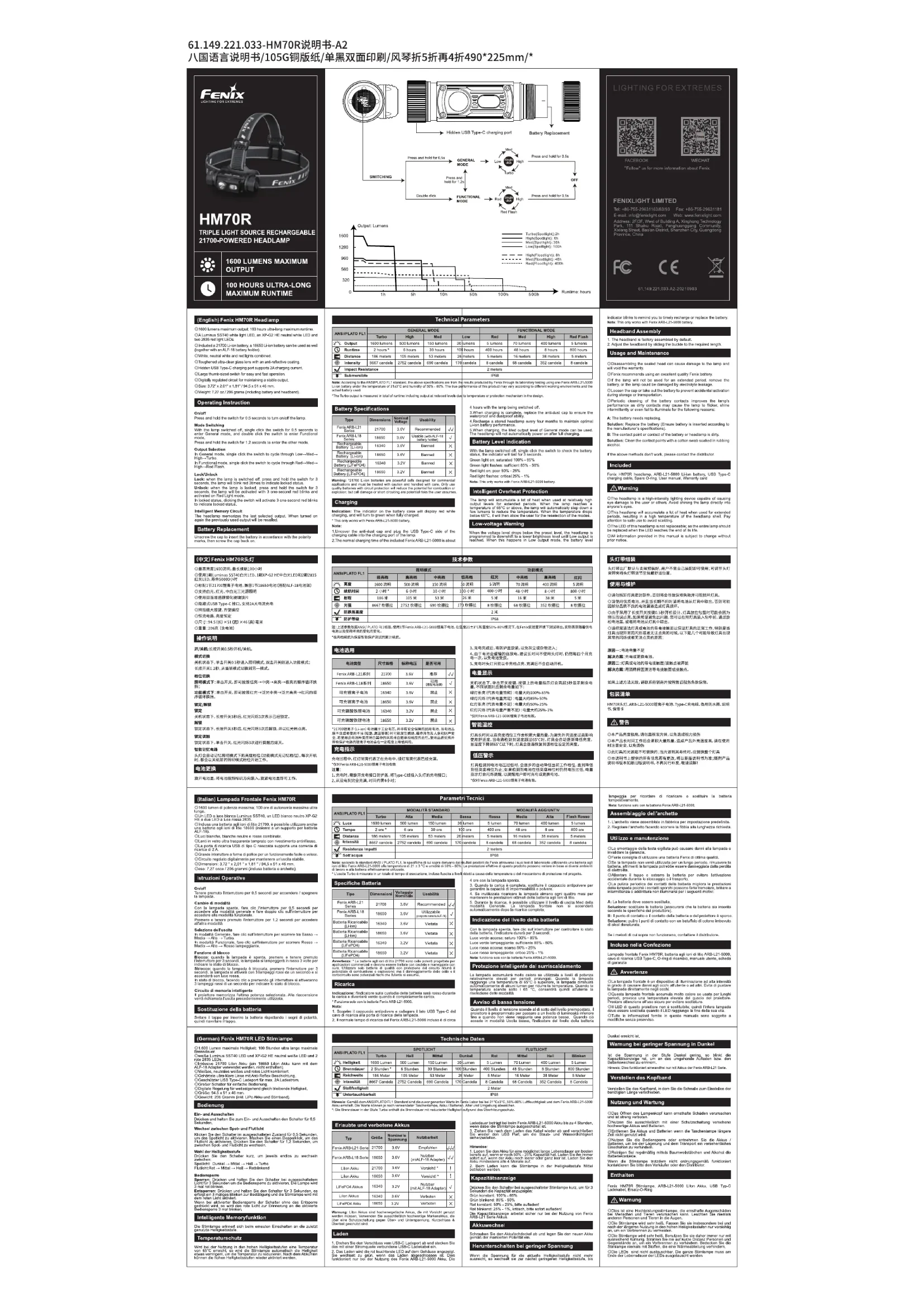

MODE D'EMPLOI HM70R Fenix

©Puissance maximale de 1600 lumens; autonomie maximale ultra-longue de 100 heures.

©Une LED de lumière blanche Luminus SST40, une LED blanche neutre XP-G2 HE et deux LED 2835 de lumière rouge.

©Inclus une batterie Li-ion 21700, une batterie Li-ion 18650 peut également être utilisée (avec le porte-batterie ALF-18).

Lumières blanches, blancs neutres et rouges combinés L'entaille en verre ultra clair trempé avec un revêtement

©Le port de charge USB Type-C caché prend en charge le courant de

charge 2A. ©Large interrupteur pour une utilisation facile et rapide.

○Circuit régulé numériquement pour maintenir une puissance de sortie stable.

◎Dimensions: 94.5 x 51 x 46 mm / 3.72" x 2.01" x 1.81".

Poids: 206 g / 7.27 oz (avec batterie et bandeau).

Marche / arrêt

Appuyez sur l'interrupteur pendant 0,5 seconde pour allumer/éteindre la lampe.

Commutation du mode

Lampe éteinte, simple clic sur l'interrupteur pendant 0,5 seconde pour entrer en mode général, et double-cliquez sur l'interrupteur pour entrer en mode fonctionnel.

Maintenez l'interrupteur enfoncé pendant 1,2 seconde pour accéder à l'autre mode.

Sélection du niveau de sortie

En mode Général, un simple clic sur l'interrupteur pour faire défiler les puissances dans l'ordre Faible→Moyen→Fort→Turbo.

En mode Fonctionne Rouge—Moyen—Fort—Flash Rouge.

Fonction de verrouillage

Verrouiller: Lampe éteinte, appuyez sur l'interrupteur pendant 3 secondes, la lampe clignotera en rouge 3 fois pour indiquer l'état verrouillé.

Déverrouiller: lorsque la lampe est verrouillée, appuyez sur l'interrupteur pendant 3 secondes, la lampe sera activée avec 3

clignotements rouges d'une seconde et activée sur la lumière rouge. En état verrouillé, cliquer ou appuyer sur l'interrupteur activera 3 clignotements rouges d'une seconde pour indiquer l'état verrouillé.

Clignotements rouges d'une seconde pour indiquer total

Circuit de mémoire intelligent

La lampe frontale mémorise le dernier niveau de sortie utilisé. Lorsqu'on la rallume, le dernier niveau de sortie est réactivé.

Paramètres techniques

ANSÉPLATO FL1		MODE GÉNÉRAL				MODE FONCTIONNEL
		Turbo	Fort	Moyen	Faible	Rouge	Moyen	Fort	Flash Rouge
34c	Puissance	1600 lumens	500 lumens	150 lumens	30 lumens	5 lumens	70 lumens	400 lumens	5 lumens
⚫	Autonomie	2 heures *	6 heures	30 heures	100 heures	400 heures	48 heures	8 heures	800 heures
⚪	Portée	186 mètres	105 mètres	53 mètres	26 mètres	5 mètres	16 mètres	38 mètres	5 mètres
⚫	Intensité	8667 candelas	2752 candelas	690 candelas	170 candelas	8 candelas	68 candelas	352 candelas	8 candelas

Résistance aux chûtes		2 mètres
Immersion		IP68

Remarque: selon la norme ANSI/PLATO FL1, les spécifications ci-dessus proviennent des résultats produits par Fenix grâce aux tests de son laboratoire en utilisant le pack batterie Fenix ARB-LP3000 à une température de 21 ± 3 °C et une humidité de 50% à 80%. Les performances réelles de ce produit peuvent varier en fonction des différents environnements de travail et de la batterie utilisée. * L'autonomie en mode Turbo est le temps cumulé de fonctionnement, y compris à puissance réduite en raison de la température ou du système de protection incorporé.

Caractéristiques des batteries

Type	Dimensions	Voltage	Emploi
Fenix ARB-L21 Series	21700	3.6V	Recommandé
Fenix ARB-L18 Series	18650	3.6V	Utilisable (avec le portie batterie Al.F.-18)
Batterie Li-ion	16340	3.6V	Interdit	×
Batterie Li-ion	18650	3.6V	Interdit	×
Batterie (LiFePO4)	16340	3.2V	Interdit	×
Batterie (LiFePO4)	18650	3.2V	Interdit	×

Attention: * Les batteries Li-Ion 21700, conçues pour un usage commercial, sont puissantes et doivent être manipulées avec soin. Utilisez uniquement des batteries de qualité ayant un circuit de protection intégré pour réduire les risques de combustion ou d'explosion, mais les risques de courts-circuits et/ou autres dommages potentiels relèvent de la responsabilité de l'utilisateur.

Remplacement de la batterie

Dévissez le capuchon pour insérer la batterie conformément aux marques de polarité, puis revissez le capuchon.

Rechargement

Indication: L'indicateur sur le boîtier de la batterie s'affiche en rouge pendant la charge et devient vert lorsque elle est terminée.

pendant la charge et devient vert lorsqu'elle est terminée 1. Cale ne fondrière muevus le batterie Enix ARR + 31,5000

Cata helon remarque:

1. Ouvrez le capuchon anti-poussière et branchez-le côté USB Type-C du câble de rechargement dans le port de charge de la lampe.
2. Le temps de charge normal de la Fenix ARB-L21-5000 incluse est d'environ 4 heures avec la l'ense éteinte.
3. Charge terminée, replacez le capuchon anti-poussière pour assurer

l'étanchéité à l'eau et à la poussière.

1. Rechargez une lampe frontale stockée tous les quatre mois pour maintenir les performances optimales de la batterie Li-ion.
2. Lors de la charge, le niveau de sortie Moyen du mode général peut

être utilisé. La lampe frontale ne s'allume pas automatiquement après une charge complète.

Indicateur du niveau de la batterie

Lampe éteinte, cliquez sur l'interrupteur pour vérifier l'état de la batterie. L'indication durera 3 secondes.

Rouge clignotant: 25% - 1%, critique Remarque: cela empêche la batterie de fonctionner ou aux la batterie. Fenix APP L 31, 5000

Protection intelligente contre la surchauffe

La lampe va accumuler une chaleur importante lorsque les puissances élevées sont utilisées durant de longues périodes. Lorsque la lampe atteint la température de 65°C voire au-dessus, elle va diminuer automatiquement sa puissance de quelques lumens pour réduire la température. Lorsque la température sera revenue sous les 65°C, cela permettra à l'utilisateur de resélectionner les modes.

Indication de basse tension

Lorsque le niveau de tension chute en dessous du niveau préréglé, la lampe est programmée pour rétrograder à un niveau de luminosité inférieur jusqu'à ce que le niveau Faible soit atteint. Lorsque cela se

produit au niveau Faible, l'un des indicateurs de niveau de batterie clignote pour vous rappeler de recharger ou de remplacer la batterie en temps opportun.

Remarque: cela ne fonctionne qu'avec la batterie l'Enix ARB-L21-5000.

Assemblage du bandeau

1. Le bandeau est livré avec le réglage usine par défaut
2. Ajustez le bandeau en faisant coulisser la boucle à la longueur requise.

Utilisation et entretien

© Démonter la tête, qui est scellée, de la lampe risque de l'endommager et cela annule la garantie.

© Fenix recommande d'utiliser une batterie Fenix d'excellente qualité

© Si la lampe n'est pas utilisée durant une longue période, retirez la

Car la lampe très pas d'assus avant une longue période, retirez la batterie, car la lampe pourra être endommagée par une fuite d'électrique ou une explosion de la batterie.

- Dévissez le capuchon ou retirez la batterie pour éviter une activation

accidentelle pendant le stockage ou le transport

Le nettoyage régulier des contacts améliore les performances de la

tampe, car des contacts sales peuvent amener celle-ci à vaciller, à s'allumer par intermittence, voir à ne pas s'allumer pour les raisons

Suivre les informations vers de ne pas ouvrir pour les fautes suivantes: Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

Solution: Remplacez la batterie (vérifiez qu'elle est insérée conformément aux instructions du fabricant).

B: Le contact ou le point de contact de la batterie ou de la tête de la

La lampe est sale.

Solution: Nettoyez les points de contact avec un coton-tige imbibé d'alcool.

Si les recommandations ci-dessus ne fonctionnent pas, merci de

contacter votre distributeur agréé.

Contenu

Lampe frontale Fenix HM70B, batterie Li-ion ARB-L 21-5000, câble de

Europe Rentals Porta Film Art, Sistemi Eton Arts 22-1000, USA de rechargement USB Type-C, joint torque de remplacement, manuel d'utilisation, carte de garantie

Avertissement

Cette lampe est un dispositif d'éclairage à haute intensité capable de causer des dommages aux yeux de l'utilisateur ou à d'autres personnes. Évitez de diriger la lumière dans les yeux de quiconque.

Cette lampe accumulera une chaleur élevée lorsqu'elle est utilisée pendant de longues périodes, ce qui entraîne une température élevée de son corps. Faites attention à une utilisation sûre pour éviter les brûlures.

La LED de cette lampe n'est pas remplaçable; donc

être remplacée lorsque la LED atteint la fin de sa vie.

Toutes les informations fournies dans ce manuel sont susceptibles d'être modifiées sans préavis,
