DCD1700NE - Lecteur/enregistreur de cd DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur Super Audio CD
Dimensions (L×H×P)	434 × 121 × 342 mm
Poids	9,0 kg
Alimentation	CA 230 V, 50/60 Hz
Consommation électrique	24 W
Consommation en veille	0,1 W ou moins
Sorties audio analogiques	2 × RCA (stéréo)
Sorties audio numériques	1 × optique, 1 × coaxiale
Formats pris en charge	Super Audio CD, CD, CD-R/RW, DVD-R/RW/+R/+RW, MP3, WMA, AAC, WAV, FLAC, Apple Lossless, AIFF, DSD
Fonctions de lecture	Programmée (20 plages), aléatoire, répétition, recherche directe, mode direct pur
Réglage de luminosité	4 niveaux (y compris extinction)
Minuterie	Lecture différée via minuterie externe
Veille automatique	Après 15 minutes d'inactivité
Télécommande	Oui, modèle RC-1249
Accessoires fournis	Télécommande, 2 piles R03/AAA, câble audio, cordon d'alimentation, guide de démarrage rapide
Nettoyage	Chiffon doux, mouvement du centre vers le bord
Température de fonctionnement	+5°C à +35°C

FOIRE AUX QUESTIONS - DCD1700NE DENON

Comment profiter d'une qualité sonore optimale ?

Activez le mode PURE DIRECT pour couper l'affichage et la sortie numérique, réduisant les bruits parasites.

Comment lire uniquement un dossier spécifique sur un CD de données ?

En mode Arrêt, appuyez sur MODE et sélectionnez Folder Mode. Seuls les fichiers du dossier choisi seront lus.

Comment afficher les informations textuelles d'un Super Audio CD ?

Appuyez sur la touche INFO pendant la lecture pour basculer entre durée, texte et format.

Comment lire la zone multi-canaux d'un Super Audio CD ?

Appuyez sur MODE et réglez sur MULTI. La sortie analogique transmet un mixage réducteur 2 canaux.

Pourquoi l'appareil ne s'allume-t-il pas ?

Vérifiez que le cordon d'alimentation est bien branché et que l'appareil n'est pas en veille. Appuyez sur POWER sur la télécommande ou sur l'appareil.

La télécommande ne fonctionne pas, que faire ?

Remplacez les piles, vérifiez la portée (max 7 m, angle 30°), retirez les obstacles, et évitez une forte lumière sur le capteur.

L'écran n'affiche rien, comment y remédier ?

Appuyez sur DIMMER pour régler la luminosité, ou désactivez le mode PURE DIRECT qui éteint l'écran.

Aucun son n'est émis, pourquoi ?

Vérifiez les connexions, l'amplificateur, et que le mode PURE DIRECT n'est pas activé (il coupe la sortie numérique). La sortie numérique est aussi coupée pour la couche HD des Super Audio CD.

Impossible de lire un disque, message 'No Disc' ou 'Wrong Format' ?

Le disque peut être sale, rayé, inséré à l'envers, non finalisé, ou d'un format non supporté. Nettoyez-le ou utilisez un disque compatible (voir spécifications).

Comment programmer la lecture de plages dans un ordre spécifique ?

En mode Arrêt, appuyez sur PROGRAM, puis sélectionnez les plages avec les touches numériques (jusqu'à 20). Appuyez sur ▶/II pour démarrer.

MODE D'EMPLOI DCD1700NE DENON

Contenu Connexions Lecture Réglages Conseils Annexe

DCD-1700NE

LECTEUR SUPER AUDIO CD

Manuel de l'utilisateur

Panneau avant

nage

Panneau arrière

Télécommande

Accessoires	4
Insertion des piles	5
Portée de la télécommande	5
Nomenclature et fonctions	6
Panneau avant	6
Affichage	8
Panneau arrière	9
Télécommande	10

Connexions

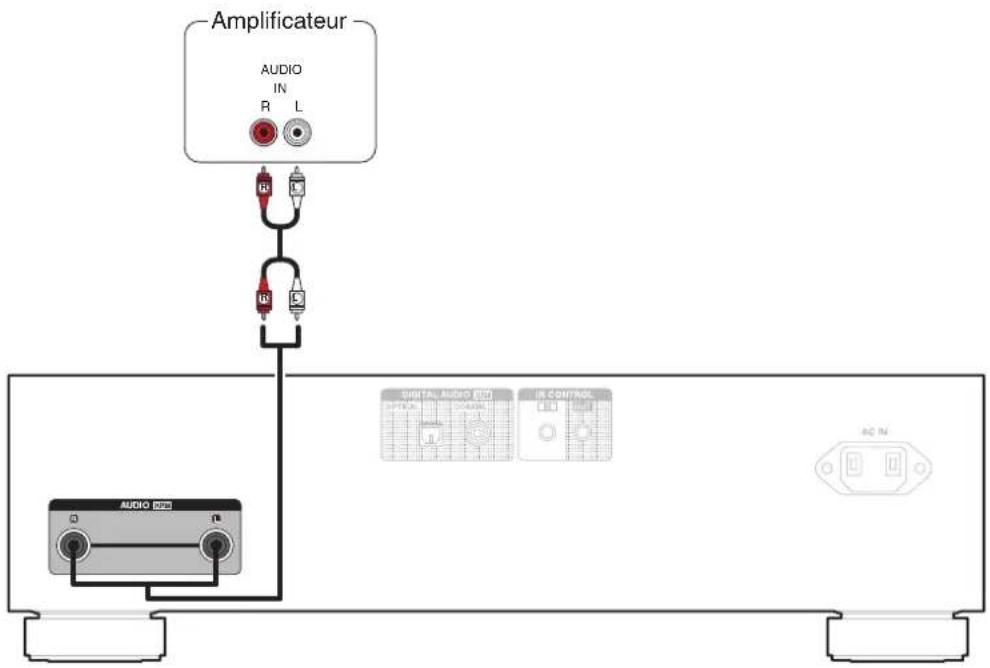

Connexion d’un amplificateur	16

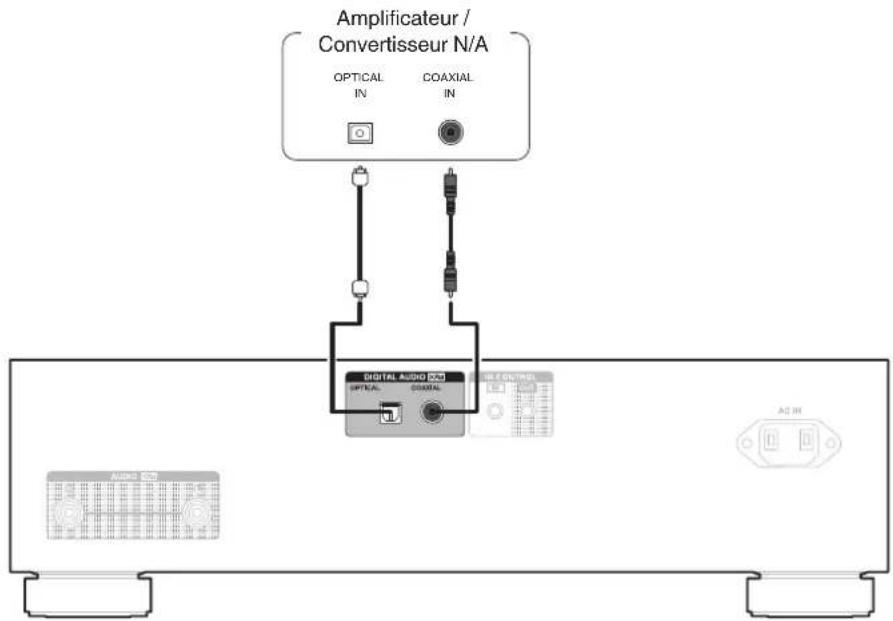

Connexion à un périphérique avec des bornes d’entrée audio numériques	17
Connexion d’un dispositif de commande externe	18

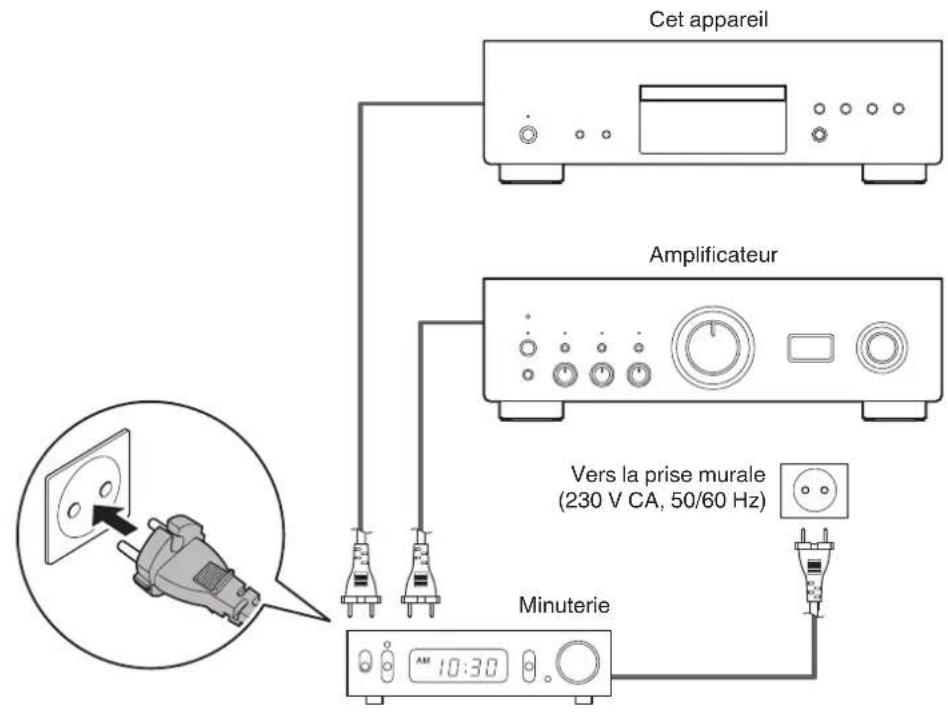

Connexion d’une minuterie	19
Connexion du cordon d’alimentation	20

Lecture

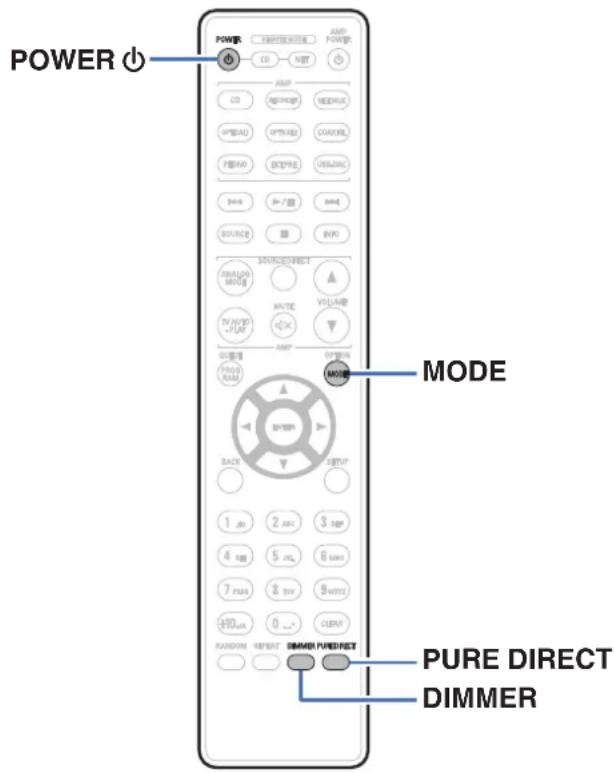

Utilisation basique	22
Mise sous tension	22
Passage de l'alimentation à la veille	22
Sélection de la luminosité de l'affichage	23
Commutation du mode direct pur	23
Réglage de la couche de lecture prioritaire pour les Super Audio CD	24

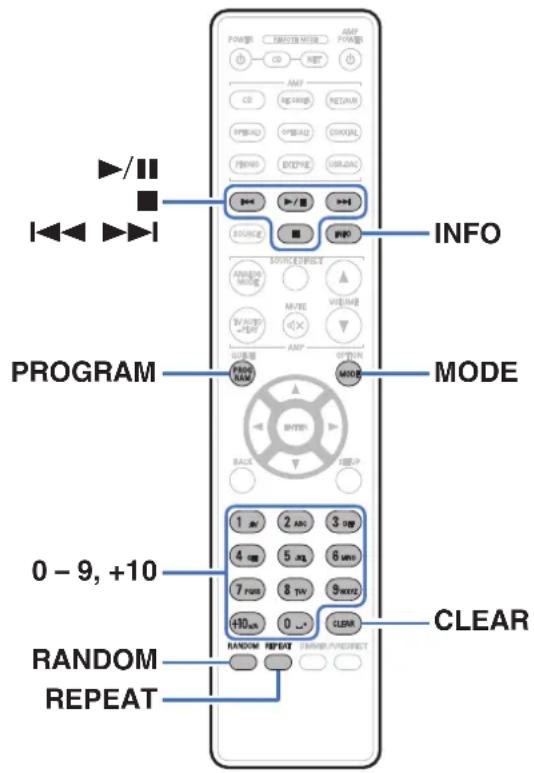

Lecture de CD/Super Audio CD	25
Lecture de CD/Super Audio CD	25
Lecture des plages dans un ordre spécifique (Lecture programmée)	27
Lecture de CD et de DVD de données	29
Lecture de fichiers	30
Utilisation de la fonction de minuterie	32

Panneau avant

nage

Panneau arrière

Télécommande

Réglages

Réglage du mode veille automatique 33

Conseils

Conseils 35

Dépistage des pannes 36

L'alimentation ne se met pas sous/hors tension 37

Les opérations ne peuvent pas être effectuées via la

télécommande 38

L'affichage sur cet appareil n'affiche rien 38

Aucun son n'est émis 39

Le son est interrompu ou on entend des bruits 39

Impossible de lire des disques 40

Annexe

Médias lisibles 41

Disques 41

Ordre de lecture des fichiers musicaux 43

Précautions d'emploi pour les supports 45

Chargement de disques 45

Nettoyage des disques 46

Explication des termes 47

Spécifications 50

Index 53

Panneau avant

nage

Panneau arrière

Télécommande

Nous vous remercions d'avoir acquis cet appareil Denon. Pour un fonctionnement optimal, veuillez lire attentivement ce manuel de l'utilisateur avant de vous servir de l'unité.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	Instructions de sécurité	Précautions d'utilisation des piles	Cordon d'alimentation
Télécommande (RC-1249)	2x Piles R03/AAA	Câble audio

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages Conseils Annexe

Insertion des piles

1 Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

2 Insérez correctement deux piles dans le compartiment à piles comme indiqué.

Piles

3 Remettez le couvercle en place.

Panneau avant

nage

Panneau arrière

Télécommande

Remarque

• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques et qui figurent dans le compartiment à piles.
• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles :

- Ne pas mélanger piles neuves et anciennes.

- Ne pas utiliser deux types de piles différents.

• Ôtez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Environ 7 m 30° 30°

Contenu

Connexions Lecture Réglages Conseils Annexe

Nomenclature et fonctions

Panneau avant

DENON Disc LAYER PURE DIRECT 6789213 4 ▶/II ■ ↔ ↔ 111210

Pour plus de détails, voir la page suivante.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages Conseils Annexe

DENON ⑩ ⑪ ⑯ ⑦ ⑧ ⑨ ③ ① ⑫ ⑫

① Touche d'alimentation ⏻

Elle permet de mettre sous/hors tension l'alimentation. (p. 22)

② Témoin d'alimentation

Il s'allume comme suit en fonction du statut d'alimentation :

• Sous tension : Vert
• Veille : Arrêt • Hors tension : Arrêt

③ Touche DISC LAYER

Permet de basculer sur la couche Super Audio CD. (p. 24)

④ Touche PURE DIRECT Permet de basculer sur le mode direct pur. (p. 23)

⑤ Tiroir du disque

Utilisé pour insérer un disque.

⑥ Touche de lecture/pause (▶/III)

Lit la plage/Met la lecture de la plage en pause.

⑦ Touche Arrêt (■)

Arrête la lecture.

⑧ Touche Saut arrière (I◄◄)

Revient au début de la plage actuelle en cours de lecture.

⑨ Touche Saut avant (▶▶▶)

Lit la plage suivante.

Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (p. 5)

⑪ Affichage

Diverses informations s'affichent ici. (p. 8)

⑫ Touche Ouvrir/Fermer le tiroir (▲)

Utilisée pour ouvrir/fermer le tiroir du disque.

Panneau avant

nage

Panneau arrière

Télécommande

Affichage

SUPER AUDIO CD 1 2 4 5 6 3 TRACK D.MIX PROG RAND TOTAL SING REM L.PCM WMA MP3 L R 8 7 9 10 11

Témoins de média de disque

Affiche le type de disque en cours de lecture.

Témoin du numéro de plage

S'allume lors de l'affichage du numéro de la plage.

③ Témoin de mixage réducteur (D. MIX)

Ce témoin s'allume pendant la lecture d'une zone multi-canaux d'un Super Audio CD.

Témoin de programme (PROG)

S'allume pendant la lecture programmée.

Témoin de lecture aléatoire (RAND)

S'allume pendant la lecture aléatoire.

Témoins d'affichage de la durée

TOTAL REM : s'allume lors de l'affichage de la durée restante pour la lecture de toutes les plages.

SING REM : s'allume lors de l'affichage de la durée restante de la plage en cours de lecture.

⑦ Témoins du mode de lecture

▶ : S'allume pendant la lecture.

II : S'allume pendant la pause.

Témoin de mode de répétition

S'allume pour correspondre aux réglages du mode de répétition.

⑨ Affichage des informations

Affiche différentes informations de durées écoulées ou de lecture (et autres) du disque.

Témoins du format de lecture

S'allume lorsqu'un fichier WAV/MP3/WMA est en cours de lecture.

Témoins du canal de signal de lecture

Le témoin respectif s'allumera en fonction du signal de sortie.

L : avant gauche

R : avant droit

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages Conseils Annexe

Panneau arrière

AUDIO OUT DIGITAL AUDIO OUT OPTICAL COAXIAL IR CONTROL IN OUT AC IN 4 1

Bornes AUDIO OUT

Permettent de connecter les appareils équipés de bornes d'entrée audio analogique ou d'un amplificateur externe. (p. 16)

Utilisée pour connecter un amplificateur ou un convertisseur N/A qui dispose de bornes d'entrée numérique. (p. 17)

Bornes IR CONTROL

Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes. (18) p. 18)

Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 20)

Panneau avant

nage

Panneau arrière

Télécommande

Télécommande

La télécommande fournie avec cet appareil peut contrôler un amplificateur Denon et un lecteur audio réseau.

• "Fonctionnement de l'amplificateur" (p. 13)
• Fonctionnement du lecteur audio réseau (p. 14)

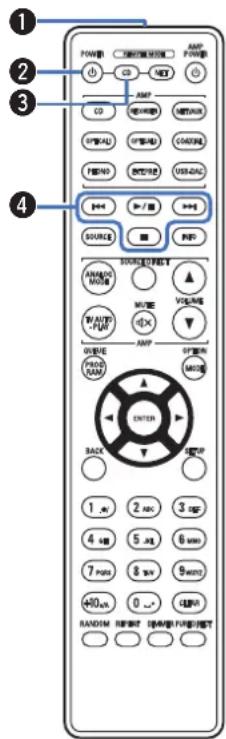

Utilisation de cet appareil

Émetteur infrarouge de télécommande

Il transmet les signaux provenant de la télécommande. (p. 5)

Touche d'alimentation (POWER ⏻)

Ceci permet de mettre sous/hors tension l'alimentation (veille).

Touche de sélection du mode de télécommande (REMOTE MODE CD)

Elle permet de changer le mode de fonctionnement de la télécommande sur CD.

Touches du système

Permettent d'effectuer des opérations associées à la lecture.

- Touche de lecture/pause (▶/III)

Lit la plage/Met la lecture de la plage en pause.

- Touche Saut avant (▶▶▶)

Appuyez sur cette touche pendant la lecture pour lire la piste suivante. (Appuyer et maintenir enfoncé) Avance rapide de la piste.

- Touche Saut arrière (I◄◄)

Appuyez sur cette touche pendant la lecture pour redémarrer la piste en cours ou lire la piste précédente.

(Appuyer et maintenir enfoncé) Retour rapide en arrière de la piste.

- Touche Arrêt (■)

Appuyez sur ce bouton pour arrêter la lecture.

Panneau avant

nage

Panneau arrière

Télécommande

POWER OFF CD AMF CD INTRODUCTION OUTPUT OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING OUTPUTING

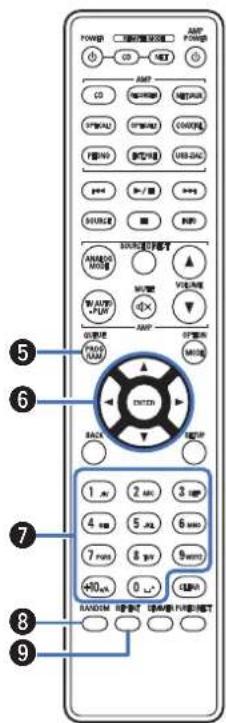

⑤ Touche PROGRAM Permet de définir la lecture programmée. (p. 27) ⑥ Touches curseurs (△▽◀▷) Elles permettent de sélectionner des éléments. ⑦ Touches numériques (0 - 9, +10) Elles permettent de saisir des numéros sur l'appareil. ⑧ Touche RANDOM Permet de passer à la lecture aléatoire. ⑨ Touche REPEAT Permet de passer à la lecture répétée.

Panneau avant

nage

Panneau arrière

Télécommande

POWER 电源 AMP POWER CD COM COMP COM/PRO FIRE USB/DAC SUPPORT MOS AVEN/OFF MAX MINI/OFF MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Max Min10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

10 Touche information (INFO)

Utilisée pour changer les informations sur la plage à l'affichage pendant la lecture.

11 Touche mode

• Permet de changer le mode de lecture. (10 p. 31)
• Cela permet de changer la couche de lecture d'un Super Audio CD.
• Réglage de la couche de lecture prioritaire pour les Super Audio CD (p. 24)
• "Lecture de CD/Super Audio CD" (p. 25)

12 Touche ENTER

Elle permet de déterminer la sélection.

13 Touche CLEAR

Elle permet d'effacer l'enregistrement de programme. (p. 28)

15 Touche PURE DIRECT

Permet de basculer sur le mode direct pur. (p. 23)

14 Touche DIMMER

Elle permet de changer la luminosité de l'affichage. (p. 23)

- Vous ne pouvez pas utiliser les touches SOURCE, BACK et SETUP pour le fonctionnement de cet appareil.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions Lecture Réglages Conseils Annexe

Fonctionnement de l'amplificateur

Un amplificateur Denon peut être utilisé.

① Touches sélection de source d'entrée ② Touche ANALOG MODE ③ Touche SOURCE DIRECT ④ Bouton TV AUTO-PLAY ⑤ Touche d'alimentation (AMP POWER ⏻) ⑥ Touches VOLUME (▲▼) ⑦ Touche MUTE (✉) ⑧ Touche DIMMER

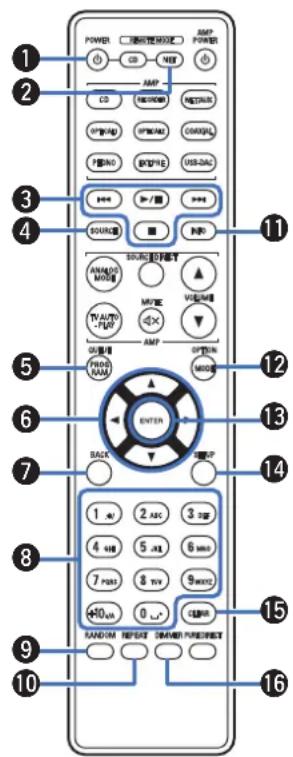

Remarque

- La télécommande peut ne pas fonctionner avec certains produits.

Panneau avant

nage

Panneau arrière

Télécommande

POWER AMP POWER CO WEB CD NEWM OPT/WAP OPT/MAX CANCYPL TANG BOP/HEE USB/DAC SOURING INPUT ANALOG MIME AVENUE TV/AUTO /FUW V/AM MODE PROV NAM ENTER BACK COMP 1 40 2 ABC 3 32P 4 WBE 5 AEA 6 MINI 7 PAST 8 TAV 9 MAXZ ADD MIN 0 L..." CEMER RANDOM RESEARCH DRAMETER PULSEMENT 10 11 12 13 14 15 16

Panneau avant

nage

Panneau arrière

Télécommande

Fonctionnement du lecteur audio réseau

Pour faire fonctionner un lecteur audio réseau Denon, appuyez sur la touche REMOTE MODE NET pour basculer la télécommande en mode de fonctionnement de lecteur audio réseau.

Touche d'alimentation (POWER ⏻) ② Touche de sélection du mode de télécommande (REMOTE MODE NET) ③ Touches du système ④ Touche SOURCE ⑤ Touche QUEUE ⑥ Touches curseurs (△▽◀▶) ⑦ Touche BACK ⑧ Touches alphanumériques (0 - 9, +10) ⑨ Touche RANDOM ⑩ Touche REPEAT ⑪ Touche Information (INFO) ⑫ Touche OPTION (MODE) ⑬ Touche ENTER ⑭ Touche SETUP ⑮ Touche CLEAR ⑯ Touche DIMMER

L'amplificateur peut être utilisé avec les touches de fonctionnement de l'amplificateur même lorsque le mode de la télécommande est NET.

- Lorsque vous l'utilisez, reportez-vous également aux instructions de fonctionnement des autres périphériques.

- La télécommande peut ne pas fonctionner avec certains produits.

Contenu

xions

Chapes Conseils Annexe

Contenu

Connexion d'un amplificateur	16
Connexion à un périphérique avec des bornes d'entrée audio numériques	17
Connexion d'un dispositif de commande externe	18
Connexion d'une minuterie	19
Connexion du cordon d'alimentation	20

Remarque

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Ne groupez pas les cordons d'alimentation avec les câbles de connexion des équipements. Vous risquez de générer un bourdonnement ou du bruit.

Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble audio(fourni)
Câble optique(non fourni)
Câble numérique coaxial(non fourni)

Panneau avant

nage

Panneau arrière

Télécommande

Connexion d'un amplificateur

Utilisez cette connexion pour la lecture audio via un amplificateur.

Amplificateur AUDIO IN R L R R AUDIO IN OUTPUT CONTROL RECONTROL AC IN

Contenu Actions Lecture Régages Conseils Annexe

Connexion à un périphérique avec des bornes d'entrée audio numériques

Vous pouvez profiter de la lecture audio numérique en connectant un amplificateur ou un convertisseur N/A doté d'un connecteur audio numérique à cet appareil.

Amplificateur / Convertisseur N/A OPTICAL IN COAXIAL IN DIGITAL AUDIO OPTICAL DIGITAL AC CONTROL

Remarque

- La sortie audio numérique s'arrête pendant la lecture de la couche HD des Super Audio CD, fichiers DSD et des fichiers ayant une fréquence d'échantillonnage de 32 kHz.

nage

Panneau arrière

Télécommande

Contenu Exions Lecture Régages Conseils Annexe

Connexion d'un dispositif de commande externe

Lorsque cet appareil est installé dans un endroit où les signaux de la télécommande ne peuvent pas atteindre (installation dans un placard, etc.), il peut toujours être contrôlé par la télécommande en connectant un récepteur de télécommande (vendu séparément).

Retransmetteur infrarouge Capteur infrarouge Aux OUT Entrée Sortie Appareil équipé de prises IR CONTROL IN ONTRAL AVOC E CONTROL OUT

Contenu Actions Lecture Régages Conseils Annexe

Connexion d'une minuterie

Cet appareil peut effectuer la lecture via une minuterie lorsqu'un amplificateur et une minuterie sont connectés à cet appareil. ("Utilisation de la fonction de minuterie" (p. 32))

Cet appareil Amplificateur Vers la prise murale (230 V CA, 50/60 Hz) Minuterie 10:30

Contenu

xions

Charges Conseils Annexe

Connexion du cordon d'alimentation

Une fois toutes les connexions effectuées, insérez la fiche d'alimentation dans la prise murale.

Vers la prise murale (CA 230 V, 50/60 Hz) Cordon d'alimentation (fourni)

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions

Réglag

Conseils Annexe

Contenu

Utilisation basique	22
Lecture de CD/Super Audio CD	25
Lecture de CD et de DVD de données	29
Utilisation de la fonction de minuterie	32

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions

Réglag

Conseils Annexes

Utilisation basique

POWER MODE PURE DIRECT DIMMER

Mise sous tension

Appuyez sur ⊙ sur cet appareil pour le mettre sous tension. Le témoin d'alimentation s'allume en vert.

- Appuyez sur POWER ⊙ sur la télécommande pour mettre sous tension à partir du mode veille.

Passage de l'alimentation à la veille

1. Appuyez sur POWER ⏻. L'appareil commute en mode veille.

Remarque

- L'alimentation continue à être fournie à une partie des circuits, même lorsque l'appareil est en mode veille. Lorsque l'appareil reste inutilisé pendant une période prolongée ou pendant les vacances, appuyez sur ⊕ sur l'appareil principal pour mettre l'alimentation hors tension ou débranchez le cordon d'alimentation de la prise secteur.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions

Réglag

Conseils Annexes

Sélection de la luminosité de l'affichage

La luminosité de l'affichage peut être ajustée à l'un des quatre niveaux. La désactivation de l'affichage réduit une source de bruit qui affecte la qualité sonore, vous permettant une lecture de qualité sonore supérieure.

1 Appuyez sur DIMMER.

La luminosité de l'affichage change à chaque fois que vous appuyez sur la touche.

• La luminosité de l'écran est réglée au plus clair par défaut.
• La touche DIMMER permet également de contrôler l'amplificateur intégré PMA-1700NE Denon afin de pouvoir utiliser ce dernier simultanément avec cet appareil. Lorsque les deux appareils ont un paramétrage différent, maintenez enfoncée la touche pendant 2 secondes pour rétablir leur réglage par défaut, puis procédez au réglage souhaité.

Commutation du mode direct pur

Lors de l'utilisation du mode direct pur, l'affichage s'éteint et la sortie numérique s'arrête.

Cela réduit les bruits qui peuvent affecter, par inadvertance, la qualité sonore, permettant une lecture haute qualité.

1 Appuyez sur PURE DIRECT.

L'écran s'éteint, et la lecture directe pure commence.

- Pour désactiver ce mode, appuyez de nouveau sur PURE DIRECT.

• Vous pouvez également changer le mode direct pur en appuyant sur PURE DIRECT sur l'appareil principal.
• En mode direct pur, DIMMER n'est pas opérationnel.
• L'affichage n'est désactivé que pendant la lecture.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions

Réglag

Conseils Annexe

Réglage de la couche de lecture prioritaire pour les super audio CD

La couche en lecture prioritaire lorsque le disque est chargé peut être réglée.

1 Vérifiez qu'aucun disque n'est chargé.

- Si la couche change lorsque le disque est chargé, la couche de lecture bascule sur ce disque, mais le réglage de la couche de lecture prioritaire, quant à lui, ne change pas.

2 Appuyez sur mode pour changer la couche que vous souhaitez régler.

STEREO (Défaut) :	Lecture de la zone 2-canaux de Super Audio CD.
MULTI :	Lecture de la zone multi-canal de Super Audio CD.La sortie analogique de cet appareil transmet un signal 2-canaux réduit par mixage.
CD :	Lecture de la couche CD de Super Audio CD.

• La couche de lecture peut également être changée en appuyant sur DISC LAYER sur l'appareil principal.
• Lorsqu'un disque est chargé après le réglage, le contenu enregistré sur la couche de l'ensemble s'affiche.
• Si un disque sans réglage de couche en lecture prioritaire est chargé, le contenu enregistré sur l'autre couche s'affiche automatiquement.
• Ce réglage est stocké dans la mémoire et ne peut pas être effacé lorsque le tiroir du disque est ouvert ou fermé ou que l'alimentation est mise hors tension. Pour modifier ce réglage, répétez la procédure ci-dessus.
• La couche de lecture prioritaire ne peut pas être réglée lorsqu'un disque est inséré ou que l'option "Open" apparaît sur l'affichage.
• Si la zone et la couche n'ont pas été réglées pour un disque, l'ordre de lecture prioritaire est le suivant :

① STEREO ② MULTI ③ CD

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions

are

eils Annexe

Lecture de cd/super audio CD

POWER AMF POWER CD NET AMP HD/WRB REDAIR SPEAG SPEAG COLDUP PENG EXPONE USB/DAC INFO ROUND INFO AVENIX MODE AVENIX MODE MOORE MOORE MODE TO FLOWER AUTO AUTO MODE PROGRAM BACK LOOP 1 2 ABC 3 DRY 4 5 6 MWH 7 8 TIV 9 WOOD 400A 0 ... CLEAR 0 - 9, +10 RANDOM REPEAT RANDOM REPEAT ORDER/PREFIX

Panneau avant

nage

Panneau arrière

Télécommande

Lecture de cd/super audio CD

1. Insérez un disque. (p. 45) - Appuyez sur ▲ sur l'appareil pour ouvrir/fermer le tiroir du disque. 2. Lors de la lecture d'un Super Audio CD, appuyez sur MODE pour régler la couche de lecture. (p. 24) 3. Appuyez sur ▶/II. Le témoin ▶ s'allume sur l'affichage. La lecture débute.

Remarque

• Ne placez aucun objet étranger sur le tiroir du disque de l'appareil. Vous risquez d'endommager l'appareil.
• Ne tentez pas de fermer le tiroir en le poussant lorsque l'appareil n'est pas sous tension. Vous risquez d'endommager l'appareil.

Contenu

Connexions

eils Annexe

Touches de commande Fonction

▶/II	Lecture / Pause
■	Arrêt
|◀◀▶▶|	Passer à la plage précédente/Passer à la plage suivante(Maintenir enfoncé) Retour rapide/Avance rapide
0 - 9, +10 Sélection d'une plage
RANDOM Lecture aléatoire
REPEAT	Lecture répétéeCommutation entre la répétition de toutes les plages, d'une seule plage et l'arrêt de la répétition.
INFO	Passage à l'affichage de la duréeLe passage entre la durée écoulée de la plage actuelle, la durée restante de la plage actuelle et la durée restante de toutes les plages.L'heure affichée sur cet appareil peut être différente de l'heure réelle, car elle est calculée en arrondissant à la seconde la plus proche.Les informations textuelles enregistrées sur le CD Super Audio s'affichent à l'écran.

Changement de l'affichage

Appuyez sur INFO.

Affiche le texte et les informations de durée stockés sur le média.

• Les informations de texte s'affichent uniquement pour Super Audio CD.
• Les caractères peuvent être affichés comme suit :

ABCDEFGHIJKLMNOPQRSTUVWXYZ

abcdefghijklmnopqrstuvwxyz

0123456789

!" # \$ % & :; < > ? @ [ ] _ ` { } \~ ^ ' ( ) * +, -. / =

Disques qui peuvent être lus

- Voir "Disques". (p. 41)

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions

Réglag

Conseils Annexe

■ Lecture d'une plage spécifique (Recherche directe)

1 Utilisez les touches 0 - 9, +10 pour sélectionner les plages.

Exemple

Piste 4 :

Appuyez sur le chiffre 4 pour sélectionner la plage 4.

Piste 12 :

Appuyez sur les chiffres +10 et 2 de manière consécutive pour sélectionner la plage 12.

Lecture des plages dans un ordre spécifique (lecture programmée)

Vous pouvez programmer jusqu'à 20 plages.

1 En mode Arrêt, appuyez sur PROGRAM. Le témoin de programme s'allume sur l'affichage.

2 Utilisez 0 – 9 et +10 pour sélectionner des pistes. [Exemple] Pour programmer la lecture des pistes 3 et 12 dans cet ordre, appuyez successivement sur 3, +10 et 2.

Appuyez sur ▶/II. La lecture démarre dans l'ordre programmé.

- Si vous appuyez sur REPEAT pendant la lecture programmée, les plages sont lues de manière répétée dans l'ordre programmé.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions

are

eils Annexe

Vérification de l'ordre des plages programmées

En mode Arrêt, appuyez sur ▶▶▶.

À chaque pression sur la touche, les numéros des plages sont affichés dans l'ordre de leur programmation.

Pour effacer la dernière plage programmée

En mode Arrêt, appuyez sur CLEAR.

À chaque pression sur la touche, la dernière plage programmée est effacée.

Suppression de toutes les plages programmées

En mode Arrêt, appuyez sur PROGRAM.

Panneau avant

nage

Panneau arrière

Télécommande

Lecture de CD et de DVD de données

POWER INTRODUCTION AMF POWER CD MODE OFF RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO CASEDIN 0.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

• Cette section explique comment lire des fichiers musicaux qui sont enregistrés sur un CD-R/-RW ou DVD-R/-RW/+R/+RW.
• Sur Internet, de nombreux sites de distribution permettent de télécharger des fichiers musicaux au format MP3 ou WMA (Windows Media® Audio). Les fichiers audio téléchargés sur ces sites peuvent être stockés sur des disques CD-R/-RW ou DVD-R/-RW/+R/+RW et lus sur cet appareil.
• Les types de format audio et les caractéristiques de lecture pris en charge par cet appareil sont les suivants. Voir "Fichiers exécutables" pour plus de détails. (p. 42)

• MP3 • WMA • AAC • WAV • FLAC • Apple Lossless • AIFF • DSD

Remarque

• Les fichiers protégés par des droits d'auteur ne peuvent pas être lus.
• En fonction du logiciel utilisé pour graver et en fonction d'autres éléments, certains fichiers peuvent ne pas être lus ou affichés correctement.

"Windows Media" et "Windows" sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions

Réglag

Conseils Annexe

Lecture de fichiers

1 Chargez un CD-R/-RW ou DVD-R/-RW/+R/+RW contenant des fichiers musicaux dans le tiroir du disque. (p. 45) - Appuyez sur ▲ sur l'appareil pour ouvrir/fermer le tiroir du disque. 2 Utilisez △▽◀ pour sélectionner le dossier à lire, puis appuyez sur ENTER. 3 Utilisez △▽ pour sélectionner le fichier à lire, puis appuyez sur ENTER. La lecture débute.

Touches de commande Fonction
▶/II	Lecture / Pause
■	Arrêt
◀◀▶▶	Passer à la plage précédente/Passer à la plage suivante(Maintenir enfoncé) Retour rapide/Avance rapide
◀	Passage à un niveau supérieur dans l'arborescence
△ ▽	Sélectionnez la plage
ENTER Entrez l'élément sélectionné / Lecture
MODE Sélectionnez la plage de lecture
RANDOM Lecture aléatoire
REPEAT	Lecture répétée• Commutation entre la répétition de toutes les plages, d'une seule plage et l'arrêt de la répétition.
INFO	Basculez l'affichage entre la durée de lecture écoulée, les informations de texte enregistrées dans le fichier et le format de fichier.

- Pour lire un autre fichier pendant la lecture à partir d'un CD-R/-RW ou DVD-R/-RW/+R/+RW, appuyez sur ◀ pour afficher l'arborescence, △▽ pour sélectionner le fichier à lire, puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions

Réglag

Conseils Annexes

Changement de l'affichage

Lors de la lecture, appuyez sur INFO.

• Basculez l'affichage entre la durée de lecture écoulée, les informations de texte enregistrées dans le fichier et le format de fichier.
• Si un fichier ne prend pas en charge les informations de texte ou si aucune information de piste n'est enregistrée, le nom du fichier s'affiche.
• Les caractères peuvent être affichés comme suit :

ABCDEFGHIJKLMNOPQRSTUVWXYZ

abcdefghijklmnopqrstuvwxyz

0123456789

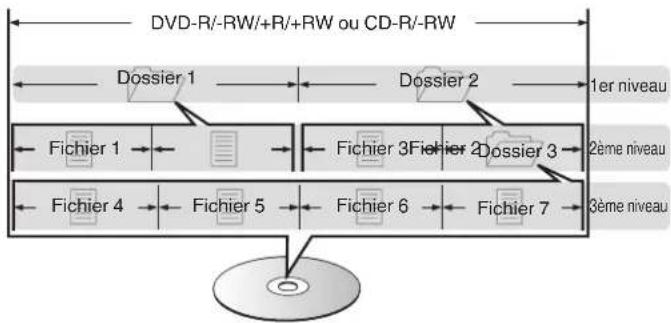

- Les numéros de fichier et de dossier sont automatiquement définis quand le disque est chargé.

Fichiers qui peuvent être lus

- Voir "Fichiers exécutables". (p. 42)

Changement de la plage de lecture

En mode Arrêt, appuyez sur MODE.

La plage de lecture d'une piste peut être définie.

Folder Mode :

Tous les fichiers du dossier sélectionné sont lus.

All Mode : Tous les fichiers du disque sont lus.

- La hiérarchie des dossiers ne s'affiche pas lorsque "All Mode" est défini comme plage de lecture.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions

Réglag

Conseils Annexes

Utilisation de la fonction de minuterie

1. Mettez en marche les composants connectés. (p. 19) 2. Commutez la fonction de l'amplificateur pour que l'entrée se fasse à partir de l'appareil connecté. 3. Appuyez sur la touche MODE de la télécommande pendant 5 secondes ou plus pour activer la fonction de lecture par minuterie.

"Timer Play On" apparaît sur l'affichage.

• En appuyant sur la touche MODE de la télécommande pendant 5 secondes ou plus, vous activez ou désactivez la fonction de lecture par minuterie.
• "Timer Play On" et "Timer Play Off" ne s'affichent à l'écran que lorsque la fonction de lecture par minuterie est activée ou désactivée.

4 Chargez un disque. 5 Réglez la minuterie audio aux heures souhaitées.

- Reportez-vous au manuel de l'Utilisateur pour la minuterie audio.

6 Mettez la minuterie sous tension.

• Les composants connectés à la minuterie s'éteignent.
• Lorsque l'heure sélectionnée est atteinte, les différents composants se mettent en marche automatiquement et la lecture débute à la première piste.

- La minuterie ne prend pas en charge la lecture aléatoire ou la lecture programmée.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions Lecture

Conseils Annexe

Réglage du mode veille automatique

Lorsque le mode veille automatique est activé, si l'appareil reste à l'état arrêté et qu'aucune opération n'est effectuée pendant environ 15 minutes, l'appareil bascule automatiquement en mode veille.

Cette fonction est activée par défaut.

1 Appuyez sur POWER ⊙ pendant au moins 5 secondes pour l'allumer et l'éteindre.

L'affichage change comme suit chaque fois qu'il est allumé et éteint.

• Lorsque le mode veille automatique est activé : "Auto STBY On" est affiché.
• Lorsque le mode veille automatique est désactivé : "Auto STBY Off" est affiché.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions Lecture Réglages

Annexe

Conseils

Je souhaite profiter d'un audio de sortie analogique à une qualité supérieure 35

Je souhaite lire uniquement le dossier spécifié 35

Je souhaite afficher le texte Super Audio CD 35

Je souhaite lire la zone multi-canaux pendant la lecture d'un Super Audio CD 35

Je souhaite lire toutes les plages d'un DVD-R/-RW/+R/+RW ou CD-R/-RW de manière aléatoire 35

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 37

Les opérations ne peuvent pas être effectuées via la télécommande 38

L'affichage sur cet appareil n'affiche rien 38

Aucun son n'est émis 39

Le son est interrompu ou on entend des bruits 39

Impossible de lire des disques 40

Panneau avant

Affichage

Panneau arrière

Télécommande

Index

Contenu

Connexions Lecture Réglages

Annexe

Conseils

Je souhaite profiter d'un audio de sortie analogique à une qualité supérieure

- Réglez direct pur pour mettre hors tension la sortie numérique et l'affichage. (p. 23)

Je souhaite lire uniquement le dossier spécifié

- La touche MODE sert à définir la plage de lecture sur "Folder Mode". (1-9 p. 31)

Je souhaite afficher le texte Super Audio CD

- Cet appareil prend en charge le texte Super Audio CD. Appuyez sur la touche INFO pour basculer sur les informations d'affichage. (17 p. 26)

Je souhaite lire la zone multi-canaux pendant la lecture d'un Super Audio CD

- Cet appareil peut effectuer une lecture audio multi-canaux en réalisant un mixage réducteur sur deux canaux. Appuyez sur la touche MODE et réglez "MULTI". (P. 24)

Je souhaite lire toutes les plages d'un DVD-R/-RW/+R/+RW ou CD-R/-RW de manière aléatoire

- La lecture aléatoire peut être réglée en appuyant sur la touche MODE et en définissant "All Mode" comme mode de lecture avant la lecture. (p. 31)

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions Lecture Réglages

Annexe

Dépistage des pannes

Si un problème se produit, vérifiez d'abord les points suivants :

1. Les connexions sont-elles correctes ?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement ?

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section.

Si les symptômes ne correspondent pas à l'un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin où vous avez acheté cet appareil.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages

Annexe

L'appareil n'est pas allumé.

• Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. (p. 20)
• Cet appareil est en mode veille. Appuyez sur la touche POWER ⊙ sur la télécommande. (☎ p. 22)

L'appareil se met automatiquement hors tension.

- Le mode veille automatique est activé. Le mode veille automatique s'active si pendant 15 minutes aucune opération n'est effectuée. Pour désactiver le mode veille automatique, maintenez enfoncée la touche POWER ⏻ de la télécommande pendant plus de 5 secondes lorsque le mode veille automatique est activé. (17 p. 33)

À la mise sous tension, le témoin d'alimentation affiche un clignotement long et trois courts en rouge.

- Appuyez sur la touche Φ de l'unité principale pour couper le courant, puis remettez le courant. Si le témoin d'alimentation clignote à nouveau, le circuit de cet appareil est en panne. Débranchez le cordon d'alimentation et contactez notre centre de service client.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages

Annexe

Les opérations ne peuvent pas être effectuées via la télécommande.

• Les piles sont usées. Remplacez-les par des piles neuves. (p. 5)
• Faites fonctionner la télécommande à une distance d'environ 7 m de cet appareil et à un angle de.
• Retirez tout obstacle se trouvant entre cet appareil et la télécommande.
• Insérez les piles en respectant la polarité indiquée par les repères et . (p. 5)
• Le capteur de télécommande de l'appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.
• Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet appareil.

L'écran est éteint.

• Appuyez sur la touche DIMMER et modifiez le réglage pour qu'il ne soit pas désactivé. (p. 23)
• Le fait d'activer le mode direct pur éteint l'écran. Appuyez sur la touche PURE DIRECT de l'appareil principal pour désactiver le mode direct pur. (p. 23)

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages

Annexe

Aucun son n'est émis. ou le son est anormal.

• Vérifiez les connexions de tous les appareils. (p. 15)
• Insérez complètement les câbles de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées. • Vérifiez l'état des câbles.
• Vérifiez les fonctions et les commandes de l'amplificateur et réglez-les si nécessaire.

- Lorsque le mode direct pur est activé, la sortie audio numérique s'arrête. Réglez le mode direct pur sur désactivé pour produire de l'audio numérique. (12 p. 23)

- La sortie audio numérique s'arrête pendant la lecture de la couche HD des Super Audio CD, fichiers DSD et des fichiers ayant une fréquence d'échantillonnage de 32 kHz.

Pendant la lecture d'un cd-r/cd-rw/dvd-r/dvd-rw/dvd+r/dvd+rw, le son est interrompu de temps à autre.

• Le son peut sauter pendant la lecture d'un CD-R/CD-RW contenant une source audio haute résolution.
• Ceci peut être dû à des conditions d'enregistrement médiocres ou le disque lui-même est peut-être de mauvaise qualité. Utilisez un disque correctement enregistré.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages

Annexe

Impossible de lire des disques

Lecture impossible lorsque vous appuyez sur la touche de lecture ou lecture erronée d'une partie du disque.

- Le disque est sale ou rayé. Nettoyez le disque ou insérez un disque différent. (p. 46)

Impossible de lire des CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/DVD+RW.

• Les disques ne peuvent pas être lus s'ils n'ont pas été finalisés. Utilisez un disque finalisé. (p. 41)
• Ceci peut être dû à des conditions d'enregistrement médiocres ou le disque lui-même est peut-être de mauvaise qualité. Utilisez un disque correctement enregistré.
• Les fichiers sont créés à un format qui n'est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil. (12 p. 42)

"No Disc" s'affiche.

• "No Disc" s'affiche si le disque est chargé à l'envers, lorsque le disque inséré ne peut pas être lu car il n'est pas compatible avec cet appareil, s'il est sale ou rayé. Vérifiez le disque. (10 p. 45) "System Error" s'affiche.
• "System Error" s'affiche lorsqu'une erreur non provoquée par un disque, un format, etc. se produit. Contactez notre centre de service à la clientèle.

"Wrong Format" s'affiche.

- "Wrong Format" s'affiche pour les fichiers créés dans un format qui n'est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil. (p. 42)

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions Lecture Réglages Conseils

Médias lisibles

Disques

Médias lisibles
Super Audio CD
CD
CD-R
CD-RW
DVD-R/-RW/+R/+RW

Remarque

• Certains disques et certains formats d'enregistrements ne peuvent pas être lus.
• Les disques non finalisés ne peuvent pas être lus.

Super audio CD

Il existe trois types de Super Audio CD :

① Disque simple couche Super Audio CD doté uniquement d'une couche HD. ② Disque double couche Super Audio CD avec deux couches HD. Permet une lecture prolongée à une qualité audio élevée.

③ Disque hybride

Super Audio CD double couche, composé d'une couche HD et d'une couche CD.

Les signaux de la couche CD peuvent être lus par un lecteur CD normal.

Types de Super Audio CD Disque simple couche Disque double couche Disque hybride Couche HD Couche HD Couche CD Couche HD

La couche HD est une couche de signaux de haute densité des Super Audio CD.

La couche CD est la couche des signaux lisibles sur un lecteur CD normal.

- Lorsque "MULTI" est sélectionné, l'audio réduit par mélange est transmis aux canaux L et R.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages Conseils

■ Formats compatibles

	Fréquence d'échantillonnage Débit Longueur en bits			Disques lisibles			Extension
				CD-R/CD-RW	DVD-R/DVD-RW	DVD+R/DVD+RW
MP3 32/44,1/48 kHz 32 – 320 kbps -				√ √	√		.mp3
WMA 32/44,1/48 kHz 48 – 320 kbps -				√ √	√		.wma
AAC 32/44,1/48 kHz 16 – 320 kbps -				√ √	√		.aac/.m4a
WAV	32/44,1/48/88,2/96/176,4/192 kHz	- 16/24 bits		*2	√	√	.wav
FLAC	32/44,1/48/88,2/96/176,4/192 kHz	- 16/24 bits		*2	√	√	.flac
Apple Lossless*1	32/44,1/48/88,2/96 kHz	- 16/24 bits		*2	√	√	.m4a
AIFF	32/44,1/48/88,2/96/176,4/192 kHz	- 16/24 bits		*2	√	√	.aif/.aiff
DSD 2,8/5,6 MHz - 1 bit –					√	√	.dsf/.diff

*1 Copyright [2012] [D&M Holdings. Inc.] Sous licence de la licence Apache, Version 2.0 (la "License"). Vous ne pouvez utiliser ce fichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à l'adresse http://www.apache.org/licenses/LICENSE-2.0 *2 Cet élément ne peut être utilisé que pour lire des fichiers avec une fréquence d'échantillonnage de 32/44,1/48 kHz.

Nombre maximal de fichiers et de dossiers lisibles

Nombre maximal de dossiers : 1 000

Nombre maximal de fichiers par dossier : 2 000

Panneau avant

Affichage

Panneau arrière

Télécommande

Index

Remarque

• Veillez à donner l'extension aux fichiers. Les fichiers avec d'autres extensions ou sans extension ne peuvent être lus.
• Vos enregistrements ne doivent être utilisés que dans un but personnel et ne doivent pas être utilisés dans d'autres objectifs sans le consentement du détenteur des droits tel que le prévoient les lois sur le copyright.

- Seuls les fichiers musicaux dont les droits d'auteurs ne sont pas protégés peuvent être lus sur cet appareil.

- Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.

- Le nombre maximal de fichiers et de dossiers pouvant être lus diffère en fonction de conditions telles que la longueur du nom de fichier ou du nom de dossier, ou le nombre de niveaux dans la hiérarchie des dossiers.

Ordre de lecture des fichiers musicaux

Quand il y a plusieurs dossiers contenant des fichiers musicaux, l'ordre de lecture des dossiers est réglé automatiquement lorsque l'appareil lit le média. Les fichiers de chaque dossier sont affichés dans l'ordre dans lequel ils ont été enregistrés sur le support, à partir de la date et de l'heure les plus anciennes.

Dvd-r/-rw/+r/+rw et cd-r/-rw

Lors de la lecture de fichiers sur des disques DVD-R/-RW/+R/+RW ou CD-R/-RW, les fichiers de tous les dossiers dans la couche principale sont lus en premier. Les fichiers de la deuxième couche sont alors lus, puis ceux de la troisième couche, et ainsi de suite.

• L'ordre de lecture affiché sur un ordinateur peut différer de l'ordre de lecture actuel.
• L'ordre de lecture avec un disque DVD-R/-RW/+R/+RW et CD-R/-RW peut différer, selon le logiciel de gravure.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions Lecture Réglages Conseils

Les fichiers musicaux enregistrés sur un dispositif de stockage CD-R/-RW et DVD-R/-RW/+R/+RW sont divisés en gros segments (dossiers) et petits segments (fichiers).

Les fichiers sont stockés dans des dossiers, et les dossiers peuvent être placés dans une hiérarchie pour le stockage. L'appareil peut reconnaître jusqu'à 8 niveaux de dossiers.

- Lorsque vous gravez des fichiers musicaux sur un disque DVD-R/-RW/+R/+RW ou CD-R/-RW, réglez le format du logiciel de gravure sur "ISO9660". Les fichiers risquent de ne pas être lus correctement s'ils ont été enregistrés dans un autre format. Pour plus de détails, reportez-vous aux instructions de votre logiciel de gravure.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages Conseils

Chargement de disques

• Placez le côté étiqueté du disque au-dessus.
• Attendez que le tiroir de l'appareil soit totalement ouvert avant d'y placer un disque.
• Mettez les disques à plat dans le tiroir. Positionnez les disques de 12 cm en les alignant sur la rainure extérieure du tiroir (Figure 1). Positionnez les disques de 8 cm en les alignant sur la rainure intérieure du tiroir (Figure 2).

Rainure extérieure du tiroir Disque 12 cm

Figure 2 Figure 1 Rainure intérieure du tiroir Disque 8 cm

- Placez les disques de 8 cm dans la rainure intérieure du tiroir sans utiliser d'adaptateur.

Remarque

• Mettez toujours un seul disque dans le tiroir. La présence de plus d'un seul disque dans le tiroir peut endommager l'unité et rayer les disques.
• N'utilisez pas de disques fendus ou déformés, ou réparés avec un adhésif, etc.
• N'utilisez pas de disques dont la partie collante du ruban adhésif ou des étiquettes est exposée ou sur lesquels les étiquettes ont laissé des traces. Ces disques pourraient se coincer dans l'unité et l'endommager.
• N'utilisez pas de disques aux formes spéciales, ils pourraient endommager l'appareil.

• Ne pas pousser le plateau du disque avec la main lorsque l'appareil est éteint. Vous risquez d'endommager l'appareil.
• Si l'appareil se trouve pendant longtemps dans une pièce enfumée, la surface du lecteur optique risque de se salir et de ne plus pouvoir lire les signaux correctement.

Panneau avant

nage

Panneau arrière

Télécommande

• Évitez de laisser des traces de doigt, des marques grasses ou toute autre salissure sur vos disques.
• Lorsque vous sortez un disque de son étui, manipulez-le avec précaution pour éviter de le rayer.
• Ne déformez pas ou n'exposez pas les disques à une source de chaleur. • N'agrandissez pas le trou central.
• N'écrivez pas sur la face étiquetée (imprimée) avec un stylo à bille, un crayon, etc. et ne collez aucune étiquette sur vos disques.
• Des gouttes d'eau peuvent se former sur les disques lorsqu'ils sont déplacés subitement d'un lieu froid (à l'extérieur par exemple) vers un lieu chaud. N'essayez pas de les sécher à l'aide d'un sèche-cheveux, etc.
• Ne rangez pas de disques dans les conditions suivantes :
• Exposition directe au soleil
• Environnement poussiéreux ou humide
• À proximité d'une source de chaleur, chauffage, etc.

Nettoyage des disques

• Si des empreintes de doigts ou de la poussière se trouvent sur un disque, essuyez-les avant d'utiliser le disque.
• Utilisez un produit de nettoyage spécialisé disponible dans le commerce ou un chiffon doux pour nettoyer vos disques.

Essuyez délicatement le disque par des mouvements rectilignes allant du centre au bord.

Ne pas essuyer en un mouvement circulaire.

Remarque

- N'utilisez aucun produit antistatique ou aérosol pour disque, ni aucun solvant volatile tel que le benzène ou autre dissolvant.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages Conseils

Explication des termes

Équipé du traitement Advanced AL32 Processing Plus, technologie de forme d'ondes analogique propre à Denon. La reproductibilité des signaux faibles est améliorée par l'extension des données numériques 16 bits en 32 bits.

Ce signal est un signal non compressé et sans perte pour l'audio numérique. Utilisez des fichiers AIFF pour graver les CD audio haute qualité depuis les morceaux importés. Les fichiers AIFF utilisent environ 10 Mo d'espace libre sur le disque par minute.

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d'origine.

DSD (direct-stream digital)

L’une des méthodes d’enregistrement des données audio : il s’agit de l’aspect du signal utilisé pour stocker les signaux audio sur un Super Audio CD, qui subit une modulation - en audio numérique.

FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

MP3 (MPEG audio layer-3)

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo "MPEG-1". Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

WMA (windows media audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media® Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérisé (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son reproduit est proche du son original.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Mixage réducteur

Cette fonction réduit le nombre de canaux d'audio surround et effectue la lecture en fonction de la configuration du système.

Panneau avant

nage

Panneau arrière

Télécommande

Débit

Ce terme exprime la quantité de données audio enregistrées sur un disque lu en 1 seconde.

Finalisation

Il s'agit d'un processus permettant la lecture de DVD/CD enregistrés à l'aide d'un enregistreur, par d'autres lecteurs.

PCM linéaire

Ce signal est un signal PCM (Pulse Code Modulation) non compressé. Contrairement aux sources de compression audio induisant des pertes, comme le format MP3, la qualité audio et la plage dynamique ne sont pas détériorées.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions

Lecture

Réglages

Conseils

Annexe

Performances audio

- Sortie analogique [Super Audio CD] [CD]

Canaux : 2 canaux

Gamme de fréquences reproductible : 2 Hz – 100 kHz 2 Hz – 20 kHz

Réponse en fréquence reproductible : 2 Hz – 50 kHz (-3 dB) 2 Hz – 20 kHz (±0,5 dB)

Ratio S/B : 119 dB (Gamme audible) 117 dB

Gamme dynamique : 112 dB (Gamme audible) 101 dB

Distorsion harmonique : 0,0010 % (1 kHz, Gamme audible) 0,0016 % (1 kHz)

Plurage et scintillement : Inférieurs aux limites mesurables Inférieurs aux limites mesurables

Niveau de sortie : 2,0 V (10 kΩ/kohms) 2,0 V (10 kΩ/kohms)

Signaux : 1-bit DSD

16-bit PCM linéaire

Fréquence d'échantillonnage :

2,8224 MHz

44,1 kHz

Disques compatibles :

Super Audio CD

Compact Disc

- Sortie numérique

Coaxiale :

0,5 Vp-p / 75 Ω/ohms

Optique :

-15--21 dBm

Longueur d'onde d'émission :

660 nm

Panneau avant

Affichage

Panneau arrière

Télécommande

Index

Contenu Connexions Lecture Réglages Conseils

Généralités

Température de fonctionnement : +5 °C - +35 °C

Alimentation : CA 230 V, 50/60 Hz

Consommation électrique : 24 W

Consommation électrique en mode

Veille : 0,1 W ou moins

Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

Panneau avant

nage

Panneau arrière

Télécommande

Contenu Connexions Lecture Réglages Conseils

Dimensions (unité : mm)

Panneau avant

nage

Panneau arrière

Télécommande

Contenu

Connexions Lecture Réglages Conseils

Affichage 8

Amplificateur 16, 17

CD 25

CD de données 29

Conseils 35

Convertisseur N/A 17

Dépistage des pannes 36

Lecture programmée 27

Luminosité de l'affichage 23

Minuterie 19,32

Panneau arrière 9

Panneau avant 6

Télécommande 10

Veille automatique 33

Télécommande

DENON®

www.denon.com

3520 10909 00AD
