Caractéristiques techniques	Écran IPS de 23,8 pouces, résolution QHD (2560 x 1440), temps de réponse de 5 ms, taux de rafraîchissement de 75 Hz, luminosité de 250 cd/m², rapport de contraste de 1000:1.
Connectivité	Ports HDMI, DisplayPort, D-sub, sortie audio.
Utilisation	Idéal pour le travail de bureau, le graphisme, et le divertissement multimédia.
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Conforme aux normes de sécurité CE, RoHS, et Energy Star.
Informations générales	Angle de vision de 178°, technologie Flicker-free, mode Low Blue Light pour réduire la fatigue oculaire.

FOIRE AUX QUESTIONS - VA24DQY ASUS

Comment régler la luminosité de mon moniteur ASUS VA24DQY ?

Pour régler la luminosité, utilisez le bouton Menu sur le moniteur, puis accédez à l'option 'Image' et ajustez le niveau de luminosité selon vos préférences.

Mon moniteur ASUS VA24DQY ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de débrancher et de rebrancher le câble d'alimentation.

Comment connecter mon ASUS VA24DQY à mon ordinateur ?

Utilisez un câble HDMI ou DisplayPort pour connecter votre moniteur à votre ordinateur. Assurez-vous que les deux appareils sont éteints lors de la connexion.

Y a-t-il un moyen de régler la résolution de mon moniteur ASUS VA24DQY ?

Oui, faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage' et ajustez la résolution à 1920 x 1080 pour le meilleur affichage.

Comment activer le mode de faible lumière bleue sur le ASUS VA24DQY ?

Accédez au menu OSD en appuyant sur le bouton Menu, puis recherchez l'option 'Mode de lecture' ou 'Eye Care' pour activer le mode de faible lumière bleue.

Mon écran ASUS VA24DQY a des couleurs déformées, que faire ?

Vérifiez les connexions du câble et assurez-vous qu'il n'y a pas de dommages. Vous pouvez également réinitialiser les paramètres d'image dans le menu OSD.

Comment monter mon moniteur ASUS VA24DQY sur un support VESA ?

Retirez le pied du moniteur en dévissant les vis à l'arrière, puis fixez le moniteur au support VESA compatible en utilisant les vis fournies avec le support.

Où puis-je trouver les pilotes pour mon moniteur ASUS VA24DQY ?

Les pilotes peuvent être téléchargés sur le site officiel d'ASUS dans la section 'Support' en recherchant le modèle VA24DQY.

Le son de mon moniteur ASUS VA24DQY ne fonctionne pas, que faire ?

Assurez-vous que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes. Vérifiez également le volume du moniteur et celui de l'ordinateur.

Comment nettoyer l'écran de mon moniteur ASUS VA24DQY ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Ne jamais utiliser de produits chimiques abrasifs.

MODE D'EMPLOI VA24DQY ASUS

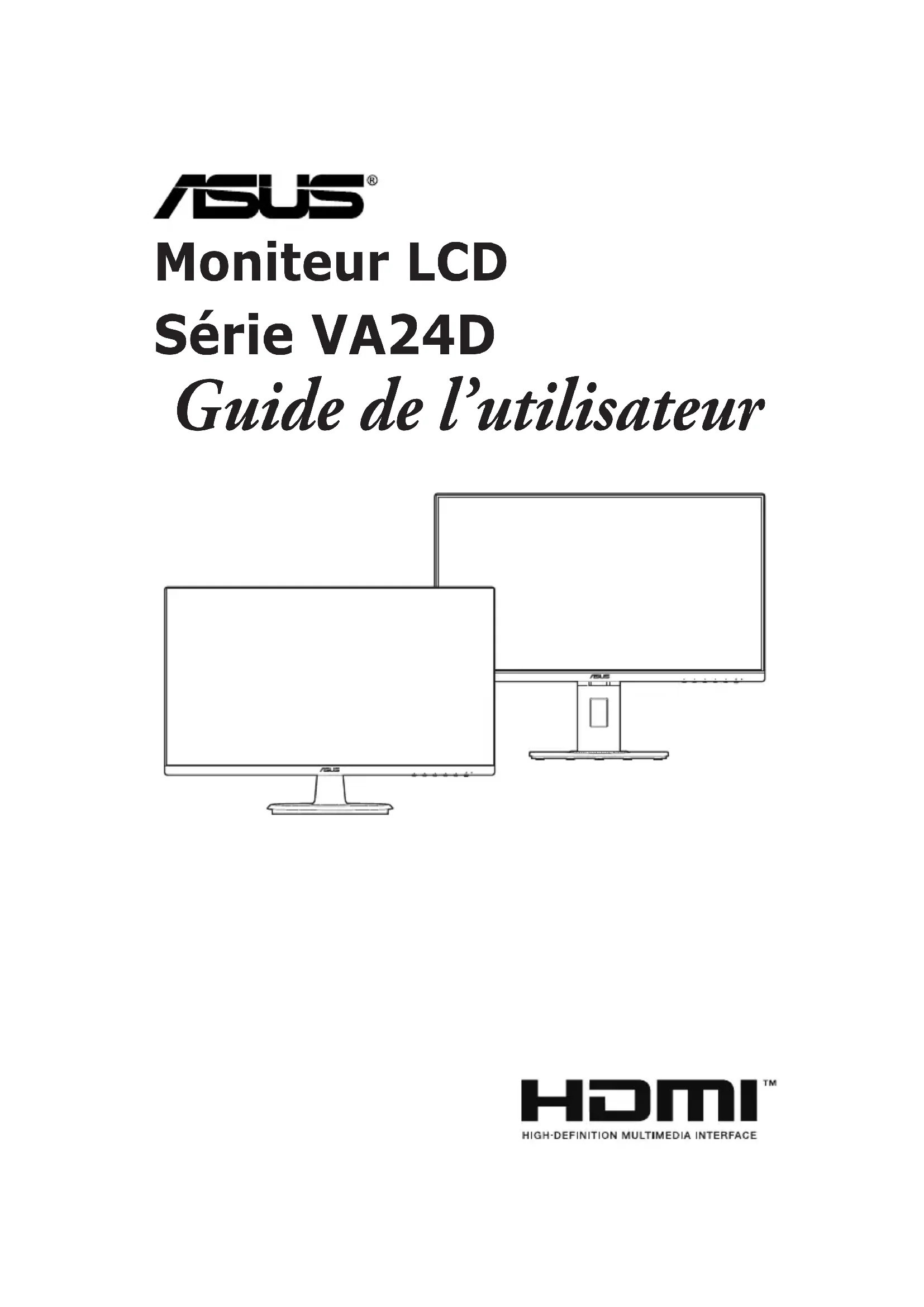

Moniteur LCD Série VA24D Guide de l’utilisateurii Première édition Octobre 2019 Copyright © 2019 ASUSTeK COMPUTER INC. Tous droits réservés. Aucune partie de cette publication, y compris les produits et logiciels y étant décrits, ne peut être reproduite, transmise, transcrite, stockée dans un système d’interrogation ou traduite dans une langue quelconque sous quelque forme et par quelque moyen que ce soit, exception faite de la documentation conservée par l’acheteur à des ns de sauvegarde, sans l’autorisation écrite expresse de ASUSTeK COMPUTER INC. (« ASUS »). La garantie du produit ou service ne sera pas prolongée si : (1) le produit est réparé, modié ou altéré, à moins que ladite réparation, modication ou altération soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit soit déguré ou manquant. ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU’ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYES OU AGENTS NE SAURONT ETRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPECIAUX, CIRCONSTANCIELS OU CONSEQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D’UTILISATION, D’INSTALLATION OU D’EQUIPEMENT, ARRET D’ACTIVITE ET SIMILAIRE), MEME SI ASUS A ETE AVISEE DE LA POSSIBILITE DE TELS DOMMAGES DECOULANT DE TOUT DEFAUT OU D’ERREUR CONTENU DANS LE PRESENT MANUEL OU PRODUIT. LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT FOURNIS A TITRE D’INFORMATION UNIQUEMENT ET SONT SOUS RESERVE DE CHANGEMENT A TOUT MOMENT SANS PREAVIS ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N’ENDOSSE AUCUNE RESPONSABILITE OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRESENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS. Les noms de produits et raisons sociales qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu’à titre d’identication et d’explication et au bénéce de leurs propriétaires, sans intention de contrevenance.iii Table des matières Table des matières ..................................................................................... iii Avertissements ........................................................................................... iv Informations de sécurité ............................................................................ vi Soin & Nettoyage ....................................................................................... vii Takeback Services .................................................................................... viii

Chapitre 1 : Présentation du produit

1.3 Présentation du moniteur ............................................................ 1-2

Chapitre 2 : Installation

2.1 Assemblage de la base/du bras du moniteur ............................ 2-1

2.2 Démontage du bras/de la base

2.5 Mise sous tension du moniteur .................................................. 2-6

Chapitre 3 : Instructions générales

3.1 MenuOSD(afchageàl’écran) ................................................. 3-1

3.1.1 Comment faire pour recongurer .................................... 3-1

3.1.2 Présentation des fonctions OSD ..................................... 3-2

3.5 Modes de fonctionnement pris en charge ............................... 3-15iv

Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes :

• Cet appareil ne doit pas causer d’interférences nuisibles, et

• Cet appareil doit être capable d’accepter toutes les interférences, y compris les interférences pouvant provoquer un fonctionnement indésirable. Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Catégorie B, conformément à la Section 15 du règlement de FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie en radiofréquence et, s’il n’est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interférence dans une installation donnée. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l'antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l'appareil dans une prise secteur ou sur un circuit différent de celui sur lequel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio/télévision qualifié pour de l'aide. L’utilisation de câbles blindés pour la connexion du moniteur à la carte graphique est requise par le règlement de la FCC pour assurer la conformité. Toute modication ou changement qui n’a pas été directement approuvé par le parti responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet appareil. Produit homologué ENERGY STAR ENERGY STAR est un programme conjoint de la US Environmental Protection Agency et du US Department of Energy, qui nous aide tous à économiser de l’argent et à protéger l’environnement grâce à des produits et des pratiques écoénergétiques. Tous les produits ASUS avec le logo ENERGY STAR sont conformes à la norme ENERGY STAR et la fonction de gestion d’énergie est activée par défaut. Le moniteur et l’ordinateur sont réglés pour se mettre automatiquement en veille après 10 et 30 minutes d’inactivité. Pour réveiller votre ordinateur, cliquez avec la souris ou appuyez sur une touche du clavier. Veuillez consulter le site http://www.energystar.gov/powermanagement pour obtenir plus de détails sur la gestion de l’énergie et les avantages pour l’environnement. Vous pouvez aussi consulter le site http://www.energystar.gov pour obtenir plus de détails sur le programme conjoint ENERGY STAR.v REMARQUE : Energy Star n’est PAS supporté sur les systèmes FreeDOS et Linux. Déclaration de la commission canadienne des communications Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des appareils numériques, dénies dans le règlement sur les interférences radio de la commission canadienne des communications. Cet appareil numérique de classe B est conforme au règlement canadien ICES-003. This Class B digital apparatus meets all requirements of the Canadian In- terference - Causing Equipment Regulations. Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouiller du Canada.vi Informations de sécurité

• Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte.

• Pour éviter tout incendie ou électrocution, n'exposez jamais le moniteur à la pluie ni à l'humidité.

• N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l’intérieur du moniteur peuvent entraîner de graves blessures corporelles.

• Si l'alimentation électrique est cassée, n'essayez pas de la réparer par vous- même. Contactez un technicien de réparation qualié ou un revendeur.

• Avant d’utiliser le produit, assurez-vous que tous les câbles sont bien connectés et que les câbles électriques ne sont pas endommagés. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.

• Les fentes et les ouvertures à l’arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez jamais ce produit près ou sur un radiateur ou une source de chaleur à moins qu'il y ait une ventilation appropriée.

• Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n’êtes pas sûr(e) du type d’alimentation électrique chez vous, consultez votre revendeur ou votre fournisseur local.

• Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales.

• Ne surchargez pas les barrettes de branchements et les rallonges électriques. Une surcharge peut engendrer un incendie ou une électrocution.

• Évitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.

• Débranchez l'appareil lors des orages ou lorsqu'il n'est pas utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions.

• N’insérez jamais des objets et ne renversez jamais du liquide dans les fentes du boîtier du moniteur.

• Pour assurer un fonctionnement satisfaisant, utilisez le moniteur uniquement avec des ordinateurs listés UL, qui ont des réceptacles congurés de façon appropriée et marqués 100-240 VAC.

• Si vous rencontrez des problèmes techniques avec le moniteur, contactez un technicien de réparation qualié ou votre revendeur.

• L’ajustement du contrôle de volume ainsi que l’égaliseur à d’autres réglages que la position centrale peut augmenter la tension de sortie du casque ou des écouteurs et donc le niveau de pression acoustique.vii Ce symbole de poubelle sur roulettes indique que le produit (appareil électrique, électronique ou batterie cellule contenant du mercure) ne doit pas être jeté dans une décharge municipale. Référez-vous à la règlementation locale pour plus d'informations sur la mise au rebut des appareils électroniques. Soin & Nettoyage

• Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d’alimentation.

• Nettoyage. Éteignez votre moniteur et débranchez le cordon d’alimentation. Nettoyez la surface du moniteur à l’aide d’un chiffon sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce.

• Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévue pour les écrans LCD. N’aspergez jamais de nettoyant directement sur l’écran car il pourrait goutter dans le moniteur et entraîner un choc électrique. Les symptômes suivants sont normaux avec le moniteur :

• Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de bureau que vous utilisez.

• Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran se rétablit lentement, ou bien vous pouvez éteindre l'alimentation pendant quelques heures.

• Lorsque l’écran devient noir ou clignote, ou qu'il ne s’allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. Ne réparez pas l'écran par vous-même ! Conventions utilisées dans ce guide ATTENTION : Informations pour éviter de vous blesser en essayant de terminer un travail.

AVERTISSEMENT : Informations pour éviter d’endommager les

Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référez-vous au site : http://www.asus.com

Merci d'avoir acheter le moniteur LCD d'ASUS

Le dernier moniteur à écran LCD large d’ASUS offre un afchage plus large, plus lumineux et d’une clarté cristalline, en plus de toute une gamme de fonctions qui améliorentvotre séance de visionnage. Avec ces fonctions du moniteur, vous pouvez proter du confort et vous régaler d’une expérience visuelle !

1.2 Contenu de la boîte

Vériez que tous les éléments suivants sont présents dans la boîte : Moniteur LCD Base du moniteur Guide de mise en route Carte de garantie Cordon d’alimentation Câble HDMI (en option) Câble DisplayPort (en option) Câble VGA (en option) Câble USB (en option) Kit Mini PC (en option) Si l’un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.1-2 Chapitre 1 : Présentation du produit

1.3 Présentation du moniteur

• Pour allumer ou éteindre le moniteur.

• Les couleurs du témoin d'alimentation sont indiquées dans le tableau ci-dessous. État Description Blanc Marche Orange Mode Veille Arrêt Arrêt

• Appuyez sur ce bouton pour afcher le menu OSD lorsque le menu OSD est désactivé.

• Bascule la fonction Serrure entre activée et désactivée avec un appui long pendant 5 secondes.

• Appuyez sur ce bouton pour afcher le menu OSD lorsque le menu OSD est désactivé.

4. Bouton de Sélection Entrée :

• Appuyez sur ce bouton pour afcher le menu OSD lorsque le menu OSD est désactivé.

• Sélectionne une source d’entrée disponible.1-3Moniteur LCD Série VA24D ASUS

• Appuyez sur ce bouton pour afcher le menu OSD lorsque le menu OSD est désactivé.

• Valeur par défaut : Raccourci Luminosité

• Pour modier la fonction du raccourci, allez dans le menu Raccourci > Raccourci 1.

• Appuyez sur ce bouton pour afcher le menu OSD lorsque le menu OSD est désactivé.

• Valeur par défaut : Touche spéciale de ltre lumière bleue

• Pour modier la fonction du raccourci, allez dans le menu Raccourci > Raccourci 2.

1.3.2 Vue de derrière

1. Port ENTRÉE CA. Ce port sert à brancher le cordon d’alimentation.

2. Portd’entréeLigne. Ce port connecte la source audio du PC avec le câble

3. Port de sortie Ligne. Ce port n’est disponible que lorsqu’un câble HDMI/DP

4. Entrée DisplayPort. Ce port est utilisé pour connecter un appareil compatible

5. Port HDMI. Ce port est pour la connexion avec un périphérique compatible

6. Port VGA. Ce port à 15 broches est pour une connexion VGA à l'ordinateur.1-4 Chapitre 1 : Présentation du produit

7. Port USB 2.0 amont. Ce port est utilisé pour connecter un câble USB amont.

La connexion active les ports USB du moniteur.

8. Ports USB 2.0 aval. Ces ports sont utilisés pour connecter des périphériques

USB, tels qu’un clavier/souris USB, une clé USB, etc.

9. Fente de verrouillage Kensington.

10. Boutons de commande.2-1Moniteur LCD Série VA24D ASUS

2.1 Assemblage de la base/du bras du

moniteur Pour assembler la base du moniteur :

1. Couchez le moniteur sur une table face vers le bas.

2. Fixez la base dans le bras, en veillant à ce que l'onglet sur le bras se

positionne dans la rainure sur la base.

3. VA24DQ: Fixez la base au bras en tournant la base jusqu’à ce qu’elle soit

bien xée. VA24DQLB: Fixez la base au bras en serrant la vis fournie. Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur. VA24DQLB VA24DQ2-2 Chapitre 2 : Installation

2.2 Démontage du bras/de la base

(montage mural VESA seulement) Le bras/la base détachable de ce moniteur, est spécialement conçu pour une installation murale VESA. Pour démonter le bras/la base : VA24DQ

1. Posez le moniteur orienté vers le bas sur une table.

2. Retirez les caoutchoucs des quatre trous de vis. (Figure 1)

3. Retirez la base (Figure 2).

4. Retirez le couvercle de la charnière (Figure 3).

5. Utilisez un tournevis pour retirer la(les) vis de la charnière (Figure 4), puis

retirez la charnière.

Figure 4 )2-3Moniteur LCD Série VA24D ASUS VA24DQLB

1. Posez le moniteur orienté vers le bas sur une table.

2. Retirez les caoutchoucs des quatre trous de vis. (Figure 1)

3. Retirez la base (Figure 2).

4. Utilisez un tournevis pour retirer la(les) vis de la charnière (Figure 3), puis

retirez la charnière.

Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur.

• Le kit de montage mural VESA (100 x 100 mm) s'achète séparément.

• Utilisez uniquement un support de montage mural agréé UL avec un poids / une charge minimum de 22,7 kg (taille des vis : M4 x 10 mm)2-4 Chapitre 2 : Installation

2.3 Réglage du moniteur

• Pour une vision optimale, il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit confortable.

• Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d’angle.

• VA24DQ: L’angle d’ajustement recommandé est de +20 à -5˚.

• VA24DQLB: L'angle d'ajustement recommandé est de +35˚ à -5˚ (pour l'inclinaison)/+90˚ à -90˚ (pour le pivotement)/+130 mm (pour l'ajustement de la hauteur)/90˚ (pour la vue portrait).

VA24DQLBVA24DQ90° 90°

-5°~+35° 130mm -5°~+20° (Basculer) (Pivoter) (Réglage de la hauteur) Pivoter le moniteur (VA24DQLB)

1. Soulevez le moniteur dans sa position la plus haute.

2. Inclinez le moniteur à l’angle maximum permis.

3. Tournez le moniteur jusqu’à l’angle désirée.

90° -90° 0°2-5Moniteur LCD Série VA24D ASUS Il est normal que le moniteur tremble légèrement quand vous ajustez l’angle de visualisation.

2.4 Branchement des câbles

Branchez les câbles selon les instructions suivantes : VA24DQLB VA24DQ

• Pourbrancherlecordond’alimentation : branchez une extrémité du cordon d’alimentation sur la prise d’entrée c.a. du moniteur puis branchez l’autre extrémité sur une prise de courant.

• Pour brancher le câble VGA/HDMI/DP : a. Branchez une extrémité du câble VGA/HDMI/DP sur la prise VGA/ HDMI/DP du moniteur. b. Branchez l’autre extrémité du câble VGA/HDMI/DP sur la prise VGA/ HDMI/DP de votre ordinateur. c. Serrez les deux vis qui xent le connecteur VGA.

• Pour connecter le câble audio : connectez une extrémité du câble audio au port d’entrée Ligne du moniteur et l’autre extrémité au port de sortie audio de l’ordinateur.

• Pourutiliserl’écouteur: Connectez l’extrémité avec la fiche au port de sortie Ligne du moniteur lorsqu’un signal HDMI/DP est envoyé.

• Pour utiliser les ports USB 2.0 (VA24DQLB uniquement) : Prenez un câble USB 2.0 et branchez l’extrémité la plus petite (type B) du câble USB amont au port USB amont du moniteur et l’extrémité la plus grande (type A) au port USB

2.0 de votre ordinateur. Assurez-vous que votre ordinateur est installé avec le

dernier système d’exploitation disponible de Windows 7/Windows 8.1/Windows

10. Cela permettra aux ports USB du moniteur de fonctionner correctement.2-6 Chapitre 2 : Installation

Lorsque ces câbles sont branchés, vous pouvez choisir le signal désiré en utilisant l'élément Sélection Entrée dans le menu OSD.

2.5 Mise sous tension du moniteur

Appuyez sur le bouton d'alimentation . Voir page 1-2 pour l’emplacement du bouton d’alimentation. Le témoin d’alimentation s'allume en blanc pour indiquer que le moniteur est allumé.3-1Moniteur LCD Série VA24D ASUS

3.1 MenuOSD(achageàl’écran)

3.1.1 Comment faire pour reconfigurer

Splendid ASUS VA 24DMode St and ar d H DM I 192 0 x 108 0 @ 60H zMod e P a ysa geMod e S t and ardMod e C i ném aMod e J e uMod e V u e N oct urn eMod e s R GBMod e L e ctu reMod e S o mbr e

1. Appuyez un bouton (excepté le bouton d’alimentation) pour afficher le menu

2. Appuyez le bouton Menu pour activer le menu OSD.

3. Appuyer sur les boutons comme indiqué sur l’écran pour naviguer dans

les fonctions. Mettez en surbrillance la fonction désirée et appuyez pour l’activer. Si la fonction sélectionnée a un sous-menu, appuyez et à nouveau pour naviguer dans les fonctions du sous-menu. Mettez en surbrillance la fonction du sous-menu désirée et appuyez pour l’activer.

4. Appuyez et pour modifier les paramètres de la fonction sélectionnée.

5. Pour quitter et enregistrer le menu OSD, appuyez ou de manière répétée

jusqu’à ce que le menu OSD disparaisse. Pour ajuster les autres fonctions, répétez les étapes 1-4.3-2 Chapitre 3 : Menu OSD (afchage à l’écran)

3.1.2 Présentation des fonctions OSD

Cette fonction contient 8 sous-fonctions que vous pouvez sélectionner pour votre préférence. Chaque mode a la sélection Réinitialiser, vous permettant de conserver votre réglage ou de revenir au mode de préréglage. Splendid ASUS VA24DMode Standard HDMI 1920 x 1080 @ 60HzMode PaysageMode StandardMode CinémaMode JeuMode Vue NocturneMode sRGBMode LectureMode Sombre

• Mode Paysage : Le meilleur choix pour l’affichage de photos de paysages avec Splendid Video Enhancement.

• Mode Standard : Le meilleur choix pour éditer les documents, avec la fonction Splendid Video Enhancement. Le mode standard répond aux exigences Energy Star

Uniquement le VA24DQLB est conforme à Energy Star 8.0.

• Mode Cinéma : Le meilleur choix pour les films, avec la fonction Splendid Video Enhancement.

• Mode Jeu : Le meilleur choix pour les jeux, avec la fonction Splendid Video Enhancement.

• Mode Vue Nocturne : Le meilleur choix pour les jeux et les films avec des scènes sombres, avec la fonction Splendid Video Enhancement.

• Mode sRGB : c’est le meilleur choix pour afficher des photos et des images venant des PC.

• Mode Lecture : C'est le meilleur choix pour la lecture de livres.

• Mode Sombre : C'est le meilleur choix pour un environnement à faible lumière ambiante.

• En Mode Standard, les fonctions suivantes ne sont pas configurables par l’utilisateur : Saturation, Teinte de peau, Netteté, ASCR.

• En Mode sRGB, les fonctions suivantes ne sont pas configurables par l’utilisateur : Luminosité, Contraste, Saturation, Température Couleur, Teinte de peau, Netteté, ASCR.

• En Mode Lecture, les fonctions suivantes ne sont pas congurables par l’utilisateur : Contraste, Saturation, Température Couleur, Teinte de peau, Netteté, ASCR.3-3Moniteur LCD Série VA24D ASUS

2. Filtre de lumière bleue

Dans cette fonction, vous pouvez ajuster le niveau du filtre de lumière bleue. Niveau 0 Niveau 1 Niveau 2 Niveau 3 Niveau 4 Filtre de lumière bleue

• Niveau 0 : Aucun changement.

• Niveau 1~4 : Plus le niveau est élevé, moins la lumière bleue est dispersée. Lorsque le Filtre lumière bleue est activé, les réglages par défaut du Mode standard seront automatiquement importés. Entre le Niveau 1 au Niveau 3, la fonction Luminosité est configurable par l’utilisateur. Le Niveau 4 est un réglage optimisé. Il est en conformité avec la Certification faible lumière bleue TUV. La fonction Luminosité n’est pas configurable par l’utilisateur. Veuillez consulter ce qui suit pour alléger la fatigue oculaire :

• Vous devez vous éloigner pendant un certain temps de l'afchage si vous travaillez pendant de longues heures. Il est conseillé de faire des pauses courtes (au moins 5 minutes) après environ 1 heure de travail continu à l'ordinateur. Faire des pauses courtes et fréquentes est plus efcace qu'une seule pause plus longue.

• Pour réduire la fatigue oculaire et la sécheresse de vos yeux, vous devez reposer vos yeux périodiquement en vous concentrant sur des objets éloignés.

• Les exercices oculaires peuvent aider à réduire la fatigue oculaire. Répétez ces exercices souvent. Si la fatigue oculaire persiste, veuillez consulter un médecin. Exercices oculaires : (1) Regardez de manière répétée vers le haut et vers le bas, (2) roulez des yeux lentement, (3) faites bouger vos yeux en diagonale.

• La lumière bleue à haute énergie peut entraîner une fatigue oculaire et une DMLA (dégénérescence maculaire liée à l'âge). Filtre de lumière bleue pour réduire de 70% (max.) la lumière bleue nocive pour éviter le syndrome de la vision sur ordinateur.3-4 Chapitre 3 : Menu OSD (afchage à l’écran)

Choisissez un paramètre de couleur dans ce menu.

• Luminosité : La plage de réglage est de 0 à 100.

• Contraste : La plage de réglage est de 0 à 100.

• Saturation : La plage de réglage est de 0 à 100.

• Température Couleur : Contient 4 modes notamment, Froid, Normal, Chaud et Mode utilisateur.

• Teinte de peau : Contient trois modes de couleurs notamment, Rouge, Naturel et Jaune.

Ajustez les paramètres image à partir de ce menu.

• Netteté : La plage de réglage est de 0 à 100.

• Trace Free : Règle le temps de réponse de l’écran.

• Contrôledel’aspect : Définit le rapport d’aspect à pein écran, 4:3, 1:1 ou OverScan. 4:3 est disponible uniquement si la source d’entrée est au format 4:3. OverScan est disponible uniquement pour la source d’entrée HDMI.

• VividPixel : Améliore le contour de l’image afchée et génère des images de qualité élevée sur l’écran.3-5Moniteur LCD Série VA24D ASUS

• ASCR : Active/désactive la fonction ASCR (Rapport de contrôle intelligent ASUS).

• Adaptive-Sync/FreeSync (DisplayPort et HDMI seulement) : Permet une source de graphique prenant en charge la Adaptive-Sync/FreeSync* d’ajuster dynamiquement la fréquence de rafraîchissement de l’afchage en fonction des fréquences d’images typiques du contenu pour une mise à jour de l’afchage à efcacité énergétique, pratiquement sans saccade et à faible latence.

• Adaptive-Sync/FreeSync (DisplayPort et HDMI seulement) ne peuvent être activé que dans la plage 48Hz~75Hz.

• Pour les GPU pris en charge, la conguration système minimale du PC et les pilotes requis, veuillez contacter les fabricants des GPU.

• Position(Seulementdisponiblepourl’entréeVGA) : pour changer la position horizontale (Position-H) et la position verticale (Position-V) de l’image. La plage de réglage est de 0 à 100.

• Focus(Seulementdisponiblepourl’entréeVGA) : réduit le bruit de ligne horizontale et le bruit de ligne verticale de l’image en réglant Phase et Horloge séparément. La plage de réglage est de 0 à 100.

• Phase permet de changer la phase du signal d’horloge pixel. Un réglage incorrect résulte en des interférences horizontales sur l’écran.

• Horloge (fréquence des pixels) permet de contrôler le nombre de pixels balayés à chaque balayage horizontal. Si le réglage de la fréquence est incorrect, des lignes verticales s’afchent sur l’écran et l’image ne sera plus proportionnelle.

• Ajustement auto : ajustez automatiquement l’image pour optimiser sa position, sa fréquence et sa phase (en mode VGA uniquement).

Définissez les paramètres de son à partir de ce menu. Volu m e Muet Sour c e Son

• Volume : la plage d’ajustement est entre 0 et 100.

• Muet : Bascule le son du moniteur entre activé et désactivé.

• Source : permet de décider de quelle source provient le son du moniteur.3-6 Chapitre 3 : Menu OSD (afchage à l’écran)

Dans cette fonction, vous pouvez sélectionner votre source d’entrée souhaitée. VGA HDMI

7. Configuration Système

Cela vous permet de régler le système.

• Splendid Demo Mode : Divise l’écran en deux pour la comparaison avec des modes Splendid. (uniquement pour le mode Paysage)

• GamePlus : La fonction GamePlus fournit une boîte à outils et crée un meilleur environnement de jeu pour les utilisateurs pendant différents types de jeux. La superposition du réticule avec différentes options de réticule vous permet de choisir celui qui convient le mieux au jeu que vous jouez. Il y a aussi une minuterie à l’écran que vous pouvez placer sur le coté gauche de l’écran pour suivre le temps de jeu écoulé ; le compteur FPS (images par seconde) vous permet de savoir si le jeu marche bien.3-7Moniteur LCD Série VA24D ASUS Menu principal GamePlus GamePlus — Viseur GamePlusMinuterieViseur(Mode d'entraînement)Compteur de FPS FPS GamePlus — Minuterie GamePlus — Minuterie — Position Position GamePlus - Compteur FPS - Position Position FPS

• QuickFit : Vous pouvez avoir un aperçu de la mise en page du document ou de la photo directement sur l’écran sans devoir imprimer des copies de test.

• Alignment : Cela permet aux concepteurs et aux utilisateurs de mieux organiser le contenu et la mise en page, et d’obtenir un aperçu et un ressenti cohérents. Grille d'alignement 1 Grille d'alignement 2 Alignment Grid 1 Alignment Grid 2

• Paper size : Vous pouvez consulter leurs documents en taille réelle sur l’écran. B5 Lettre

Letter3-8 Chapitre 3 : Menu OSD (afchage à l’écran)

• Photo : Les différentes dimensions réelles de photos permettent aux photographes et aux autres utilisateurs d’afcher et d’éditer avec précision leurs photos, en taille réelle sur l’écran. Photo 4x6, 3x5, 2x2 Photo 8x10, 5x7 3x5 2x2 4x6 5x7 8x10

• ECO Mode : réduire la consommation électrique.

• Charge USB (VA24DQLB seulement) :

• « Marche » permet aux ports USB en aval de générer une sortie 5V/500mA lorsque le moniteur est allumé ou en mode veille.

• « Arrêt » permet aux ports USB en aval de générer une sortie 5V/500mA seulement lorsque le moniteur est allumé.

• Pour ajuster la durée du délai OSD, de 10 à 120 secondes.

• Pour activer ou désactiver la fonction DDC/CI.

• Pour ajuster l'arrière-plan du menu OSD, de l'opaque vers le transparent.

• Langue : Vous pouvez choisir parmi les 21 langues suivantes : Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russe, Tchèque, Croate, Polonais, Roumain, Hongrois, Turc, Chinois simplié, Chinois traditionnel, Japonais, Coréen, Thaï, Indonésien, Persan.

• Serrure : Pour désactiver toutes les touches de fonction. Appuyez sur le deuxième bouton en partant de la droite pendant au moins cinq secondes pour désactiver la fonction de verrouillage du clavier.

• Informations : Pour afficher les informations du moniteur.

• Indicateurd’alimentation : Pour allumer ou éteindre le voyant DEL d’alimentation.

• Verrtouched’alim : Active ou désactive la touche d’alimentation.

• Tout réinit. : « Oui » pour restaurer les réglages par défaut.3-9Moniteur LCD Série VA24D ASUS

Définit les fonctions des boutons Raccourci 1 et 2. Raccourci 1 Raccourci 2 Raccourci

• Raccourci 1/Raccourci 2 : Sélectionne une fonction pour les boutons Raccourci 1 et 2. Quand une certaine fonction est sélectionnée ou activée, votre touche de raccourci peut ne pas la prendre en charge. Choix de fonctions disponibles pour les raccourcis : Filtre de lumière bleue, Splendide, Luminosité, Ajustement auto, Contraste, Température Couleur, Volume, GamePlus.3-10 Chapitre 3 : Menu OSD (afchage à l’écran)

3.2 Résumédesspécications

Type d’afchage TFT LCD Taille de l’écran Ecran large 23,8" (16:9, 60,5 cm) Résolution max. 1920 x 1080 Taille des pixels 0,2745 mm Luminosité (Typ.) 250 cd/m

Rapport de contraste (Typ.) 1000:1 Rapport de contraste (Max.) 100.000.000:1 (avec la fonction ASCR activée) Angle de vision (H/V) CR > 10 178˚/178˚ Couleurs d’afchage 16,7 M Temps de réponse < 5 ms Splendid Video Enhancement Oui Sélection Splendid 8 modes vidéo préréglés (avec bouton de raccourci) Réglage auto Oui Sélection de la température des couleurs 4 températures de couleur Entrée analogique D-sub Entrée numérique HDMI v1.4, DP v1.2 Prise de l’écouteur Oui Entrée audio Oui Haut-parleur (intégré) 2 W x 2 Stéréo, RMS Port USB 2.0 VA24DQ : Non VA24DQLB : montant x 1, descendant x 2 Couleurs Noir DEL d’alimentation Blanc (Allumé)/ Orange (Veille) Inclinaison VA24DQ : -5°~+20°

VA24DQLB : +90°~-90°

Réglage de la hauteur VA24DQ : Non VA24DQLB : 0~130 mm Verrou Kensington Oui AC input voltage c.a. : 100~240 V Consommation électrique Allumé : < 16,7 W** (Typ.), Veille : < 0,5 W (Typ.), Éteint : < 0,3 W Température (fonctionnement) 0˚C ~ 40˚C Température (non utilisé) -20˚C ~ +60˚C3-11Moniteur LCD Série VA24D ASUS Dimensions (L x H x D) VA24DQ : 539,7 x 390,7 x 204,8 (avec pied) 539,7 x 325,05 x 54,05 (sans pied) 612 x 152 x 455 (emballage) VA24DQLB : 539,70 x 480 x 211,35 mm (avec pied, plus élevée), 539,70 x 350 x 211,35 mm (avec pied, plus basse) 539,70 x 325,05 x 54,05 mm (sans pied) 652 x 450 x 202 mm (emballage) Poids (approx.) VA24DQ : 3,3 kg (net sans pied) ; 3,63 kg (net avec pied) ; 5,32 kg (brut) VA24DQLB : 3,3 kg (net sans pied) ; 5,5 kg (net avec pied) ; 7,8 kg (brut) Multi-langues 21 langues (Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russe, Tchèque, Croate, Polonais, Roumain, Hongrois, Turc, Chinois simplié, Chinois traditionnel, Japonais, Coréen, Thaï, Indonésien, Persan) Accessoires Guide de mise en route, carte de garantie, cordon d’alimentation, câble HDMI (en option), câble DisplayPort (en option), câble VGA (en option), câble USB (en option), Kit Mini PC (en option) Conformité et normes Energy Star, UL/cUL, CB, CE, ErP, FCC, RCM, BSMI, VCCI, RoHS, J-MOSS, MEPS, WEEE, PSE, Windows 7 & 8.1&10 WHQL, TUV-Flicker free, TUV-Low Blue Light, ISO9241-307, PC-Recycle, UkrSEPRO, ICES-3, EU Energy Label, VCCI, TCO, TUV-GS, TUV- Ergo, CU, CCC, CEL, MEPS, KC, KCC, E-Standby VN MEPS *Spécications sujettes à modication sans préavis. **Mesurant une luminosité d'écran de 200 nits sans connexion audio/USB/lecteur de carte.3-12 Chapitre 3 : Menu OSD (afchage à l’écran)

3.3 Dimensions du contour

VA24DQ3-13Moniteur LCD Série VA24D ASUS VA24DQLB3-14 Chapitre 3 : Menu OSD (afchage à l’écran)

3.4 Guide de dépannage (FAQ)

Problème Solution possible Le voyant DEL d'alimentation n’est pas ALLUMÉ

• Appuyez sur le bouton pour vérifier si le moniteur est en mode ALLUMÉ.

• Vérifiez si le cordon d'alimentation est correctement branché sur le moniteur et sur la prise de courant.

• Vérifiez que l’interrupteur d’alimentation est en position ALLUMÉ. Le voyant DEL d’alimentation est de couleur orange et il n’y a aucune image sur l’écran

• Vérifiez si le moniteur et l’ordinateur sont en mode ALLUMÉ.

• Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur.

• Vérifiez le câble de signal et assurez-vous qu'aucune broche n'est tordue.

• Connectez l'ordinateur à un autre moniteur disponible pour vérifier que l'ordinateur fonctionne correctement. L’image de l’écran est trop claire ou trop foncée

• Ajustez les réglages Contraste et Luminosité avec le menu OSD. L'image n'est pas centrée ou elle n'est pas dimensionnée correctement

• Ajustez les réglages Position H ou Position V avec le menu OSD. L'image de l'écran n'est pas centrée ou pas de bonne taille

• Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur.

• Eloignez les appareils électriques susceptibles de causer des interférences. Les couleurs de l’image de l’écran sont bizarres (le blanc n’apparaît pas blanc)

• Vérifiez le câble de signal et assurez-vous qu’aucune broche n’est tordue.

• Effectuez une réinitialisation complète avec le menu OSD.

• Ajustez les réglages Couleurs R/V/B ou sélectionnez la Température des couleurs dans le menu OSD. L'image de l’écran est floue ou difficile à voir

• Ajustez les réglages Phase et Horloge avec le menu OSD.3-15Moniteur LCD Série VA24D ASUS

3.5 Modes de fonctionnement pris en
