RTS 207 - Thermostat DIMPLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électronique à bilame
Marque	Dimplex
Modèle	RTS 207
Plage de réglage	5 à 30 °C
Tension d'alimentation	230 V ~ (estimation)
Pouvoir de coupure	Voir notice pour valeurs exactes
Type de contact	Permutation (type 1C)
Indice de protection	IP30 (après installation)
Classe de protection	II
Abaissement de température	Env. 4 K (commutation phase L)
Matériau	Plastique ABS, blanc pur (RAL 9010)
Installation	Sur surface non conductrice, plane et solide
Garantie	2 ans
Utilisation	Chauffage et/ou refroidissement
Fonction	Régulation thermostatique avec recirculation thermique
Sécurité	Installation par électricien qualifié uniquement
Entretien	Conserver la notice d'utilisation

FOIRE AUX QUESTIONS - RTS 207 DIMPLEX

Comment installer correctement le thermostat RTS 207 ?

L'installation doit être réalisée par un électricien qualifié, sur une surface non conductrice, plane et solide. Suivez impérativement le schéma de connexions fourni à l'intérieur du couvercle.

Quelle est la plage de réglage de température ?

La température ambiante peut être réglée de 5 à 30 °C à l'aide de la molette graduée en °C.

Comment fonctionne l'abaissement de température ?

En commutant la phase L sur la borne ⏻, la température de consigne est abaissée d'environ 4 K (par exemple pour le mode nuit).

Ce thermostat convient-il pour un chauffage au sol ?

Oui, mais il faut veiller à ce que la puissance du système ne provoque pas de surchauffe de la chape. Pour les systèmes à eau chaude, utilisez des vannes normalement fermées.

Que signifie le témoin lumineux sur l'appareil ?

Le thermostat RTS 207 ne comporte pas de témoin lumineux. Le réglage s'effectue par la molette et le contact (type 1C) commute silencieusement.

Comment nettoyer le thermostat ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ni de solvants. Avant tout nettoyage, coupez l'alimentation électrique.

Quelle est la durée de vie du thermostat ?

Avec une installation correcte et un usage normal, l'appareil peut fonctionner de nombreuses années. La garantie constructeur est de 2 ans.

Puis-je utiliser ce thermostat avec un radiateur électrique ?

Oui, il est conçu pour le contrôle de systèmes de chauffage et de refroidissement. Vérifiez que la puissance de l'appareil commandé ne dépasse pas le pouvoir de coupure indiqué dans la notice.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et le branchement. Si le problème persiste, contactez un électricien qualifié. N'ouvrez pas le boîtier vous-même.

Où trouver le schéma de connexions ?

Le schéma est collé à l'intérieur du couvercle du boîtier électrique, sur le boîtier lui-même, ou dans la notice d'utilisation. Conservez cette notice en lieu sûr.

MODE D'EMPLOI RTS 207 DIMPLEX

Consigne de sécurité!

Seuls des electriciens qualifiés sont autorisés à ouvrir cet appareil et à l'installer, conformément au schéma des connexions correspondant qui est collé à l'intérieur du couvercle du boîtier électrique / sur le boîtier / dans la notice d'utilisation. Pendant ce travail, les prescriptions de sécurité existantes devront être respectées. Attention! L'utilisation de cet appareil à proximité d'appareils qui ne sont pas conformes aux directives sur la CME peut influer sur son fonctionnement. Après l'installation, l'utilisateur devra être mis au courant par l'entreprise chargée de l'installation du fonctionnement et du mode d'utilisation du dispositif de commande. Cette notice d'utilisation doit être conservée à un endroit librement accessible, à l'intention du personnel chargé de faire fonctionner et d'entretenir l'appareil.

1. Application

Ce thermostat électronique à bilame a été spécialement conçu pour le contrôle et la supervision de températures dans des bureaux, des habitations et des hôtels. Le thermostat du local RT 207 convient pour le contrôle des opérations de chauffage et/ou de refroidissement. Lors de l'utilisation des dispositifs pour le contrôle de systèmes de chauffage par le sol, il faut veiller à assurer que la puissance du système contrôlé ne puisse, même si le système est opéré en marche continue, résulter dans une surchauffe de l'aire en plâtre ou en ciment. Avec des systèmes de chauffage à eau chaude, il faut utiliser des soupapes du type normalement fermé. Le cas échéant, l'installation de limitateurs de température est nécessaire de plus.

2. Fonctionnement

Ce thermostat régulateur est muni d'un capteur bilame qui découpe le circuit électrique lors de l'atteinte de la valeur ajustée. Une recirculation thermique réduit légèrement le différentiel. Si la phase L est commutée à la borne ⏻, la température est abaissée par une valeur d'env. 4 K.

3. Caractéristiques techniques

Plage de réglage :

Tension d'alimentation

et pouvoir de coupure:

Contact:

5... 30°C

voir point 6 ci-dessous

permutation

(type 1C)

échelle en °C

Impression:

Abaissement de la

température:

IP30 (après installation correspondante)

II (après installation correspondante)

95%rH, non-condensant

en plastique (ABS), blanc pur

(pareil à RAL 9010)

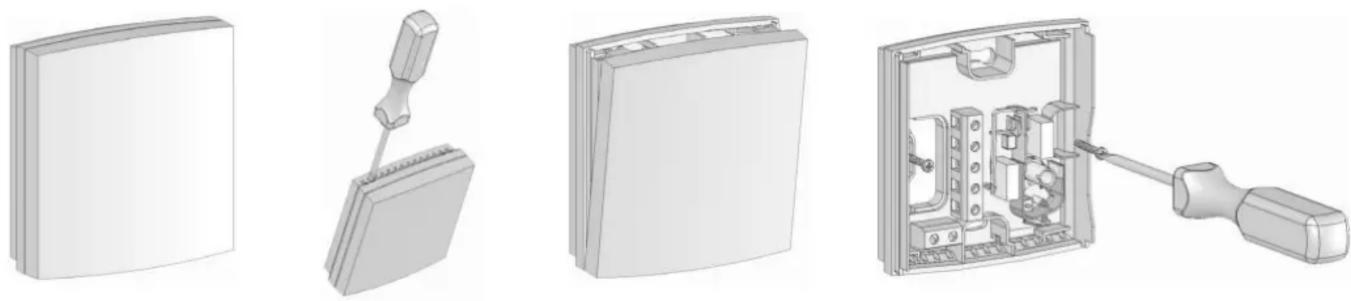

1. Montage/Installation / Mounting/Installation / Montage/Installation / Montaggio/Installazione / Montaż/instalacja

Le dispositif décrit dans ces instructions de service ne doit être monté que sur

une surface non conductrice, plane et solide.

Indication concernant l'élimination de déchets

Le dispositif net doit être éliminé avec les ordures ménagères générales.

En conformité avec nos conditions contractuelles générales, nous accordons une garantie de deux ans sur ce produit. Les données techniques que nous indiquons ont été déterminées dans des conditions de laboratoire et suivant les prescriptions valables en général, notamment les normes DIN. Les propriétés garanties ne le sont que dans ce cadre. C'est au client d'examiner si ces instruments conviennent à son utilisation prévue ou à l'application selon les conditions de leur mise en œuvre. En ce qui concerne ce point, nous n'assumons aucune garantie. Sous réserve de modifications techniques.
