Type de produit	Thermostat numérique
Marque	Salus
Modèle	BTRP230
Utilisation	Intérieur, régulation de température ambiante
Alimentation	230 V AC
Type de capteur	Capteur de plancher en option (S1/S2)
Modes de fonctionnement	Automatique,manuel,confort,réduit,vacances,protection antigel
Programmation	Programmation hebdomadaire avec jour/heure
Affichage	Écran LCD rétroéclairé
Dimensions (approx.)	86 x 86 x 30 mm (standard 55 mm)
Poids (approx.)	120 g
Matériau	Plastique ABS
Installation	Par un professionnel, conforme aux normes locales
Conformité	CE (2014/30/UE, 2014/35/UE, 2011/65/UE)
Nettoyage	Débrancher, nettoyer avec un chiffon sec
Réparabilité	Pièces détachées non spécifiées, contacter SAV
Sécurité	Protection antigel intégrée, utilisation intérieure uniquement

FOIRE AUX QUESTIONS - BTRP230 Salus

Comment installer le thermostat BTRP230 ?

L'installation doit être effectuée par une personne compétente, en respectant les normes électriques locales. Raccordez les bornes comme indiqué: L (phase), N (neutre), COM (sortie), NO (commutation pour chauffage/refroidissement), NSB (mode réduit). Le capteur de plancher S1/S2 est optionnel.

Comment régler l'heure et la date ?

Appuyez longuement sur le bouton OK pour accéder au menu. Utilisez les flèches < ou > pour sélectionner le réglage de l'horloge. Validez avec √. Réglez d'abord le format 12/24h, puis l'heure, les minutes et la date avec les flèches haut/bas.

Comment passer en mode manuel ?

En mode automatique, appuyez sur les flèches haut/bas pour dépasser la température jusqu'au prochain changement de programme. Pour un contrôle manuel permanent, déplacez l'icône de la boîte vers le symbole soleil (confort) ou lune (réduit) en utilisant les flèches, puis validez avec √.

Que signifie l'indicateur de dépassement temporaire ?

L'indicateur de dépassement temporaire s'affiche lorsque vous modifiez manuellement la température de consigne en mode automatique. La nouvelle température reste active jusqu'au prochain changement de programme programmé.

Comment configurer le programme hebdomadaire ?

Appuyez longuement sur OK pour accéder au menu. Sélectionnez l'option de programmation. Choisissez les jours de semaine ou week-end, puis réglez les plages horaires et températures de confort/réduit pour chaque période.

Comment réinitialiser le thermostat aux réglages d'usine ?

Appuyez simultanément sur les deux touches indiquées pendant 3 secondes. Dans le menu, sélectionnez P47 et confirmez pour restaurer les réglages d'usine.

Le thermostat ne s'allume pas, que faire ?

Vérifiez l'alimentation 230 V aux bornes L et N. Assurez-vous que le disjoncteur est enclenché. Si le problème persiste, contactez un installateur qualifié.

Comment activer la protection antigel ?

La protection antigel est un mode intégré. Pour l'activer, sélectionnez le mode 'Protection contre le gel' dans les options. Le thermostat maintiendra alors une température minimale (généralement 5°C) pour éviter le gel.

Puis-je utiliser le thermostat avec un capteur de plancher ?

Oui, le BTRP230 dispose de bornes S1/S2 pour un capteur de plancher en option. Une fois connecté, l'icône correspondante s'affiche à l'écran. Le thermostat peut alors réguler la température au sol.

Comment nettoyer le thermostat ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager l'écran ou le boîtier.

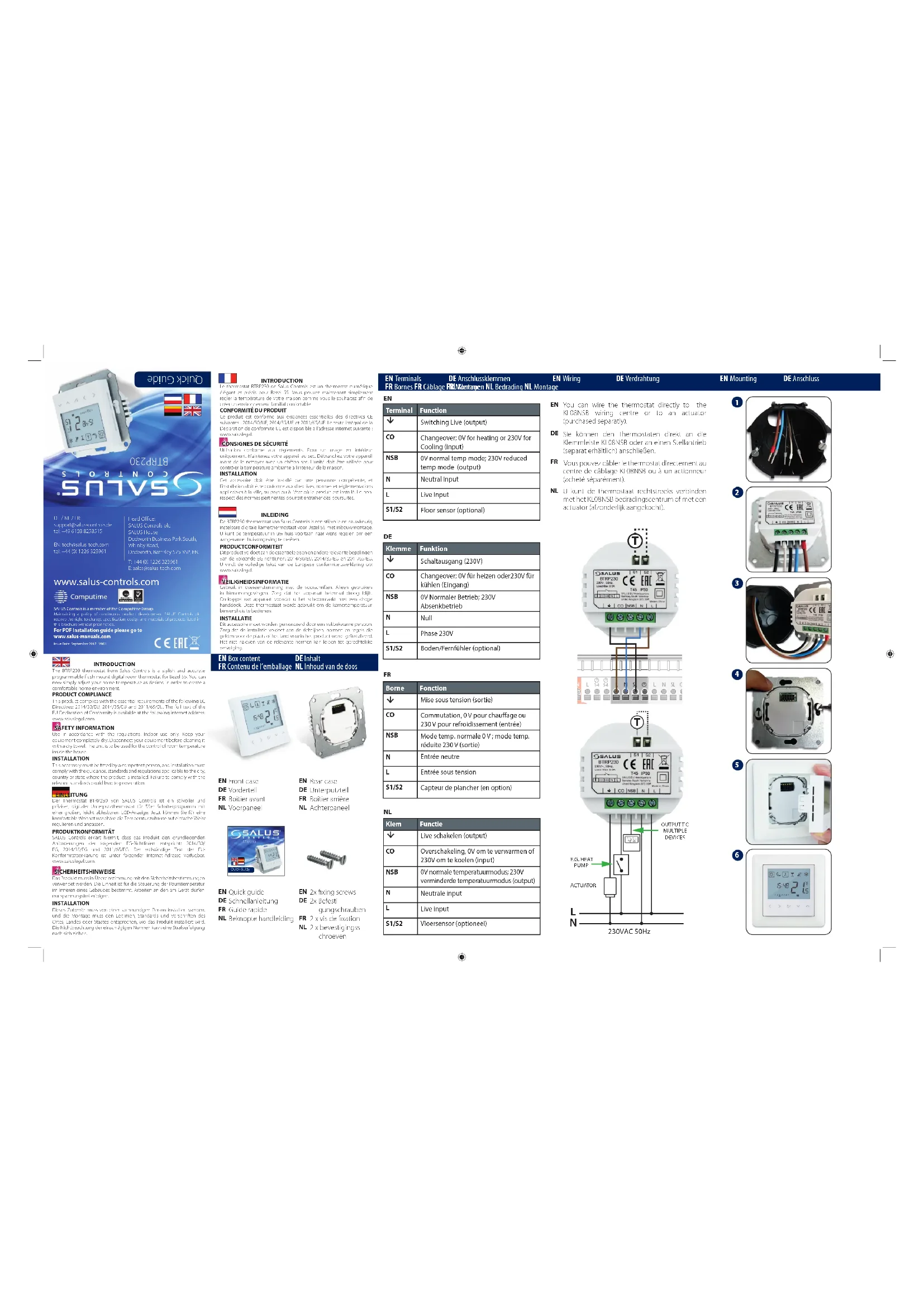

MODE D'EMPLOI BTRP230 Salus

Le thermostat BTRP230 de Salus Controls est un thermostat numérique élégant et précis pour Bezel 55. Vous pouvez maintenant simplement régler la température de votre maison comme vous le souhaitez afin de créer un environnement familial confortable.

Ce produit est conforme aux exigences essentielles des directives CE suivantes : 2014/30/UE, 2014/35/UE et 2011/65/UE. Le texte intégral de la Déclaration de conformité UE est disponible à l'adresse internet suivante : www.saluslegal.

Consignes de sécurité

Utilisation conforme aux règlements. Pour un usage en intérieur uniquement, maintenez votre appareil au sec. Débranchez votre appareil avant de le nettoyer avec un chiffon sec. L'unité doit être utilisée pour contrôler la température ambiante à l'intérieur de la maison.

Installation

Cet accessoire doit être installé par une personne compétente, et l'installation doit être conforme aux directives, normes et réglementations applicables à la ville, au pays ou à l'état où le produit est installé. Le non-respect des normes pertinentes pourrait entraîner des poursuites.

EP. Boîtier arrière

NR BORICUMBER NI A.

EN Quick guide

DE Schnellanleitung

FR Guide rapide

Borne	Fonction
↓	Mise sous tension (sortie)
CO	Commutation, 0 V pour chauffage ou 230 V pour refroidissement (entrée)
NSB	Mode temp. normale 0 V ; mode temp. réduite 230 V (sortie)
N	Entrée neutre
L	Entrée sous tension
S1/S2	Capteur de plancher (en option)

1. La boîte indique quel

mode est actif 2. Température standard

1. Température réduite
2. Automatique
3. Mode Fite
4. Mode Fete
5. Mode Vacar
6. Protection contre le gel
7. Indicateur de

surpassement temporaire

1. Indicateur de

température 10. Indicateur de

de programme

1. Jour de la semaine
2. Controle de lavage
3. Capteur de planche connecté
4. Mode de r
5. Mode de chauffage
6. Indicateur de temps

	1. Déplace vers la gauche pour un nouveau mode ou de nouveaux paramètres.2. Appuyez brièvement pour revenir à l'écran précédent lorsqu'il est en mode de configuration utilisateur/INSATEUR.3. Appuyez longuement pour revenir à l'affichage de base sans enregistrer les modifications.	1. Touse OK : appuyez brièvement pour confirmer la sélection.2. Appuyez longuement pour revenir directement à l'affichage de base avec enregistrerment pendant la période de réglage.3. Appuyez longuement pour accider à Programmation/Horloge/Délicage/Chauffage/Rénifidissement pour l'utilisateur.
	1. Déplace vers la droite pour un nouveau mode ou de nouveaux paramètres.	1. Augmentez ou diminuez la température de consigne.2. Augmentez ou diminuez les valeurs de Jour, Horloge, Minuterie (Réte/vacances).

Sélectionnez < ou > pour choisir 12/24 h, puis appuyez sur √ pour confirmer.

Réglez l'heure, les minutes et la date en utilisant √ ou ∧. Appuyez sur √ pour confirmer.

L'heure et la date ont été réglées

Réglez l'heure en utilisant √ ou ↗. Appuyez sur √ pour confirmer. Répétez la procédure pour régler les minutes.

Sélectionnez < ou > pour choisir jours de semaine/weekend, puis appuyez sur √ pour confirmer.

Sélectionnez le programme ré ou en uyant sur < ou >. uyez sur √ pour firmer

Sélectionnez le programme désiré ou en appuyant sur < ou >. Appuyez sur √ pour valider.

En mode automatique, vous pouvez dépasser la température en appuyant sur les boutons fléchés vers le haut ou vers le bas jusqu'au prochain changement de programme. Commande manuelle : vous pouvez mettre votre thermostat en mode de commande manuelle en déplaçant l'icône de la boîte au symbole du soleil ou au symbole de la lune seulement. Ici vous pouvez modifier votre température en appuyant sur les boutons fléchés vers le haut ou vers le bas. Appuyez sur le bouton coche pour confirmer.

Appuyez sur les touches indiquées en même temps pendant 3 secondes. Sélectionnez P47 si vous voulez restaurer les réglages d'usine.

Sélectionnez P47 si vous voulez restaurer les réglages d'usine.
