Type de produit	Wattmètre / prise électrique de mesure
Marque	Perel
Modèle	E305EM5G
Alimentation	230 V~, 50 Hz + pile de secours 3 x LR44
Plage de tension	190 - 276 V~
Plage de courant	0.01 - 16 A
Puissance maximale	3600 W, 16 A
Précision	± 1 % ou ± 0.2 W
Plage de fréquence	45 - 65 Hz
Plage de consommation	0 - 9999.9 kWh
Affichage	Heure, tension, courant, puissance, facteur de puissance, coût
Fonctions	Mesure temps réel, cumul, calcul du coût, deux tarifs possibles
Horloge	Intégrée, précision ± 1 min/mois
Température de service	10 - 40 °C
Pile de rechange	3 x LR44 (incluse)
Durée de vie des piles	Environ 3 mois sans alimentation secteur
Entretien	Nettoyer avec un chiffon humide ; ne pas utiliser de solvants
Sécurité	Ne pas immerger, déconnecter avant nettoyage, utilisation par enfants à partir de 8 ans
Pièces détachées	Aucune pièce réparable par l'utilisateur ; commander chez le revendeur

FOIRE AUX QUESTIONS - E305EM5G Perel

Comment régler l'horloge du wattmètre ?

Appuyez sur FUNC jusqu'à ce que l'heure s'affiche. Appuyez ensuite sur SET pour entrer en mode configuration. Utilisez UP pour ajuster le chiffre clignotant, puis SET pour valider et passer au suivant.

Comment effacer les données en mémoire ?

Maintenez la touche FUNC enfoncée pendant quelques secondes pour réinitialiser les mesures.

Quelle est la puissance maximale supportée ?

Le wattmètre supporte une puissance maximale de 3600 W et un courant de 16 A.

Comment remplacer la pile ?

Ouvrez le compartiment des piles avec un tournevis, insérez 3 piles LR44 en respectant la polarité, puis refermez. Appuyez sur MASTER CLEAR pour remettre à zéro.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'appareil est branché sur une prise secteur 230 V. En mode batterie, l'écran s'éteint après 10 secondes sans activité ; appuyez sur n'importe quelle touche pour le réactiver.

Comment configurer le tarif 1 et le tarif 2 ?

Appuyez sur FUNC jusqu'à afficher VOLT ac. Maintenez FUNC pour entrer en mode COST/Kwh. Utilisez SET pour configurer le premier tarif, puis FUNC + SET pour le second.

Que signifient les différents affichages ?

En appuyant plusieurs fois sur FUNC, vous affichez successivement : tension, courant + facteur de puissance, puissance réelle, énergie cumulée, coût total, coût tarif 1 et coût tarif 2.

Puis-je utiliser ce wattmètre avec un appareil de plus de 3600 W ?

Non, cela risquerait d'endommager l'appareil. La puissance maximale est de 3600 W (16 A).

Comment nettoyer le wattmètre ?

Débranchez l'appareil et retirez les piles. Nettoyez avec un chiffon humide et doux. N'utilisez pas de produits chimiques, solvants ou détergents agressifs.

Est-ce que le wattmètre conserve les données sans secteur ?

Oui, grâce aux piles de secours (3 x LR44), les données sont conservées pendant environ 3 mois sans alimentation secteur.

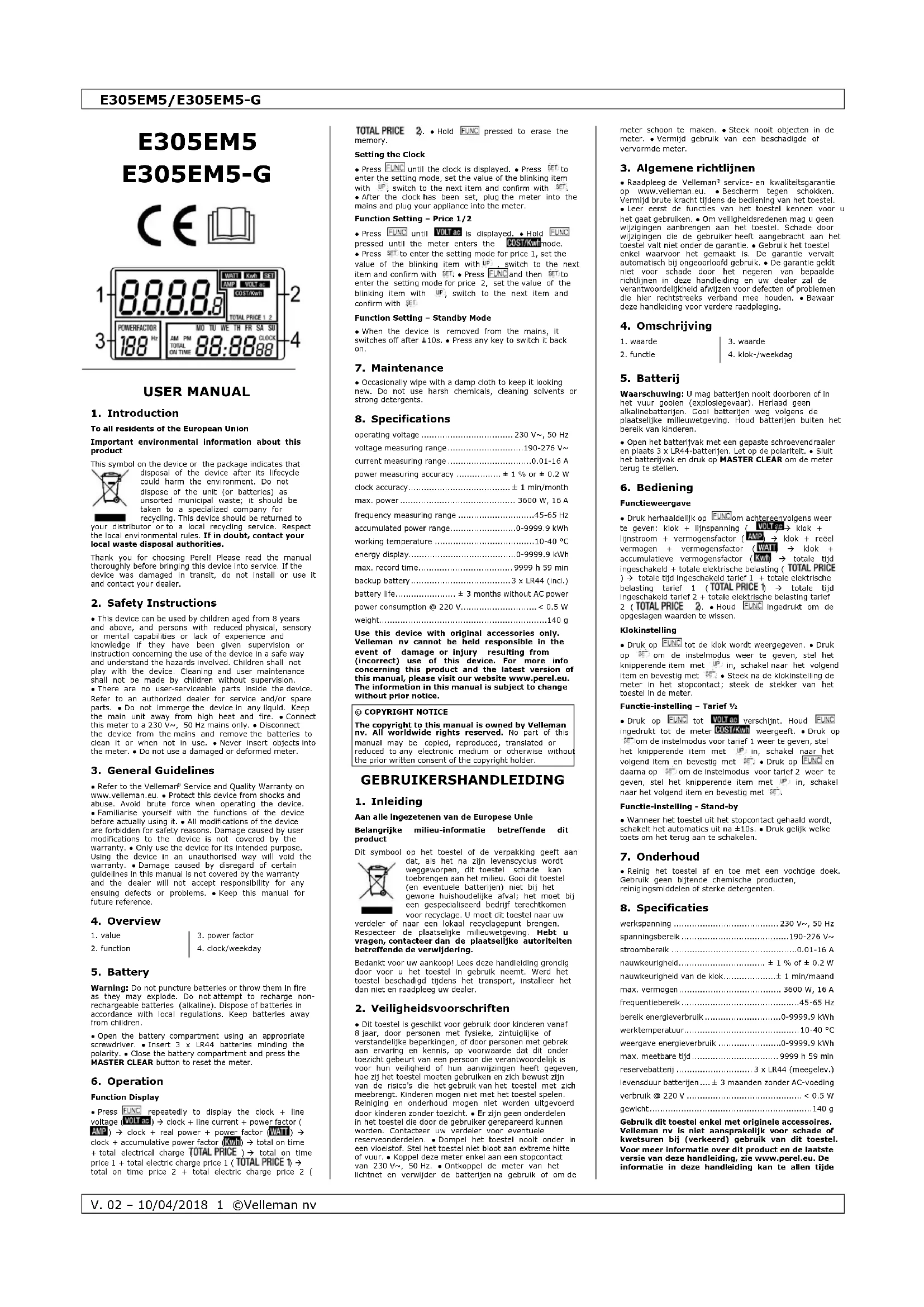

MODE D'EMPLOI E305EM5G Perel

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole

sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à

un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement. En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien effectués normalement par l'utilisateur ne doivent pas l'être par des enfants sans supervision. • Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur. • Ne jamais immerger l'appareil dans un liquide. Ne pas exposer l'appareil au feu ou à une chaleur extrême. • Raccorder le wattmètre à un réseau électrique de 230 V~, 50 Hz. • Déconnecter le wattmètre du réseau électrique et retirer les piles après usage ou avant de le nettoyer. • Ne jamais insérer d'objet dans le mètre. • Éviter d'utiliser un wattmètre endommagé ou déformé.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® sur www.velleman.eu. Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser. Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent. Garder ce mode d'emploi pour toute référence ultérieure.

4. Description

1. valeur
2. valeur
3. fonction
4. heure/jour

5. La pile

Avertissement : Ne jamais perforer les piles et ne pas les jeter au feu (danger d'explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l'environnement. Garder les piles hors de la portée des enfants.

- Ouvrir le compartiment des piles à l'aide d'un tournevis approprié et insérer 3 piles LR44 en respectant la polarité. - Refermer le compartiment des piles et enfoncer MASTER CLEAR pour remettre à zéro le wattmètre.

6. Emploi

Affichage de la fonction

- Enfoncer FUNC à plusieurs reprises pour afficher : heure + tension en ligne (VOLT ac) → heure + courant en ligne + facteur de puissance (AMP) → heure + puissance réelle + facteur de puissance (WATIeure + facteur de puissance accumulé (KWIN) → durée de service + totalité de charge électrique (TOTAL PRICE) → durée de service tarif 1 + totalité de charge électrique tarif 1 (TOTAL PRICE 1) → durée de service tarif 2 + totalité de charge électrique tarif 2 (TOTAL PRICE 2). • Maintenir enfoncé pour effacer les données en mémoire.

Configuration de l'horloge

- Enfoncer FUNC jusqu'à ce que l'heure s'affiche. - Enfoncer pour accéder au mode de configuration, configurer le digit clignotant avec UP, commuter vers le

digit suivant et confirmer avec SE^TM. • Après la configuration de l'heure, connecter le wattmètre au réseau électrique et insérer la fiche de l'appareil dans le wattmètre.

Configuration des fonctions - tarif 12

• Enfoncer FUNC jusqu'à ce que VOLT AC s'affiche.
• Maintenir enfoncé FUNC jusqu'à ce que le wattmètre affiche le mode COST/Kwh
• Enfoncer SE pour accéder au mode de configuration du premier
• Enfoncer FUNC et SE pour accéder au mode de configuration du second

Configuration des fonctions - standby

- L'appareil s'arrête après ±10s après la déconnexion du réseau électrique. • Poussez n'importe quelle touche pour redémarrer.

7. Entretien

- Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

8. Spécifications

tension de service.... 230 V~, 50 Hz

plage de mesure de tension....190-276 V~

plage de mesure de courant....0.01-16 A

précision....± 1 % ou ± 0.2 W

précision de l'horloge.... ± 1 min/mois

puissance max. 3600 W, 16 A

plage de mesure de fréquence....45-65 Hz

plage de consommation énergétique....0-9999.9 kWh

température de service.....10-40 °C

affichage consommation énergétique.....0-9999.9 kWh

temps d'enregistrement max. 9999 h 59 min

pile de rechange....3 x LR44 (incl.)

durée de vie des piles..... ± 3 mois sans alimentation CA

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www.perel.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.
