EM 4 top2 - Module d'extension électrique THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'extension électrique
Marque	Theben
Modèle	EM 4 top2
Tension de service	110‑240 V~, +10% / −15%
Fréquence	50‑60 Hz
Consommation propre	typ. 7,5 VA / Éco 2,8 W
Bus de données – tension	18 V CC
Bus de données – courant	100 mA (max. 500 mA sur le bus)
Puissance de commutation	16 (10) A (C6+C8) / 10 (10) A (C5+C7)
Température ambiante	−30 °C à +45 °C (max. +55 °C brièvement)
Classe de protection	II (selon EN 60730‑1)
Degré de protection	IP20 (selon EN 60529)
Degré de pollution	2
Tension assignée de tenue aux chocs	4 kV
Nombre de canaux	4 (C5‑C8)
Affichage	LED Set rouge, LED jaunes par canal
Touches de commande	4 touches manuelles bleues
Montage	Sur rail DIN (EN 60715)
Conformité	Type 1 B selon IEC/EN 60730‑1
Utilisation prévue	Extension 4 canaux pour TR 641/642/644 top2 RC

FOIRE AUX QUESTIONS - EM 4 top2 THEBEN

Comment affecter le module EM 4 top2 à une minuterie annuelle ?

Dans la minuterie annuelle, allez dans le menu OPTIONS > MODULE D'EXTENSION EM4 et choisissez AFFECTER LE MODULE EM4. Le LED Set rouge clignote sur le module. Appuyez sur la touche C5 pour affecter le module.

Que faire si le LED Set rouge clignote en permanence ?

Le clignotement indique que la minuterie annuelle demande l'affectation du module. Si aucune affectation n'est souhaitée, appuyez sur les 4 touches manuelles pendant plus de 2 secondes pour terminer la configuration.

Comment effectuer une commutation manuelle des canaux ?

Appuyez brièvement sur la touche bleue correspondant au canal (C5‑C8) pour une commutation momentanée. Pour une commutation permanente, maintenez la touche enfoncée pendant plus de 2 secondes.

Quelle est l'alimentation électrique requise ?

Le module fonctionne sous une tension de 110‑240 V~, 50‑60 Hz. L'alimentation (L et N) doit être identique à celle du module de base TR 64x top2 RC.

Le module EM 4 top2 est‑il compatible avec toutes les minuteries Theben ?

Non, il est conçu exclusivement pour les minuteries annuelles TR 641 top2 RC, TR 642 top2 RC et TR 644 top2 RC.

Quelle est la longueur maximale du câble de bus de données ?

La longueur maximale est de 100 mètres entre le module de base et le module d'extension.

Comment réinitialiser le module EM 4 top2 ?

Appuyez sur les 4 touches manuelles (C5‑C8) simultanément pendant plus de 2 secondes. Le LED Set clignote brièvement, ce qui réinitialise la configuration du module.

Puis‑je monter le module près d'un variateur ou d'un moteur ?

Évitez de monter le module à proximité de consommateurs inductifs (moteurs, transformateurs) car les champs parasites peuvent perturber l'heure. Utilisez un câble d'alimentation séparé et déparasitez les charges inductives.

Quels sont les indices de protection et de pollution ?

Le module est protégé en IP20 (pas de protection contre l'eau) et est conçu pour un degré de pollution 2 (environnement non conducteur avec condensation occasionnelle).

Où trouver l'adresse du service après‑vente Theben ?

L'adresse est : Theben AG, Hohenbergstr. 32, 72401 Haigerloch, ALLEMAGNE. Plus d'informations sur www.theben.de.

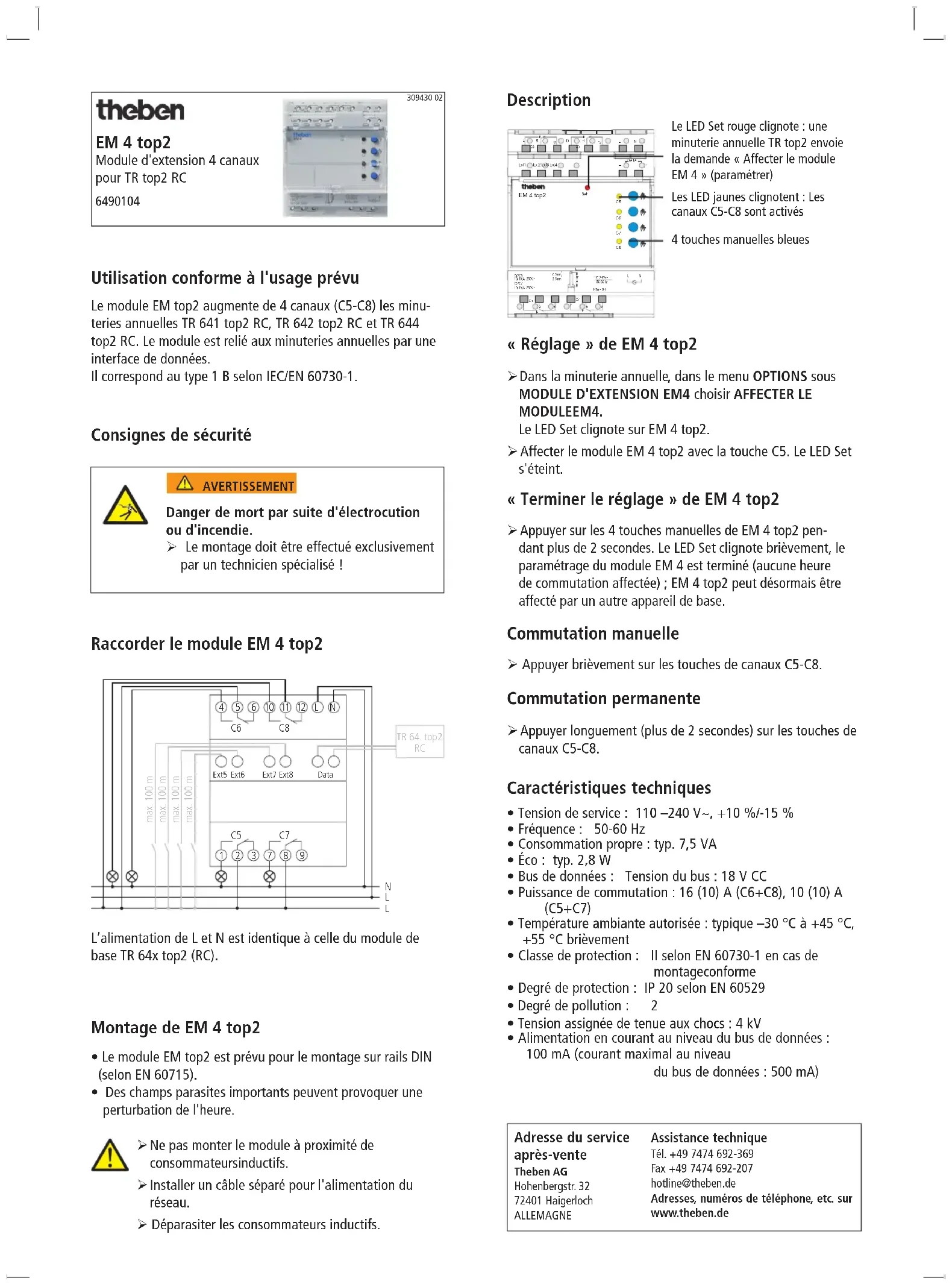

MODE D'EMPLOI EM 4 top2 THEBEN

Module d'extension 4 canaux pour TR top2 RC

6490104

309430 02

Utilisation conforme à l'usage prévu

Le module EM top2 augmente de 4 canaux (C5-C8) les minuteries annuelles TR 641 top2 RC, TR 642 top2 RC et TR 644 top2 RC. Le module est relié aux minuteries annuelles par une interface de données.

Il correspond au type 1 B selon IEC/EN 60730-1.

Avertissement

Danger de mort par suite d'électrocution ou d'incendie.

Le montage doit être effectué exclusivement par un technicien spécialisé !

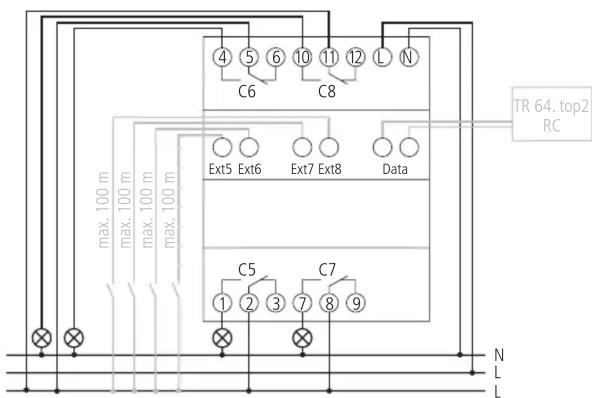

Raccorder le module EM 4 TOP2

C6 C8 Ext5 Ext6 Ext7 Ext8 Data TR 64. top2 RC max. 100 m max. 100 m max. 100 m C5 C7 1 2 3 7 8 9 N L L

L'alimentation de L et N est identique à celle du module de base TR 64x top2 (RC).

Montage de EM 4 TOP2

• Le module EM top2 est prévu pour le montage sur rails DIN (selon EN 60715).
• Des champs parasites importants peuvent provoquer une perturbation de l'heure.

➢ Ne pas monter le module à proximité de consommateurs inductifs. ➢ Installer un câble séparé pour l'alimentation du réseau. Déparasiter les consommateurs inductifs.

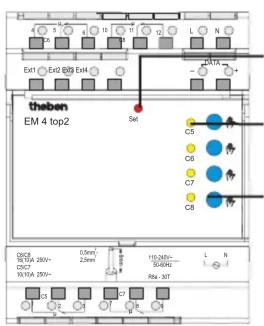

Description

theben EM 4 top2 C5 C6 C7 C8 0.5mA 2.5mA 110-200+ 50kHz N L N E6 E6 B9 E6 H E6 E6 B9 E6 H S4

Le LED Set rouge clignote : une minuterie annuelle TR top2 envoie la demande « Affecter le module EM 4 » (paramétrer)

Les LED jaunes clignotent : Les canaux C5-C8 sont activés

4 touches manuelles bleues

Réglage de EM 4 TOP2

➢Dans la minuterie annuelle, dans le menu OPTIONS sous MODULE D'EXTENSION EM4 choisir AFFECTER LE MODULEEM4. Le LED Set clignote sur EM 4 top2. ➢ Affecter le module EM 4 top2 avec la touche C5. Le LED Set s'éteint.

Terminer le réglage de EM 4 TOP2

Appuyer sur les 4 touches manuelles de EM 4 top2 pendant plus de 2 secondes. Le LED Set clignote brièvement, le paramétrage du module EM 4 est terminé (aucune heure de commutation affectée) ; EM 4 top2 peut désormais être affecté par un autre appareil de base.

Commutation manuelle

Appuyer brièvement sur les touches de canaux C5-C8.

Commutation permanente

➢ Appuyer longuement (plus de 2 secondes) sur les touches de canaux C5-C8.

Caractéristiques techniques

• Tension de service : 110 - 240 V~, +10 %/-15 %
• Fréquence : 50-60 Hz • Consommation propre : typ. 7,5 VA
• Éco : typ. 2,8 W
• Bus de données : Tension du bus : 18 V CC
• Puissance de commutation : 16 (10) A (C6+C8), 10 (10) A (C5+C7)
• Température ambiante autorisée : typique -30 °C à +45 °C, +55 °C brièvement
• Classe de protection : II selon EN 60730-1 en cas de montage conforme
• Degré de protection : IP 20 selon EN 60529
• Degré de pollution : 2
• Tension assignée de tenue aux chocs : 4 kV
• Alimentation en courant au niveau du bus de données : 100 mA (courant maximal au niveau du bus de données : 500 mA)

Après-vente

Theben AG

Hohenbergstr. 32

72401 Haigerloch

ALLEMAGNE

Adresses, numéros de téléphone, etc. sur

www.theben.de
