Type de produit	Thermostat pour chauffage
Marque	Danfoss
Modèle	Icon
Utilisation	Contrôle de chauffage au sol (humide/sec) ou radiateur/convecteur
Installation	Montage mural, suivre les schémas figures 1 à 6
Alimentation	2 piles AA (non fournies)
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	100 g
Affichage	Écran LCD
Plage de température	5°C à 40°C
Modes de fonctionnement	SLO (sol humide), Hed (sol sec), FAS (radiateur/convecteur)
Réglage	Par boutons √ (diminuer/augmenter) et confirmation
Entretien	Nettoyer avec un chiffon doux sec, ne pas utiliser de produits abrasifs
Sécurité	Couper l'alimentation au disjoncteur avant démontage (fig. 8 et 9)
Indice de protection	IP20
Garantie	2 ans

FOIRE AUX QUESTIONS - Icon DANFOSS

Comment installer le thermostat Danfoss Icon ?

Suivez les illustrations des figures 1 à 6 de la notice. Assurez-vous que l'alimentation est coupée au disjoncteur avant de commencer. Le thermostat est conçu pour un montage mural.

Que signifient les modes SLO, Hed et FAS ?

SLO correspond au chauffage par le sol traditionnel (humide), Hed au chauffage par le sol sec, et FAS aux radiateurs ou convecteurs. Sélectionnez le mode adapté dans le menu d'installation.

Comment accéder au menu de configuration ?

Maintenez la touche √ enfoncée pour accéder au menu de configuration. Appuyez à nouveau pour entrer dans le menu d'installation.

Comment changer la température ?

Utilisez les touches √ pour augmenter ou diminuer la température, puis confirmez avec la touche √.

Que faire si le chauffage ne fonctionne pas ?

Vérifiez que le thermostat est correctement paramétré (mode de chauffage), que les piles sont en bon état, et que l'alimentation des actionneurs est active. Consultez les figures de la notice.

Comment démonter le thermostat ?

Coupez l'alimentation au disjoncteur, puis suivez les figures 8 et 9 de la notice pour retirer le thermostat de son support.

Le thermostat peut-il être utilisé avec tous les types de chauffage par le sol ?

Il est compatible avec les chauffages par le sol traditionnels (SLO), secs (Hed) et les radiateurs/convecteurs (FAS). Pour d'autres types, consultez la notice.

Comment réinitialiser le thermostat ?

Vous pouvez réinitialiser en maintenant la touche √ enfoncée pendant plusieurs secondes en mode d'installation, mais consultez la notice pour la procédure exacte.

Quelle est la précision du thermostat ?

La précision est typiquement de ±0,5°C, mais cela peut varier selon l'installation.

Où trouver des pièces de rechange ?

Contactez Danfoss ou un revendeur agréé. Les piles sont des AA standard facilement remplaçables.

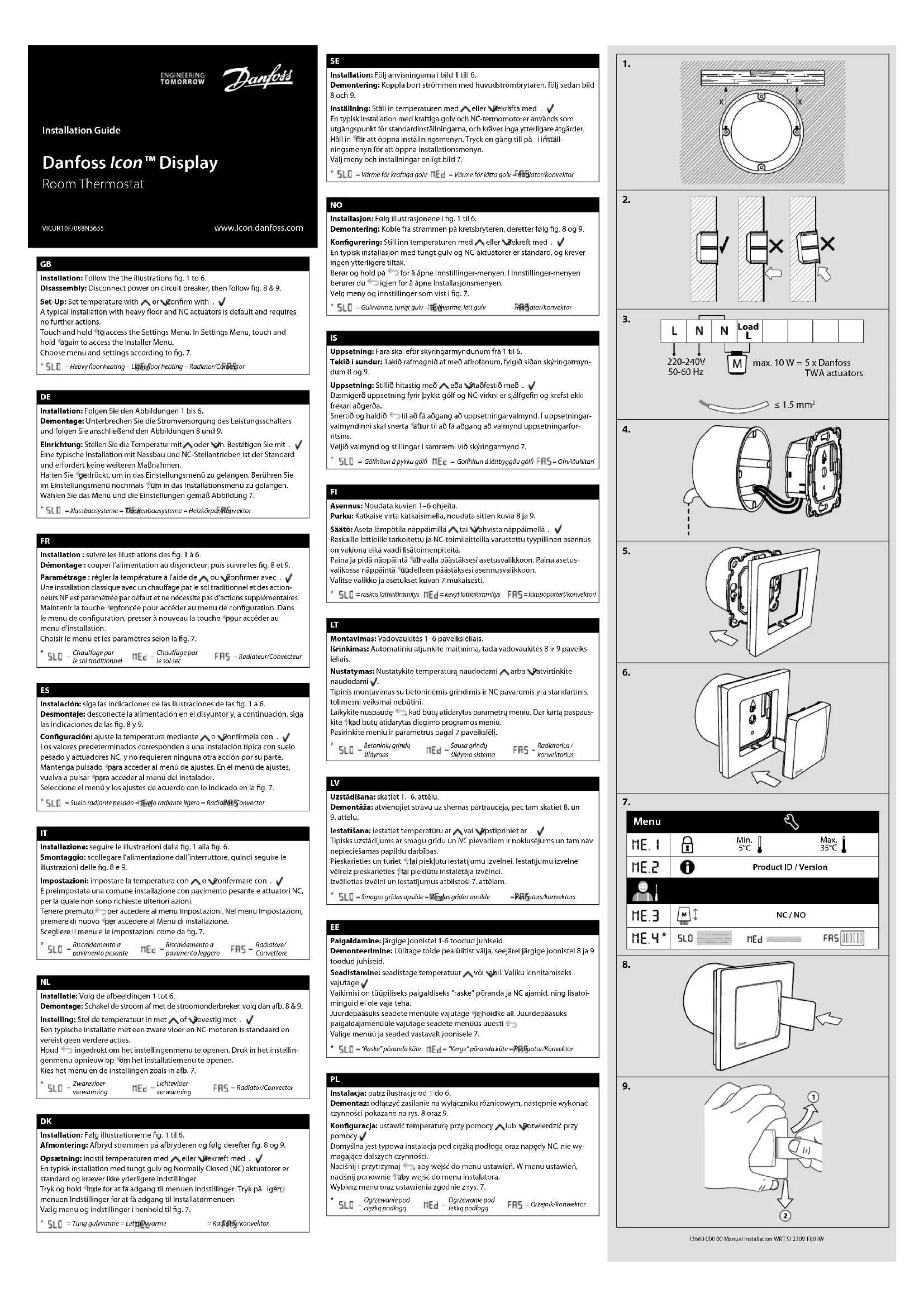

MODE D'EMPLOI Icon DANFOSS

Installation : suivre les illustrations des fig. 1 à 6.

Démontage : couper l'alimentation au disjoncteur, puis suivre les fig. 8 et 9.

Paramétrage : régler la température à l'aide de √ ou √, confirmer avec √. Une installation classique avec un chauffage par le sol traditionnel et des actionneurs NF est paramétrée par défaut et ne nécessite pas d'actions supplémentaires. Maintenir la touche √ enfoncée pour accéder au menu de configuration. Dans le menu de configuration, presser à nouveau la touche pour accéder au menu d'installation.

Choisir le menu et les paramètres selon la fig. 7.

SLO = Chauffage par le sol traditionnel

Hed = Chauffage par le sol sec

FAS = Radiateur/Convecteur
