UA633000RA - Contacteur électrique ABB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contacteur électrique pour condensateurs
Marque	ABB
Modèle	UA633000RA
Tension nominale	400 V AC
Courant nominal	63 A
Fréquence	50/60 Hz
Catégorie d'emploi	AC-6b
Nombre de pôles	3 pôles
Protection	IP20
Température de fonctionnement	-5°C à +40°C
Matériau des contacts	Alliage argent
Durée de vie mécanique	10 millions de cycles
Durée de vie électrique	100 000 cycles
Dimensions (L x H x P)	90 x 85 x 100 mm
Poids	0.5 kg
Alimentation de la bobine	230 V AC
Puissance de la bobine	70 VA
Fonctions principales	Commutation de batteries de condensateurs
Entretien	Nettoyage à sec, vérification des contacts
Sécurité	Déconnexion obligatoire des résistances lors du raccordement
Pièces détachées	Bobine, contacts, ressorts
Réparabilité	Module de contact remplaçable

FOIRE AUX QUESTIONS - UA633000RA ABB

Comment installer le contacteur UA633000RA ?

Assurez-vous que l'alimentation est coupée. Raccordez les câbles conformément au schéma de la notice. Ne pas déconnecter les résistances internes lors du raccordement.

Quelle est la tension de commande de la bobine ?

La tension de commande standard est de 230 V AC. Vérifiez l'étiquette du produit pour confirmer.

Puis-je utiliser ce contacteur pour des charges résistives ?

Ce contacteur est optimisé pour la commutation de condensateurs (catégorie AC-6b). Pour des charges résistives, consultez la fiche technique.

Comment raccorder les résistances de décharge ?

Les résistances de décharge sont pré-câblées en interne. Ne pas les déconnecter lors du raccordement du contacteur, sous peine d'endommagement.

Quelle est la durée de vie de ce contacteur ?

La durée de vie mécanique est de 10 millions de cycles et la durée de vie électrique de 100 000 cycles en conditions nominales.

Comment nettoyer le contacteur ?

Utilisez un chiffon sec et non pelucheux. Ne pas utiliser de produits chimiques ou d'eau. Vérifiez régulièrement l'état des contacts.

Quels sont les accessoires disponibles ?

Des accessoires tels que des blocs de contacts auxiliaires, des relais thermiques et des étriers de fixation sont disponibles auprès d'ABB.

Le contacteur est-il compatible avec un relais thermique ?

Oui, il peut être associé à un relais thermique ABB de la série TA pour une protection contre les surcharges.

Que faire en cas de surchauffe ?

Coupez immédiatement l'alimentation. Vérifiez les connexions et la charge. Si le problème persiste, remplacez le contacteur.

Où trouver la notice d'utilisation ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

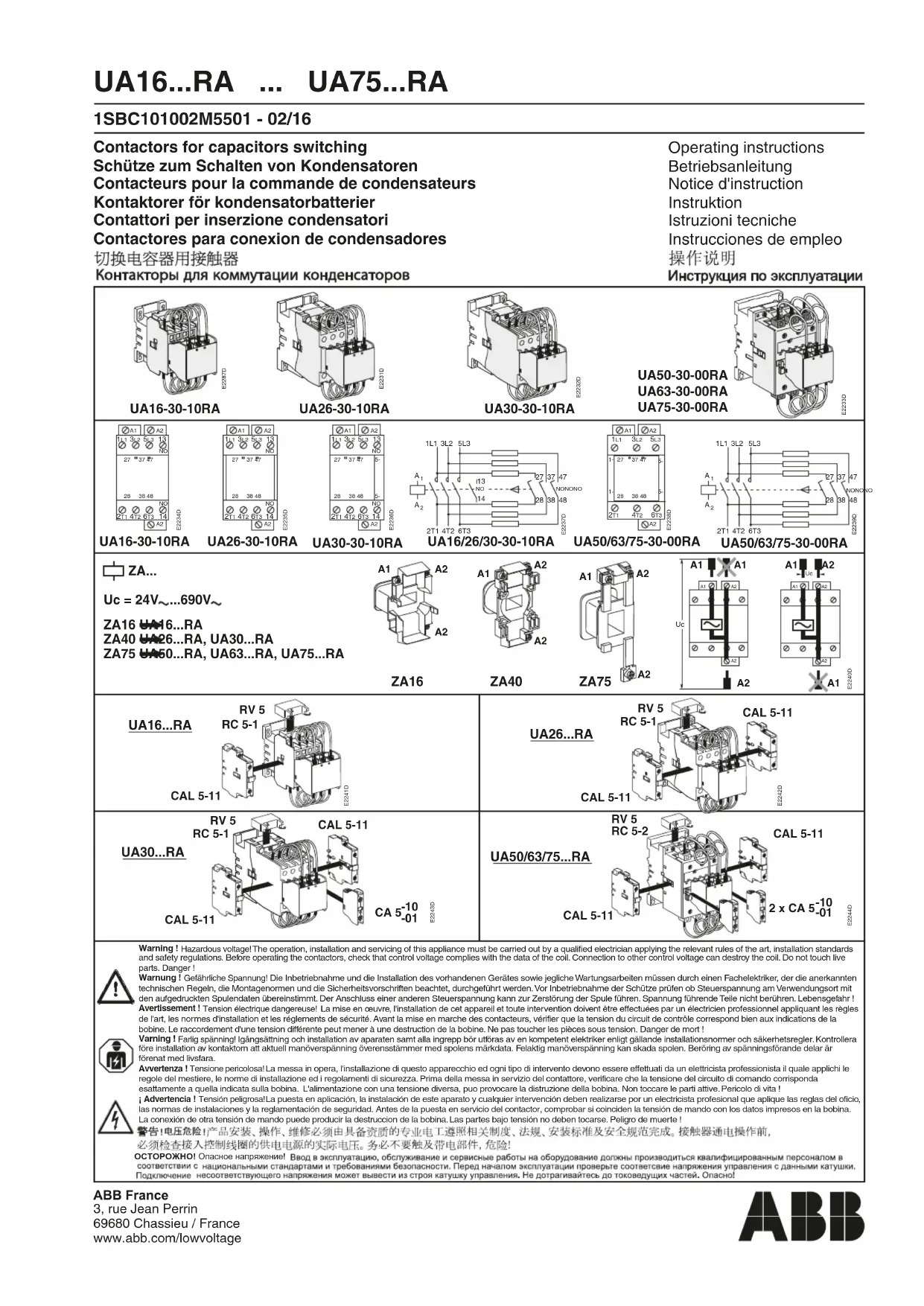

MODE D'EMPLOI UA633000RA ABB

Notice d'instruction

Ne pas déconnecter les résistances lors du raccordement du contacteur.
