Central - Ventilateur HUNTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	Hunter
Modèle	Central
Nombre de pales	5
Diamètre (envergure)	52 pouces (estimation)
Hauteur sous plafond recommandée	2,4 m minimum
Poids	Environ 12 kg
Alimentation	120 V ~ 60 Hz
Puissance moteur	50 W (estimation)
Vitesses	3 vitesses (selon commande murale)
Inversion de rotation	Oui (commutateur d'inversion)
Commande	Murale (incluse)
Éclairage intégré	Possible (option luminaire)
Type de montage	Plafond avec tige de suspension
Matériau des pales	Bois, peint ou ultra brillant selon fini
Entretien	Nettoyer avec brosse douce ou chiffon non pelucheux et détergent doux
Sécurité	Couper l'alimentation avant nettoyage ou intervention
Pièces détachées	Disponibles auprès du revendeur Hunter ou sur HunterFanInternational.com
Garantie	Consultez la notice complète ou le site Hunter
Réparabilité	Faire appel à un électricien qualifié pour le câblage

FOIRE AUX QUESTIONS - Central HUNTER

Comment installer mon ventilateur Hunter Central ?

Lisez attentivement le manuel d'installation fourni. Suivez les étapes illustrées : fixez le support de plafond, assemblez la tige de suspension, effectuez le câblage en respectant les codes de couleurs (noir, blanc, vert/terre), puis fixez les pales et le pavillon. Si vous n'êtes pas familier avec le câblage, faites appel à un électricien qualifié.

Que faire si le ventilateur ne tourne pas ?

Vérifiez d'abord l'alimentation : remettez le disjoncteur ou remplacez le fusible. Assurez-vous que l'interrupteur d'inversion est bien enfoncé (haut ou bas). Ouvrez le pavillon et vérifiez toutes les connexions de câblage. Si le problème persiste, consultez le dépannage dans la notice.

Comment réduire le bruit du ventilateur ?

Serrez toutes les vis d'assemblage et de fixation des pales. Vérifiez que les pales ne sont pas déformées ; remplacez-les si nécessaire. Assurez-vous que le ventilateur est bien fixé à la bride de suspension. Si le bruit persiste, utilisez le kit d'équilibrage fourni.

Le ventilateur oscille ou est déséquilibré, que faire ?

Utilisez la trousse d'équilibrage fournie. Serrez toutes les vis. Vérifiez que la boule de la tige de suspension est bien assise dans le support de plafond. Si l'oscillation persiste, vérifiez que le ventilateur est bien fixé à la bride.

Comment nettoyer mon ventilateur Hunter Central ?

Utilisez une brosse douce ou un chiffon non pelucheux pour éviter de rayer le fini. Pour les pales en bois, utilisez un chiffon à polir pour meubles. Pour les taches tenaces, un détergent doux et un chiffon légèrement humide conviennent. Ne jamais utiliser de produits abrasifs ou de décapants. Coupez toujours l'alimentation avant le nettoyage.

Puis-je utiliser une commande à distance avec ce ventilateur ?

Ce modèle est prévu pour une commande murale incluse. L'utilisation d'une télécommande non agréée Hunter peut nécessiter un adaptateur spécifique. Consultez le site HunterFanInternational.com pour les accessoires compatibles.

Comment inverser le sens de rotation du ventilateur ?

Localisez le commutateur d'inversion sur le moteur (généralement sous les pales). Poussez-le fermement vers le haut pour un flux d'air ascendant (été) ou vers le bas pour un flux descendant (hiver). Assurez-vous que le ventilateur est arrêté avant de manipuler le commutateur.

Mon ventilateur est livré avec un kit luminaire, comment l'installer ?

Le manuel inclut une section 'Luminaire' qui décrit l'installation. Généralement, vous devez connecter les fils du luminaire aux fils du ventilateur (bleu pour la lumière, neutre blanc, terre vert). Fixez ensuite le luminaire selon les instructions. Coupez l'alimentation avant toute manipulation.

Où puis-je trouver des pièces détachées pour mon Hunter Central ?

Contactez votre revendeur Hunter Fan ou visitez le site HunterFanInternational.com. Vous y trouverez des pièces comme les pales, les kits d'équilibrage, les supports, etc. Ayez le numéro de modèle à portée de main.

Quelle est la garantie du ventilateur Hunter Central ?

La garantie est détaillée dans la notice complète. En général, Hunter offre une garantie à vie sur le moteur et une garantie limitée sur les autres pièces. Consultez le site officiel ou contactez le service client pour plus de détails.

MODE D'EMPLOI Central HUNTER

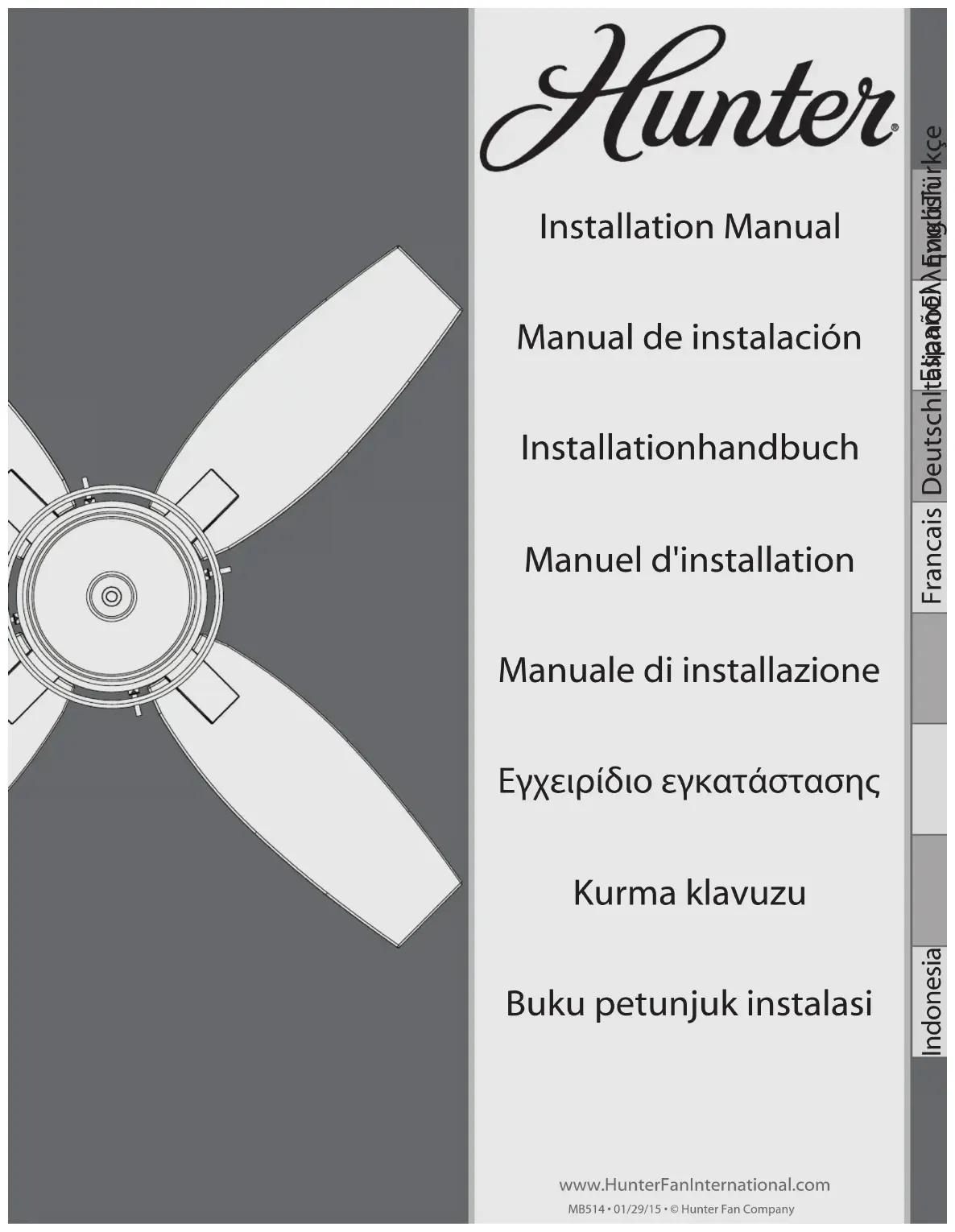

Manuel d'installation

Utilisation du manuel 5 Pales 31

Options pour la fixation du ventilateur 9 Boîtier de commutateur 33

Support de plafond 11 Luminaire 35

Tige de suspension 19 Utilisation 39

Câblage 24 Commande murale 42

Pavillon 29 Maintenance et dépannage 46

Utilisation du manuel 5 Pales 31

Assurez-vous de lire la totalité du manuel avant de commencer l'installation et garder toutes les pièces en sus pour une future utilisation. Si vous n'êtes pas familier avec le câblage, vous devriez engager un électricien qualifié. Ce manuel vous aidera à installer, faire fonctionner et entretenir votre nouveau ventilateur. Ces directives sont conçues pour rendre l'installation et l'assemblage aussi simple et efficace que possible. Il y a quatre composantes pour chaque étape :

1. Chaque étape est illustrée en haut de la page. Les étapes sont numérotées à côté de chaque illustration.
2. Les lettres d'identification dans l'illustration (exemple : [a]) identifient les pièces incluses et sont décrites dans les directives du texte.
3. Les directives du texte sous chaque illustration décrivent la procédure pour chaque étape.
4. À droite de chaque image, vous trouverez une illustration grandeur nature de la quincaillerie nécessaire. Au bas de chaque illustration, une petite image représente les outils nécessaires à chaque étape. Les images renvoient à la légende suivante :

* Uniquement pour les plafonds de béton

Tournevis Phillips Pince à dé

Tournevis, pour vis à tête plate

Perceuse électrique avec mèche de 3,5 mm ou mèche à maçonnerie*

Marteau

Pinces

S'assurer que les quatre (4) cales sont toujours en place.

Ou les fils. Placer la boule de la tige de suspension dans l'encoche du support de plafond.

Pour nettoyer le ventilateur, utiliser des brosses ou des chiffons doux pour ne pas le griffer. Les produits nettoyants peuvent endommager le fini.

Nettoyage et Entretien

Nettoyage et entretien

Soins des finis :

Nettoyer à l'aide d'une brosse douce ou d'un chiffon non pelucheux pour éviter de rayer le fini. Un bec à brosse d'aspirateur peut enlever le plus gros de la poussière. Des taches de surface ou une accumulation de saleté et de poussière peuvent être facilement enlevées à l'aide d'un détergent doux et d'un linge légèrement humide. Vous pouvez utiliser un produit pour artiste, mais jamais de décapants car ils endommageraient le fini.

Soins des pales :

Il faut nettoyer les pales fini bois avec un chiffon à polir pour meubles. De temps en temps, une légère couche de poli à meubles peut être appliquée pour la protection et la beauté. Il faut nettoyer les pales peintes et ultra brillantes de la même manière que le fini du ventilateur.

Si vous avez besoin de pièces ou d'aide, communiquez avec votre revendeur Hunter Fan ou rendez-nous visite sur notre site Web au: http://www.HunterFanInternational.com.

Problème : Rien ne se passe ; le ventilateur ne tourne pas. Solution : Remettre sous tension, remplacer le fusible ou réarmer le disjoncteur.

• Remettre sous tension, remplacer le fusible ou réarmer le disjoncteur.
• Ouvrir le pavillon et vérifier toutes les connexions du câblage.
• Pousser le commutateur d'inversion fermement vers le haut ou le bas.
• Régler l'indicateur à la vitesse désirée du ventilateur.

Problème : Fonctionnement bruyant.

Solution :

- Visser les vis d'assemblage et de fixation de pales jusqu'à serrage complet.

- Remplacer toutes les pales.

Problème : Déséquilibrage excessif de la rotation.

Solution :

- Utiliser la trousse d'équilibrage fournie avec le ventilateur. - Serrer toutes les vis.

- Assurez-vous que le ventilateur est bien fixé à la bride de suspension.

- Fermer le courant, supporter le ventilateur très soigneusement et vérifier que la boule Trilobular™ est bien assise.

Si vous avez essayé toutes ces solutions de dépannage et que vous avez encore des problèmes, rendez-nous visite sur notre site Web au:

http://www.hunterfaninternational.com.
