Type de produit	Ventilateur de plafond
Marque	Hunter
Modèle	Caribbean
Catégorie	Ventilateur
Poids	16 kg
Hauteur minimale de montage	2,3 m du sol
Capacité de levage recommandée	16 kg
Diamètre intérieur tige d'extension	2 cm
Options de montage	Standard, angle, affleurant
Fixation	Directe à la structure du bâtiment
Alimentation	Secteur (conforme aux codes électriques)
Commutateur d'inversion	Oui, manuel
Réglages de vitesse	3 vitesses + arrêt par chaînette
Éclairage	Compatible avec kit d'éclairage accessoire (non inclus)
Utilisation recommandée été	Rotation antihoraire pour rafraîchir
Utilisation recommandée hiver	Rotation horaire pour redistribuer la chaleur
Matériau des pales	Bois fini (bois, peint ou ultra brillant)
Entretien	Chiffon doux, détergent doux, polir pour meubles pour pales bois
Sécurité	Déconnecter alimentation avant installation, ne pas plier le système de fixation
Pieces détachées	Disponibles auprès du revendeur Hunter ou sur le site Web
Assistance technique	Contacter le revendeur ou http://www.hunterfanglobal.com
Accessoires optionnels	Commandes murales/à distance, extensions de tige
Livret inclus	Guide du choix et de la préparation d'un endroit

FOIRE AUX QUESTIONS - Caribbean HUNTER

Le ventilateur ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation est bien présente (disjoncteur, fusible). Tirez sur l'interrupteur à chaîne. Assurez-vous que le commutateur d'inversion est poussé à fond d'un côté. Ouvrez le pavillon pour vérifier les connexions électriques. Enlevez les cales d'expédition si présentes.

Le ventilateur fait un bruit anormal, comment résoudre ?

Serrez toutes les vis d'assemblage et de fixation des pales. Vérifiez que les pales ne sont pas endommagées. Serrez les vis de la plaque de fixation du boîtier de commutateur. Si le bruit persiste, utilisez une commande de vitesse approuvée Hunter.

Le ventilateur est déséquilibré en rotation, que faire ?

Utilisez la trousse d'équilibrage fournie. Serrez toutes les vis. Assurez-vous que le ventilateur est bien fixé à la bride de suspension. Vérifiez que la boule Trilobular™ est correctement assise en soutenant le ventilateur.

Comment inverser le sens de rotation du ventilateur ?

Arrêtez le ventilateur et attendez qu'il s'arrête complètement. Poussez fermement le commutateur d'inversion vers la droite ou la gauche selon le sens souhaité. En été, utilisez le sens antihoraire pour rafraîchir ; en hiver, le sens horaire pour redistribuer la chaleur.

Comment nettoyer le ventilateur ?

Utilisez une brosse douce ou un chiffon non pelucheux pour éviter les rayures. Pour les pales en bois, utilisez un chiffon à polir pour meubles. Appliquez occasionnellement un poli à meubles. Pour les finis peints, utilisez un détergent doux et un linge légèrement humide.

Quelle est la hauteur minimale de montage ?

Les pales du ventilateur ne doivent pas être plus basses que 2,3 m du sol pour des raisons de sécurité.

Puis-je utiliser un variateur de lumière ou de vitesse standard ?

Pour une performance silencieuse et optimale, utilisez uniquement des commandes de vitesse et des accessoires Hunter approuvés. Les variateurs standards peuvent endommager le moteur.

Que faire si une pale est endommagée ?

Si une pale est endommagée, renvoyez toutes les pales pour remplacement. Conservez les pales par ensembles, telles qu'expédiées, pour assurer l'équilibre.

Où puis-je trouver des pièces de rechange ?

Contactez votre revendeur Hunter Fan ou rendez-vous sur le site Web http://www.hunterfanglobal.com pour commander des pièces détachées.

Comment installer le ventilateur sur un plafond en béton ?

Vous aurez besoin de brides d'ancrage à coquille d'expansion M5 x 30 mm et de vis (vendues séparément). Suivez les étapes 1 à 5 du manuel avant de procéder à l'étape 11. Utilisez une perceuse avec mèche à maçonnerie.

MODE D'EMPLOI Caribbean HUNTER

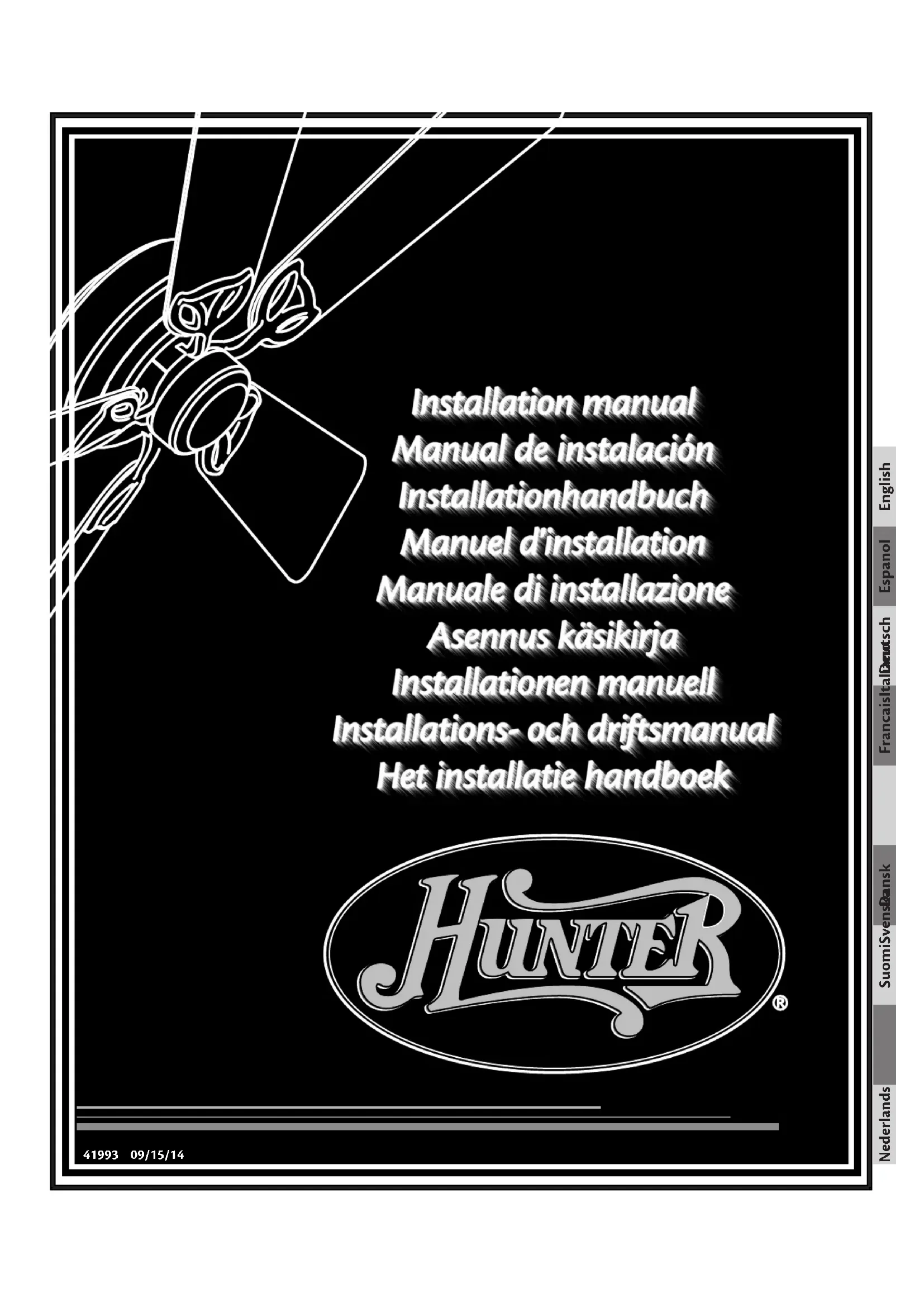

Manuel d'installation

Votre nouveau ventilateur de plafond est un plus pour votre maison ou votre bureau et vous offrira confort et performance fiable pendant de nombreuses années. Nous sommes fiers de vous offrir le meilleur ventilateur de plafond disponible partout dans le monde. Avant d'installer votre ventilateur, nous vous recommandons d'enregistrer les renseignements suivants pour vos dossiers et l'assistance à la garantie. Voir la plaque signalétique Hunter sur le haut de votre ventilateur pour les renseignements pertinents. Assurez-vous de conserver votre reçu pour vos dossiers.

Nom Du Modèle
Numéro Du Modèle
Numéro De Série
Date D'achat
Lieu De L'achat

Avant l'installation

Avant d'installer votre ventilateur, assurez-vous de pouvoir faire les choses suivantes :

• Localiser une solive de plafond ou un autre support approprié au plafond.
• Percer des trous et installer des vis à bois ou des brides d'ancrage à coquille d'expansion.
• Si votre plafond est en béton, vous aurez besoin de brides d'ancrage à coquille d'expansion M5 x 30 mm et de vis (vendues séparément).
• Identifier et connecter les fils électriques.
• Soulever 16 kg (40 lb).

Choix de l'endroit et préparation

Voir le livret joint "Guide du choix et de la préparation d'un endroit pour un ventilateur de plafond" pour déterminer le meilleur emplacement pour votre ventilateur. Ce livret inclut également les renseignements pour s'assurer que votre support de ventilateur et votre boîte de sortie satisfont aux codes de sécurité applicables aux ventilateurs de plafond.

Vérification des pièces de votre ventilateur

Vérifiez soigneusement les pièces de votre ventilateur. Déballez les pièces de votre ventilateur comme le recommande ce manuel pour éviter des dommages. Assurez-vous de conserver ce manuel pour référence future et de garder les pièces en sus. Si une pale de ventilateur est endommagée, veuillez renvoyer toutes les pales pour remplacement. Si vous installez plus d'un ventilateur, assurez-vous de conserver les pales par ensembles, telles qu'expédiées.

Accessoires optionnels

Hunter offre plusieurs accessoires pour compléter votre ventilateur, comme des commandes de vitesse fixées au mur ou à distance et des extensions de tiges de suspension pour des plafonds d'une hauteur supérieure à 2,6 m. Pour assurer une performance équilibrée et stable, le diamètre intérieur des tiges d'extension de tous les ventilateurs Hunter est de 2 cm. Suivre les directives jointes à l'accessoire Hunter pour son installation et son utilisation. Si votre ventilateur ne comprend pas de luminaire, vous pouvez acheter un kit d'éclairage accessoire séparément.

Pour une performance silencieuse et optimale de votre ventilateur Hunter, n'utiliser que des commandes de vitesse et des accessoires Hunter.

Assurez-vous de lire la totalité du manuel avant de commencer l'installation et garder toutes les pièces en sus pour une future utilisation. Si vous n'êtes pas familier avec le câblage, vous devriez engager un électricien qualifié. Ce manuel vous aidera à installer, faire fonctionner et entretenir votre nouveau ventilateur. Ces directives sont conçues pour rendre l'installation et l'assemblage aussi simple et efficace que possible. Il y a quatre composantes pour chaque étape :

1. Chaque étape est illustrée en haut de la page. Les étapes sont numérotées à côté de chaque illustration.
2. Les lettres d'identification dans l'illustration (exemple : [a]) identifient les pièces incluses et sont décrites dans les directives du texte.
3. Les directives du texte sous chaque illustration décrivent la procédure pour chaque étape.
4. À droite de chaque image, vous trouverez une illustration grandeur nature de la quincaillerie nécessaire. Au bas de chaque illustration, une petite image représente les outils nécessaires à chaque étape. Les images renvoient à la légende suivante :

Tournevis Phillips

Tournevis, pour vis à tête plate

Perceuse électrique avec mèche de 3,5 mm ou mèche à maçonnerie*

Clé Allen (comprise)

Clé ou pince

Marteau

Ruban à mesurer

* Uniquement pour les plafonds de béton

• Pour éviter un choc électrique possible, avant d'installer votre ventilateur, déconnecter l'alimentation électrique en mettant hors tension les disjoncteurs de la prise et de l'interrupteur mural correspondant. Si vous ne pouvez pas verrouiller les disjoncteurs en position fermée, attacher un dispositif de mise en garde visible, comme une étiquette, au panneau électrique principal.
• Tous les câblages doivent être conformes aux codes électriques nationaux et locaux. Si vous n'êtes pas familier avec les codes de câblage, vous devriez engager un électricien qualifié et ne pas essayer d'installer le ventilateur.
• Pour réduire le risque de blessures, ne pas courber le système de fixation des pales quand vous installez, équilibrez ou nettoyez le ventilateur. Ne jamais insérer d'objets étrangers entre les pales en rotation.
• Les pales du ventilateur ne doivent pas être plus basses que 2,3 m du sol.
• Un commutateur omnipolaire avec une distance d'isolement d'au moins 3 mm doit être disponible à l'emplacement de l'installation.
• Assurez-vous de lire la totalité du manuel avant de commencer l'installation et conservez ces directives pour une future référence ou une assistance de garantie.
• Pour réduire le risque de blessures, fixer le ventilateur directement à la structure de support du bâtiment selon ces directives et utiliser seulement la quincaillerie fournie.
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou n'ayant pas l'expérience ou les connaissances adéquates, à moins d'être sous la supervision d'une personne responsable de leur sécurité ou d'avoir reçu de cette personne des instructions pour utiliser l'appareil.
• Les enfants doivent rester sous la supervision d'une personne pour garantir qu'ils ne joueront pas avec l'appareil.

Options pour la fixation du ventilateur

Il existe trois différentes manières de fixer votre ventilateur de plafond, selon vos besoins et le style de votre plafond.

La fixation standard est la manière la plus courante d'installer un ventilateur de plafond. La fixation standard est recommandée pour les plafonds de 2,6 m (8,5 pieds) ou plus.

Dans le cas d'une fixation à angle, les flèches de la plaque de plafond doivent être orientées vers le sommet du plafond.

Si votre plafond est en béton, suivre les étapes 1 à 5 avant de procéder à l'étape 11. Si votre plafond n'est pas en béton, suivre les étapes 6 à 10 avant de procéder à l'étape 11.

Poser les trois isolateurs de caoutchouc noirs [a] dans les trous ronds de la plaque de plafond [b].

Passer les câbles d'alimentation [a] par le trou central de la plaque de plafond [b].

Si la fixation choisie est standard ou à angle, suivre les étapes 12 à 17 puis sauter à l'étape 22. Si la fixation choisie est affleurante, suivre les étapes 18 à 21 avant de procéder à l'étape 22.

Pour réduire le risque d'incendie, de choc électrique ou de dommages au moteur, ne pas soulever ou porter le ventilateur par les fils d'alimentation. Pour éviter des dommages aux fils à la base de l'ensemble du ventilateur, ne pas poser le ventilateur sur une surface dure. Utiliser la mousse de la boîte comme support. Les filets du fourreau adaptateur sont recouverts d'un enduit spécial. Ne pas enlever cet enduit; il empêche le fourreau de se desserrer. Une fois l'assemblage terminé, ne pas enlever le fourreau.

Tirer la boule Trilobular™ [a] au-dessus du coin [b] pour que les extrémités de la goupille [c] reposent dans l'échancrure de la boule.

Insérer la vis de réglage [a] dans la boule Trilobular™ [b] et bien la serrer. Le sommet de la vis de réglage [a] reposera sur le coin [c] et tiendra la boule en place. Procéder à l'étape 22.

Placer l'adaptateur encastré [a] dans la base de la bride de suspension [b] pour que leurs deux côtés plats s'ajustent.

Aligner les trois échancrures de l'adaptateur encastré [a] avec les trois trous situés au sommet du ventilateur et poser les trois vis d'assemblage [b]. Assurez-vous que le pavillon inférieur n'est pas coincé entre la bride de suspension et le boîtier du moteur.

Pour éviter un choc électrique possible, avant d'installer votre ventilateur, déconnecter l'alimentation électrique en mettant hors tension les disjoncteurs de la prise et son interrupteur mural correspondant. Si vous ne pouvez pas verrouiller les disjoncteurs en position fermée, attacher un dispositif de mise en garde visible, comme une étiquette, au panneau électrique principal. Tous les câblages doivent être conformes aux codes électriques nationaux et locaux. Si vous n'êtes pas familier avec le câblage, vous devriez engager un électricien qualifié.

Fil de terre [a] (vert/jaune) à la borne [b] identifiée

Fil neutre [a] (bleu) à la borne [b] identifiée "N".

Soulever le pavillon inférieur [a] autour de la bride de suspension [b] et aligner les trois trous du pavillon inférieur [a] avec les trous précédemment alignés de la bride de suspension [b] et de la plaque de plafond [c].

Visser légèrement les trois vis d'assemblage [a] jusqu'à ce que tous les trous soient bien en face, ensuite bien serrer chaque vis.

Installer la plaque métallique [a] sur le boîtier de commutateur inférieur [b] à l'aide des vis de l'étape 57.

Pousser le bouchon [a] dans la plaque du couvercle [b] et dans le boîtier du commutateur, pour fixer la plaque du couvercle.

Fonctionnement de votre ventilateur hunter

Comment faire fonctionner votre ventilateur :

• Mettre le ventilateur sous tension.
• Tirer doucement sur la chaîne pour ajuster le réglage.

Ventilateur

L'interrupteur à chaîne contrôle la puissance du ventilateur. L'interrupteur à chaîne possède quatre réglages en séquence : Élevé, moyen, bas et arrêt.

Lumière

Marche arrière

Tirer doucement sur la chaînette pour allumer et éteindre la lumière.

Pour changer la direction de la circulation d'air, arrêter le ventilateur et attendre qu'il s'arrête complètement. Pousser fermement le commutateur d'inversion vers la droite ou la gauche.

Par temps chaud, il est préférable que les ventilateurs rafraîchissent la pièce en faisant circuler l'air vers le bas (sens antihoraire).

Par temps froid, régler votre ventilateur pour qu'il tire vers le haut (sens horaire) pour distribuer l'air chaud emprisonné au plafond sans causer de courant d'air.

Nettoyage et entretien

Soins des finis :

Nettoyer à l'aide d'une brosse douce ou d'un chiffon non pelucheux pour éviter de rayer le fini. Un bec à brosse d'aspirateur peut enlever le plus gros de la poussière. Des taches de surface ou une accumulation de saleté et de poussière peuvent être facilement enlevées à l'aide d'un détergent doux et d'un linge légèrement humide. Vous pouvez utiliser un produit pour artiste, mais jamais de décapants car ils endommageraient le fini.

Soins des pales :

Il faut nettoyer les pales fini bois avec un chiffon à polir pour meubles. De temps en temps, une légère couche de poli à meubles peut être appliquée pour la protection et la beauté. Il faut nettoyer les pales peintes et ultra brillantes de la même manière que le fini du ventilateur.

Si vous avez besoin de pièces ou d'aide, communiquez avec votre revendeur Hunter Fan ou rendez-nous visite sur notre site Web au: http://www.hunterfanglobal.com.

Problème : rien ne se passe; le ventilateur ne tourne pas.

Solution :

• Remettre sous tension, remplacer le fusible ou réarmer le disjoncteur.
• Ouvrir le pavillon et vérifier toutes les connexions du câblage.
• Pousser fermement le commutateur d'inversion vers la droite ou la gauche. • Tirer sur l'interrupteur à chaîne.
• Enlever les cales d'expédition.
• Vérifier la connexion des fiches dans le boîtier du commutateur en fonction des directions.

Problème : fonctionnement bruyant.

Solution :

• Visser les vis d'assemblage et de fixation de pales jusqu'à serrage complet.
• Remplacer toutes les pales.
• Vérifier et serrer les vis de la plaque de fixation du boîtier de commutateur et des boîtiers supérieur et inférieur de commutateur.
• Changer pour une commande approuvée de vitesse

Problème : déséquilibrage excessif de la rotation.

Solution :

• Utiliser la trousse d'équilibrage fournie avec le ventilateur.
• Serrer toutes les vis.
• Assurez-vous que le ventilateur est bien fixé à la bride de suspension.
• Mettre hors tension, supporter le ventilateur très soigneusement et vérifier que la boule Trilobular™ est bien assise.

Si vous avez essayé toutes ces solutions de dépannage et que vous avez encore des problèmes, rendez-nous visite sur notre site Web au: http://www.hunterfanglobal.com.
