PVD1EU - Multiprise TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multiprise (tambour de câble)
Marque	Trotec
Modèle	PVD1EU
Longueur de câble	20 m
Nombre de prises	4 (avec clapets, indice IP44)
Puissance max. (câble déroulé)	3200 W
Puissance max. (câble enroulé)	1100 W
Tension nominale	230 V / 50 Hz
Courant nominal	16 A
Indice de protection	IP44 (protégé contre les projections d'eau)
Classe de protection	I (avec mise à la terre)
Dimensions (L x l x H)	175 mm x 230 mm x 320 mm
Poids (sans emballage)	3 kg
Matériau	Plastique résistant aux chocs
Dispositifs de sécurité	Disjoncteur thermique, frein de câble, prises sécurisées
Fonctionnalités	Poignée de transport, clip de câble, manivelle, enrouleur automatique (frein)
Entretien et nettoyage	Nettoyage avec un chiffon humide et doux ; ne pas utiliser de solvants ou produits abrasifs
Sécurité d'utilisation	Ne pas utiliser avec câble enroulé pour charges élevées ; vérifier avant chaque utilisation
Pièces détachées et réparabilité	Aucune pièce détachée disponible pour l'utilisateur ; intervention par électricien qualifié uniquement
Température de stockage	-5 °C à 40 °C
Utilisation extérieure	Oui, grâce à l'indice IP44 (ne pas immerger)
Certifications	Conforme aux directives CE

FOIRE AUX QUESTIONS - PVD1EU TROTEC

Quelle est la puissance maximale supportée par le tambour PVD1EU ?

La puissance maximale est de 3200 W lorsque le câble est entièrement déroulé, et de 1100 W lorsque le câble est enroulé.

Combien de prises dispose le tambour de câble ?

Le tambour est équipé de 4 prises sécurisées avec clapets, protégées contre les projections d'eau (IP44).

Comment réinitialiser le disjoncteur thermique après un déclenchement ?

Laissez refroidir l'appareil, débranchez la fiche secteur et tous les appareils, déroulez entièrement le câble, puis appuyez sur le bouton rouge du disjoncteur thermique.

Puis-je utiliser le tambour avec le câble enroulé pour des appareils puissants ?

Non. Avec le câble enroulé, la puissance maximale est limitée à 1100 W. Pour des charges allant jusqu'à 3200 W, le câble doit être entièrement déroulé.

Que faire si la protection anti-surchauffe se déclenche ?

Débranchez la fiche secteur, débranchez tous les appareils connectés, laissez refroidir, déroulez complètement le câble et appuyez sur le bouton rouge du disjoncteur.

Le tambour est-il adapté à une utilisation en extérieur ?

Oui, grâce à l'indice de protection IP44, il résiste aux projections d'eau. Cependant, ne l'immergez pas et protégez-le des intempéries excessives.

Comment nettoyer le tambour de câble ?

Débranchez la fiche secteur, puis nettoyez avec un chiffon humide, doux et non pelucheux. N'utilisez pas de solvants, d'alcool ou de produits abrasifs.

Où puis-je trouver des pièces de rechange ?

Aucune pièce détachée n'est prévue pour l'utilisateur. En cas de défaut, contactez un électricien qualifié ou le service après-vente Trotec.

Quelles sont les conditions de stockage recommandées ?

Stockez l'appareil au sec, à l'abri du gel et de la chaleur, dans une plage de température de -5 °C à 40 °C. Évitez la poussière et le soleil direct.

Comment éviter les risques de trébuchement avec le câble ?

Déroulez le câble de manière à ce qu'il ne traverse pas les zones de passage. Utilisez le clip de câble pour fixer l'extrémité lors du rangement.

MODE D'EMPLOI PVD1EU TROTEC

Remarques concernant la notice 2

Normes de sécurité 2

Informations sur I'appareil 4

Transport et stockage 6

Utilisation. 6

Défauts et pannes 6

Maintenance 7

Nettoyage 7

Élimination 7

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension electrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessite d'observer le manuel d'utilisation.

Voupeuz telecharger la derniere version de ce manuel et la déclaration de conformité UE sur le lien suivant :

PVD1EU

Veuillez tire attentivement leprésent manuel avant la mise en service ou l'utilisation du produit et conservez-le à proximate immediate du site d'installation ou sur le produit lui-même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité et des instructions risque de cause une électrocution, de provoquer un incendie et/ou d'entrainer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

• N'utilise pas l'appareil dans un local représentant un risque d'explosion.
• N'utilisez pas l'appareil dans une atmophère agressive.
• Ne touchez ou n'utilisez pas l'appareil avec les mains humides ou mouillées.
• Ne plongez pas l'appareil dans l'eau.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifie le bon état de l'appareil. N'utilisez pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
• N'utilissez jamais l'appareil en cas de dommage sur un cable électrique ou sur le raccordement secteur!
• Raccordez la fiche secteur à une prise de courant dûment protégée.

• Lorsque vous travailliez sur le système électrique, respectez les règles de sécurité suivantes : 1. Mettre hors tension, 2. Sécuriser contre toute remise sous tension, 3. S'assurer de l'absence de tension, 4. Mettre à la terre et court-circuiter, 5. Recouvrir les pieces sous tension ou en empêcher l'accès.

• Avant l'entretien, la maintenance ou les réparations, débranchez le cable électrique de l'appareil en le saississant par la fiche.

• N'utilisez jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable électrique. Un cable électrique défectieux doit être remplaced par le fabricant, le service après-vente ou unElectricien spécialise. Les cables electrolytes défectieux représentent un sérieux danger pour la santé.
• Observe les conditions de stockage et de fonctionnement indiquées dans le chapitre « Caracteristiques techniques »
• N'exposez jamais l'appareil à une grande chaleur ou au rayonnement direct du soleil.
• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
• Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.

Utilisation conforme

L'appareil sert de rallonge pour les raccordements électriques. Les puissance de raccordement maxima ne doivent pas être dépassées :

• 3200 W / 230 V (câble déroule)
• 1 100 W / 230 V (câble enroule)

Utilisation non conforme

N'utilise pas l'appareil dans les zones représentant un risque d'explosion. Veuillez ne pas installer l'appareil sur un support mouillé ou inonde.

Il est interdit de modifier, compléter ou ALTERer l'appareil de chaque manière que ce soit.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre « Sécurité ».

La première mise en service ainsi que les travaux de maintenance nécessitant l'ouverture du boîtier doivent uniquement être réalisés par un électricien qualifié.

Signaux de sécurité et étiquettes sur l'appareil

Remarque

Ne retirez aucun signal de sécurité, autocollant niétiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

L'autocollant suivant en allemand est apposé sur l'appareil :

Tambour de cable

ATTENTION! EN CAS DE DÉCLENCHEMENT DE LA PROTECTION ANTI-SURCHAUFFE :

DEBRANCHEZ LA PRISE SECTEUR APPUYEZ SUR LE BOUTON ROUGE

DEBRANCHES LES PRISES RACCORDEES AVANT DE DEROULER LE CABLE.

NE PAS BRANCHER EN SÉRIE! NE PAS COUVRIR PENDANT L'UTILISATION!

Les symboles suivants se trouvent sur l'autocollant :

Symbole Signification
Max. 3.200 W / 230 V	Ce symbole apposé sur l'appareil rappelle que la puissance de raccordement maximum ne doit pas dépasser 3 200 W / 230 V à l'état déroulé.
Max. 1.100 W / 230 V	Ce symbole apposé sur l'appareil rappelle que la puissance de raccordement maximum ne doit pas dépasser 1 100 W / 230 V à l'état enroulé.

Risques résiduels

Avertissement relat à la tension électrique

Risque d'electrocution en cas d'iso1ation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels dommages et est sur de son bon fonctionnement.

N'utilisez plus l'appareil si vous détectez un dommage.

N'utilise pas l'appareil si celui-ci ou vos mains sont humides ou mouillés!

N'utilisez pas l'appareil si le boitier est ouvert.

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le déterminer.

Remarque

N'utilise pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Comportement en cas d'urgence

1. En cas d'urgence, veuilles séparer immédiatement

l'appareil de l'alimentation electrique :

Débranchez la fiche.

1. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

L'appareil dispose d'un cable de 20m de longueur.

Il est équipé de quatre prises sécurisées, protégées contre les jets d'eau, dotées de clapets leur conférant l'indice de protection IP44.

Une poignée de transport ergonomique facilité le transport.

Un clip de cable permet le rangement sur du cable et de la fiche.

Le large pied garantit la grande stabilité du tambour de cable. Un disjoncteur thermique ainsi qu'un système de freinage central renforcent encore la sécurité.

L'appareil est doté de plus d'une protection renforcée empêchant une electrocution en cas de contact dans la prise secteur.

Representatiede I'appareil

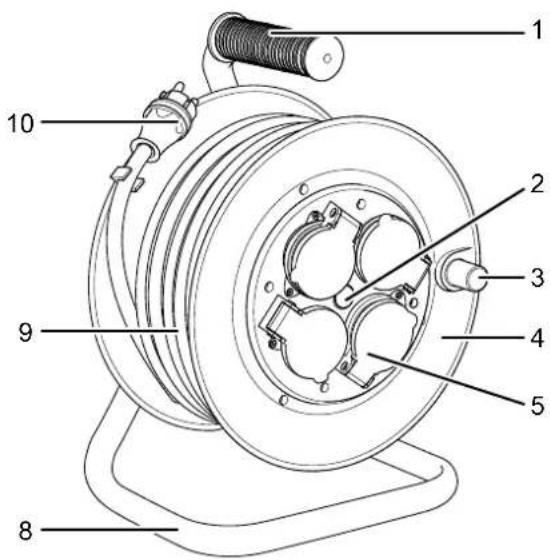

Vue avant

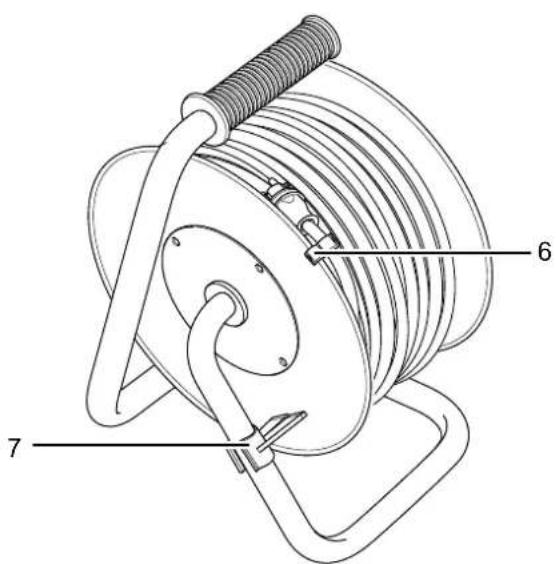

Vue arrière

N° Désignation

1 Poignée de transport

2 Disjoncteur thermique

3 Manivelle

4 Tâbour

5 Prise sécurisée

6 Clip de câble

7 Frein

8 Pied

9 Câble

10 Prise

\section*{Caracteristiques techniques}

Paramètre Valeur
Longueur de câble 20 m
Section des conducteurs 1,5 mm	2
Puisance max., câble enroulé 1	100 W
Puisance max., câble déroulé 3	200 W
Tension nominale 230 V
Courant nominal 16 A
Nombre de prises 4
Classe de protection	1 / 2
Indice de protection IP 44
Stockage (température) -5 °C à	40 °C
Dimensions (longueur x largeur x hauteur)	175 mm x 230 mm x 320 mm
Poids (sans emballage) 3 kg

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour facilitier le transport, l'appareil est pourvu d'une poignée.
Veuillez observer les consignes suivantes avant chaque transport :

• Retirez la fiche électrique (10) de la prise secteur.
• Debranchez tous les apparèils raccordés des prises sécurisées (5) du tambour.
• Enroulez complètement le cable. Bloquez le tambour au moyen du frein afin d'éviter tout déroulement intempestif.
  Fixez l'extrémité du cable et la fiche au moyen du clip de cable (6).

Stockage

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Entreposez l'appareil dans un endroit protégé de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière au moyen d'une housse.
• Maintenez la température de stockage à une valeur correspondant à la plage indiquée au chapitre « Caracteristiques techniques »

Utilisation

Raccordement du tambour de cable

• Déroulez entièrement le cable si le ou les apparèils doivent être alimentées avec une puissance totale allant jusqu'à 3200 W.
• Évitez les risques de trèbuchement lors de la pose du cable électrique.
• Branchez la fiche secteur dans une prise secteur conformément sécurisée.
• Branchez les appareils souhaités sur le tambour de cable.

Disjoncteur thermique

Le tambour de cable est equipé d'un disjoncteur thermique qui coupe le courant en cas de surchauffe du tambour.

Le disjoncteur thermique peut se déclencher si le tambour de cable n'a pas été entièrement déroué ou si la puissance nominale maximum de l'appareil raccordé est trop élevé.

Lorsque le disjoncteur thermique a déclenché, procédez de la maniere suivante :

1. Laissez l'appareil refroidir complètement.
2. Retirez la fiche electrique (10) de la prise secteur.
3. Debranche tous les appareils raccordés des prises sécurisées (5).
4. Déroulez entierement le cable, si ce n'est pas encore fait.
5. Appuyez sur le disjoncteur thermique (2).

Vous pouvez de nouveau utiliser le tambour de cable.

Défauts et pannes

En cas de dysfonctionnement, contrôle l'appareil en vous conformant à la liste suivante :

• Verifiez le bon etat du cable.
• Vérifiez que la fiche secteur est branchée dans une prise de courant dûment protégée.
• Vérifiez si le disjoncteur thermique s'est activé et, le cas échéant, désactivez-le comme il est décrit au chapitre « Utilisation »

Maintenance

Avertissement relat à la tension électrique

Avant le contrôle, débranchez la fiche secteur de la prise murale en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Tout contact avec une piece endommagée, ouverte ou sous tension presente un risque d'électrocution.

Ne nettoyez jamais un tambour de cable sous tension et ne touche jamais de cable nu ni une piece de l'appareil.

Ne plongez pas le tambour de cable dans I'eau.

Contrôle visuel

Avant chaque mise en service, vérifie que l'appareil ne présente aucun dommage extérieur. Si vous constatEZ des dommages au niveau de l'appareil ou du cable électrique, faites appel à un electricien.

Nettoyage

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce que de l'humidité ne penètre pas dans le carter. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Essuyez le carter après le nettoyage jusqu'à ce qu'il soit sec.

Élimination

Éliminez toujours le matériel d'emballage en respectant les imperatifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, apposé sur un apparéil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet apparéil ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximate de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersenir.

Valable uniquement en France

NOTICE
À DÉPOSER DANS
LE BAC DE TRI

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
