Type de produit	Support électrique pour meuble TV
Marque	Iiyama
Modèle	MD CAR1021B1
Utilisation prévue	Montage et réglage en hauteur d'écrans plats passifs ou interactifs en intérieur
Compatibilité écrans	55 à 86 pouces
Charge maximale	100 kg
Alimentation	Secteur avec prise de terre
Plage de température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 % à 90 % HR
Cycle de service	6 minutes allumé / 30 minutes éteint
Fonction anti-collision	Arrêt automatique et recul de 50 mm en descente lors de la détection d'un obstacle
Mode de commande	Pavé de contrôle avec touches haut/bas
Distance de sécurité requise	20 cm autour du produit lors du déplacement
Hauteur minimale de l'écran après installation	0,85 m du sol
Arrêt d'urgence	Relâcher le panneau de commande pour stopper le mouvement
Nettoyage et entretien	Débrancher avant nettoyage ; utiliser un chiffon sec uniquement
Précautions électriques	Ne pas ouvrir l'unité ; faire appel à un technicien agréé en cas de dysfonctionnement
Utilisation par des enfants	Interdit aux moins de 16 ans sans surveillance adulte

FOIRE AUX QUESTIONS - MD CAR1021B1 IIYAMA

Quel type d'écran puis-je installer sur le support électrique Iiyama MD CAR1021B1 ?

Ce support est conçu pour les écrans plats passifs ou interactifs de 55 à 86 pouces, avec un poids maximal de 100 kg.

Comment démarrer l'utilisation du support après la mise sous tension ?

Après avoir branché le support, attendez un bip sonore avant d'utiliser les commandes. Cela indique que le système est prêt.

Que faire si le support ne répond plus ou si un obstacle est détecté ?

Le support s'arrête automatiquement. En descente, il remonte de 50 mm. Relâchez le panneau de commande pour un arrêt d'urgence. Si le problème persiste, débranchez et contactez un technicien.

Puis-je utiliser le support en continu pendant longtemps ?

Non, le moteur est conçu pour un cycle de service intermittent : 6 minutes d'utilisation suivies d'au moins 30 minutes de refroidissement. Une utilisation prolongée peut provoquer une surchauffe et un arrêt de sécurité.

Comment nettoyer le support électrique ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez uniquement un chiffon sec pour essuyer la surface. N'utilisez pas de liquides ou de sprays.

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que le chemin de mouvement est libre, respectez une distance de sécurité de 20 cm autour du produit, et ne dépassez pas la charge maximale de 100 kg.

Puis-je déplacer le support sur des sols irréguliers ?

Non, le support doit être déplacé uniquement sur des sols plats et stables. Les sols irréguliers ou les seuils de porte augmentent le risque de basculement et de blessures graves.

Comment connecter le panneau de commande au support ?

Connectez le pavé de contrôle au support via le câble USB fourni. Allumez l'écran intelligent, puis une barre latérale affichera le bouton de commande du support.

Que faire en cas de dysfonctionnement électrique ?

Débranchez immédiatement l'appareil de la prise secteur et ne l'ouvrez pas. Faites appel à un technicien agréé pour toute réparation. Les cordons d'alimentation endommagés doivent être remplacés par des neufs identiques.

Le support est-il adapté à une utilisation en extérieur ?

Non, le produit est destiné à une utilisation en intérieur uniquement (salles de classe, bureaux, salles de réunion) dans une plage de température de 0 à 40 °C et une humidité relative de 10 % à 90 %.

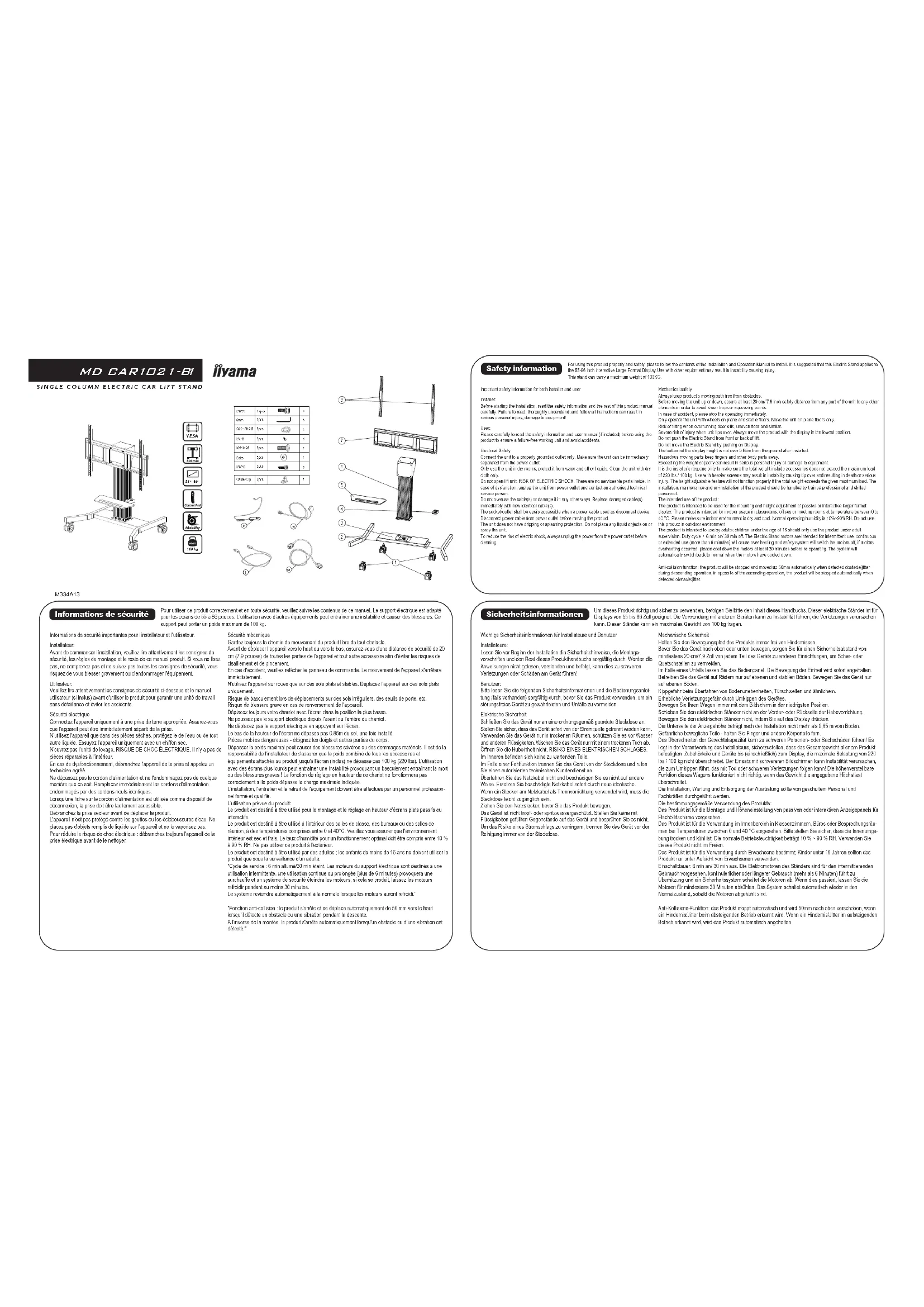

MODE D'EMPLOI MD CAR1021B1 IIYAMA

Informations de sécurité

Pour utiliser ce produit correctement et en toute sécurité, veuillez suivre les contenus de ce manuel. Le support électrique est adapté pour les écrans de 55 à 86 pouces. L'utilisation avec d'autres équipements peut entraîner une instabilité et causer des blessures. Ce support peut porter un poids maximum de 100 kg.

Informations de sécurité importantes pour l'installateur et l'utilisateur

Installateur:

Avant de commencer l'installation, veuillez lire attentivement les consignes de sécurité, les règles de montage et le reste de ce manuel produit. Si vous ne lisez pas, ne comprenez pas et ne suivez pas toutes les consignes de sécurité, vous risquez de vous blesser gravement ou d'endommager l'équipement.

Utilisateur:

Veuillez lire attentivement les consignes de sécurité ci-dessous et le manuel utilisateur (si inclus) avant d'utiliser le produit pour garantir une unité de travail sans défaillance et éviter les accidents.

Sécurité électrique

Connectez l'appareil uniquement à une prise de terre appropriée. Assurez-vous que l'appareil peut être immédiatement séparé de la prise.

N'utilisez l'appareil que dans des pièces sèches, protégez-le de l'eau ou de tout autre liquide. Essuvez l'appareil uniquement avec un chiffon sec.

N'ouvrez pas l'unité de levage. RISQUE DE CHOC ÉLECTRIQUE. Il n'y a pas de pièces réparables à l'intérieur.

En cas de dysfonctionnement, débranchez l'appareil de la prise et appelez un technicien agréé.

Ne dépassez pas le cordon d'alimentation et ne l'endommagez pas de quelque manière que ce soit. Remplacez immédiatement les cordons d'alimentation endommagés par des cordons neufs identiques.

Lorsqu'une fiche sur le cordon d'alimentation est utilisée comme dispositif de déconnexion, la prise doit être facilement accessible.

débranchez, la prise doit être facilement accessible. Débranchez la prise secteur avant de déplacer le produit

L'appareil n'est pas protégé contre les gouttes ou les éclaboussures d'eau. Ne placez pas d'objets remplis de liquide sur l'appareil et ne le vaporisez pas. Pour réduire le risque de choc électrique : débranchez toujours l'appareil de la prise électrique avant de le nettoyer.

Sécurité mécanique

Gardez toujours le chemin de mouvement du produit libre de tout obstacle.

Avant de déplacer l'appareil vers le haut ou vers le bas, assurez-vous d'une distance de sécurité de 20 cm (7.9 pouces) de toutes les parties de l'appareil et tout autre accessoire afin d'éviter les risques de cisaillement et de pincement.

En cas d'accident, veuillez relâcher le panneau de commande. Le mouvement de l'appareil s'arrêtera immédiatement.

N'utilisez l'appareil sur roues que sur des sols plats et stables. Déplacez l'appareil sur des sols plats uniquement.

Risque de basculement lors de déplacements sur des sols irréguliers, des seuils de porte, etc.

Risque de blessure grave en cas de renversement de l'appareil

Déplacez toujours votre charriot avec l'écran dans la position la plus basse

Ne poussez pas le support électrique depuis l'avant ou l'arrière Ne déplacez pas le support électrique en vous y appuyant ouillé par

Ne déplacez pas le support électrique en appuyant sur l'écran. Le bas de la hauteur de l'écran ne dépasse pas 0,85m du sol, une fois installé.

Pièces mobiles dangereuses - éloignez les doigts et autres parties du corps.

Dépasser le poids maximal peut causer des blessures sévères ou des dommages matériels. Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les accessoires et

équipements attachés au produit jusqu'à l'écran (inclus) ne dépasse pas 100 kg (220 lbs). L'utilisation avec des écrans plus lourds peut entraîner une instabilité provoquant un basculement entraînant la mort ou des blessures graves ! La fonction de réglage en hauteur de ce chariot ne fonctionnera pas

correctement si le poids dépasse la charge maximale indiquée.

L'installation, l'entretien et le retrait de l'équipement doivent être effectués par un personnel professionnel formé et qualifié.

L'utilisation prévue du produit:

Le produit est destiné à être utilisé pour le montage et le réglage en hauteur d'écrans plats passifs ou interactifs.

Le produit est destiné à être utilisé à l'intérieur des salles de classe, des bureaux ou des salles de réunion, à des températures comprises entre 0 et 40°C. Veuillez vous assurer que l'environnement intérieur est sec et frais. Le taux d'humidité pour un fonctionnement optimal doit être compris entre 10 % et 90 % RH. Ne pas utiliser ce produit à l'extérieur.

Le produit est destiné à être utilisé par des adultes; les enfants de moins de 16 ans ne doivent utiliser le produit que sous la surveillance d'un adulte.

Cycle de service : 6 min allumé/30 min éteint. Les moteurs du support électrique sont destinés à une utilisation intermittente. Une utilisation continue ou prolongée (plus de 6 minutes) provoquera une surchauffe et un système de sécurité éteindra les moteurs. Si cela se produit, laissez les moteurs refroidir pendant au moins 30 minutes.

Le système reviendra automatiquement à la normale lorsque les moteurs auront refroidi.

Fonction anti-collision : le produit s'arrête et se déplace automatiquement de 50 mm vers le haut lorsqu'il détecte un obstacle ou une vibration pendant la descente.

A l'inverse de la montée, le produit s'arrête automatiquement lorsqu'un obstacle ou une vibration est détecté.

Control Mode / Mode de contrôle / Kontrollmodus

Control Panel / Panneau de commande / Bedienfeld 4 3 2 1 5

After power on the Electric Stand, wait till a "beep" of the buzzer is heard before use. (Lorsque le support électrique est allumé, après le bruit du buzzer, le)

use. / Lorsque le support électrique est allumé, après le bruit du buzzer, le support électrique peut être utilisé. / Wenn der elektrische Ständer eingeschalt

Connectez-vous avec le pavé de contrôle

Key and DOWN key of the Control Panel. / III y a deux boutons sur le pavé de

Veuillez consulter le site Web de iiyama; http://www.iiyama.com pour trouver un écran interactif grand format compatible.

Étape 1. Assurez-vous que le panneau intelligent est connecté avec le support électrique via le câble USB transférable.

1. Alumiez le panneau intelligent, la barre latérale du panneau intelligent allichera le bouton de commande du support électrique
