Type de produit	Répartiteur HDMI 1 entrée vers 2 sorties
Marque	Manhattan
Modèle	207614
Dimensions (estimées)	85 mm x 55 mm x 20 mm
Poids (estimé)	50 g
Alimentation	5 V / 1 A via port USB (câble USB fourni, adaptateur secteur non inclus)
Connectivité	1 entrée HDMI IN, 2 sorties HDMI OUT
Résolution maximale en entrée	4K (3840x2160)
Résolution de sortie	4K sur OUT1, 1080p sur OUT2 (avec réduction d'échelle activée)
Réduction d'échelle	Oui, bouton SCALER : active/désactive la conversion 4K vers 1080p
Gestion EDID	Copie l'EDID de l'écran connecté à OUT1 ou utilise le plus bas dénominateur commun
Indicateurs LED	OUT1/OUT2 (connexion active), SCALER (réduction d'échelle activée)
Câbles recommandés	HDMI 2.0, longueur maximale 5 m
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Utiliser uniquement avec des câbles HDMI recommandés. Ne pas exposer à l'humidité ou aux températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce détachable. Appareil non réparable par l'utilisateur.
Informations générales	Enregistrez votre produit sur register.manhattanproducts.com/r/207614. Spécifications détaillées sur manhattanproducts.com.

FOIRE AUX QUESTIONS - 207614 MANHATTAN

Comment connecter le répartiteur HDMI Manhattan 207614 ?

Branchez votre source HDMI (lecteur Blu-ray, console, etc.) sur l'entrée HDMI IN. Reliez vos écrans aux sorties HDMI OUT 1 et HDMI OUT 2 à l'aide de câbles HDMI 2.0 (non inclus). Connectez l'alimentation USB (câble inclus) à une source 5V/1A (non inclus). Allumez la source et les écrans.

Quels câbles HDMI utiliser avec ce répartiteur ?

Il est recommandé d'utiliser des câbles HDMI 2.0 d'une longueur maximale de 5 mètres pour garantir une transmission stable des signaux 4K.

Comment fonctionne le bouton SCALER ?

Le bouton SCALER active ou désactive la réduction d'échelle. Quand il est allumé, le signal 4K est transmis en 4K sur OUT1 et réduit à 1080p sur OUT2. Éteint, le répartiteur copie l'EDID de l'écran sur OUT1.

Que signifient les LED sur l'appareil ?

Les LED OUT1 et OUT2 s'allument lorsqu'un écran est connecté et actif. La LED SCALER s'allume lorsque la fonction de réduction d'échelle est activée.

Puis-je utiliser ce répartiteur avec un écran 1080p et un écran 4K ?

Oui, activez la réduction d'échelle pour que l'écran 4K (sur OUT1) reçoive du 4K et l'écran 1080p (sur OUT2) reçoive du 1080p. Les EDID seront ajustés au plus bas dénominateur commun.

Quelle alimentation est nécessaire ?

Le répartiteur nécessite une alimentation 5V / 1A via le port USB. L'adaptateur secteur n'est pas inclus, mais un câble USB est fourni. Utilisez un chargeur USB standard ou un port USB d'un téléviseur.

Ce répartiteur supporte-t-il le HDR ?

Oui, il supporte le HDR. Cependant, les paramètres EDID (HDR, format audio, Deep Color) seront ajustés à la version la plus basse supportée par les deux écrans connectés.

Que faire si un écran ne détecte pas de signal ?

Vérifiez que les câbles HDMI sont bien branchés et que les écrans sont allumés. Assurez-vous que la source est allumée et que l'alimentation USB est connectée. Essayez de désactiver la réduction d'échelle (bouton SCALER éteint) et redémarrez les appareils.

Puis-je utiliser des câbles HDMI plus longs que 5 mètres ?

L'utilisation de câbles plus longs que 5 mètres peut entraîner une dégradation du signal, surtout en 4K. Il est fortement déconseillé de dépasser cette longueur pour une qualité optimale.

Où puis-je trouver les spécifications complètes ?

Les spécifications détaillées sont disponibles sur manhattanproducts.com. Vous pouvez également enregistrer votre produit sur register.manhattanproducts.com/r/207614.

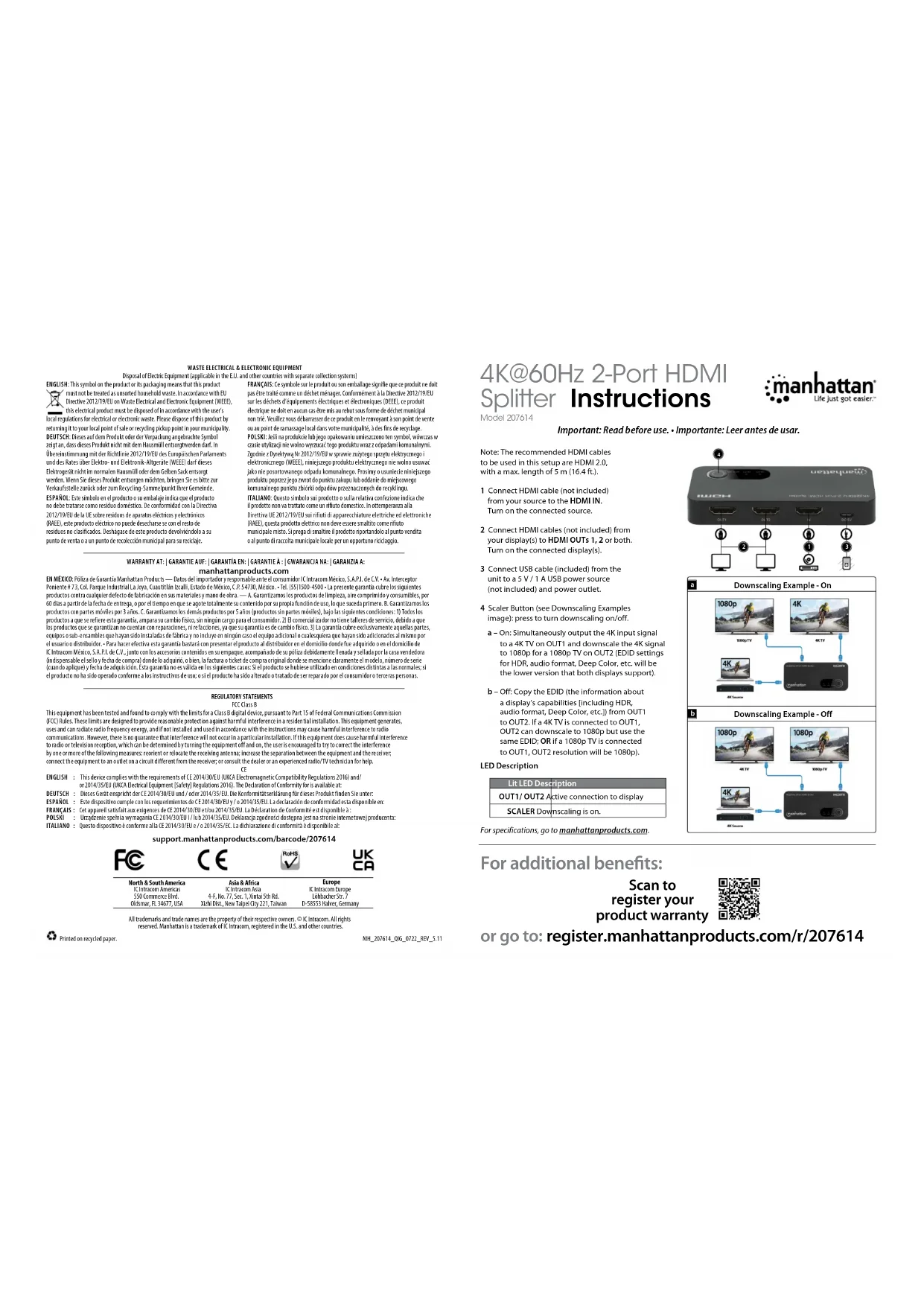

MODE D'EMPLOI 207614 MANHATTAN

Remarque : les câbles HDMI recommandés pour cette configuration sont des câbles HDMI 2.0, avec une longueur maximale de 5 m.

1 Connectez le câble HDMI (non inclus) de votre source à l'entrée HDMI IN. Allumez la source connectée. 2 Connectez les câbles HDMI (non inclus) de vos écrans aux sorties HDMI OUT 1, 2 (ou les deux). Allumez le(s) écran(s) connecté(s). 3 Connectez le câble USB (inclus) de l'unité à une source d'alimentation USB de 5 V / 1 A (non inclus) et à une prise de courant. 4 Bouton de réduction d'échelle (voir l'image « Downscaling Examples ») : appuyez sur ce bouton pour activer/désactiver la réduction d'échelle.

a – Allumé : Sortir simultanément le signal d'entrée 4K vers un téléviseur 4K sur OUT1 et réduire le signal 4K à 1080p pour un téléviseur 1080p sur OUT2 (les paramètres EDID pour HDR, format audio, Deep Color, etc. seront la version la plus basse que les deux écrans supportent).

b – Arrêt : Copie l'EDID (les informations sur les capacités d'un écran [y compris HDR, le format audio, Deep Color, etc.]). Si un téléviseur 4K est connecté à la sortie 1, la sortie 2 peut être réduite à 1080p mais va utiliser le même EDID ; ou si un téléviseur 1080p est connecté à la sortie 1, la résolution de la sortie 2 sera 1080p.

Description LED

LED allumée Description

OUT1/ OUT2 Connexion active à l'écran

SCALER La réduction d'échelle est activée

Vous trouvez les spécifications sur manhattanproducts.com. Enregistrez votre produit sur register.manhattanproducts.com/r/207614 ou scannez le code QR figurant sur la couverture.
