168397 - Extendeur HDMI MANHATTAN - Notice d'utilisation et mode d'emploi gratuit

Marque	Manhattan
Modèle	168397
Type de produit	Extendeur HDMI
Résolution maximale	1080p (Full HD)
Distance de transmission maximale	60 m via câble Cat5e/6
Alimentation	Adaptateur secteur 5V DC fourni, technologie PoC
Connectivité	HDMI, RJ45 (Cat5e/6), IR
Fonctions principales	Extension HDMI par câble réseau, compatible IR, sélection EDID
Dimensions (L x l x H)	Environ 85 x 55 x 25 mm (émetteur et récepteur)
Poids	Environ 80 g (par unité)
Matériau du boîtier	Plastique ABS
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Respect des normes CE (2014/30/UE et 2014/35/UE)
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support technique.
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	20% à 80% HR (sans condensation)
Contenu de la boîte	Émetteur, récepteur, 2 adaptateurs secteur, câbles IR, guide rapide
Garantie	2 ans

FOIRE AUX QUESTIONS - 168397 MANHATTAN

Comment brancher l'extendeur HDMI Manhattan 168397 ?

Connectez la source HDMI à l'entrée HDMI de l'émetteur, puis les écrans aux sorties HDMI du récepteur. Reliez l'émetteur et le récepteur par un câble réseau Cat5e/6 (non fourni). Branchez l'alimentation sur l'émetteur : le récepteur sera alimenté via le câble réseau (PoC).

Quelle résolution maximale supporte l'extendeur ?

L'extendeur Manhattan 168397 supporte une résolution allant jusqu'à 1080p (Full HD).

Quelle est la distance maximale de transmission ?

La distance maximale est de 60 mètres avec un câble Cat5e ou Cat6 de bonne qualité.

Peut-on utiliser un câble Ethernet standard (Cat5) ?

Il est recommandé d'utiliser du câble Cat5e ou Cat6 pour garantir une transmission stable. Les câbles Cat5 standard peuvent ne pas fonctionner sur de longues distances.

Comment fonctionne la fonction IR ?

L'émetteur dispose d'une sortie IR (IR OUT) pour connecter un émetteur infrarouge, et le récepteur d'une entrée IR (IR IN) pour un récepteur infrarouge. Cela permet de contrôler la source à distance depuis le récepteur.

Qu'est-ce que la technologie PoC ?

PoC signifie Power over Cable : l'émetteur alimente le récepteur via le câble réseau, éliminant le besoin d'une alimentation séparée sur le récepteur.

Comment sélectionner le mode EDID ?

Un commutateur EDID sur l'émetteur permet de choisir entre TX (émetteur) et RX (récepteur). Sélectionnez TX pour que la source optimise son affichage selon l'écran connecté à l'émetteur, ou RX pour l'écran du récepteur.

L'extendeur est-il compatible avec le HDMI 4K ?

Non, ce modèle est conçu pour le Full HD (1080p) uniquement. Pour la 4K, merci de consulter un autre modèle Manhattan.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les câbles sont correctement branchés, que l'alimentation est bien connectée et que le commutateur EDID est en position appropriée. Essayez un autre câble réseau ou réduisez la distance.

Où trouver les spécifications complètes ?

Les spécifications techniques détaillées sont disponibles sur le site manhattanproducts.com ou en scannant le code QR sur la couverture de la notice.

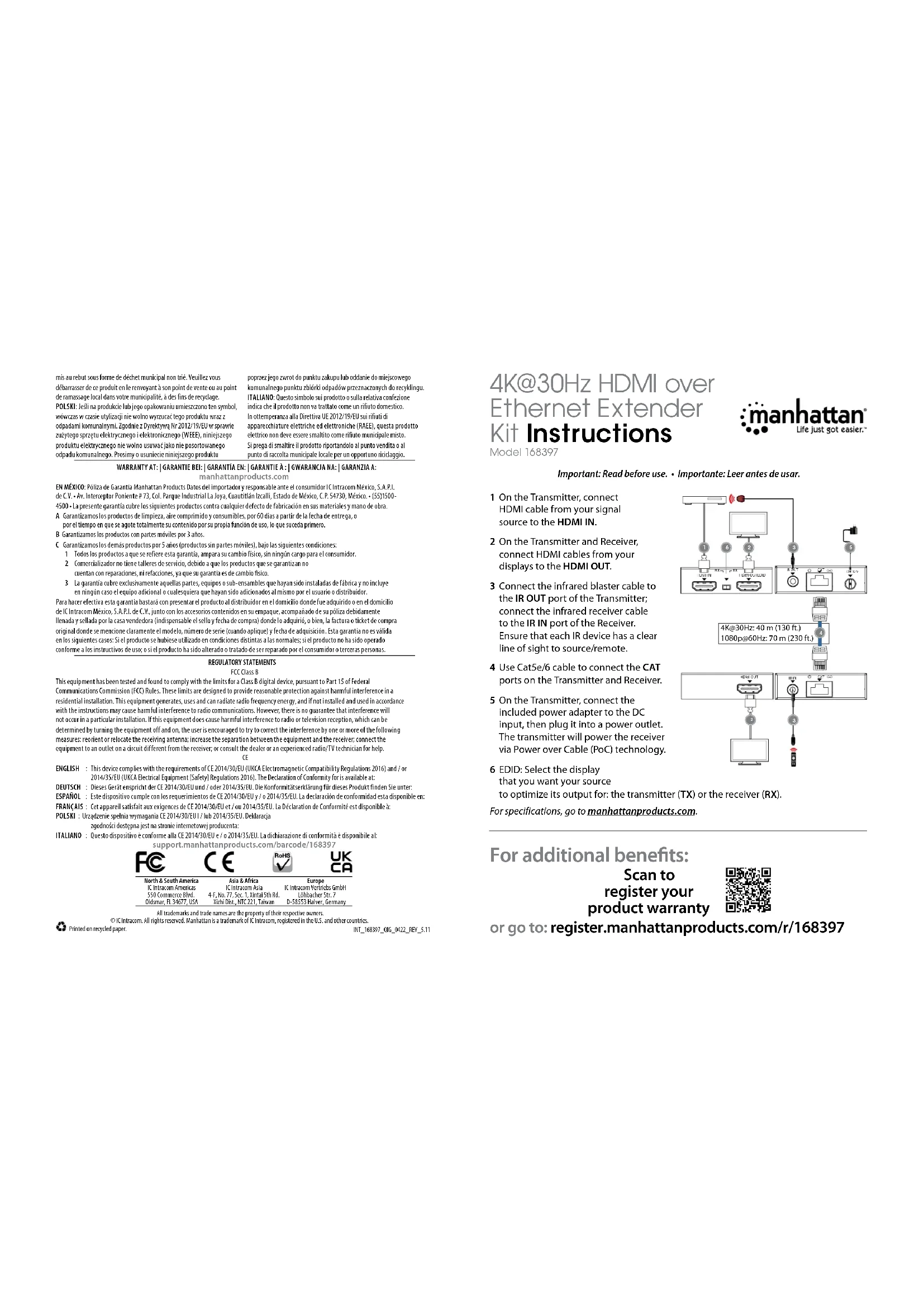

MODE D'EMPLOI 168397 MANHATTAN

Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:

1. Sur l'émetteur, connectez le câble HDMI de votre source de signal à l'entrée HDMI (HDMI IN). 2. Sur l'émetteur et le récepteur, connectez les câbles HDMI de vos écrans aux sorties HDMI (HDMI OUT). 3. Connectez l'émetteur infrarouge à l'unité d'émetteur (IR OUT) ; connectez le récepteur infrarouge à l'unité du récepteur (IR IN). Assurez-vous que chaque dispositif infrarouge ait une ligne de visée dégagée. 4. Utilisez des cordons réseau (Cat5e/6) pour connecter les jacks CAT sur le Transmetteur et le Récepteur. 5. Sur le transmetteur, raccordez l'adaptateur électrique fourni à l'entrée DC (courant continu) puis branchez-le sur une prise de courant. Le transmetteur alimentera le récepteur en électricité via la technologie PoC (alimentation par câble). 6. EDID : sélectionnez l'affichage pour lequel votre source doit optimiser sa sortie : le transmetteur (TX) ou le récepteur (RX).

Vous trouvez les spécifications sur manhattanproducts. com. Enregistrez votre produit sur register, manhattanproducts. com/r/168397 ou scannez le code QR figurant sur la couverture.
