Type de produit	Séparateur HDMI (commutateur/répartiteur)
Marque	Manhattan
Modèle	207997
Nombre de ports HDMI	3 (1 commun + 2 sélectionnables)
Modes de fonctionnement	Commutateur (2 entrées vers 1 sortie) ou répartiteur (1 entrée vers 2 sorties)
Résolution maximale	4K@60Hz (HDMI 2.1 recommandé)
Bouton de sélection	Oui (montage supérieur) pour changer la source ou l'écran actif
Indicateurs LED	LED 1/2 pour signaler la connexion active
Alimentation	via câble micro USB (5V DC, 1A)
Consommation électrique	Environ 2,5 W
Dimensions (L x l x h)	10 x 6 x 2 cm
Poids	Environ 120 g
Matériau du boîtier	Plastique ABS
Câbles inclus	Non (câbles HDMI vendus séparément)
Garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Consignes de sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Appareil non réparable par l'utilisateur. Aucune pièce détachée disponible.

FOIRE AUX QUESTIONS - 207997 MANHATTAN

Comment utiliser le mode commutateur ?

Connectez votre source HDMI à l'entrée HDMI IN/OUT et vos deux écrans aux sorties HDMI IN/OUT1 et HDMI IN/OUT2. Allumez les écrans, puis appuyez sur le bouton pour sélectionner l'écran actif.

Comment utiliser le mode répartiteur ?

Connectez votre écran à l'entrée HDMI IN/OUT et vos deux sources aux sorties HDMI IN/OUT1 et HDMI IN/OUT2. Allumez la source souhaitée, puis appuyez sur le bouton pour sélectionner la source active.

Quels câbles HDMI sont recommandés ?

Il est recommandé d'utiliser des câbles HDMI 2.1 d'une longueur maximale de 1,5 m pour garantir des performances optimales.

Le séparateur HDMI nécessite-t-il une alimentation externe ?

Oui, l'appareil doit être alimenté via un câble micro USB (5V, 1A) pour fonctionner correctement.

Quelle est la résolution maximale prise en charge ?

L'appareil supporte une résolution maximale de 4K@60Hz avec des câbles HDMI 2.1 adaptés.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les câbles sont bien connectés, que l'alimentation est branchée, et que la source et l'écran sont allumés. Essayez de changer de mode avec le bouton.

Puis-je utiliser l'appareil avec des sources et écrans de résolutions différentes ?

Oui, mais la résolution de sortie sera celle la plus basse commune à tous les appareils connectés.

Le bouton de sélection est-il rétro-éclairé ?

Non, le bouton n'est pas rétro-éclairé. Les LEDs sur le boîtier indiquent le port actif.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Évitez tout liquide ou produit chimique.

Où puis-je télécharger le manuel complet ?

Le manuel est disponible gratuitement sur notice-facile.com en format PDF. Vous pouvez également le trouver sur le site du fabricant.

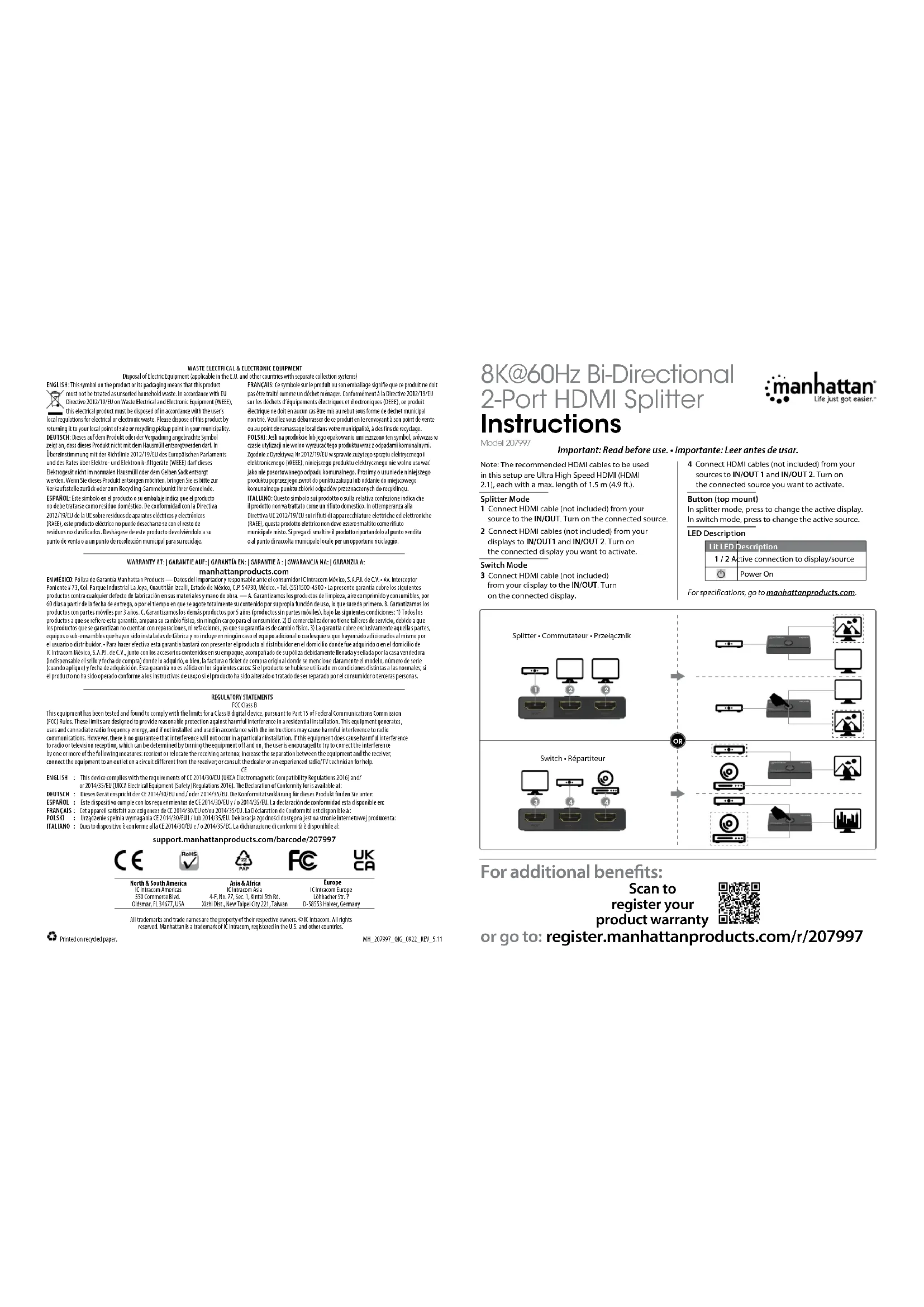

MODE D'EMPLOI 207997 MANHATTAN

Switch • Répartiteur

Switch • Répartiteur

Remarque : les câbles HDMI recommandés pour cette configuration sont des câbles HDMI 2.1, chacun avec une longueur maximale de 1,5 m.

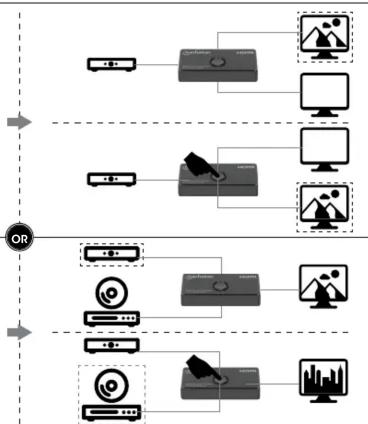

Mode commutateur

1 Connectez le câble HDMI (non inclus) de votre source à l'entrée HDMI IN/OUT. Allumez la source connectée.

2 Connectez les câbles HDMI (non inclus) de vos écrans aux sorties HDMI IN/OUT1 & IN/OUT2. Allumez le(s) écran(s) connecté(s). Allumez l'écran connecté que vous souhaitez activer.

Mode répartiteur

3 Connectez le câble HDMI (non inclus) de votre écran à l'entrée HDMI IN/OUT. Allumez la source connectée. 4 Connectez les câbles HDMI (non inclus) de vos sources aux sorties HDMI IN/OUT1 & IN/OUT2. Allumez la source connectée que vous souhaitez activer.

Bouton (montage supérieur)

En mode Commutateur, appuyez pour sélectionner l'écran actif. En mode Répartiteur, appuyez pour sélectionner la source active.

Description LED

LED allumée Description
1 / 2 Connexion active à l'écran/la source
	Allumée

Vous trouvez les spécifications sur manhattanproducts.com. Enregistrez votre produit sur register.manhattanproducts.com/r/207997 ou scannez le code QR figurant sur la couverture.
