Type de produit	Amplificateur de puissance
Marque	Lab Gruppen
Modèle	FA2402
Catégorie	Amplificateur
Tension d'alimentation	100-240 V AC, 50/60 Hz
Impédance de charge configurable	4 Ω, 8 Ω, 70 V, 100 V
Entrées audio	Euroblock 3 broches symétriques (niveau ligne ou micro)
Sorties audio	Euroblock 4 broches
Connecteur secteur	IEC standard
Commutateurs de configuration	DIP : type de charge et filtre passe-haut 80 Hz
LED d'état	Signal (vert), Limite/défaut (rouge), POWER (bleu/jaune)
Mode veille automatique	Après 20 minutes sans signal
Contrôle à distance	Module CRC-V ou potentiomètre personnalisé (max 305 m)
Montage en rack	Oui, avec accessoires fournis (19" ou demi-rack)
Refroidissement	Par convection ; espace d'au moins 180 mm au-dessus recommandé
Température de fonctionnement	45 °C maximum (climat tropical ou modéré)
Nettoyage	Chiffon sec uniquement
Sécurité	Ne pas ouvrir ; réparation réservée au personnel qualifié
Garantie	Limitée ; conditions sur community.musictribe.com
Accessoires inclus	Connecteurs Euroblock, plaques de couplage, équerres, câble d'alimentation, guide rapide

FOIRE AUX QUESTIONS - FA2402 Lab Gruppen

Comment configurer les commutateurs DIP pour des enceintes 100V ?

Réglez les deux premiers commutateurs DIP sur la position 100V. Assurez-vous que la somme des puissances des enceintes ne dépasse pas la puissance nominale de l'amplificateur. Activez le filtre passe-haut à 80 Hz (3e commutateur) pour éviter la saturation des transformateurs.

Que faire si la LED rouge s'allume sur le panneau avant ?

La LED rouge indique un signal en limite ou un défaut. Réduisez le gain de l'entrée correspondante à l'aide du potentiomètre Gain. Si le problème persiste, vérifiez les connexions et l'impédance de charge.

Comment nettoyer l'amplificateur FA2402 ?

Débranchez l'appareil du secteur. Utilisez un chiffon sec et non pelucheux pour essuyer la surface. N'utilisez jamais de liquide ni de produit abrasif. Ne nettoyez pas l'intérieur.

Comment installer l'amplificateur en rack 19 pouces ?

Fixez les supports coudés avant sur les côtés du châssis. Si votre rack possède des rails arrière, installez les supports plats arrière et les équerres arrière avec les vis à épaulement fournies. Montez l'ensemble dans le rack à l'aide de vis standard M4 x 8 mm.

Que faire en cas de dysfonctionnement de l'appareil ?

Consultez d'abord l'aide en ligne sur musicite.com. Si le problème persiste, contactez le distributeur Music Tribe de votre pays ou soumettez une demande de réparation sur le site. Ne tentez pas de réparer vous-même.

Comment brancher des enceintes sur la sortie ?

Utilisez un connecteur Euroblock 4 broches. Connectez le fil chaud (+) sur la borne correspondante et le froid (-) sur la borne négative. Ne reliez jamais les bornes [-] entre elles et ne les connectez pas à la terre. Utilisez du câble de 14 à 18 AWG pour des distances jusqu'à 15 m.

Comment utiliser le contrôle de volume à distance ?

Branchez le module CRC-V (accessoire en option) sur le connecteur Remote à l'aide d'un câble standard. Vous pouvez aussi connecter un potentiomètre personnalisé en respectant le brochage. La longueur de câble ne doit pas dépasser 305 m.

Comment sortir l'amplificateur du mode veille ?

Le mode veille se désactive automatiquement dès qu'un signal d'entrée est détecté. Si l'appareil reste en veille, envoyez un signal audio sur une entrée ou appuyez sur le bouton Power (si présent) pour le réveiller manuellement.

Quels câbles utiliser pour les connexions d'entrée ?

Pour une connexion symétrique, utilisez un câble à 3 conducteurs (chaud, froid, terre) avec un connecteur Euroblock. Le niveau d'entrée peut être réglé via le commutateur Input Level : +4 dBu pour ligne, -10 dBV pour micro.

Où trouver les conditions de garantie ?

Les termes et conditions de la garantie limitée sont disponibles sur le site community.musictribe.com/pages/support?warranty. Enregistrez votre produit en ligne pour faciliter les réparations.

MODE D'EMPLOI FA2402 Lab Gruppen

Consignes de sécurité

Les points repérés par ce symbole signalent une tension électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'isolation professionnels de haute qualité avec fiches d'au moins 6,35 mm ou fiches à verrouillage déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut chocs électriques.

Attention Ce symbole signale les consignes d'utilisation et d'entretien. Tenir compte des informations importantes dans la documentation fournie. Usez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour éliminer tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la mousse, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil, un vase par exemple.

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes
2. Conservez ces consignes.
3. Respectez tous les avertissements
4. Respectez toutes les consignes d'utilisation
5. N'utilisez jamais l'appareil à proximité d'un liquide
6. Nettoyez l'appareil avec un chiffon sec
7. Velliez a ne pas empédier la bonne ventilation de l'appareil via ses autres de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. isinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Nous respectons re servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électronicien pour effectuer le changement de prise.
10. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arê se électrique et de l'endroit où il est relié à l'appareil: cela est également variable pour une éventuelle rallonge électrique.
11. Utilis re exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou

Débranchez l'appareil de la tension secteur en cas d'orange ou si l'appareil reste unitisé pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dammages sur le connecteur d'alimentation ou la par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, si ne fonctionne pas correctement ou à la suite d'une chute.
2. L'appareil doit être correctement branché à une priseverteur dotée d'une protection par mise à la terre.
3. La prise électrique ou la prise IEC de tout appareil dépourvu de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit : Ce symbole indique que, en accord avec la directive DEEE (2012/19/18) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte.

agré pour le recyclage des déchets d'équipements électriques et électroniques (EEF). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des

substances potentiellement dangereuses généralement associées à des équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

1. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
2. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
3. Gardez à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.
4. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

Dénis légal

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se faisant en partie ou en totalité à toute description, photographie ou affirmation contenue dans le document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans préavis. Toutes les marques appartiennent à leurs propriétaires respectifs. Mids, Karl Teknik, Lau Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Brüel & Kjær, Bugera, Anton Microphones et Colaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Tous droits réservés.

Garantie limitée

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community.musictribe.com/pages/support?warranty.

Input LEDs - Vert clair pour le signal et rouge pour la limite/défaut.

POWER LED - S'allume en bleu pour la mise sous tension et en jaune pour le mode veille.

① Mains connecteur – Connectez le câble IEC à une prise secteur.

4 Config switches - Configurez le canal de sortie pour le type de charge connectée. Voir la section « Commencer » pour plus de détails.

[5] Output - Connectez votre(s) haut-parleur(s).

Remote - Permet la connexion d'un module de contrôle de volume externe par canal. CRC-V disponible comme accessoire séparé.

(2) Euroblock input – Accepte les connecteurs Euroblock à 3 broches pour les sources symétriques de niveau ligne. L'entrée A est acheminée vers la sortie A, l'entrée B est acheminée vers la sortie B, etc.

Input Level switch - Sélectionnez +4 pour les sources de niveau ligne et -10 pour les sources de niveau micro.

Gain - Ajustez le niveau de gain pour chaque entrée. Si la LED respective du panneau avant s'allume en rouge, réduisez le gain pour éviter répercentage.

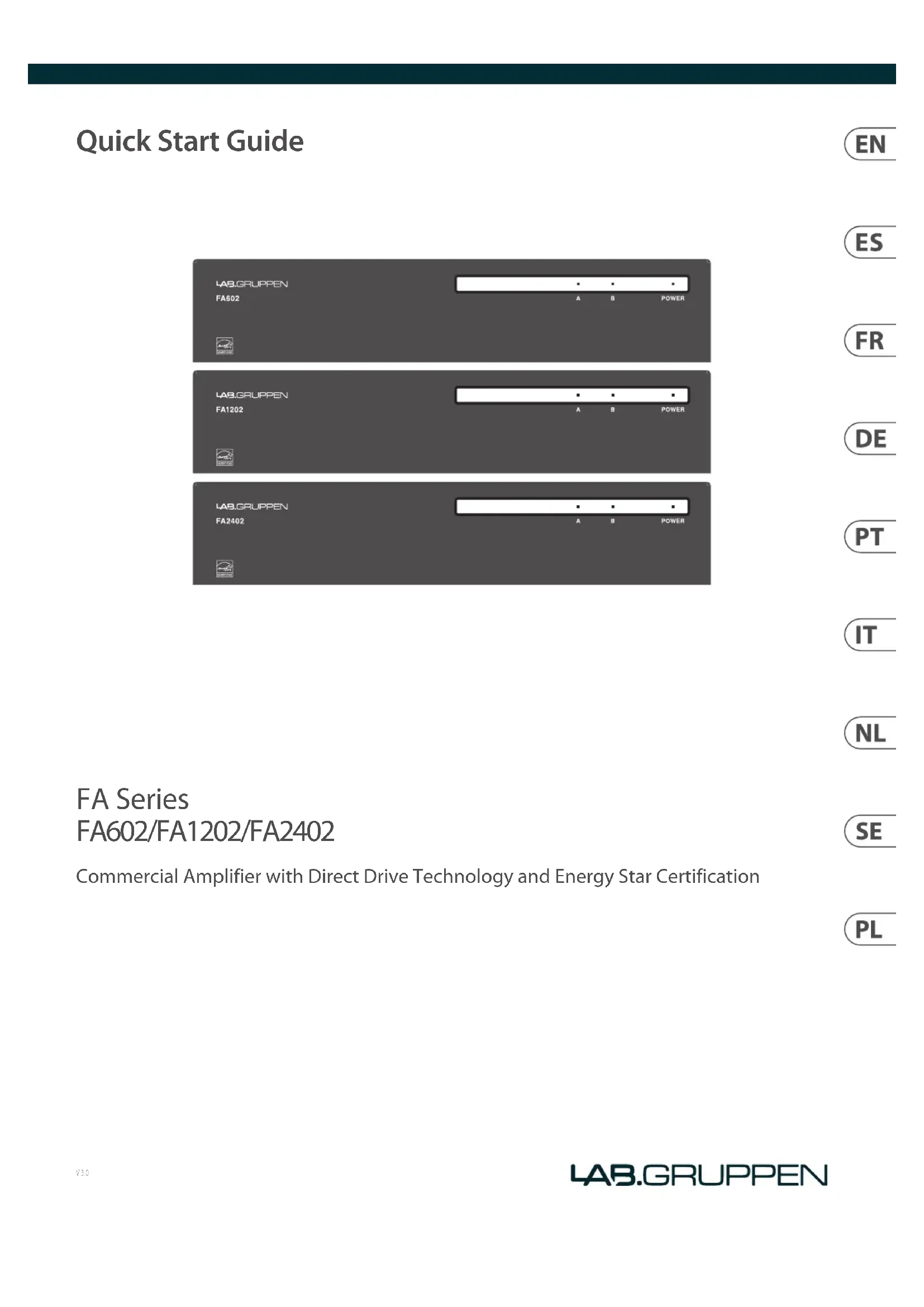

Bienvenue dans le guide de démarrage rapide de la série FA et merci d'avoir acheté l'un de ces amplificateurs. Les accessoires suivants doivent être inclus avec votre produit :

• Connecteur(s) d'entrée Euroblock
• Connecteur(s) de sortie Euroblock
• Plaque de couplage (x2) avec vis nécessaires
• Équerre longue • Équerre avant (x2)
• Support plat arrière
• Équerre arrière avec vis à épaulement
• Câble d'alimentation avec prise-secteur correspondant à la version du pays spécifié • Guide de démarrage rapide (ce document)

Montage en rack

Les amplificateurs de la série FA sont livrés avec des pieds en caoutchouc qui permettent de placer les amplis sur une surface claire sans installation supplémentaire. Cependant, du matériel de montage en rack en option est également fourni, permettant à plusieurs modèles d'être logés et protégés à l'intérieur d'un boîtier. Suivez ces étapes pour fixer le matériel de montage.

Une paire d'unités FA peut être montée côte à côte pour occuper un seul espace de racks. Fixez la plaque de couplage au-dessous de 2 unités FA à l'aide des vis fournies.

Fixez les équerres avant de chaque côté d'une paire d'unités FA qui ont été couplées. Alternativement, une seule unité FA peut être installée dans un rack 19 ^er à l'aide du support coudé long, ou dans un demi-rack 19 ^er à l'aide des supports coudés courts.

Fixez les supports coudés en dévissant les vis avant côté châssis et fixez à nouveau avec les supports.

Si votre rack est doté de rails arrière, fixez les supports plats arrière en réutilisant les vis du châssis.

Montez les unités FA dans le rack en fixant 4 vis de rack à travers les équerres avant et les rails du rack.

Tentez l'une des équerres arrière jusqu'aux rails arrière du rack de manière à ce qu'elle s'aligne à côté de l'équerre arrière plate. Ne le fixez pas encore aux rails arrière.

Insérez la vis à épaulement incluse dans la fente du support plat arrière et dans l'un des trois filets du support d'angle arrière. La vis doit permettre à l'équerre arrière de glisser vers l'avant et l'arrière dans la fente de l'équerre plate.

Répétez le processus pour l'autre équerre arrière.

Montez les équères arrière sur les rails arrière du rack à l'aide de 4 vis de rack standard.

Serrez la vis à épaulement si nécessaire.

La vis a cramphillere standard est 1M4 x 8 mm.

Les amplificateurs de la série FA sont refroidis par convection et utilisent

principalement la surface supérieure pour dissiper la chaleur. Pour les

applications cuageantes, il est recommandé d'avoir un espace suffisant (180) au dessus de l'amplificateur pour réduire le risque de limitation due à une surchauffe.

Montage sur table/mur

Connectez une paire de plaques de couplage de chaque côté d'un amplificateur de la série FA, puis montez des vis dans les trous restants des plaques pour fixer l'unité à un mur ou à une table.

Connexions

Pour les connexions d'entrée symétriques, utilisez un câble à 3 pôles (chaud, froid, terre) câblé à un connecteur Euroblock.

Pour les signaurs de sortie, connectez un connecteur Euroblock à 4 pôles au connecteur de sortie principal. Ne connectez AUCINE borne à la terre. Ne PAS connecteur les borons froides [-] ensemble pour les retours communs. Assurez-vous de régler les commutateurs de configuration dans la bonne position pour correspondre à votre utilisation prévue. Un fit de haut-parleur de 14-18 AWG (C,8 à 2,5 mm) est recommandé pour les connexions jusqu'à 50 pieds.

1. Out A - hot (+) 2. Out A - cold (-) 3. Out B - hot (+) 4. Out B - cold (-)

Configuration

Les 2 premiers commutateurs DIP de configuration permettent de configurer la sortie pour un fonctionnement 100 V, 70 V, 80 ou 40. Utilise toujours la configuration correcte pour les haut-parleurs pilotes. Le mode de fonctionnement configure à la fois la tension maximale de la sortie et le gain à travers l'appareil.

Le réglage 8 doit être utilisé pour une paire d'encointes 16 ou une seule encointe 8. Le réglage 4 doit être utilisé pour 4 x 16, 2 x 8 ou un seul haut-parleur 4. Utilisez le réglage 70 ou 100 V pour les systèmes de haut-parleurs à haute impédance à tension constante. Assurez-vous que la somme des prises de puissance sur les haut-parleurs plus la marge ne dépasse pas la puissance nominale maximale de l'amplificateur.

Le 3e commutateur BMP engage un filtre passe-haut à 80 Hz, qui doit être utilisé sur tous les systèmes à tension constante pour éviter la saturation sur les haut-parleurs activés par transformateur, mais peut également être utilisé pour aider à maintenir un son clair à partir de petits haut-parleurs ou d'un son riche en basses.

Prise RARS pour connecter un contrôle de volume à distance en option par canal. Utilisez un câble standard pour connecter l'accessoire CRC-V. Ou connectez un potentiomètre personnalisé avec les informations de brochage. Une longueur de câble supérieure à 305 m (1000 ft) n'est pas recommandée.

Réveil du signal

Si les amplis sont sous tension, mais ne reçoivent aucun signal d'entrée (inférieur au niveau de signal présent), pendant 20 minutes, le système entrera en mode veille pour économiser la consommation d'énergie. Dès qu'un signal est détecté à n'importe quelle entrée, l'unité quitte le mode veille et reprend son fonctionnement normal.

1. Enregistrez-vous en ligne. Prenez le tempo d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musicite. com. Le fait d'enregistrer le produit en ligne nous permet de générer les réparations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.
2. Dysfonctionnement. Si vous n'avez pas de revendeur Music Tribe Paris de chez vous, constitue le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet musicite. com. Si votre pays n'est pas dans la liste, essayez de résoudre votre problème avec notre aide en ligne que vous trouverez également dans la section "Support" du site musicite. com. Vous pouvez également nous faire parvenir directement votre demande de réparation vous garantie par Internet sur le site musicite. com »ÀVÀÎT» de nous renvoyer le produit.
3. Raccordement au secteur. Avant de relier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Remplacez les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucune exception.
