Type de produit	Pince à sertir et testeur de câbles réseau
Marque	Intellinet
Modèle	780124
Alimentation	4 piles bouton LR44
Fonctions principales	Sertissage de connecteurs modulaires (RJ45, RJ11/RJ12, RJ22) et test de câbles UTP/STP
Stations de sertissage	3 (RJ45, RJ11/RJ12, RJ22)
Dénudeurs intégrés	Pour câble plat et câble réseau
Lames de coupe	Oui
Test de câbles	Vérification de continuité, courts-circuits, mauvais câblage, inversion, paires séparées
Affichage	LEDs de statut (vertes et rouges)
Mode Debug	Identification des défauts par paire
Compatibilité connecteurs	RJ45 (8 positions), RJ11/RJ12 (6 positions), RJ22 (4 positions)
Sécurité	Ne pas utiliser sur des câbles sous tension
Entretien	Nettoyer avec un chiffon sec ; remplacer les piles si les LEDs sont faibles
Pièces détachées	Piles LR44 (non fournies)
Garantie	Voir intellinetnetwork.com/warranty
Certifications	CE RED 2014/53/EU, 2014/30/EC, 2014/35/EC

FOIRE AUX QUESTIONS - 780124 Intellinet

Comment tester un câble réseau avec ce testeur ?

Connectez une extrémité du câble à l'unité principale (A) et l'autre à l'unité distante (B). Appuyez sur le bouton de test (D) et observez les LEDs (C) pour le statut des connexions.

Que signifient les LEDs lors du test ?

Une LED verte Shield indique un blindage correct. Quatre LEDs vertes sur les paires 1-2, 3-6, 4-5, 7-8 signifient un câblage correct. Des LEDs clignotantes rouges dans la section ÉCHEC indiquent un défaut (court-circuit, mauvais câblage, inversion, paires séparées).

Comment utiliser le mode Debug ?

Maintenez le bouton de test enfoncé jusqu'à ce que toutes les LEDs s'allument, puis relâchez. Le testeur parcourt les paires deux fois. Un clignotement vert court sur une paire indique qu'elle est testée ; un clignotement vert long suivi d'un rouge dans la section d'échec identifie le défaut.

Comment sertir un connecteur RJ45 ?

Placez le connecteur dans la station de sertissage RJ45 (H) et pressez fermement la poignée. Assurez-vous que les fils sont correctement ordonnés selon le schéma T568A ou T568B.

Comment remplacer les piles ?

Retirez le couvercle du compartiment à piles, insérez 4 piles bouton LR44 en respectant la polarité, puis remettez le couvercle.

Puis-je tester des câbles sous tension ?

Non, ne jamais utiliser ce testeur sur des câbles sous tension. Risque de choc électrique et d'endommagement de l'appareil.

Que faire si les LEDs ne s'allument pas ?

Vérifiez que les piles sont installées correctement et qu'elles sont neuves. Si le problème persiste, contactez le support.

Comment nettoyer l'outil ?

Utilisez un chiffon sec et doux pour nettoyer les surfaces. N'utilisez pas de solvants ou de produits abrasifs.

Quels types de câbles peuvent être testés ?

Ce testeur convient aux câbles UTP et STP avec connecteurs modulaires 8 positions (RJ45). Il peut aussi tester des connecteurs 6 ou 4 positions, mais avec une durée de vie réduite.

Où trouver la déclaration de conformité ?

La Déclaration de Conformité est disponible sur le site intellinetnetwork.com. L'appareil satisfait aux exigences CE RED 2014/53/EU, 2014/30/EC et 2014/35/EC.

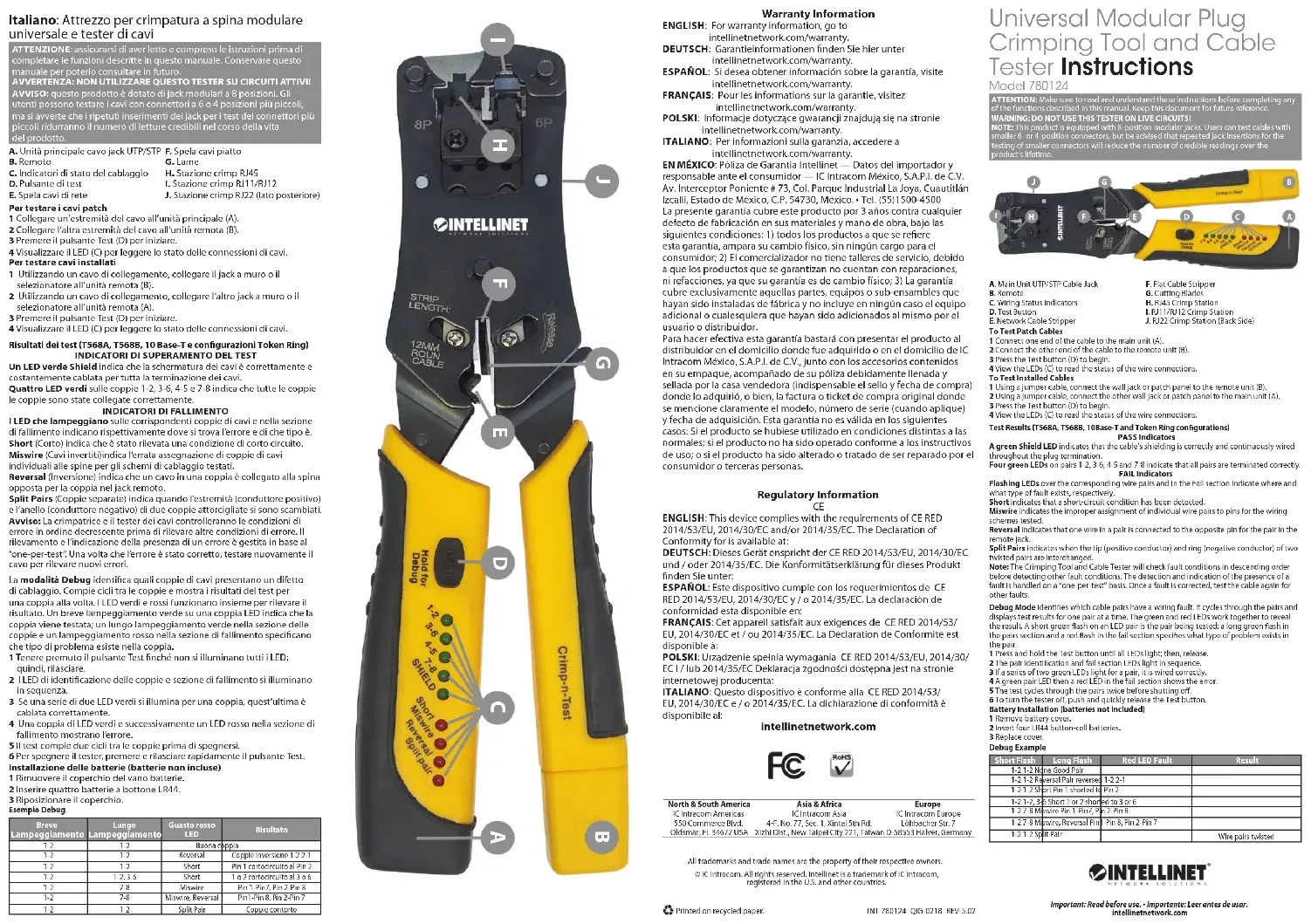

MODE D'EMPLOI 780124 Intellinet

FRANÇAIS: Pour les informations sur la garantie, visitez intellinetnetwork.com/warranty.

Cet appareil satisfait aux exigences de CE RED 2014/53/EU, 2014/30/EC et / ou 2014/35/EC. La Déclaration de Conformité est disponible à:

ATTENTION : Veuillez lire attentivement les instructions qui suivent avant de mettre en œuvre les fonctions décrites dans ce manuel. Gardez ce document afin de pouvoir vous y référer ultérieurement.

ATTENTION : NE PAS UTILISER CE TESTEUR SUR DES CÂBLES SOUS TENSION!

NOTE : Ce produit est équipé de jacks modulaires 8 positions. Les utilisateurs peuvent tester des câbles aux connecteurs plus petits à 6 ou 4 positions, mais sachez que l'insertion répétée de jacks pour le test de connecteurs plus petits réduira le nombre de mesures fiables effectuées durant la durée de vie du produit.

A. Unité principale UTP/STP Câble Jack	F. Dénudeur de câble plat
B. Unité distante	G. Lames de coupe
C. Indicateurs des statuts de câblage	H. Station de sertissage RJ45
D. Bouton de test	I. Station de sertissage RJ11/RJ12
E. Dénudeur de câble réseau	J. Station de sertissage RJ22 (face arrière)

Pour tester les câbles de brassage

1 Connectez l'une des extrémités du câble à l'unité principale (A).

2 Connectez l'autre extrémité du câble à l'unité distante (B).

3 Presssez le bouton de test (D) pour débuter l'opération.

4 Observez les LED (C) pour connaître le statut des connexions filaires.

Pour tester les câbles déjà en place

1 En utilisant un câble de raccordement, connectez le jack mural ou le panneau de brassage à l'unité distante (B).

2 En utilisant un câble de raccordement, connectez l'autre jack mural ou panneau de brassage à l'unité principale (A).

3 Pressez le bouton de test (D) pour débuter l'opération.

4 Observez les LED (C) pour connaître le statut des connexions filaires.

Résultats du test (configurations T568A, T568B, 10base-t et anneau à jeton)

Une LED verte de "Shield" indique que le blindage du câble est correctement, et de façon continue, relié à l'électricité tout au long de la prise de terminaison. Quatre LED vertes sur les paires 1-2, 3-6, 4-5 et 7-8 indiquent que toutes les paires se terminent correctement.

INDICATEURS D'ECHEC

Des LED cligonantes sur les paires de câbles correspondantes et dans la section D'ECHEC indiquent respectivement l'endroit où se situe le défaut, et le type de problème rencontré.

Short (court) indique qu'un court-circuit a été détecté.

Miswire (mauvais câblage) indique qu'il y a eu affectation impropie d'une paire de câbles individuelle à des broches dans le cadre du plan de câblage testé.

Reversal (inversion) indique que l'un des câbles d'une paire est connecté à la broche opposée de la paire du jack distant.

Split Pairs (paires séparées) signifie que la pointe (le conducteur positif) et l'anneau (le conducteur négatif) de deux paires torsadées sont permuités.

Note: L'outi de sertissage et le testeur de câbles testeront les états défectueux en ordre descendant avant de détecter d'autres défauts. La détection et l'indication de la présence d'un état é exactéduex sont gérées sur la base d'un par test. Une fois le défaut corrigé, testez à nouveau le câble pour détecter d'autres problèmes.

Le « Debug Mode » identifie quelle est la paire de câbles qui présente un défaut de câblage. Il effectue un cycle à travers les paires et affiche les résultats des tests pour une paire à la fois. Les LED vertes et rouges fonctionnent ensemble pour l'affichage du résultat. Un clignotement vert court sur une paire de LED représente la paire en train d'être testée ; un clignotement vert long dans la section des paires et un clignotement rouge dans la section d'échec précise quel type de problème rencontre cette paire.

1 Pressez le bouton de test et maintenez-le jusqu'à ce que toutes les LED s'allument ; puis relâchez-le.

2 Les LED de l'identification de la paire et de la section d'échec s'allument dans l'ordre

3	Si une série de deux LED vertes s'allume pour une paire, celle-ci est correctement câblée.
4	Une LED de paire verte, suivie d'une LED rouge dans la section d'échec, montre l'erreur.
5	Le test effectue un cycle à travers les paires à deux reprises avant de s'interrompre.

6 Pour éteindre le testeur, appuyez sur le bouton de test et

1 Retirez le couvercle du compartiment à piles.

2 Insérez 4 piles boutons de type LR44.

3 Remettez le couvercle en place.

Exemple Debug

Clignotement Court	Clignotement Long	LED rouge Résultat
1-2	1-2	Aucune	Bonne paire
1-2	1-2	Reversal	Paire inversion 1-2 2-1
1-2	1-2	Short	Broche 1 en court-circuit sur la broche 2
1-2	1-2, 3-6	Short	Broche 1 ou 2 court-circuit sur la broche3 ou 6
1-2	7-8	Miswire	Broche 1-Broche 7, Broche 2-Broche 8
1-2	7-8	Miswire, Reversal	Broche 1-Broche 8, Broche 2-Broche 7
1-2	1-2	Split Pair	Paires torsadées
